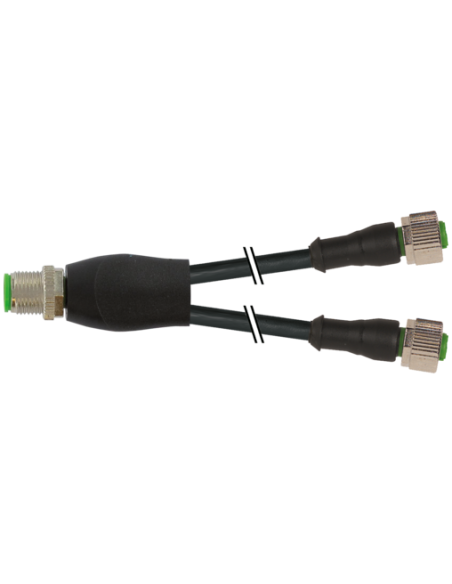

Rozdzielacz typu Y M12 – M12, 4/3-piny
Męski prosty – gniazda proste
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 6 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 633 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Rozdzielacz Y M12 męski/żeński z przewodem PUR – profesjonalne rozwiązanie do automatyki
Rozdzielacz Y M12 to wysokiej jakości komponent przeznaczony do szybkiego i bezpiecznego rozdzielania sygnałów oraz zasilania w systemach automatyki przemysłowej i instalacjach maszynowych. Produkt o kodzie 7000-40701-6330600 umożliwia łatwe połączenie dwóch urządzeń do jednego wejścia za pomocą niezawodnych, standardowych złączy M12.
Złącze M12 – szerokie możliwości zastosowań
Złącza M12 to standard branżowy w przesyle sygnałów i zasilania, wykorzystywany w instalacjach przemysłowych, robotyce, maszynach produkcyjnych oraz automatyce budynkowej. Rozdzielacz typu Y pozwala na szybkie i solidne rozgałęzienie połączeń, utrzymując wysoką odporność mechaniczną i elektryczną.
- Typowe zastosowania: przemysł maszynowy, automatyka procesowa, robotyka, czujniki, siłowniki, linie produkcyjne.
- Znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne rozdzielanie i łączenie sygnałów lub zasilania.
- Idealny do zabudowy w szafach sterowniczych lub bezpośrednio przy maszynie, dzięki wysokiemu stopniowi ochrony (IP65, IP66K, IP67).
Najważniejsze właściwości i zalety rozdzielacza Y M12
- Wysoka odporność chemiczna i mechaniczna – obudowa z wytrzymałego tworzywa PUR zapewnia dobrą ochronę przed olejami, smarami, chemikaliami oraz warunkami zewnętrznymi.
- Bezpieczne połączenie – zaciski i piny pokryte warstwą złota gwarantują długotrwałą niezawodność oraz minimalizują spadki napięcia.
- Kodowanie A – minimalizuje ryzyko błędnego połączenia z innymi typami przewodów.
- Stabilność połączeń – śruby radełkowane (M12 x 1) umożliwiają szybki montaż i zabezpieczają przed przypadkowym rozłączeniem.
- Kabel 6 m – przewód o długości 6 metrów zapewnia dużą swobodę montażową w przestrzeni instalacyjnej.
- Temperatura pracy od -25°C do +85°C – sprawdzi się w trudnych warunkach przemysłowych.
Budowa rozdzielacza Y M12 – szczegóły konstrukcyjne
Rozdzielacz posiada jeden wtyk M12 męski prosty oraz dwa gniazda M12 żeńskie proste. Konstrukcja umożliwia szybkie rozdzielanie sygnału lub zasilania bez konieczności stosowania dodatkowych akcesoriów.
Kabel wykonany jest z wysokiej jakości materiału PUR, zapewniającego elastyczność, odporność na ścieranie i trudne warunki środowiskowe. Konfiguracja przewodu obejmuje trzy żyły (czarną, niebieską, brązową) o przekroju 0,34 mm², zoptymalizowane pod kątem przesyłu sygnałów oraz zasilania.
Parametry techniczne rozdzielacza Y M12
- Maksymalne napięcie pracy: 250 V AC/DC.
- Prąd maksymalny na styk: 4 A.
- Stopień ochrony: IP65, IP66K, IP67.
- Oznaczenie i zgodność: standard DIN EN 61076-2-101 (M12).
- Certyfikaty: cURus.
Bezpieczeństwo i trwałość – idealny do intensywnego użytkowania
Dzięki wysokiemu poziomowi szczelności oraz odporności na czynniki chemiczne i mechaniczne, rozdzielacz Y M12 doskonale sprawdza się nawet w najbardziej wymagających aplikacjach przemysłowych. Zastosowanie wstrząsoodpornych połączeń oraz właściwego zabezpieczenia przewodów umożliwia długotrwałe i niezawodne działanie w ruchu oraz podczas pracy w trudnych warunkach.
- Konstrukcja odporna na drgania i wibracje.
- Możliwość prowadzenia przewodów w peszlu (średnica wewnętrzna 10 mm).
- Odporność na promieniowanie UV, płomienie, oleje i chemikalia.
Wymiary oraz montaż rozdzielacza typu Y M12
Rozdzielacz charakteryzuje się zwartą budową o długości złącza głównego 50 mm i średnicy 15 mm (gwint M12 x 1). Montaż realizowany jest poprzez włożenie i dokręcenie złącz, co pozwala na szybkie i pewne połączenie w każdej aplikacji.
Zastosowanie rozdzielacza Y M12 zwiększa elastyczność i funkcjonalność instalacji, umożliwiając szybkie rozbudowywanie i modyfikowanie układów automatyki bez konieczności kosztownych przeróbek.
