Xtreme - Outdoor
Rozdzielacz Y
Męski prosty – gniazda proste
6...230 V AC/DC
bez komponentów
Kompatybilne z:
Deutsch DT06-4S
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | nickel plated |
| Family construction form | Amphenol AT06-3S |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał styk | Stop miedzi |
| Materiał | PA |
| Liczba biegunów | 3 |
| Stopień ochrony (EN IEC 60529) | IP68 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | nickel plated |

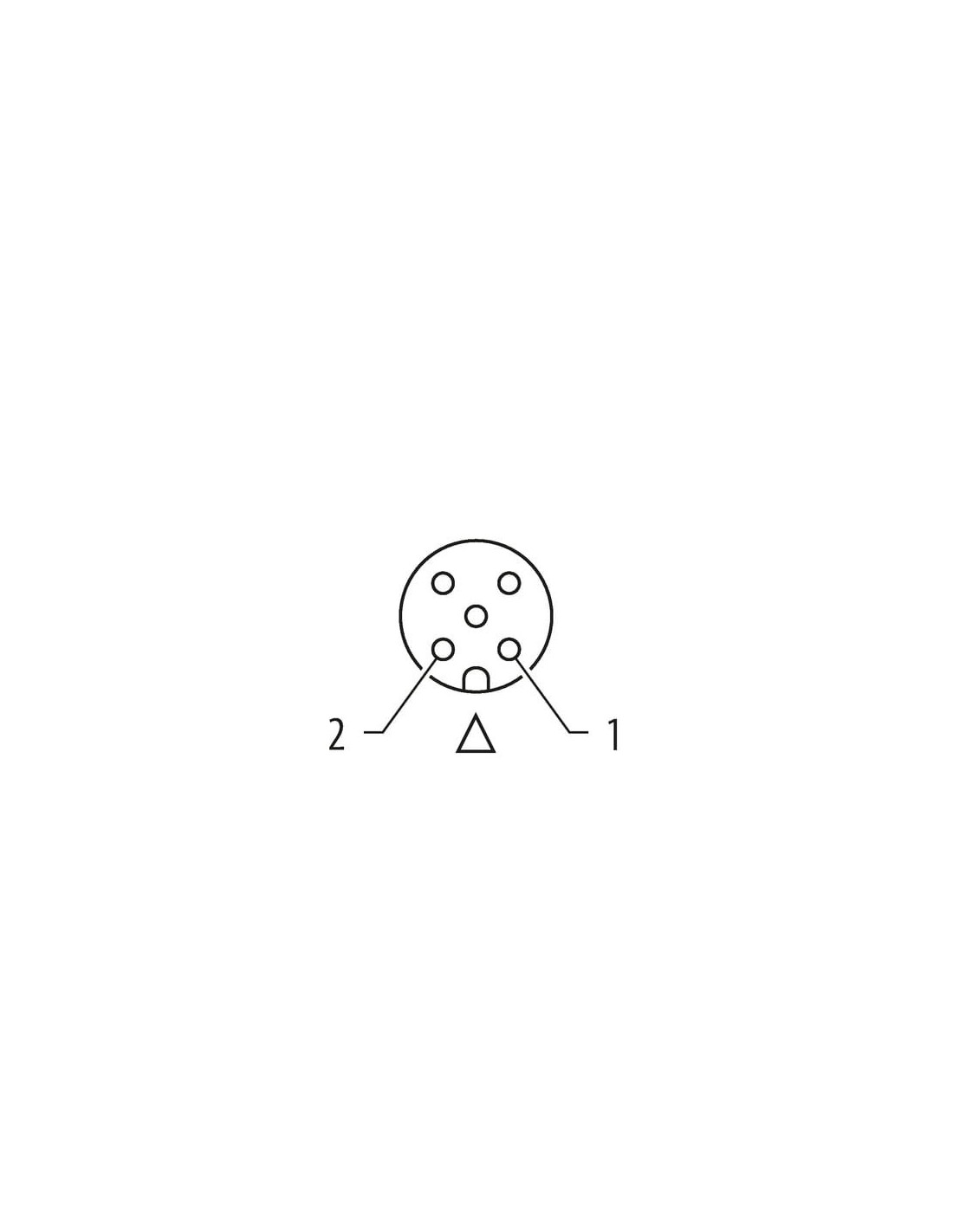

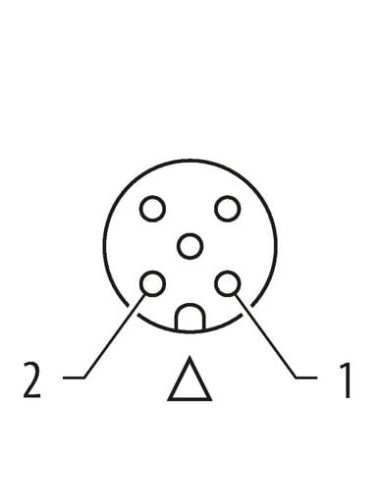

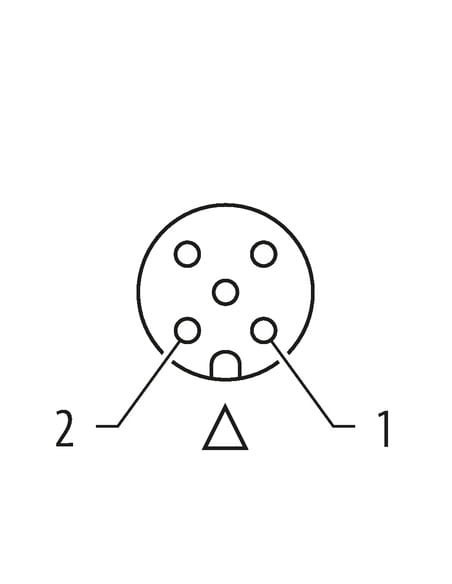

| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 2 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP68 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Family construction form | M12 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 2 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP68 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 6 V |
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC min. | 6 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | Silikon |
| Blokada materiału | Stal szlachetna 1.4305 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 754 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 2 |
| Outer diameter insulation | 1,7 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

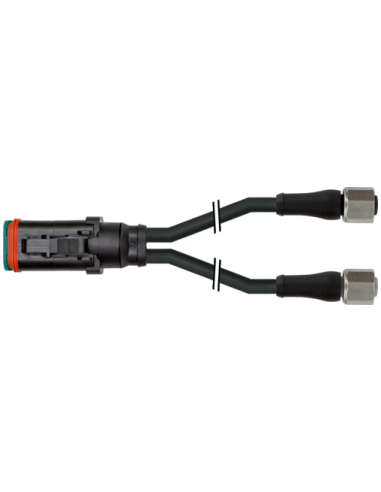

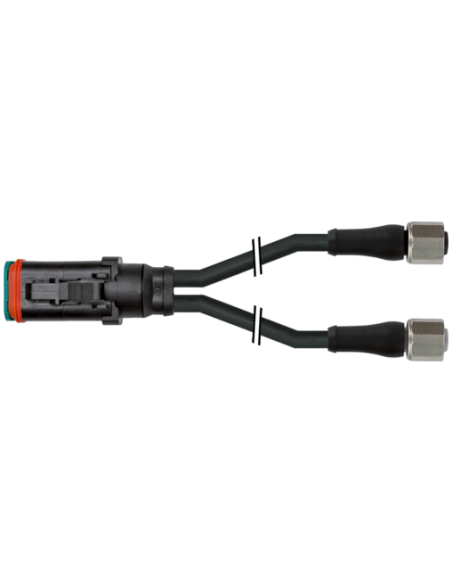

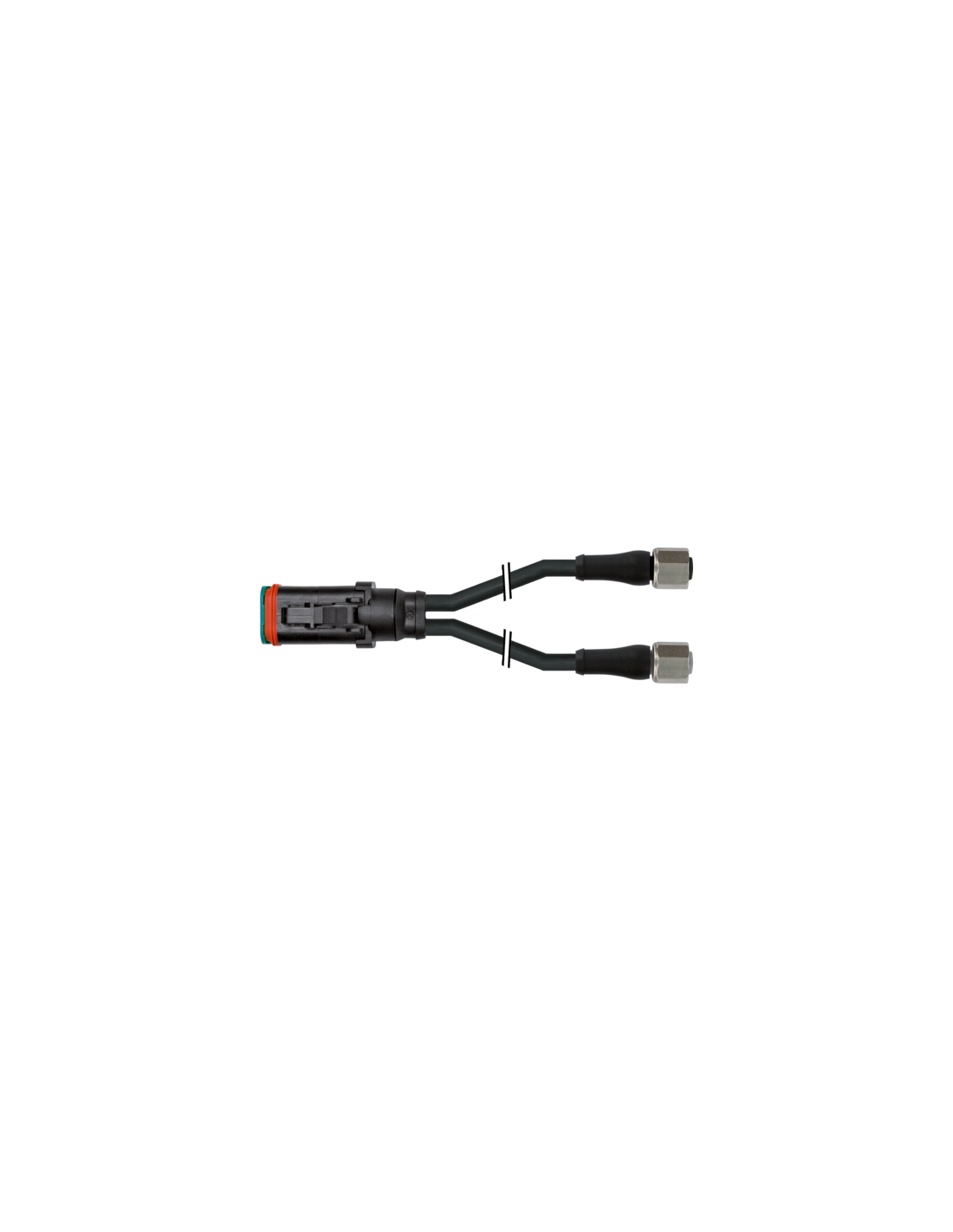

Korek zaworowy MDCY06-4s / 2x M12 żeński 0° Xtreme – rozdzielacz przewodu Y z wytrzymałych komponentów
Korek zaworowy MDCY06-4s / 2x M12 żeński 0° Xtreme to wysokiej klasy rozdzielacz typu Y, zaprojektowany z myślą o wymagających zastosowaniach przemysłowych i mobilnych. Połączenie gniazda Deutsch DT06-4S z dwoma żeńskimi złączami M12 zapewnia niezawodne rozdzielenie sygnału lub zasilania. Urządzenie spełnia najwyższe normy trwałości, szczelności oraz odporności na czynniki zewnętrzne, dlatego doskonale nadaje się do pracy w trudnych warunkach środowiskowych.
Wytrzymałość, odporność i szczelność – idealne rozwiązanie do pracy w ciężkich warunkach
Obudowa wykonana z wysokiej jakości tworzyw sztucznych wzmacnianych PA i PUR zapewnia znakomitą odporność chemiczną oraz odporność na oleje i promieniowanie UV. Zaawansowane uszczelnienia silikonowe i blokady ze stali nierdzewnej (V4A) gwarantują wysoki stopień ochrony przed pyłem i wodą (IP65, IP66K, IP68 wg EN IEC 60529), co pozwala stosować rozdzielacz Y zarówno na zewnątrz, jak i w halach produkcyjnych, w maszynach rolniczych, pojazdach specjalnych czy instalacjach przemysłowych.
- Rozdzielacz Y - wygodne rozgałęzienie przewodu na dwa niezależne tory
- Gniazdo Deutsch DT06-4S oraz dwa złącza M12 (żeńskie, proste, kodowanie A)
- Odporność mechaniczna na wstrząsy oraz wytrzymałość na zginanie i skręcanie przewodu
- Wysoka jakość kontaktów – niklowane styki ze stopu miedzi
- Bezhalogenowy, bezołowiowy kabel w czarnej izolacji PUR, dedykowany do trudnych warunków pracy
Przewód 3 m – elastyczność montażu i uniwersalne zastosowanie
Produkt dostarczany jest ze standaryzowaną długością kabla 3 m, co zapewnia dużą swobodę montażu i integracji w systemie automatyki, sterowania czy branży mobilnej. Kabel charakteryzuje się wysoką giętkością oraz odpornością na ścieranie, promieniowanie UV, płomienie oraz liczne substancje chemiczne. Dodatkowo zapewnia wysoką obciążalność prądową do 12 A oraz odporność na rozciąganie i wielokrotne cykle zginania, co czyni go idealnym do maszyn ruchomych.
Zastosowania koreka zaworowego MDCY06-4s / 2x M12 żeński Xtreme
Korek zaworowy MDCY06-4s doskonale sprawdza się w aplikacjach, gdzie wymagana jest szybka, szczelna i odporna na zakłócenia dystrybucja sygnałów lub zasilania, m.in. w:
- Rozwiązaniach automatyki przemysłowej
- Maszynach budowlanych i rolniczych
- Sterowaniu układami hydrauliki siłowej oraz pneumatyki
- Pojazdach specjalnych i roboczych
- Systemach transportowych i taśmowych
- Instalacjach zewnętrznych – odporność na warunki pogodowe
Zalety i cechy szczególne złącza Y typu M12 oraz Deutsch DT06-4S
Główne cechy:
- Bezpieczna, szybka instalacja dzięki blokadzie zatrzaskowej i gwintowi M12 x 1

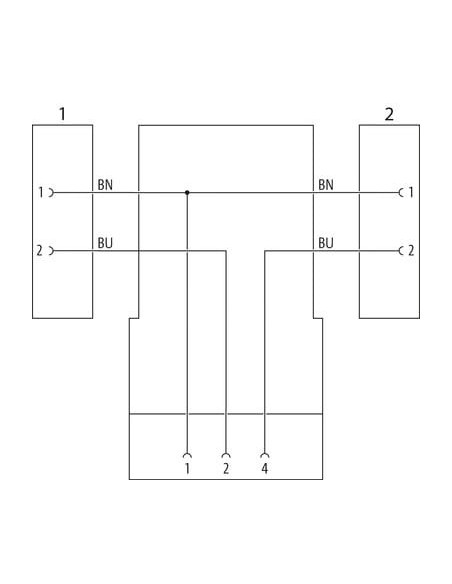

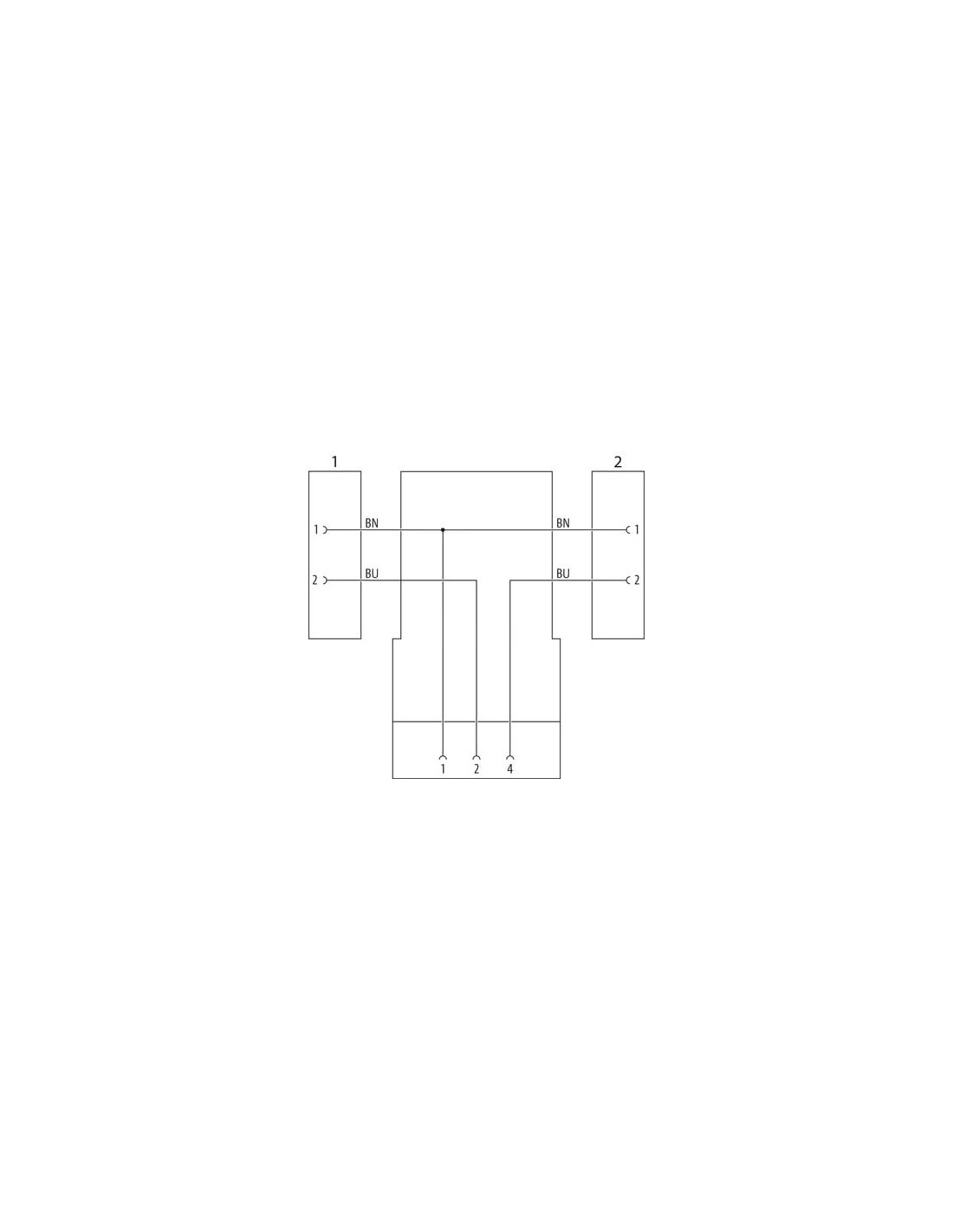

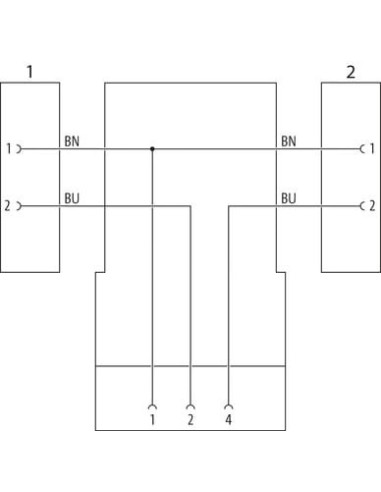

- Wyraźne oznaczenia żył i przejrzysta dokumentacja schematyczna
- Standardy i kompatybilność: DIN EN 61076-2-101 (M12), systemy Deutsch
- Brak diod LED – uproszczenie monitoringu
- Możliwość pracy w temperaturach od -40°C do +90°C (w zależności od aplikacji i typu kabla)
- Odporność na UV, płomienie oraz szeroką gamę chemikaliów
Rozdzielacz Y typu MDCY06-4s / 2x M12 jest gotowy do intensywnej eksploatacji w najbardziej wymagających środowiskach pracy dzięki odpowiednio dobranym materiałom oraz szczelnym, trwałym połączeniom. Opcjonalnie istnieje możliwość zamówienia innych długości kabli.
