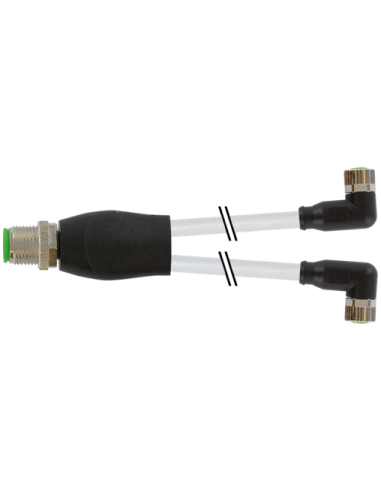

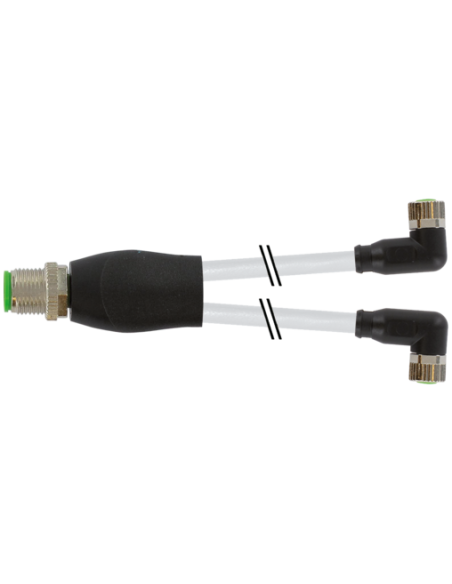

Rozdzielacz typu Y M12 – M8, 4/3-piny
Męski prosty – gniazda 90°
M12, kodowanie A
Nr art. 7005 - M12/M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 210 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,37 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Rozdzielacz Y M12/M8 90° 7000-40841-2100100 – profesjonalne rozwiązanie do połączeń przemysłowych
Rozdzielacz Y typu M12/M8 (kod produktu: 7000-40841-2100100) to funkcjonalny element przeznaczony do niezawodnego rozdzielania sygnałów i zasilania w aplikacjach przemysłowych. Urządzenie wyposażone jest w prosty wtyk męski M12 (4 piny, kodowanie A) oraz dwa gniazda żeńskie M8 (3 piny, 90°), co umożliwia wygodne i bezpieczne połączenie nawet w ograniczonych przestrzeniach.
Zastosowania rozdzielacza Y M12/M8
Rozdzielacze Y są powszechnie wykorzystywane w:
- Automatyce przemysłowej – do rozdzielania sygnałów sensorów i aktuatorów maszyn
- Systemach sterowania – jako wygodne połączenie dla urządzeń wymagających niezawodnego przesyłu sygnału i zasilania
- Infrastrukturze przemysłowej – do integracji instalacji elektrycznych i systemów monitoringu
Dzięki swojej budowie rozdzielacz jest szczególnie przydatny wszędzie tam, gdzie kluczowa jest elastyczność połączeń kablowych, odporność na wstrząsy oraz oszczędność miejsca.
Najważniejsze cechy i zalety rozdzielacza Y M12/M8
- Bardzo wysoka odporność na kurz i wodę – klasa szczelności IP67 zapewnia niezawodność pracy w trudnych warunkach przemysłowych
- Pozłacane styki – zwiększona niezawodność połączeń oraz odporność na korozję
- Wytrzymała obudowa z PUR i PVC – doskonałe właściwości chemiczne i olejoodporność
- Standardowe gwinty M12 x 1 i M8 x 1 – łatwy i uniwersalny montaż
- Elastyczność montażu – kąty 90° w gniazdach M8 pozwalają na zastosowanie w miejscach o ograniczonej przestrzeni
- Zabezpieczenie przeciwwstrząsowe – bezpieczeństwo i trwałość instalacji
- Możliwość pracy w szerokim zakresie temperatur – od -25°C do 85°C dla złącza oraz od -30°C do 80°C dla przewodu
- Wysoka obciążalność prądowa – do 4A na styk, co pozwala na wykorzystanie w aplikacjach z wyższymi wymaganiami energetycznymi
- Łatwy montaż i szczelność – mocowanie za pomocą radełkowanej, plastikowej nakrętki, zgodność z normami DIN EN 61076-2-101 (M12) i DIN EN 61076-2-114 (M8)
Typowa specyfikacja zastosowanego przewodu
- Długość przewodu: 1 m (inne długości na życzenie)
- Średnica zewnętrzna przewodu: 4,5 mm
- Kolor izolacji: szary
- Materiał płaszcza: PVC, wolny od ołowiu, kadmu, FCKW i silikonu
- Elastyczność i odporność na płomień: zgodność z normami UL 1581 i IEC 60332-2-2
- Przewodność: skrętka miedziana klasy 5, przekrój 0,25 mm²
Możliwości wykorzystania i bezpieczeństwo użytkowania
Rozdzielacz Y M12/M8 przeznaczony jest do zastosowań wymagających wysokiej niezawodności i trwałości – od maszyn produkcyjnych po systemy monitoringu. Jego odporność na środki chemiczne, paliwa oraz oleje umożliwia montaż także w środowiskach przemysłu spożywczego, motoryzacyjnego oraz w instalacjach wymagających czystych rozwiązań. Dużą zaletą tego produktu jest także łatwość konserwacji i szybki montaż, co wpływa na optymalizację czasu przestoju maszyn oraz redukcję kosztów utrzymania ruchu.
Dzięki zgodności z międzynarodowymi normami produkt zapewnia bezpieczeństwo elektryczne oraz mechaniczną trwałość. Nie zawiera szkodliwych substancji, a przemyślana konstrukcja umożliwia stosowanie w wymagających środowiskach przemysłowych.
