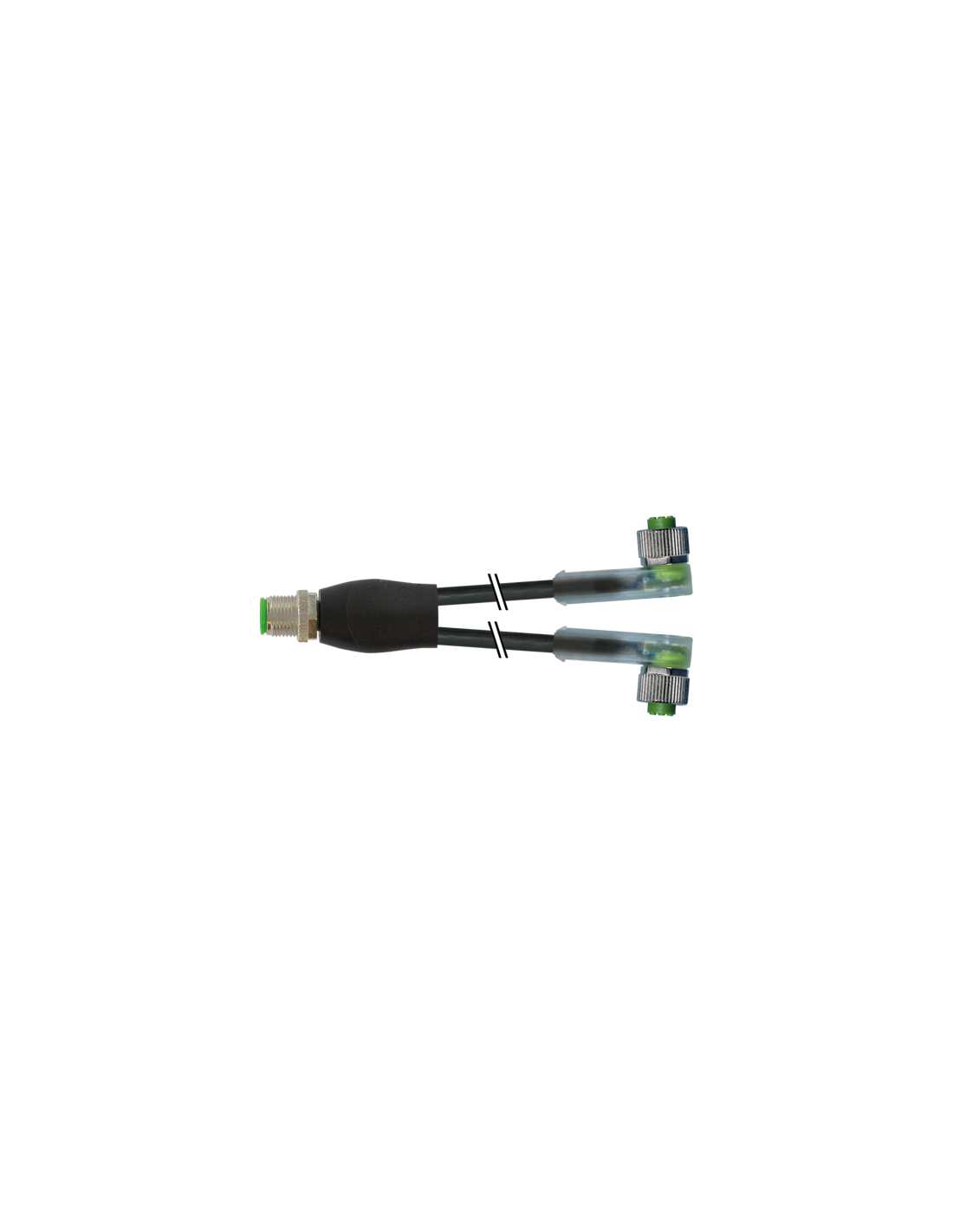

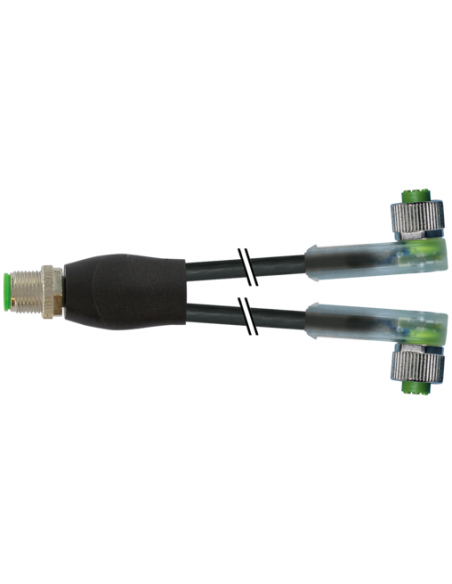

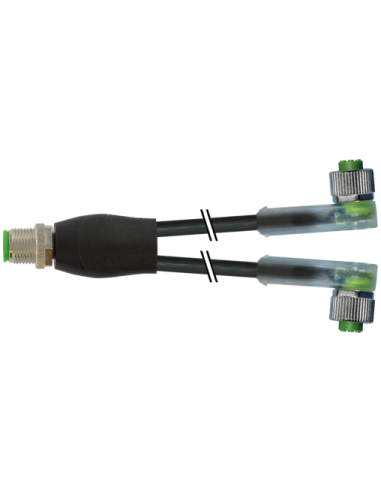

Rozdzielacz typu Y M12 – M12, 4-piny
Męski prosty – gniazda 90°
Kodowanie A
mostkowany

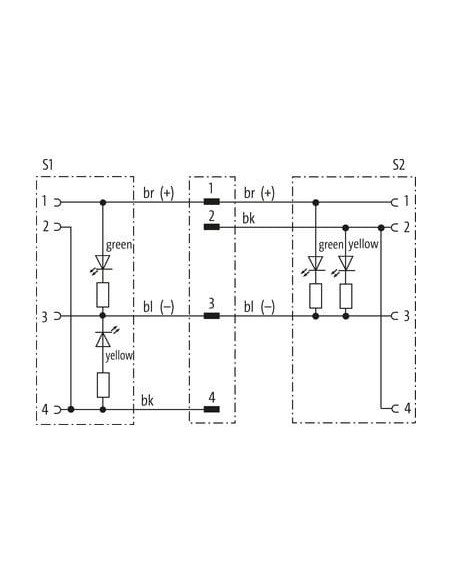

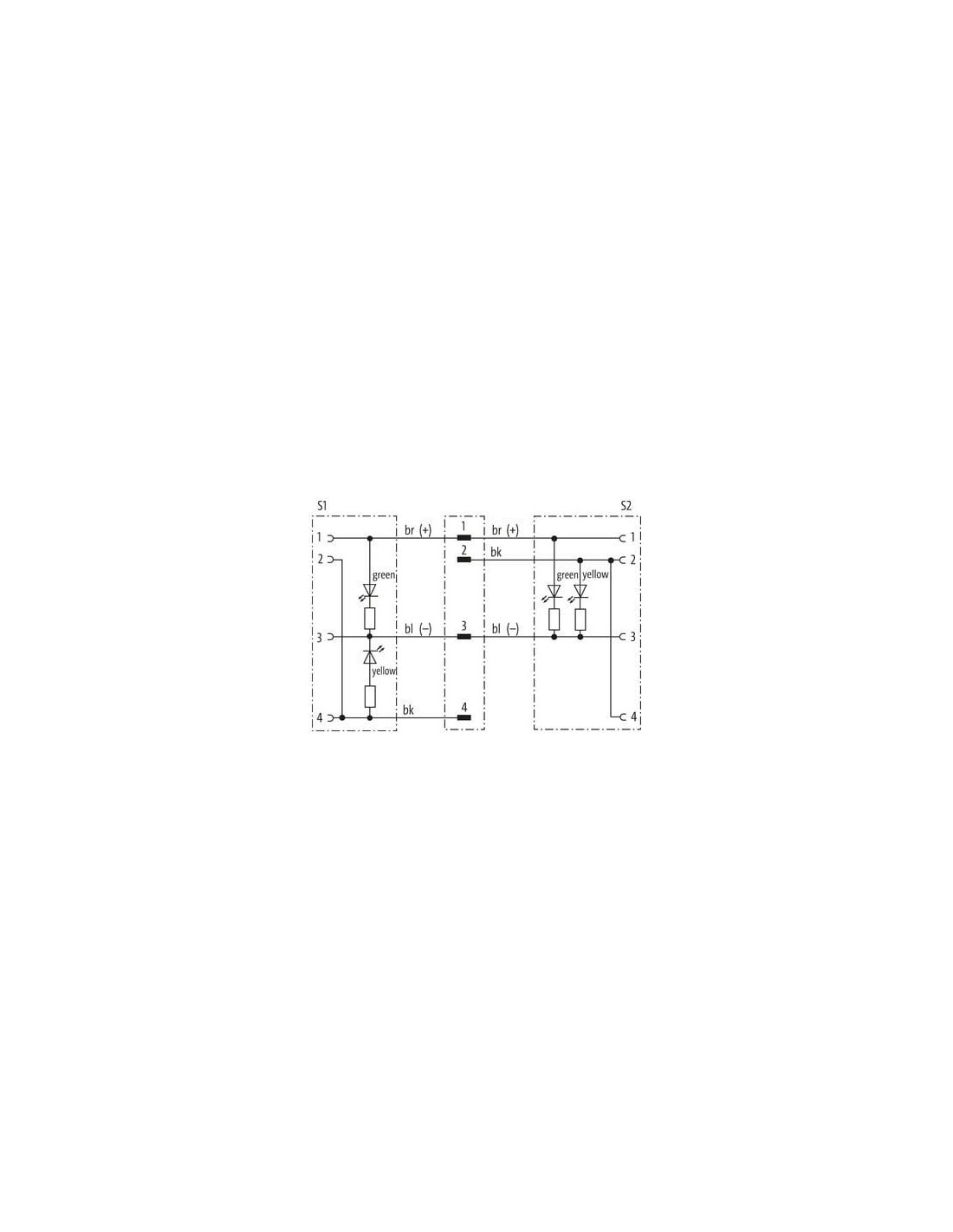

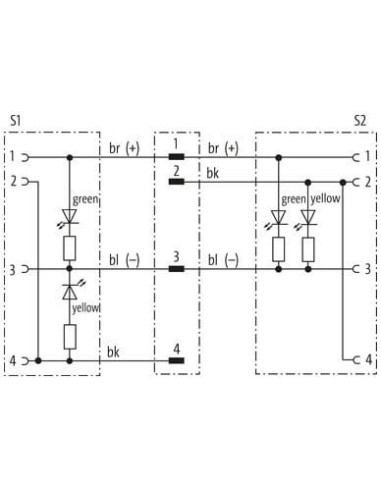

LED (żółta/zielona)
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 5 mA |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 633 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

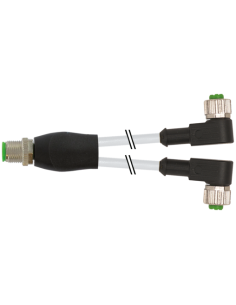

Rozdzielacz Y M12 / M12 żeński 90° LED – Przemysłowy rozdzielacz sygnałów i zasilania
Rozdzielacz Y M12 / M12 żeński 90° LED (kod produktu: 7000-40801-6330100) to wysokiej jakości komponent przeznaczony do profesjonalnych instalacji automatyki przemysłowej. Umożliwia jednoczesne podłączenie dwóch urządzeń do wspólnej magistrali sygnałowej lub zasilającej, co pozwala na efektywne rozdzielenie sygnałów i zasilania w aplikacjach przemysłowych.
Zastosowanie i funkcjonalność rozdzielacza Y M12
Rozdzielacz Y z wtykiem M12 4-pinowym (męski, prosty) oraz dwoma gniazdami M12 (żeńskie) o kącie 90° znajduje szerokie zastosowanie w systemach automatyki, robotyki, budowie maszyn, liniach produkcyjnych, instalacjach czujników oraz rozproszonych systemach sterowania. Dzięki kompaktowej konstrukcji i kątowym gniazdom żeńskim, sprawdza się tam, gdzie liczy się ergonomia i oszczędność miejsca.
- Dystrybucja sygnałów i zasilania w rozbudowanych instalacjach
- Podłączanie czujników, siłowników, elementów wykonawczych
- Rozbudowa i modernizacja linii produkcyjnych
- Idealny do środowisk narażonych na działanie kurzu, wody, olejów oraz czynników chemicznych
Główne zalety i cechy konstrukcyjne rozdzielacza M12
Zastosowanie trwałych materiałów (PUR, cynkowy odlew ciśnieniowy, FKM) przekłada się na wysoką odporność mechaniczną oraz odporność na czynniki chemiczne i oleje. Stopień ochrony IP65, IP66K, IP67 zapewnia bezpieczną pracę nawet w trudnych warunkach przemysłowych, a pozłacane styki gwarantują niezawodną transmisję sygnałów oraz redukcję strat sygnału i zakłóceń.
- Sygnalizacja LED (zielona/żółta) – ułatwia diagnostykę i monitorowanie stanu połączeń
- Kodowanie A – kompatybilność z większością urządzeń automatyki
- Kątowe gniazda żeńskie 90° – idealne przy ograniczonej przestrzeni montażowej
- Obudowa z tworzywa PUR – odporność na ścieranie, elastyczność przewodu
- Mostkowanie pinów umożliwiające transmisję sygnałów równolegle do dwóch urządzeń
Bezpieczeństwo użytkowania i gwarancja niezawodności
Produkt spełnia wymagania normy DIN EN 61076-2-101 oraz posiada atesty cURus, co umożliwia zastosowanie również na rynkach międzynarodowych. Odpowiednia budowa przewodu zapewnia odporność na zginanie i skręcanie, co minimalizuje ryzyko awarii i umożliwia stosowanie w dynamicznych aplikacjach. Dzięki trwałej konstrukcji oraz wysokim parametrom elektrycznym i mechanicznym, rozdzielacz sprawdzi się nawet w najtrudniejszych warunkach eksploatacji.
Typowe zastosowania rozdzielacza Y M12 / M12 żeński 90° LED
- Automatyka przemysłowa i integracja maszyn
- Systemy transportowe i linie produkcyjne
- Instalacje czujników i siłowników
- Budowa szaf sterowniczych
- Aplikacje z wymaganiami szczelności i wytrzymałości mechanicznej
Rozdzielacz Y M12 / M12 żeński 90° LED pozwala na optymalizację okablowania, zwiększa niezawodność systemu oraz minimalizuje czasy przestojów serwisowych dzięki bardzo czytelnej diagnostyce LED i przemyślanej konstrukcji. Jest wybierany wszędzie tam, gdzie liczy się bezpieczeństwo i efektywność pracy w automatyce przemysłowej.
Polecamy także inne produkty z kategorii: Rozdzielacze Y »
