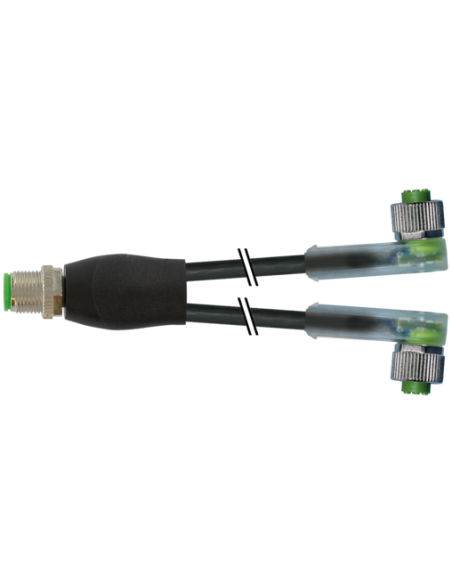

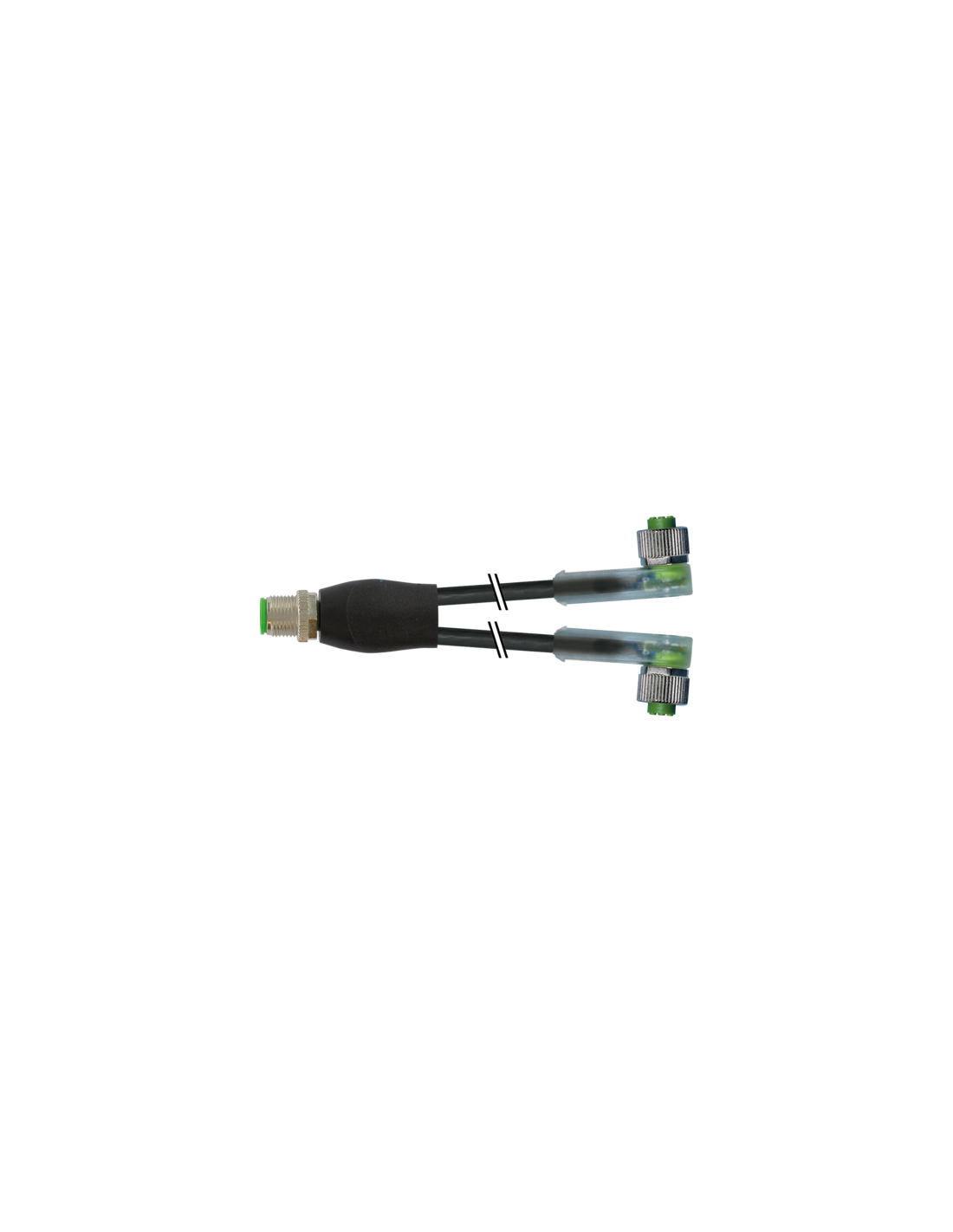

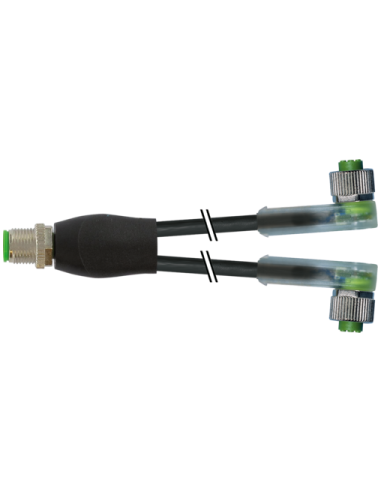

Rozdzielacz typu Y M12 – M12, 4/3-piny
Męski prosty – gniazda 90°
Kodowanie A
LED (żółta/zielona)
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 5 mA |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 613 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 34,1 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Konektor-trójnik M12 męski – 2x M12 żeński, kątowy z LED – Opis i zastosowanie
Konektor-trójnik M12 to wysokiej jakości komponent dedykowany profesjonalnym systemom automatyki przemysłowej. Produkt służy do rozdzielania sygnałów i zasilania w aplikacjach wymagających niezawodnego oraz trwałego połączenia. Model 7000-40781-6130100 doskonale sprawdzi się przy podłączaniu urządzeń, takich jak czujniki, siłowniki czy moduły wejść/wyjść w rozbudowanych instalacjach przemysłowych.
Złącza M12 z podświetleniem LED – funkcjonalność i bezpieczeństwo
Zastosowanie sygnalizacji LED (zielonej i żółtej diody) znacząco ułatwia diagnostykę stanu pracy połączonych urządzeń, co pozwala na szybkie i łatwe wykrycie ewentualnych problemów w systemie. Dzięki temu rozwiązaniu zwiększa się poziom bezpieczeństwa oraz komfort obsługi instalacji.
Budowa i materiały – trwałość w trudnych warunkach
Obudowa konektora została wykonana z odpornego na uszkodzenia tworzywa sztucznego o bardzo dobrej odporności chemicznej i na oleje, co czyni produkt idealnym wyborem do zastosowań w środowiskach przemysłowych, w których styczność z agresywnymi mediami jest codziennością. Blokada z cynkowego odlewu ciśnieniowego oraz powłoka niklowana zapewniają dodatkową ochronę i długą żywotność złącza.
Konektor M12 – typowe zastosowania
- Systemy automatyki przemysłowej: rozdzielanie sygnałów w liniach produkcyjnych.
- Maszyny i urządzenia: zapewniają niezawodne połączenie pomiędzy czujnikami a sterownikami PLC.
- Robotyka: zastosowanie w instalacjach z wieloma punktami podłączenia sygnałów.
- Systemy transportowe, linie montażowe, pakujące: łatwa rozbudowa i szybka wymiana elementów instalacji.
Najważniejsze zalety konektora-trójnika M12
- Łatwa i szybka instalacja – połączenie typu włożone, przykręcone, z zabezpieczeniem przeciwwstrząsowym.
- Wysoka szczelność – stopień ochrony IP65, IP66K oraz IP67 zgodnie z EN IEC 60529.
- Odporność na temperatury i czynniki zewnętrzne – zakres temperatury pracy od -25 °C do +85 °C.
- Warianty trzy- i czteropinowe – dostosowane do różnorodnych aplikacji przemysłowych.
- Pozłacane styki – zapewniają niską rezystancję styków oraz niezawodną komunikację.
- Bezpieczny przewód PUR lub PVC – elastyczny, odporny na ścieranie, UV, oleje oraz substancje chemiczne.
Specyfikacja techniczna – kluczowe cechy konektora M12
- Długość kabla: 1 m.
- Napięcie robocze DC: 18–30 V (24 V nominalne).
- Maksymalny prąd na styk: 4 A.
- Znamionowe napięcie AC: 300 V.
- Przewody: skrętka miedziana (19 drutów, 0,34 mm²).
- Klasyfikacja normy: DIN EN 61076-2-101 (M12).
Konektor-trójnik M12 – uniwersalne rozwiązanie do automatyki
Konektor-trójnik M12 z dwoma wyjściami typu żeńskiego oraz zintegrowanymi diodami LED stanowi optymalne rozwiązanie dla aplikacji wymagających kompaktowego i odpornego na warunki przemysłowe rozdzielacza sygnałów. Dzięki swoim właściwościom zapewnia długotrwałą i stabilną pracę instalacji w sektorach przemysłowych, produkcyjnych oraz automatyzacji procesów.
Polecamy także inne produkty z kategorii: Rozdzielacze Y »
