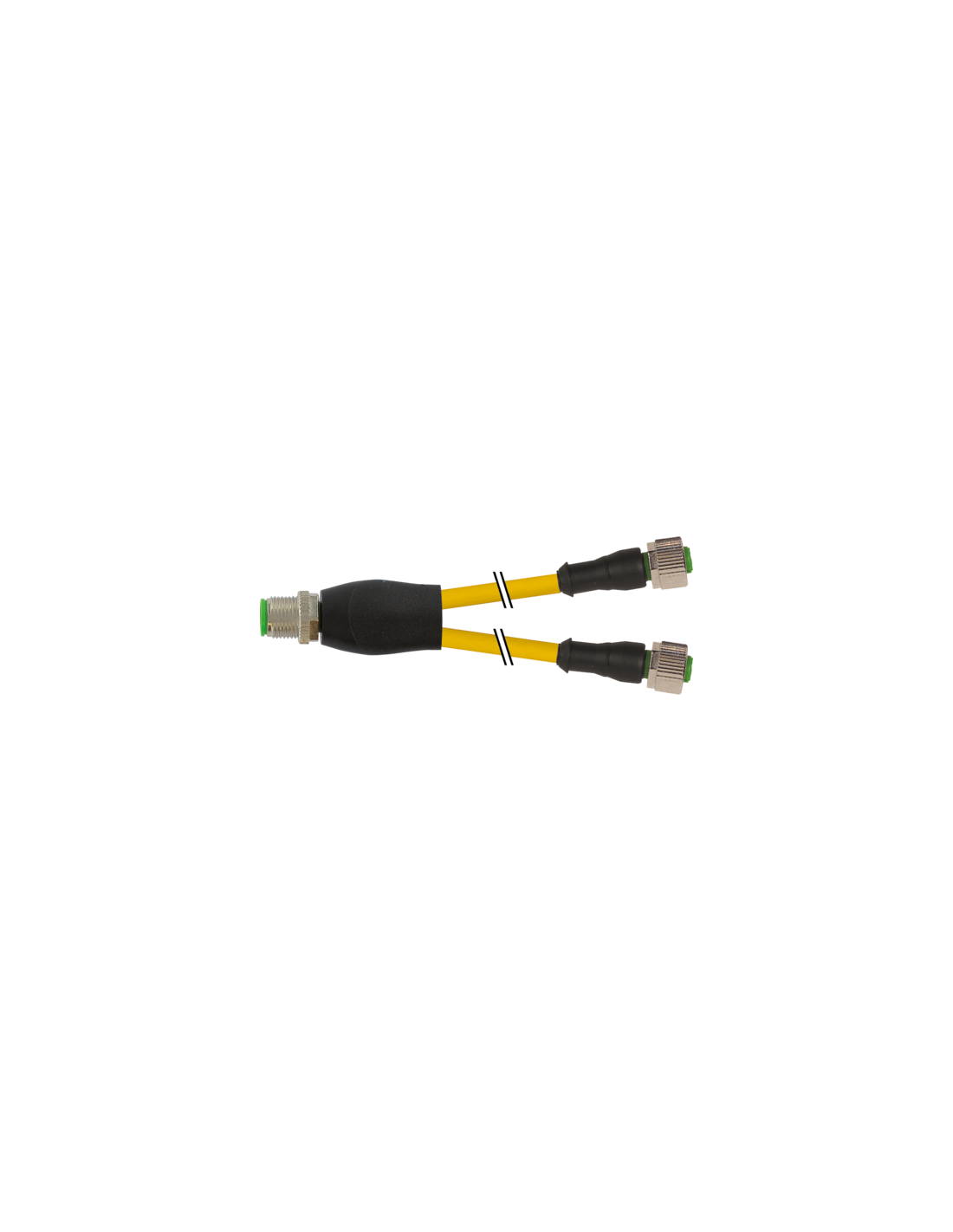

Rozdzielacz typu Y M12 – M12, 4/3-piny
Męski prosty – gniazda proste
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 033 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

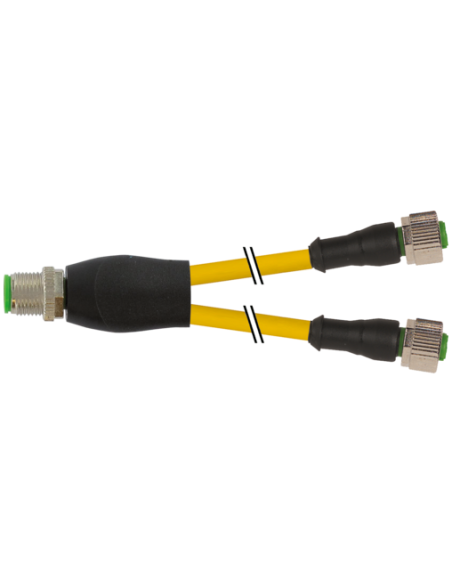

Rozdzielacz Y M12 do M12 – profesjonalne rozwiązanie do szybkiego rozgałęziania sygnałów i zasilania
Rozdzielacz Y M12 do M12, oznaczony numerem produktu 7000-40701-0330500, to ergonomiczne i niezawodne akcesorium elektryczne, przeznaczone do łatwego rozdzielania sygnałów oraz zasilania w instalacjach automatyki przemysłowej, systemach maszyn oraz innych wymagających aplikacjach przemysłowych. Dzięki kompaktowej budowie oraz solidnym złączom, rozdzielacz umożliwia szybkie i pewne połączenia różnorodnych czujników, siłowników oraz innych modułów automatyki.
Najważniejsze cechy rozdzielacza Y M12 do M12
- Solidna konstrukcja – Obudowa PVC/PUR o wysokiej odporności chemicznej i na oleje; idealna do zastosowań przemysłowych.
- Wysoka szczelność – Stopień ochrony IP65, IP66K, IP67 zapewnia bezpieczną pracę nawet w trudnych warunkach środowiskowych.
- Standardowe połączenia – Złącza typu M12 x 1, 4/3-pinowe, kompatybilne z szerokim wachlarzem urządzeń automatyki.
- Pozłacane styki – Gwarantują stabilność połączeń oraz odporność na korozję.
- Wysoka wydajność elektryczna – Prąd maksymalny do 4A na styk, napięcie do 250V AC/DC.
- Bezpieczna instalacja – Zabezpieczenie przeciwwstrząsowe, gwint M12 x 1 ułatwiający mocowanie, moment dokręcania 0,6 Nm.
- Długość kabla 5 metrów – Umożliwia elastyczną aranżację instalacji.
Zastosowanie rozdzielacza Y M12
Rozdzielacz Y M12 to niezastąpiony komponent w systemach automatyki przemysłowej, liniach produkcyjnych oraz instalacjach maszynowych, gdzie niezbędne jest rozprowadzanie sygnałów lub zasilania do wielu punktów z jednego źródła. Szeroko stosowany w:
- Podłączaniu czujników i siłowników w maszynach CNC oraz liniach montażowych,
- Automatyzacji procesów przemysłowych,
- Systemach transportowych i magazynowych,
- Przemysłowych systemach pomiarowych,
- Połączeniach w środowiskach o podwyższonej wilgotności, zapyleniu lub narażonych na kontakt z olejami i chemikaliami.
Zalety stosowania rozdzielacza Y M12 do M12
- Oszczędność czasu – szybkie, beznarzędziowe rozgałęzianie sygnałów i zasilania,
- Uniwersalność – kompatybilność z szeroką gamą urządzeń dostępnych na rynku,
- Bezpieczeństwo i trwałość – wysoka odporność mechaniczna, szczelność oraz wytrzymałość przewodów nawet przy wielokrotnych cyklach gięcia,
- Elastyczne zastosowanie – możliwość montażu w różnorodnych środowiskach przemysłowych dzięki szerokiemu zakresowi temperatur pracy (-25°C do +85°C).
Budowa i parametry kabla
Przewód PUR charakteryzujący się bardzo wysoką elastycznością i trwałością, z pozłacanymi stykami oraz odpornością na czynniki chemiczne (oleje, benzyny), sprawdza się również w instalacjach ruchomych i aplikacjach C-track. Średnica zewnętrzna przewodu wynosi 4,1 mm, a przekrój żyły – 0,34 mm². Przewód cechuje się wysoką odpornością na płomień zgodnie z normami UL 1581 oraz IEC 60332-2-2.
Podsumowanie – profesjonalny rozdzielacz do wymagających aplikacji
Rozdzielacz Y M12 do M12 to rozwiązanie dedykowane zarówno do prostych, jak i zaawansowanych instalacji elektrycznych w automatyce oraz szeroko pojętym przemyśle. Trwała obudowa, wysoki stopień ochrony, uniwersalne złącza oraz elastyczny przewód zapewniają stabilność i bezpieczeństwo pracy w każdych warunkach.
