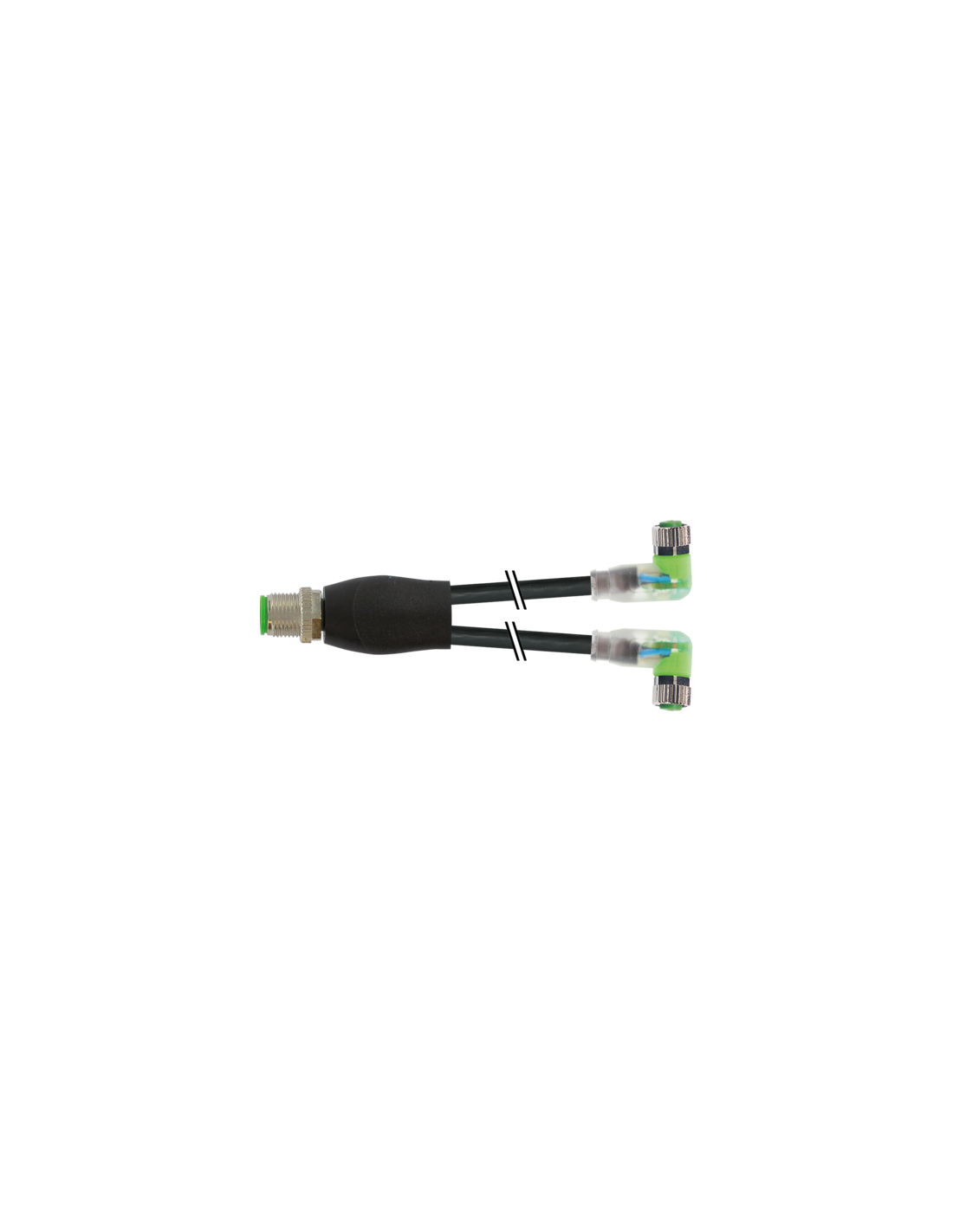

Rozdzielacz typu Y M12 – M8, 4/3-piny
Męski prosty – gniazda 90°
M12, kodowanie A
LED (żółta/zielona)
Nr art. 7005 - M12/M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 5 mA |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

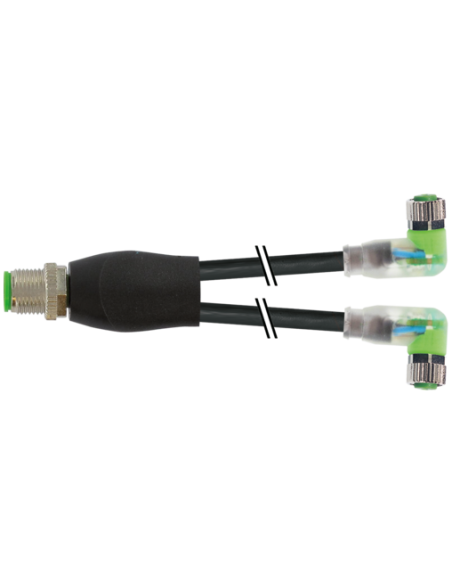

Rozdzielacz Y M12/M8 4/3-piny 90° z LED – Specjalistyczny przewód rozdzielający do automatyki przemysłowej
Rozdzielacz Y M12/M8 żeński 90° LED o kodzie 7000-40861-6300250 to profesjonalne rozwiązanie służące do jednoczesnego rozdzielania sygnału i zasilania w aplikacjach automatyki przemysłowej. Wysokiej jakości przewód zakończony z jednej strony prostym wtykiem M12 (4 piny), a z drugiej dwoma żeńskimi gniazdami M8 pod kątem 90° (3 piny), zapewnia niezawodne i uniwersalne połączenia w miejscach o ograniczonej przestrzeni oraz w sytuacjach wymagających rozgałęzienia sygnałów.
Zalety rozdzielacza Y M12/M8 – Niezawodność i trwałość
Obudowa wykonana z tworzywa PUR oraz metalowe, niklowane elementy blokujące gwarantują odporność na chemikalia, oleje i warunki przemysłowe. Zastosowanie uszczelnienia FKM oraz roboczy zakres temperatur od -25°C do +85°C umożliwiają pracę w trudnych środowiskach. Klasa szczelności IP67 chroni połączenie przed wnikaniem pyłu i wody, dzięki czemu produkt jest przeznaczony zarówno do pracy wewnątrz, jak i na zewnątrz obiektu.
Zastosowanie rozdzielaczy M12/M8 Y – Typowe aplikacje
Przewody Y M12/M8 wykorzystuje się w instalacjach automatyki przemysłowej, systemach czujników, maszynach produkcyjnych oraz w aplikacjach, gdzie zachodzi potrzeba rozgałęzienia sygnału lub napięcia z jednego portu M12 na dwa porty M8 – na przykład w podłączaniu kilku czujników do jednego sterownika PLC. Oznaczenie LED (żółta/zielona dioda) umożliwia szybką diagnostykę stanu pracy i poprawności podłączenia.
- Szybka i łatwa instalacja bez użycia narzędzi specjalistycznych
- Idealne rozwiązanie dla zrobotyzowanych linii montażowych i maszyn pakujących
- Odporność na zginanie, skręcanie oraz miliony cykli pracy – sprawdza się w systemach ruchomych (C-track, ramiona robotów)
- Możliwość pracy z prądami do 4A na styk oraz napięciem roboczym 24V DC
- Pozłacane styki dla zwiększonej żywotności i pewności przewodzenia
Budowa rozdzielacza – Ergonomiczne złącza M12/M8 z szybkim montażem
Rozdzielacz wyposażony jest w:
- Wtyk M12, 4 piny, prosty – gwint M12 x 1, kodowanie A
- Gniazda M8, 3 piny, 90° – gwint M8 x 1, kompaktowe wykonanie pozwalające na pracę w trudno dostępnych miejscach, rozwarcie klucza SW9
- Długość przewodów: 2,5 m
- Żyły o przekroju 0,25 mm² gwarantują optymalną przewodność sygnału i zasilania
Wytrzymałość i odporność – przewody do wymagających zastosowań
Przewód w płaszczu PUR cechuje się:
- Wysoką odpornością na ścieranie i działanie promieni UV
- Odpornością na działanie płynów chłodzących, olejów i benzyn
- Bezołowiowa, bezhalogenowa izolacja zapewnia bezpieczeństwo w aplikacjach przemysłowych
Dodatkowe funkcje – Wskaźniki LED i ochrona instalacji
Dwukolorowa dioda LED (zielona/żółta) ułatwia szybkie rozpoznanie stanu pracy linii. Odpowiednie zabezpieczenie przed przepięciami (pik 0,8 kV) oraz stopień zanieczyszczenia 3 pozwalają na stosowanie produktu w trudnych warunkach przemysłowych. Zalecana ochrona przed naprężeniami mechanicznymi za pomocą opasek kablowych oraz przestrzeganie minimalnych promieni gięcia podczas układania przewodów zapewniają długi czas bezawaryjnej pracy.
Dlaczego warto wybrać rozdzielacz Y M12/M8 7000-40861-6300250?
Produkt znajduje zastosowanie wszędzie tam, gdzie wymagana jest modułowa rozbudowa systemu okablowania bez konieczności przerabiania istniejących instalacji, a także w miejscach, gdzie niezbędne są szybkie testy i diagnostyka sygnału dzięki wbudowanym wskaźnikom LED. To rozwiązanie wspiera efektywną i elastyczną rozbudowę automatyki oraz niezawodność procesów produkcyjnych.
