Rozdzielacz Y
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
Inne długości kabli są dostarczane na życzenie.

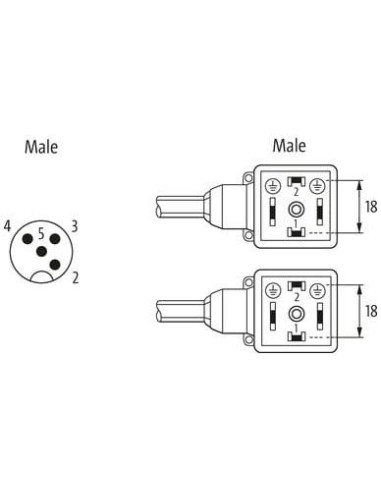

Męski prosty – męski 90°
M12, 4-piny
Kodowanie A
MSUD
Typ A (18 mm)
Dioda LED (żółta)
Dioda/Dioda Z
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
| Długość kabla | 1 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M3 |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MSUD |
| Gwint | M12 x 1 |
| Materiał | PBT |
| Liczba biegunów | 4 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 616 |
| Rodzaj przewodu | 1 |
| Printing color of wire insulation | biały (czarna izolacja) |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 61,6 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Printing color of wire insulation | biały (czarna izolacja) |
| Amount strands (wire) | 24 |
| Diameter of single wires | 0,2 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 70 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

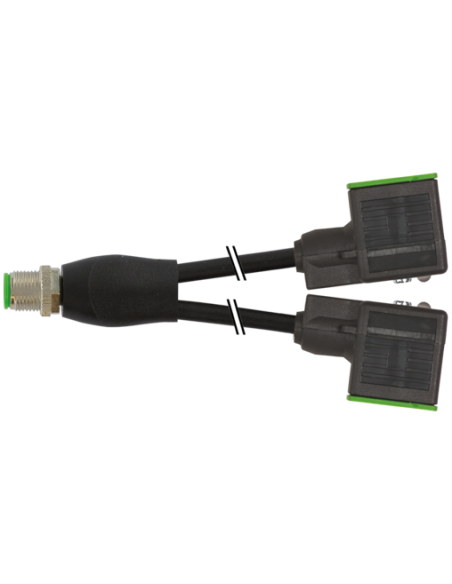

Rozdzielacz Y M12 na złączu zaworu MSUD – 7000-42401-6160100
Rozdzielacz Y M12 z przyłączem zaworu MSUD to wysokiej jakości komponent przeznaczony do rozdzielania sygnałów lub zasilania w instalacjach automatyki przemysłowej. Produkt spełnia rygorystyczne normy branżowe i zapewnia niezawodną pracę w trudnych warunkach przemysłowych.
Zastosowanie rozdzielacza Y M12 – automatyka, pneumatyka, przemysł
Rozdzielacz Y M12 znajduje szerokie zastosowanie w automatyce przemysłowej, systemach sterowania, układach pneumatycznych oraz aplikacjach z siłownikami i zaworami elektromagnetycznymi.
Typowe zastosowania obejmują:
- Podłączanie dwóch zaworów lub urządzeń do jednego gniazda M12, co pozwala uprościć okablowanie oraz optymalizować rozmieszczenie instalacji.
- Szybkie i pewne połączenie z wykorzystaniem standardowego interfejsu M12 i złącz MSUD Typ A (18 mm).
- Zastosowanie w maszynach produkcyjnych, liniach montażowych oraz robotyce.
- Wysoka odporność na oleje, smary, czynniki chemiczne, a także pył i wodę (stopień ochrony IP67).
Najważniejsze cechy rozdzielacza Y M12 na zawór MSUD
- Złącza M12 – kodowanie A, 4 piny, zgodne z normą DIN EN 61076-2-101.
- Obudowa z tworzywa sztucznego – wysoka odporność na oleje oraz promieniowanie UV.
- Długość kabla – standardowo 1 m (inne długości dostępne na zamówienie).
- Sygnalizacja LED – każda końcówka zaworu wyposażona w diodę LED (kolor żółty) sygnalizującą stan pracy.
- Powłoka styku – pozłacane i posrebrzane styki gwarantujące niski opór kontaktowy oraz ochronę przed korozją.
- Wysoka wytrzymałość mechaniczna – obudowa z PBT oraz płaszcz kabla z PVC/PUR.
- Klasa ochrony IP67, umożliwiająca stosowanie w trudnych warunkach przemysłowych.
- Zakres temperatury pracy: od -25°C do +85°C dla samego złącza i do 70°C dla kabla (w zależności od typu zastosowania).
- Bezpieczne połączenie śrubowe M12 x 1 oraz gwinty M3 – łatwy montaż i trwałość instalacji.
Specyfika budowy i bezpieczeństwo użytkowania
Rozdzielacz Y M12 wyposażony jest w solidne, ergonomiczne wtyki i przewody, które spełniają najwyższe wymagania dotyczące bezpieczeństwa i trwałości, m.in. dzięki obecności diody prostowniczej oraz diody Z (Zener), zabezpieczających podłączane urządzenia.
Dzięki zwartej budowie oraz możliwości łatwego montażu przez włożenie i dokręcenie, produkt ten doskonale sprawdza się w miejscach, gdzie liczy się szybka instalacja i niezawodność połączeń.
Dlaczego warto wybrać rozdzielacz Y M12 na złączu zaworu MSUD?
- Optymalizacja instalacji – możliwość podłączenia dwóch urządzeń przy jednym przewodzie.
- Wysoka niezawodność sygnału i zasilania.
- Odporność na czynniki zewnętrzne – pył, oleje, UV, środki chemiczne.
- Szybka i intuicyjna instalacja dzięki standardowym wymiarom i czytelnej kolorystyce przewodów.
- Trwałość mechaniczna i elektryczna – zastosowanie wysokiej jakości materiałów oraz elementów montażowych.
Rozdzielacz Y M12 na złączu zaworu MSUD (kod produktu: 7000-42401-6160100) to sprawdzone i uniwersalne rozwiązanie dla nowoczesnych instalacji automatyki, które wymaga solidnego, odpornego i łatwego w montażu połączenia elektrycznego.
