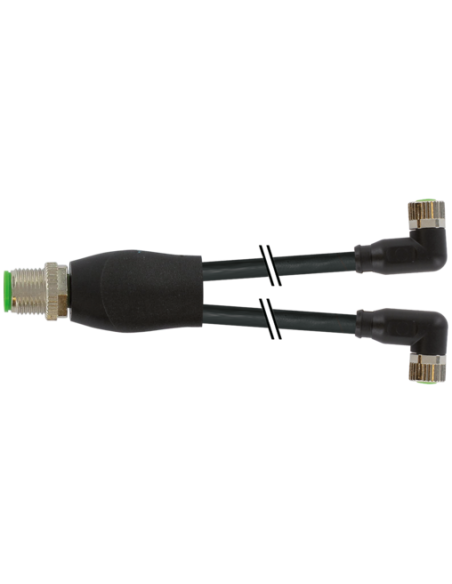

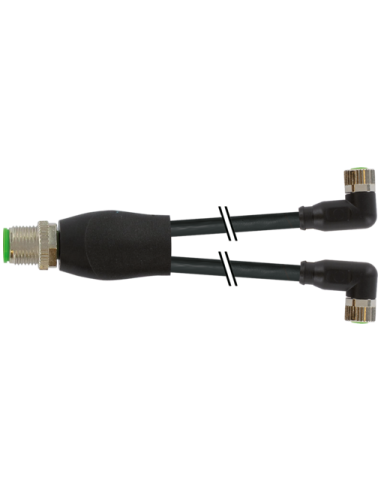

Rozdzielacz typu Y M12 – M8, 4/3-piny
Męski prosty – gniazda 90°
M12, kodowanie A
Nr art. 7005 - M12/M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12), DIN EN 61076-2-114 (M8) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Rozdzielacz Y M12 do M8 – profesjonalne rozwiązanie do automatyki przemysłowej
Rozdzielacz typu Y M12 do M8 o kodzie 7000-40841-6300500 to element przeznaczony do rozgałęziania sygnałów i zasilania w systemach automatyki przemysłowej. Umożliwia łatwe, szybkie i bezpieczne połączenie pomiędzy urządzeniami wyposażonymi w standardowe złącza M12 (4 piny) oraz M8 (3 piny). Jest stosowany wszędzie tam, gdzie wymagane jest rozdzielenie jednego przewodu na dwa wyjścia, na przykład w czujnikach, elementach wykonawczych czy precyzyjnych systemach sterowania.
Zalety i korzyści stosowania rozdzielacza Y M12 do M8
- Kompatybilność – rozdzielacz pasuje do popularnych systemów M12 (męski, 4-pinowy) oraz M8 (dwa gniazda żeńskie, 3-pinowe, kątowe), co zapewnia szerokie zastosowanie w aplikacjach przemysłowych.
- Wysoki stopień ochrony IP67 – gwarancja niezawodności nawet w trudnych warunkach środowiskowych, takich jak kurz, wilgoć czy oleje przemysłowe.
- Wytrzymałe materiały – obudowa z tworzywa PUR, cynkowy odlew ciśnieniowy oraz uszczelki FKM zapewniają odporność na działanie agresywnych substancji chemicznych oraz długą żywotność w środowiskach przemysłowych.
- Bezpieczne i łatwe podłączenie – system śrub radełkowanych umożliwia szybki montaż i demontaż, a pozłacane styki gwarantują stabilny i trwały kontakt elektryczny.
- Długość kabla 5 m – umożliwia elastyczne rozmieszczenie urządzeń na linii produkcyjnej lub w maszynie.
- Normy i certyfikaty – zgodność z normami DIN EN 61076-2-101 (M12) oraz DIN EN 61076-2-114 (M8), certyfikat cURus.
Typowe zastosowania rozdzielacza Y M12/M8
- Maszyny przemysłowe i linie produkcyjne – rozdzielanie sygnałów i zasilania do czujników, zaworów i siłowników.
- Robotyka i automatyka – integracja urządzeń wykonawczych z nadrzędnym systemem sterowania.
- Systemy monitorowania i pomiarowe – podłączanie kilku odbiorników do jednego wyjścia sterownika PLC.
- Transport technologiczny – rozdzielanie sygnałów w systemach przenośników i sorterów.
- Stacje montażowe – elastyczna instalacja komponentów wymagających rozgałęzienia przewodów.
Najważniejsze cechy konstrukcyjne rozdzielacza Y M12-M8
- Złącze M12: męskie, proste, 4-pinowe, kodowanie A, gwint M12 x 1, klucz SW13
- 2 złącza M8: gniazda żeńskie, kątowe (90°), 3-pinowe, kodowanie A, gwint M8 x 1, klucz SW9
- Kabel: długość 5 m, kolor czarny, izolacja PP, przekrój żyły 0,25 mm², elastyczna skrętka klasy 6
- Wysoka odporność mechaniczna: do zastosowań dynamicznych i stacjonarnych (wytrzymałość na zgięcia i skręcanie)
- Warunki pracy: temperatura pracy od -25°C do +85°C, odporność na promieniowanie UV, chemikalia oraz oleje
- Obciążalność styków: prąd do 4 A, napięcie do 60 V DC / 50 V AC
Rozdzielacz Y M12 na 2x M8 to niezawodny komponent w nowoczesnych systemach automatyki, gdzie wymagana jest elastyczność architektury okablowania oraz trwałość nawet w wymagających warunkach środowiskowych. Profesjonalne wykonanie, zgodność z najważniejszymi normami oraz szerokie możliwości zastosowań czynią go idealnym wyborem dla najbardziej wymagających projektów technicznych.
