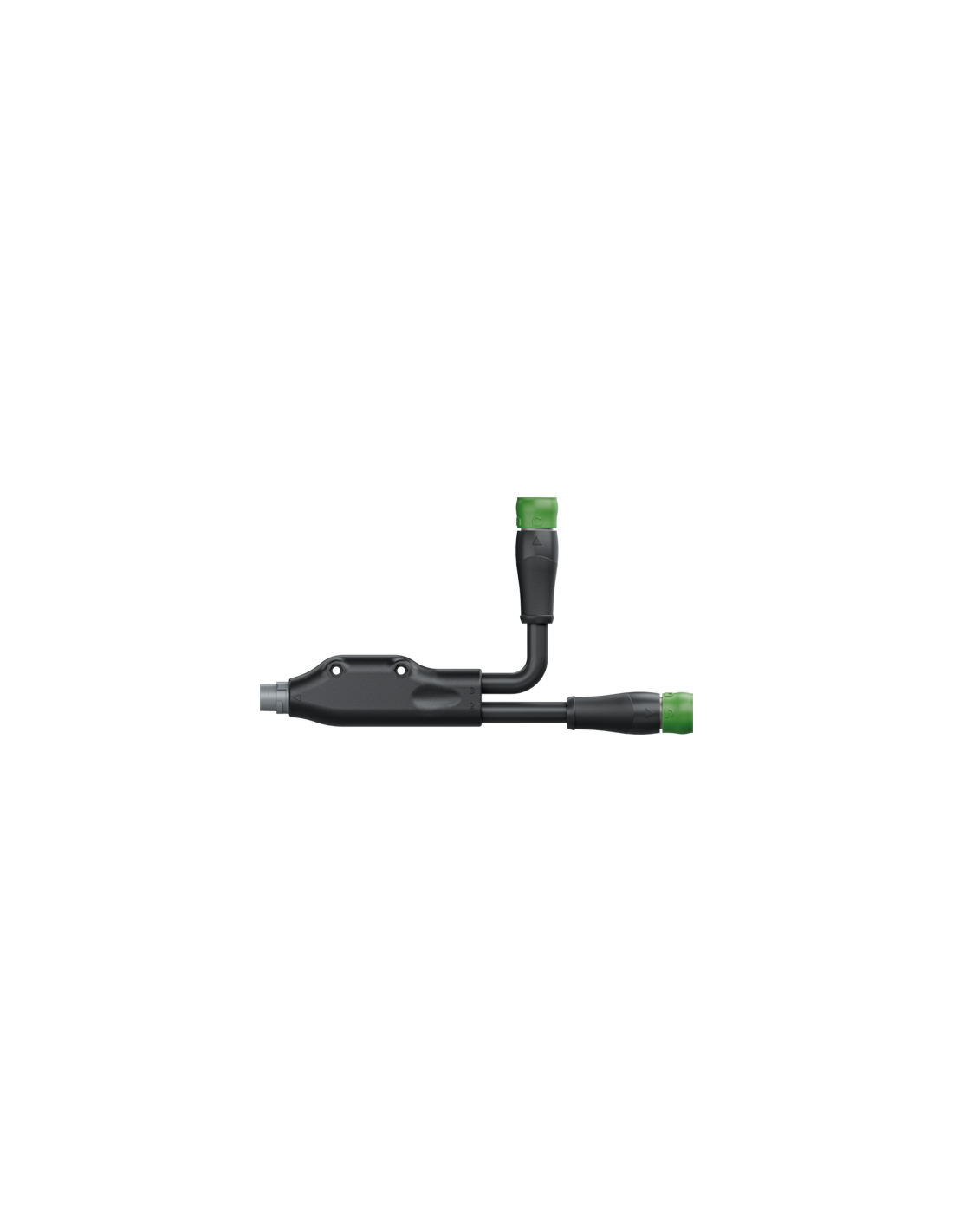

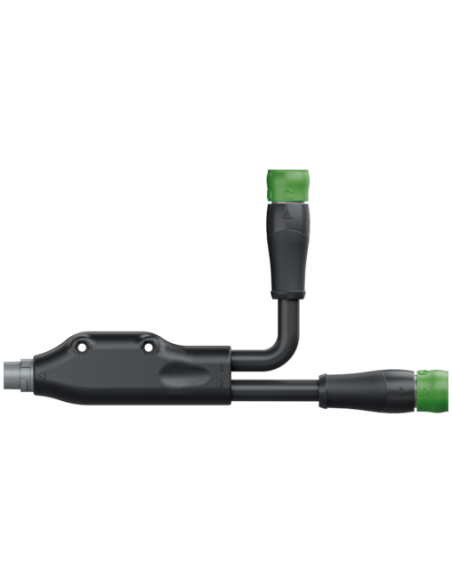

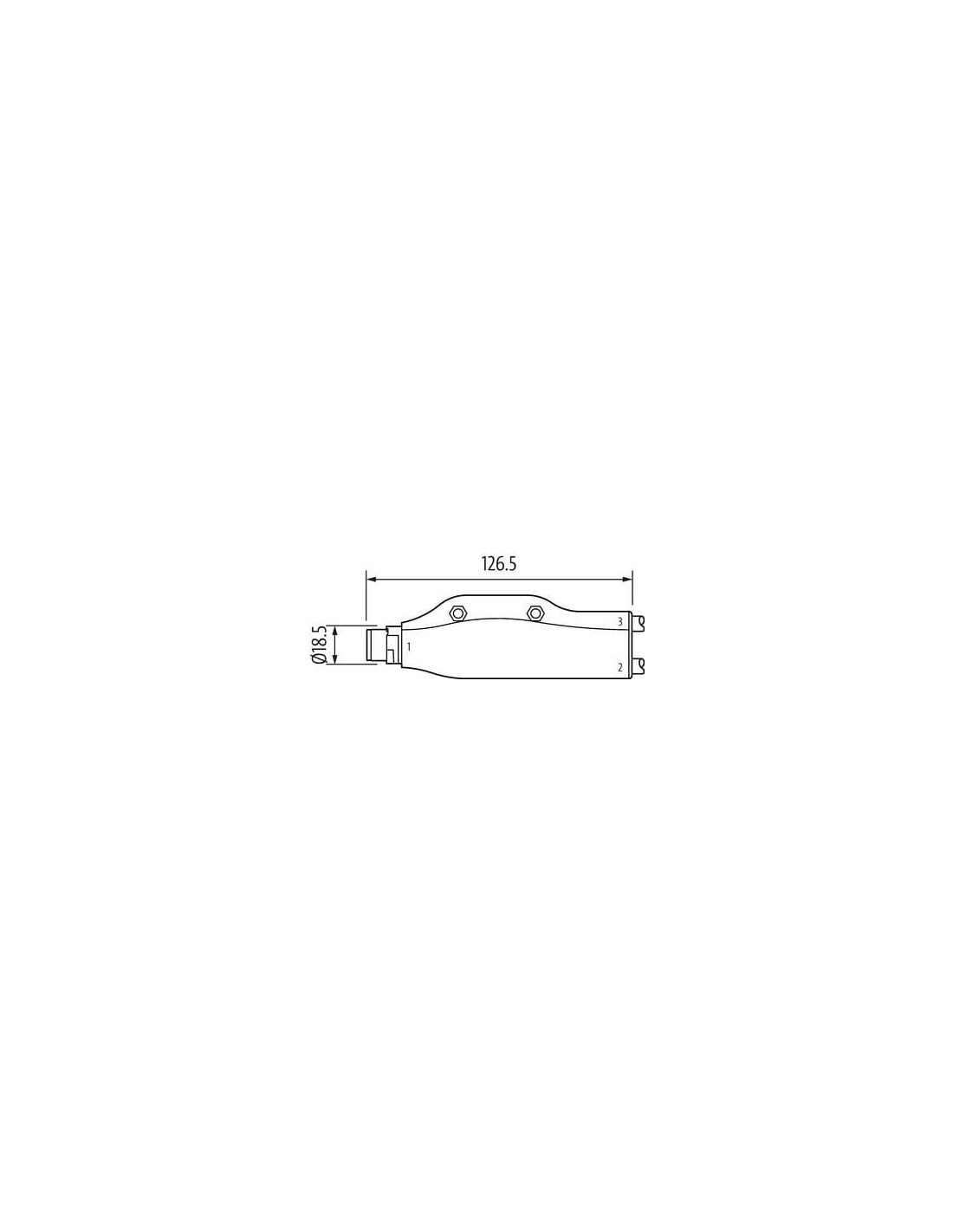

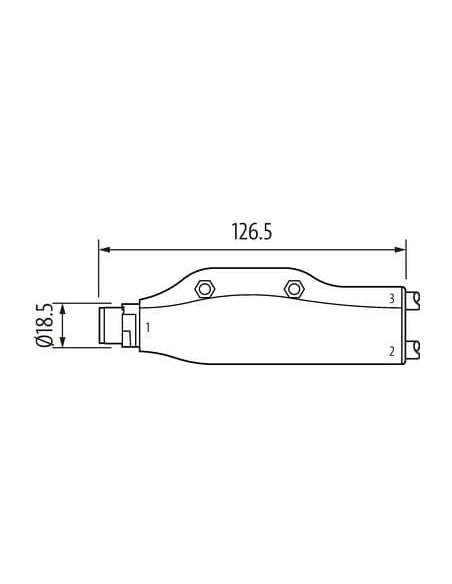

Męski prosty – gniazda proste
MQ15, 6-piny
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Typ montażu | włożone, zablokowane |
| Family construction form | MQ15 |
| Odejście kablowe | prosty |
| Kodowanie | Typ 2 |
| Liczba biegunów | 6 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Typ montażu | włożone, zablokowane |
| Family construction form | MQ15 |
| Długość kabla | 3 m |
| odpowiedni do peszli (Ø wewnętrzna) | 18 mm |
| Odejście kablowe | prosty |
| Kodowanie | Typ 2 |
| Liczba biegunów | 6 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Norma produktu | IEC 61076-2-116 |
Strona 3
| Typ montażu | włożone, zablokowane |
| Family construction form | MQ15 |
| Kodowanie | Typ 2 |
| Liczba biegunów | 6 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Odejście kablowe | prosty |
| odpowiedni do peszli (Ø wewnętrzna) | 18 mm |
| Długość kabla | 1 m |
Dane elektryczne | Zasilanie
| Napięcie robocze DC na styk sygnałowy maks. | 48 V |

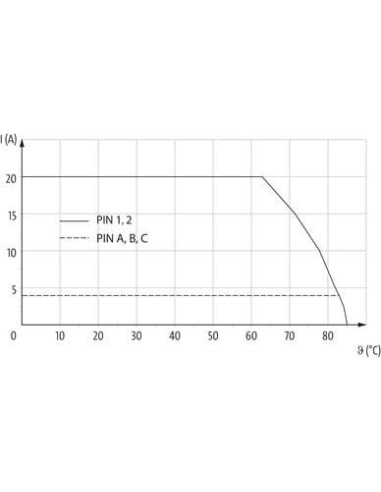

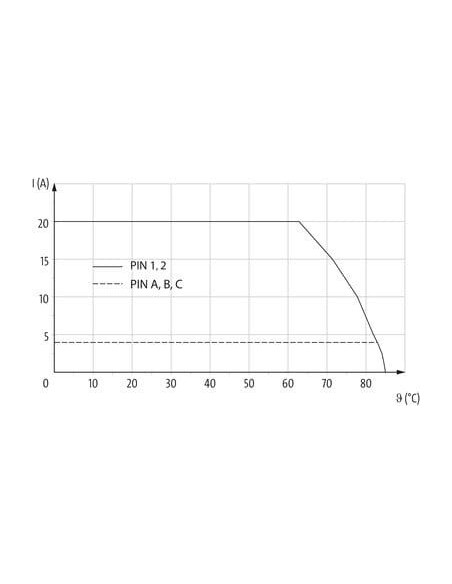

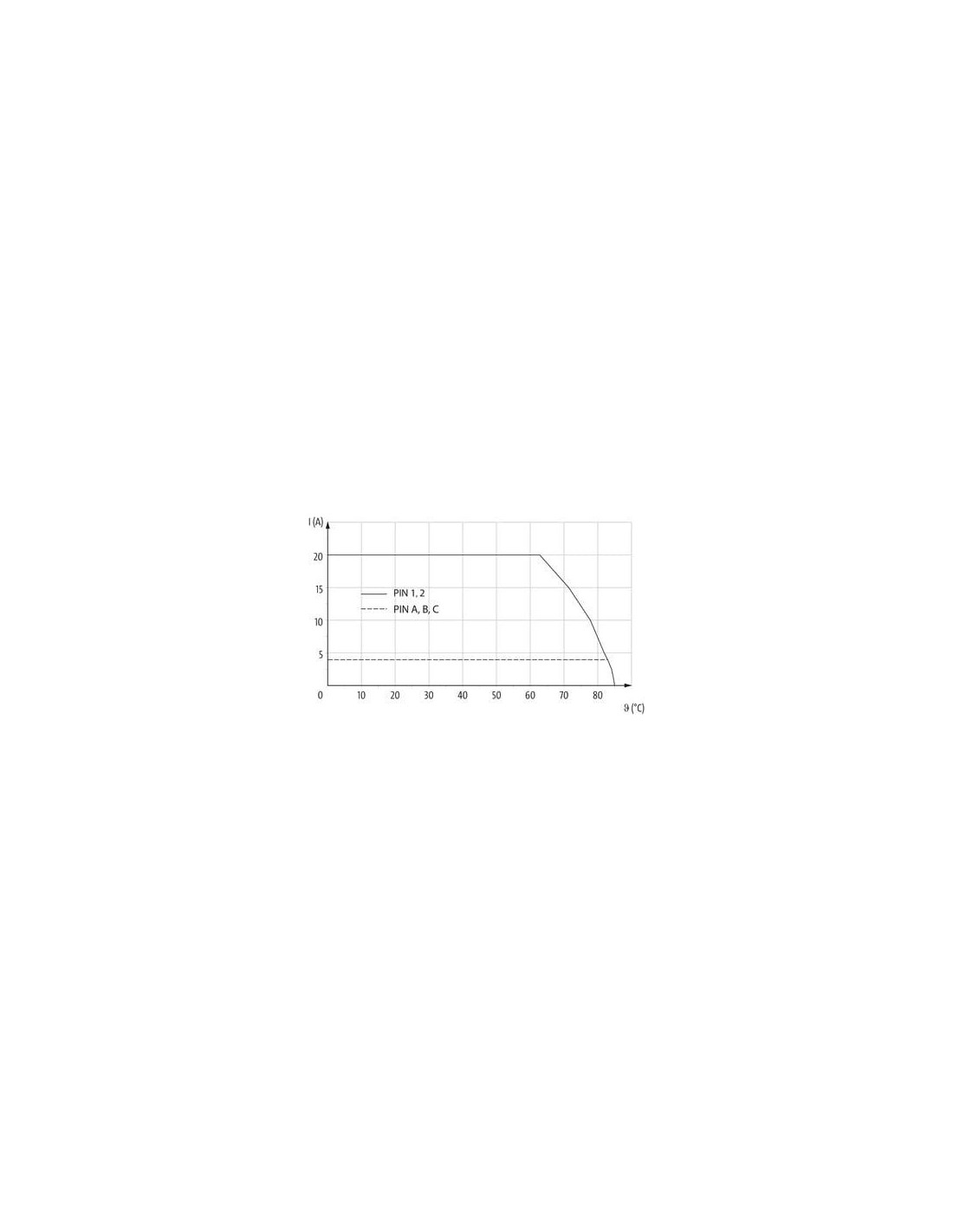

| Prąd roboczy na styk zasilania maks. | 20 A |
| Prąd roboczy na styk sygnałowy maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |

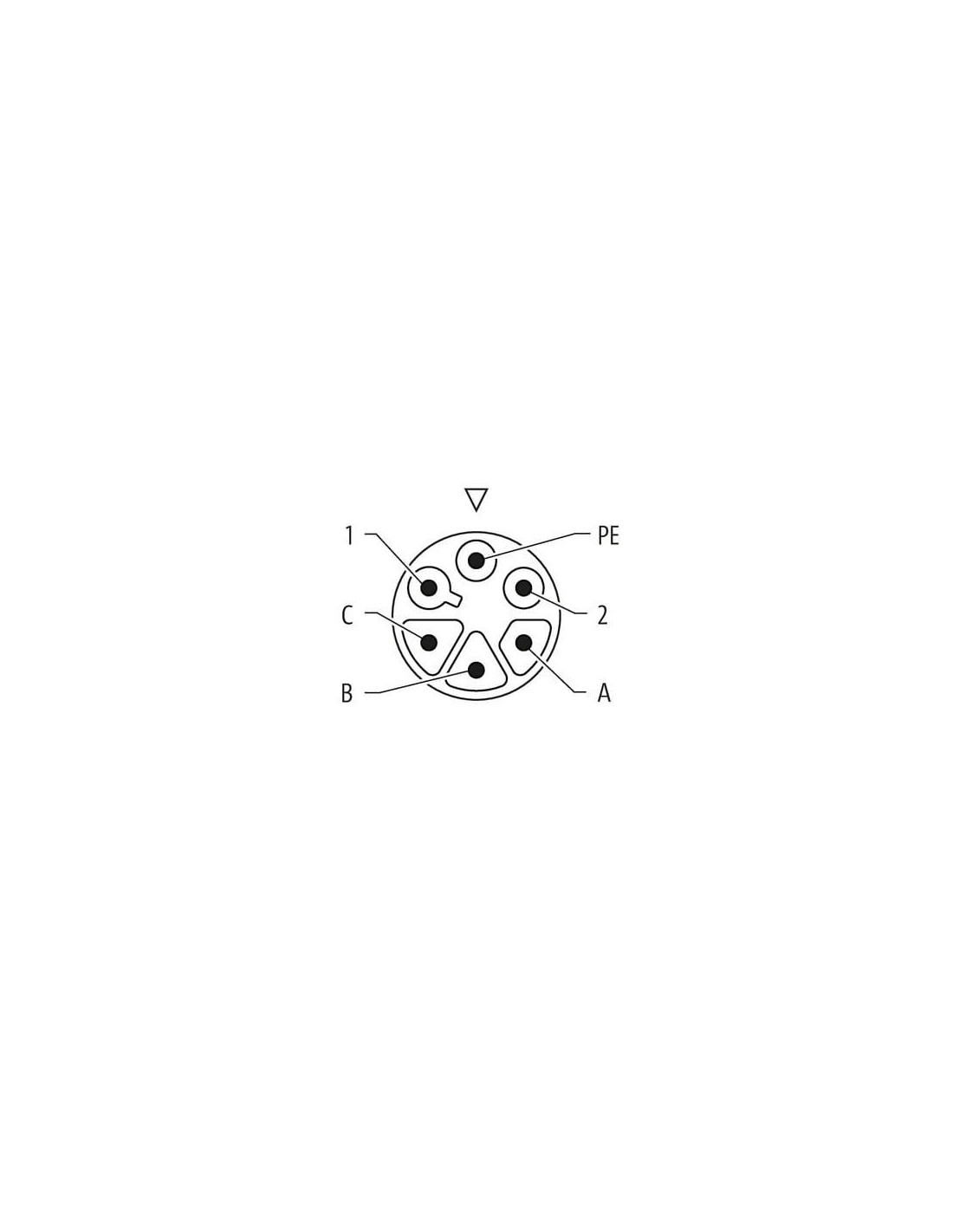

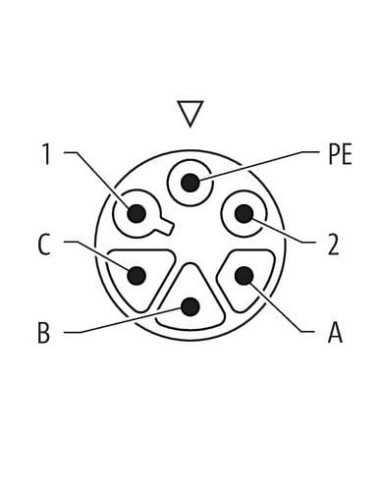

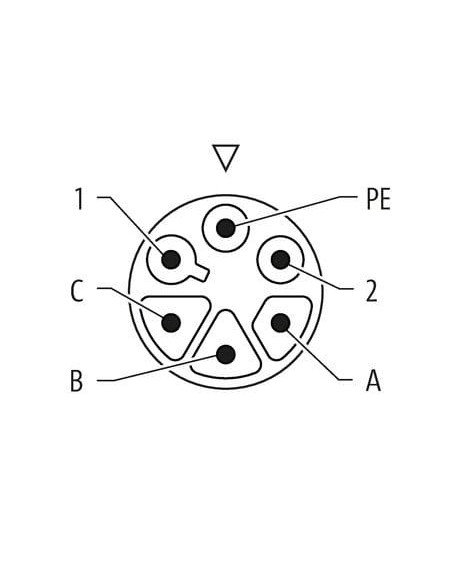

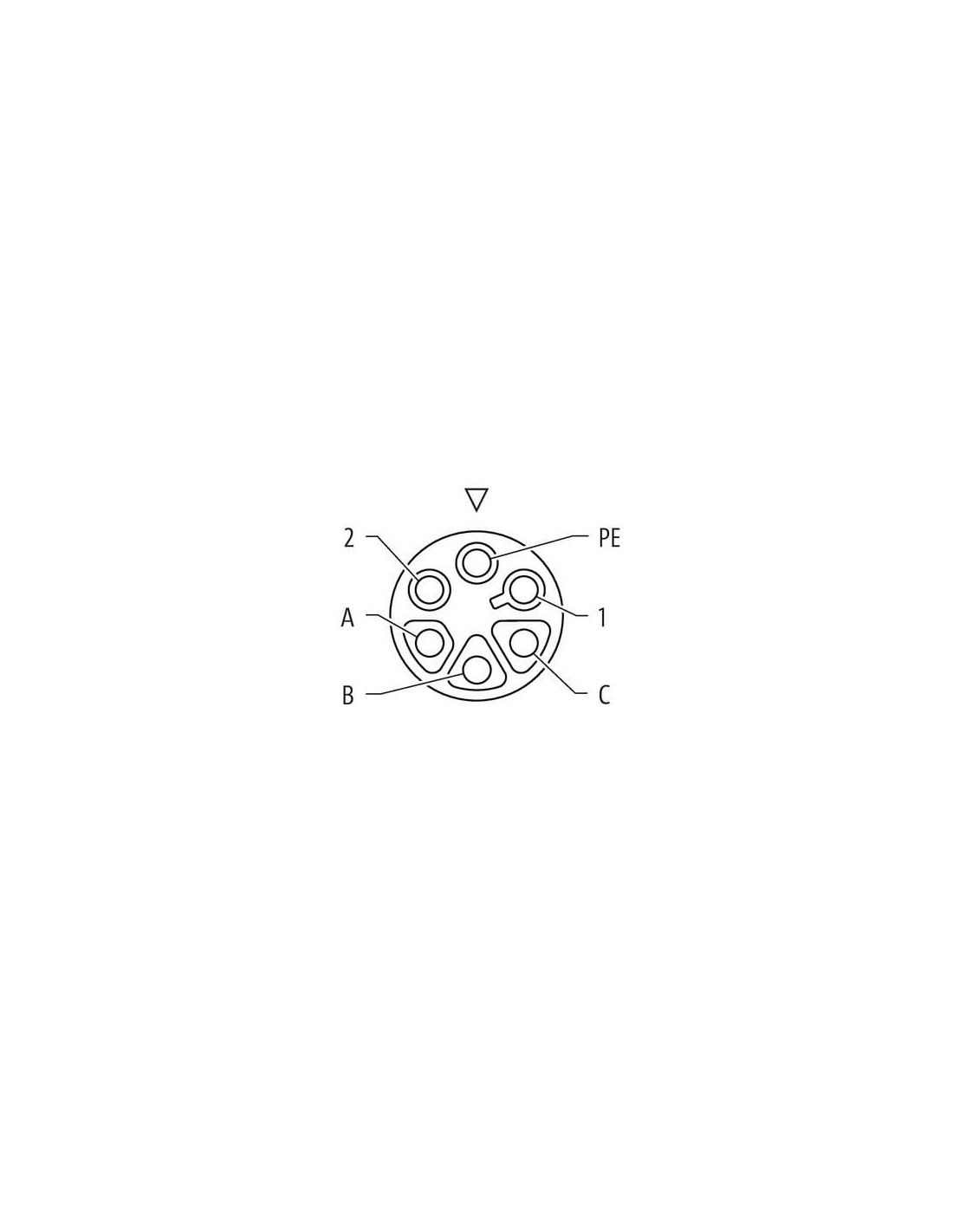

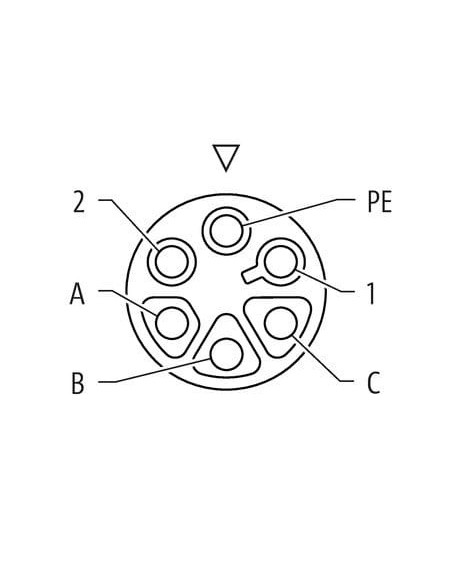

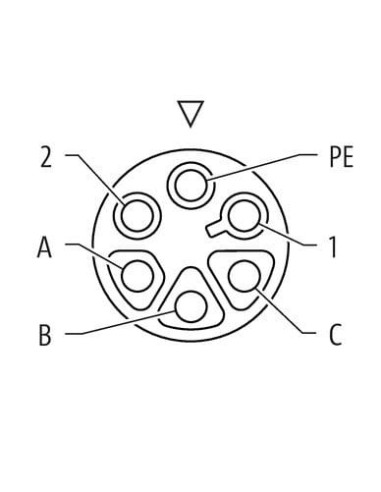

Instalowanie | Układ pinów
| Kodowanie | Typ 2 |
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Materiał mocowanie styków | PA |
| Blokada materiału | POM |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

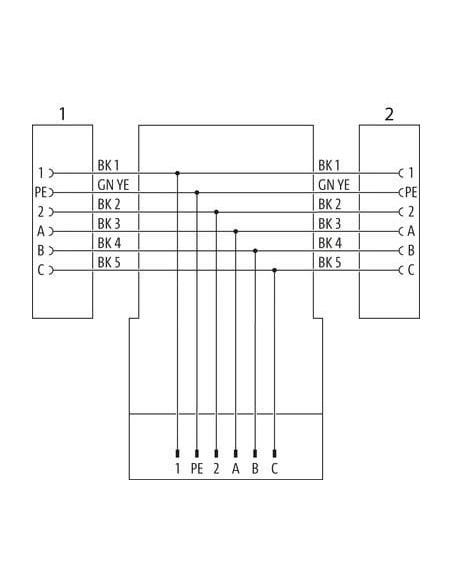

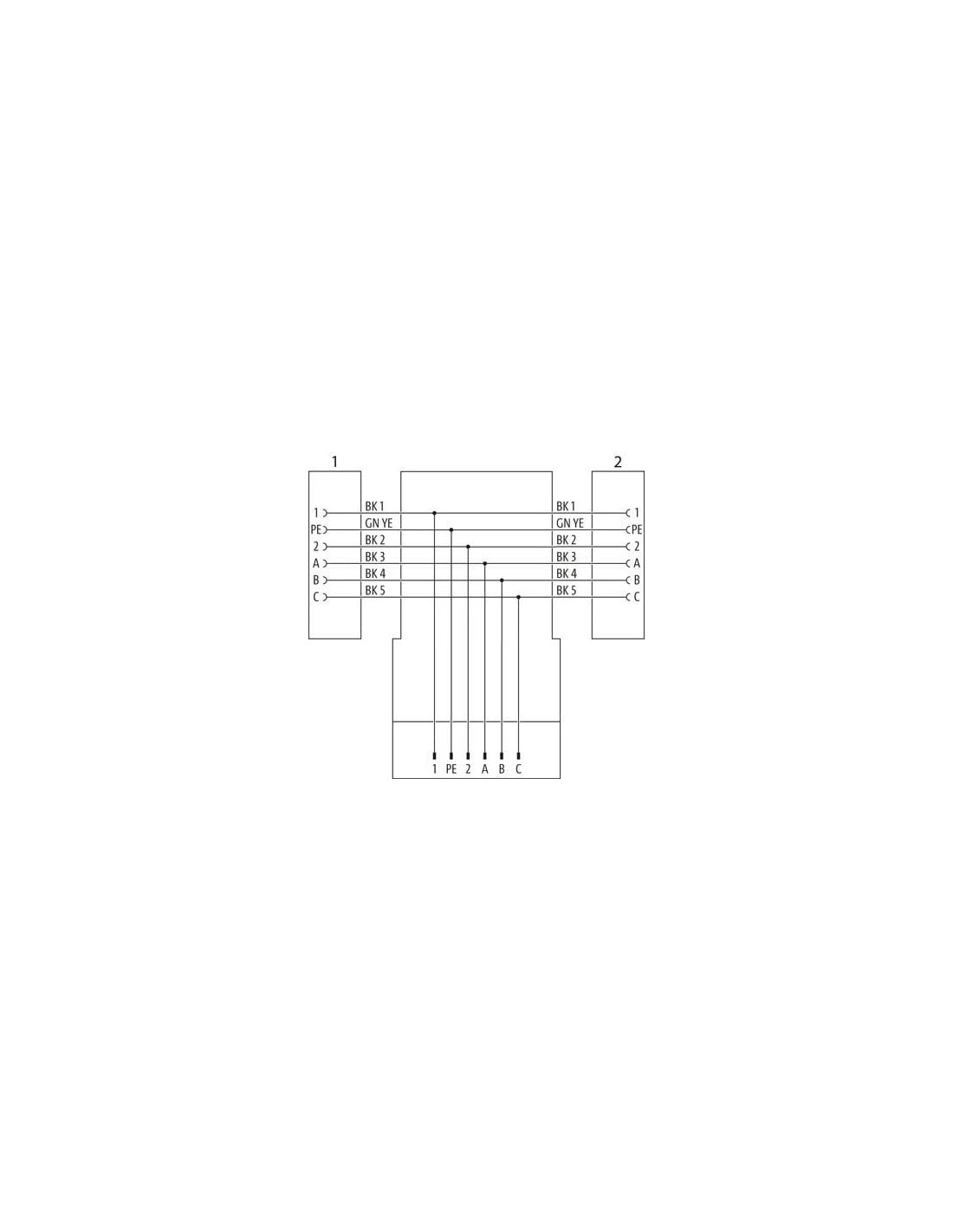

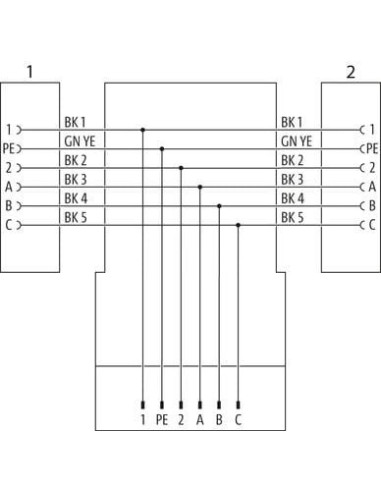

| wire arrangement | czarny 5, czarny 4, czarny 3, czarny 2, czarny 1, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | P63 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Stranding | 6 wires o Filler twisted |
| Filler | tak |
| wire arrangement | czarny 5, czarny 4, czarny 3, czarny 2, czarny 1, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 227,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 10,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 6 |
| Outer diameter insulation | 2,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 140 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Shore hardness wire insulation (Data) | 60 ± 5 Shore D |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 19,5 A |
| Electrical resistance line constant wire | 8 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. 25 °C |
| Skręcanie | ± 180 °/m @ 25 °C |
| Prędkość skrętu | 35 Cykle/min 25 °C |
Złącze elektryczne MQ15 męskie-żeńskie 0° / żeńskie 0° 48V DC – 7000-P8LDE-P630300
Złącze MQ15 7000-P8LDE-P630300 to przemysłowe, wysokoprądowe rozwiązanie stworzone z myślą o wymagających zastosowaniach automatyki oraz instalacjach przemysłowych. Uniwersalna konstrukcja męska-prosta – gniazda proste umożliwia szybkie i bezpieczne połączenie nawet w trudnych warunkach środowiskowych.
Przemysłowe zastosowanie złącza MQ15 – właściwości
Model MQ15 został wyposażony w 6-pinowe wyprowadzenia z opaską kodującą (Typ 2), co pozwala na precyzyjne połączenia nawet w skomplikowanych instalacjach wieloprzewodowych. Solidna obudowa z tworzywa sztucznego gwarantuje odporność chemiczną i na oleje, a także wysoką klasę szczelności IP65/67, co umożliwia użycie złącza w strefach narażonych na pył, wilgoć czy czasowy kontakt z wodą.
- Maksymalne napięcie sygnałowe: do 48 V DC
- Maksymalny prąd na styk zasilania: 20 A
- Maksymalny prąd na styk sygnałowy: 4 A
- Zamknięcie bagnetowe: szybki i trwały montaż
- Odporność UV: do zastosowań na zewnątrz
- Zakres temperatury pracy: od -30°C do +85°C (zależny od typu kabla nawet do -50°C / 90°C)
- Kabel PUR: wytrzymałość na ścieranie, skręcanie i zginanie
- Długość kabla: 3 m (inne długości na zamówienie)
- Normy: IEC 61076-2-116
Zastosowania i możliwości wykorzystania złącza MQ15
Złącze MQ15 jest idealnym wyborem do aplikacji takich jak zasilanie silników elektrycznych, serwonapędów, siłowników czy przemysłowe systemy rozdzielcze. Może być stosowane w automatyce przemysłowej, liniach produkcyjnych, inżynierii maszynowej, a także w robotyce. Konstrukcja umożliwia użycie w środowiskach wymagających dużej odporności na wibracje, oleje przemysłowe, chłodziwa lub inne trudne warunki występujące w halach produkcyjnych.
Dzięki bagnetowemu sposobowi zamykania oraz niskiemu promieniowi gięcia przewodu złącze zapewnia wysoką niezawodność nawet przy częstym ruchu oraz znaczących obciążeniach mechanicznych.
Budowa i zalety techniczne złącza MQ15
- Wytrzymałe materiały obudowy: PA, POM, PUR – odporność na korozję oraz media chemiczne
- Oznakowanie przewodów oraz łatwa identyfikacja dzięki opisanej izolacji
- Duży przekrój przewodu (2,5 mm²): doskonała obciążalność prądowa
- Szybki montaż dzięki wtykowemu połączeniu i blokadzie bagnetowej
- Brak elementów szkodliwych środowiskowo: przewody wolne od ołowiu, kadmu, FCKW, halogenów oraz silikonu
- Certyfikaty: m.in. cURus, UL 1581, IEC 60332-2-2
Typowe branże i możliwości wdrożenia złącza MQ15
MQ15 7000-P8LDE-P630300 znajduje zastosowanie w wielu sektorach przemysłu, zwłaszcza tam, gdzie liczy się wysoka niezawodność połączeń oraz odporność systemu połączeniowego. Jest polecane dla:
- Przemysł maszynowy i obrabiarki
- Automatyka procesowa
- Linie montażowe i produkcyjne
- Systemy intralogistyczne
- Robotyka i instalacje ruchome
- Produkcja pojazdów specjalistycznych i rolniczych
Złącze MQ15 męskie-żeńskie 0° / żeńskie 0° 48V DC to uniwersalny i wytrzymały wybór do przemysłowych instalacji wymagających bezpiecznego i trwałego przesyłu sygnału oraz zasilania w trudnych warunkach środowiskowych.
