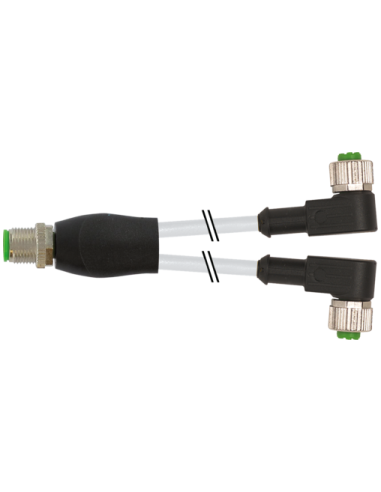

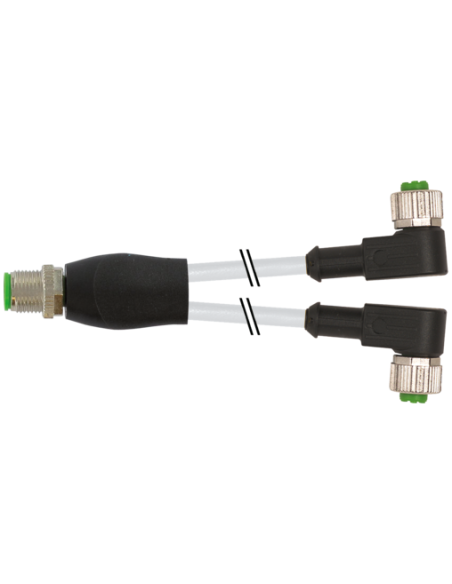

Rozdzielacz typu Y M12 – M12, 4/3-piny
Męski prosty – gniazda 90°
Kodowanie A
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 213 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 34,1 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Konektor-trójnik M12 męski na 2xM12 żeński, kątowy – rozwiązanie do niezawodnego rozdzielania sygnałów
Konektor-trójnik M12 męski – 2xM12 żeński, kątowy o kodzie produktu 7000-40741-2130200 to specjalistyczny rozdzielacz typu Y, przeznaczony do profesjonalnych zastosowań w automatyce przemysłowej, produkcji maszyn, urządzeniach transportowych oraz systemach sterowania.
Wytrzymała konstrukcja i wysoki poziom ochrony
Obudowa rozdzielacza wykonana jest z trwałego tworzywa sztucznego, odpornego na działanie chemikaliów oraz olejów, co zapewnia niezawodność pracy nawet w trudnych warunkach przemysłowych. Produkt charakteryzuje się wysokim stopniem ochrony IP65, IP66K, IP67 (zgodnie z normą EN IEC 60529), co oznacza skuteczną ochronę przed pyłem, wodą i silnymi strumieniami wody.
Specyfikacja złączy i szybki montaż
- Typ złącza: M12 męski (prosty) oraz 2x M12 żeński (kątowy 90°)
- Kodowanie: A
- Kierunek wyjść żeńskich: kątowy (90°) dla łatwiejszej instalacji w ciasnych przestrzeniach
- Liczba biegunów: 3 i 4
- Długość przewodu: 2 metry
- Kabel: PVC, powłoka koloru szarego
- Przekrój żył: 0,34 mm²
- Łatwa instalacja: złącza montowane przez włożenie i przykręcenie, dodatkowe zabezpieczenie przeciwwstrząsowe
Możliwości zastosowania konektora M12 Y
Konektor-trójnik M12 jest powszechnie stosowany w aplikacjach wymagających rozdzielenia sygnałów lub zasilania – umożliwia efektywne podłączenie dwóch urządzeń do jednego źródła sygnału czy zasilania, bez konieczności stosowania dodatkowych rozgałęźników. Typowe zastosowania obejmują:
- Maszyny przemysłowe – integracja czujników, zaworów i elementów wykonawczych w systemach automatyki
- Systemy transportowe – tworzenie połączeń równoległych urządzeń na liniach produkcyjnych
- Robotyka i systemy magazynowe – kompaktowa dystrybucja sygnałów
- Panele sterownicze i rozdzielnice – szybki montaż oraz łatwość serwisowania instalacji elektrycznej
Bezpieczeństwo i trwałość połączenia
Pozłacane styki w złączach zapewniają doskonałą przewodność oraz odporność na korozję, gwarantując stabilność sygnału i długą żywotność połączenia. Gwint montażowy M12 x 1 pozwala na szybkie i solidne przytwierdzenie złącza.
Odporność na trudne warunki przemysłowe
- Zakres temperatur pracy: od -25°C do +85°C (konektor), od -30°C do +80°C (kabel – praca stała), do +80°C (w ruchu)
- Odporność na płomień, oleje i chemikalia – spełnia normy IEC 60332-2-2, UL 1581 oraz DIN EN 60811-404
- Odporność mechaniczna: osłona z PVC, uszczelka FKM, blokada i złącze śrubowe z cynkowego odlewu ciśnieniowego (niklowanego)
Normy i certyfikaty
Produkt spełnia normę DIN EN 61076-2-101 (M12) oraz posiada certyfikat cURus, co gwarantuje zgodność z wymaganiami bezpieczeństwa i jakości.
Konektor-trójnik M12 – wygoda, niezawodność i szeroki zakres zastosowań
Wybór rozdzielacza Y M12 męski – 2xM12 żeński stanowi doskonałe rozwiązanie do rozbudowy funkcjonalności instalacji przemysłowych, zapewniając szybkie połączenie i bezpieczeństwo nawet w najbardziej wymagających warunkach eksploatacyjnych.
