Xtreme - Outdoor
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
Rozdzielacz Y
Męski prosty
6...230 V AC/DC

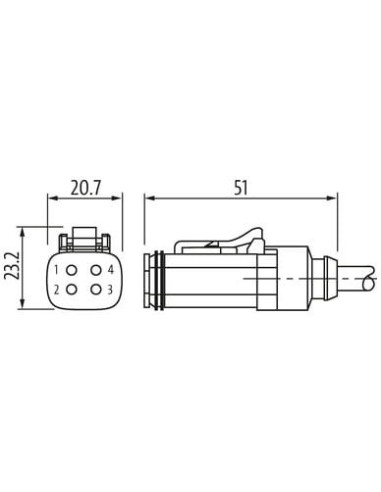

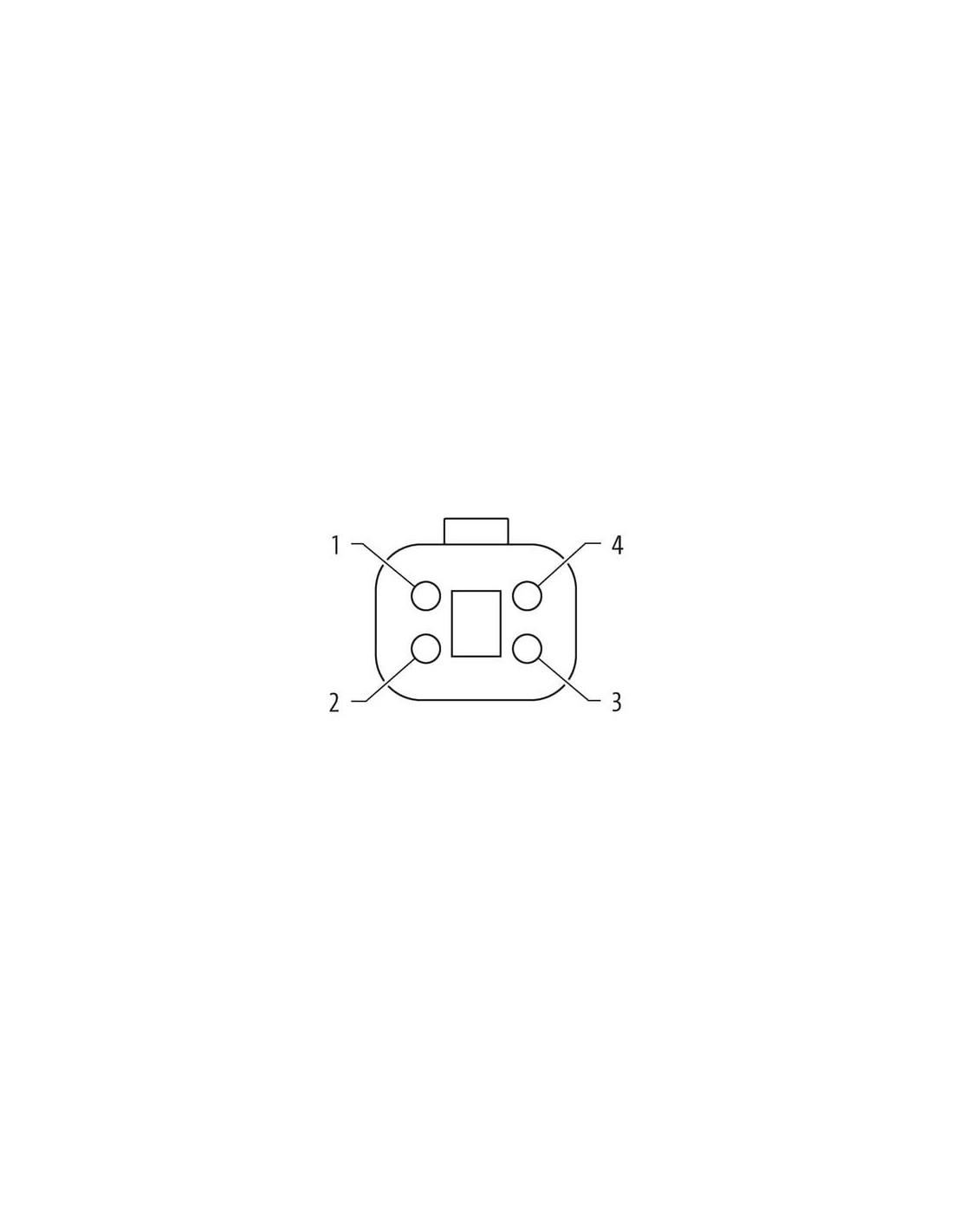

4-piny
bez komponentów
Kompatybilne z:
Deutsch DT06-4S
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
| Długość kabla | 3 m |
| Typ montażu | włożone |
| Powłoka styku | nickel plated |
| Family construction form | MDC |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Długość cięcia (osłona) | 20 mm |
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 6 V |
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC min. | 6 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 8 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Family construction form | Amphenol AT06-4S |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (ISO 20653:2013) | IP66K, IP68, IP69K |
| Stopień zanieczyszczenia | 2 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | Silikon |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski |
General data | Cable
| Identyfikacja przewodu | 754 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 2 wires twisted |
| wire arrangement | , niebieski |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 2 |
| Outer diameter insulation | 1,7 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

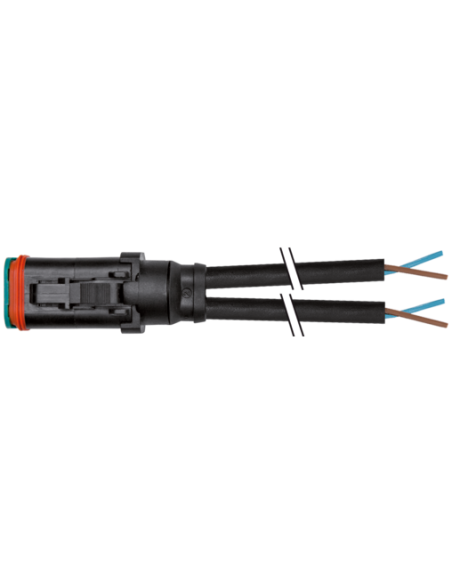

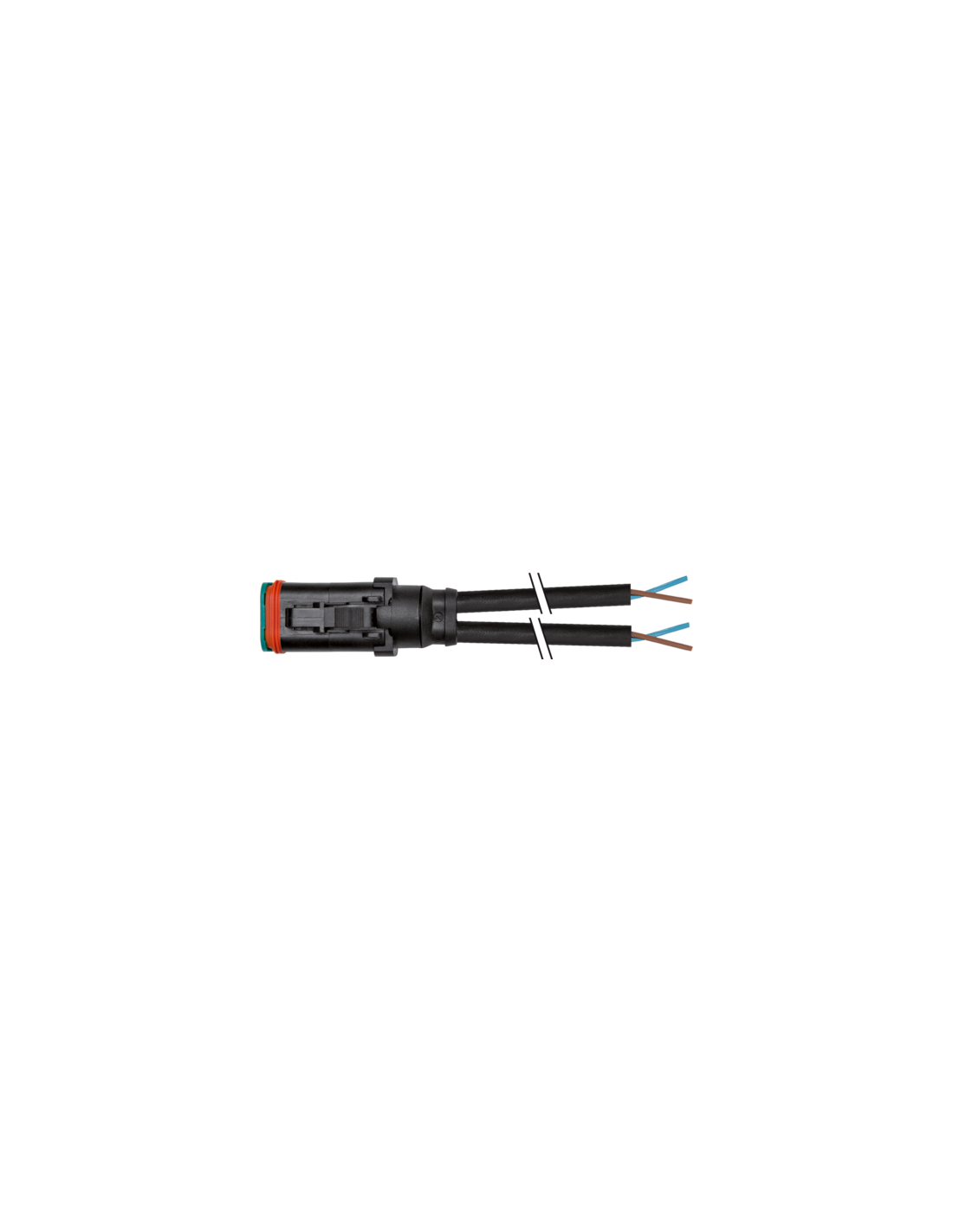

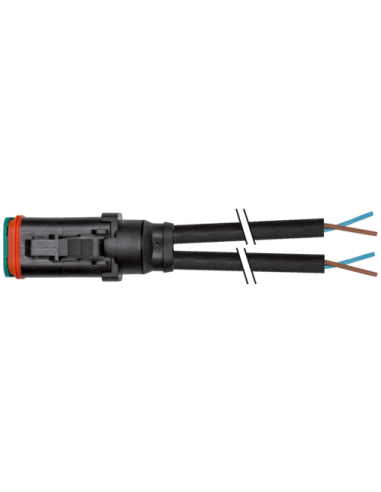

Wtyczka zaworowa MDCY06-4s z przewodem do instalacji przemysłowych i mobilnych
Wtyczka zaworowa MDCY06-4s to niezawodny komponent łączący, przeznaczony do wymagających zastosowań w przemyśle oraz aplikacjach zewnętrznych. Przygotowana do współpracy z przewodem o numerze 7072-72191-7540300, wtyczka spełnia najwyższe normy jakości i bezpieczeństwa. Konstrukcja MDCY06-4s jest kompatybilna z popularnymi złączami typu Deutsch DT06-4S oraz Amphenol AT06-4S, dzięki czemu zapewnia szerokie możliwości zastosowań w różnych branżach.
Zalety wtyczki MDCY06-4s – odporność, szczelność, uniwersalność
Wytrzymała obudowa wykonana z tworzywa PA (poliamid) skutecznie chroni podzespoły przed uszkodzeniami mechanicznymi, działaniem czynników środowiskowych oraz agresywnych mediów. Silikonowa uszczelka zapewnia wysoki stopień ochrony IP66K, IP68 oraz IP69K, co gwarantuje szczelność w ekstremalnych warunkach – także podczas mycia wysokociśnieniowego czy zanurzenia.
Wtyczka MDCY06-4s doskonale sprawdza się w środowiskach, gdzie wymagane są niezawodne połączenia elektryczne, nawet przy dużym zapyleniu, wilgoci czy narażeniu na drgania.
- Maksymalny prąd roboczy na styk: 8 A
- Napięcie pracy: 6...230 V AC/DC (na pinie)
- Materiał styków: niklowana miedź – odporność na korozję
- Bezhalogenowy, bezołowiowy kabel PUR – zwiększona elastyczność, odporność mechaniczna i chemiczna
- Możliwość pracy na zewnątrz – odporność na UV, oleje, smary, płomień
- Temperatura pracy: od -25 °C do 85 °C (w zależności od kabla nawet do -40 °C)
Typowe zastosowania – przemysł, maszyny rolnicze, pojazdy specjalistyczne
Wtyczka zaworowa MDCY06-4s znajduje szerokie zastosowanie w instalacjach przemysłowych, automatyce, budowie maszyn, a także w pojazdach rolniczych, leśnych, wojskowych i specjalistycznych. Dzięki wysokiej odporności na trudne warunki środowiskowe sprawdza się w okablowaniu zaworów hydraulicznych, rozdzielaczach, czujnikach i siłownikach.
- Automatyka przemysłowa
- Maszyny rolnicze i leśne
- Pojazdy terenowe, wozy strażackie, sprzęt drogowy
- Stanowiska mycia, aplikacje outdoorowe
- Układy hydrauliczne i pneumatyczne
Budowa i szybki montaż wtyczki zaworowej MDCY06-4s
Męski prosty rozdzielacz typu Y umożliwia rozgałęzienie połączenia sygnałowego i zasilania przy zachowaniu 4-pinowej konfiguracji. Montaż dzięki blokadzie zatrzaskowej jest szybki i pewny, natomiast precyzyjnie przygotowana końcówka kabla (cięcie osłony na 20 mm) ułatwia prawidłowe podłączenie do układu.
Kabel PUR – podwyższona odporność i elastyczność
Przewód wykonany z wysokiej jakości poliuretanu (PUR) o przekroju 0,75 mm² zapewnia wysoką wytrzymałość na ścieranie, skręcanie oraz zginanie, przy zachowaniu znakomitych parametrów elektrycznych. Przewód jest wolny od halogenów, kadmu, FCKW, nie zawiera silikonu ani ołowiu, co zapewnia bezpieczną instalację zgodnie z wymaganiami norm (m.in. UL, IEC).

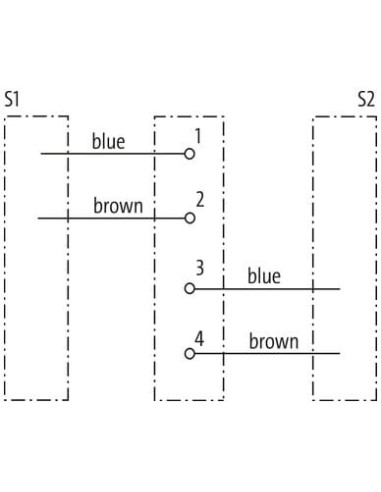

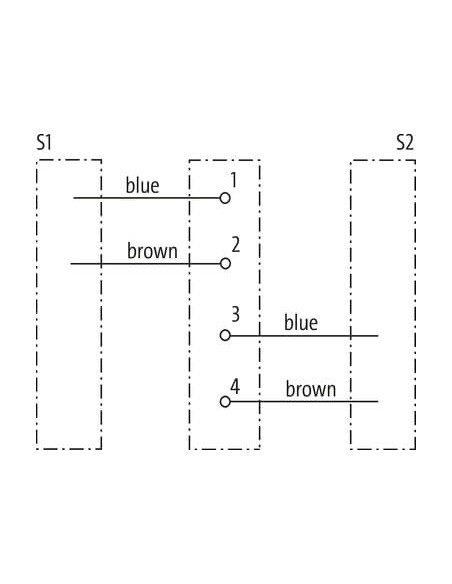

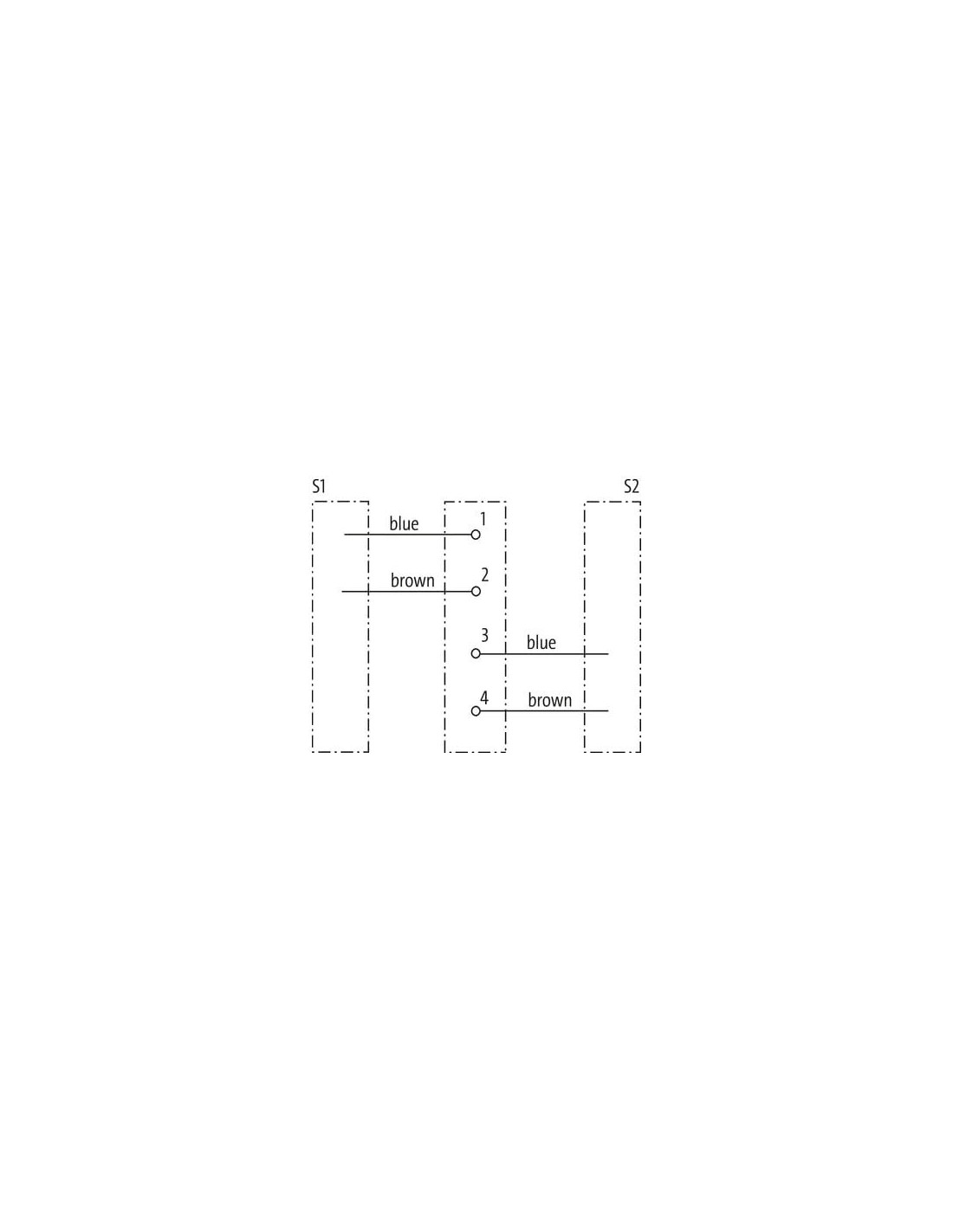

- Przewód 2-żyłowy (niebieski, brązowy), skrętka, odporność na promieniowanie UV
- Obciążalność prądowa przewodu: do 12 A (według DIN VDE 0298-4)
- Średnica zewnętrzna: 5 mm
- Wysoka liczba cykli zginania (C-track): do 10 milionów
Bezpieczeństwo i trwałość instalacji
Wtyczka MDCY06-4s posiada certyfikaty jakości (cURus), zapewnia izolację III klasy (IEC 60664-1) oraz skuteczne zabezpieczenie przed przepięciami do 2,5 kV. Wskazówki dotyczące montażu, takie jak ochrona przed nadmiernym zginaniem oraz zabezpieczanie konektorów przed obciążeniami mechanicznymi, wpływają na długotrwałą i bezawaryjną eksploatację urządzenia.
MDCY06-4s to doskonały wybór do realizacji odpornych i trwałych połączeń elektrycznych, tam gdzie liczą się bezpieczeństwo, niezawodność oraz możliwość pracy w trudnych warunkach.
