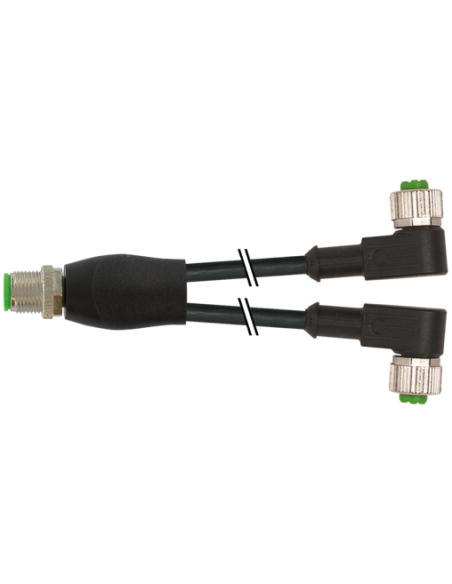

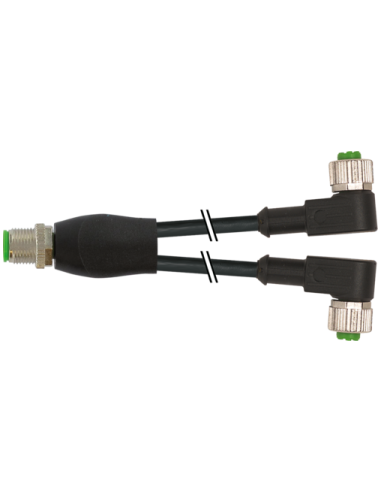

Rozdzielacz typu Y M12 – M12, 4-piny
Męski prosty – gniazda 90°

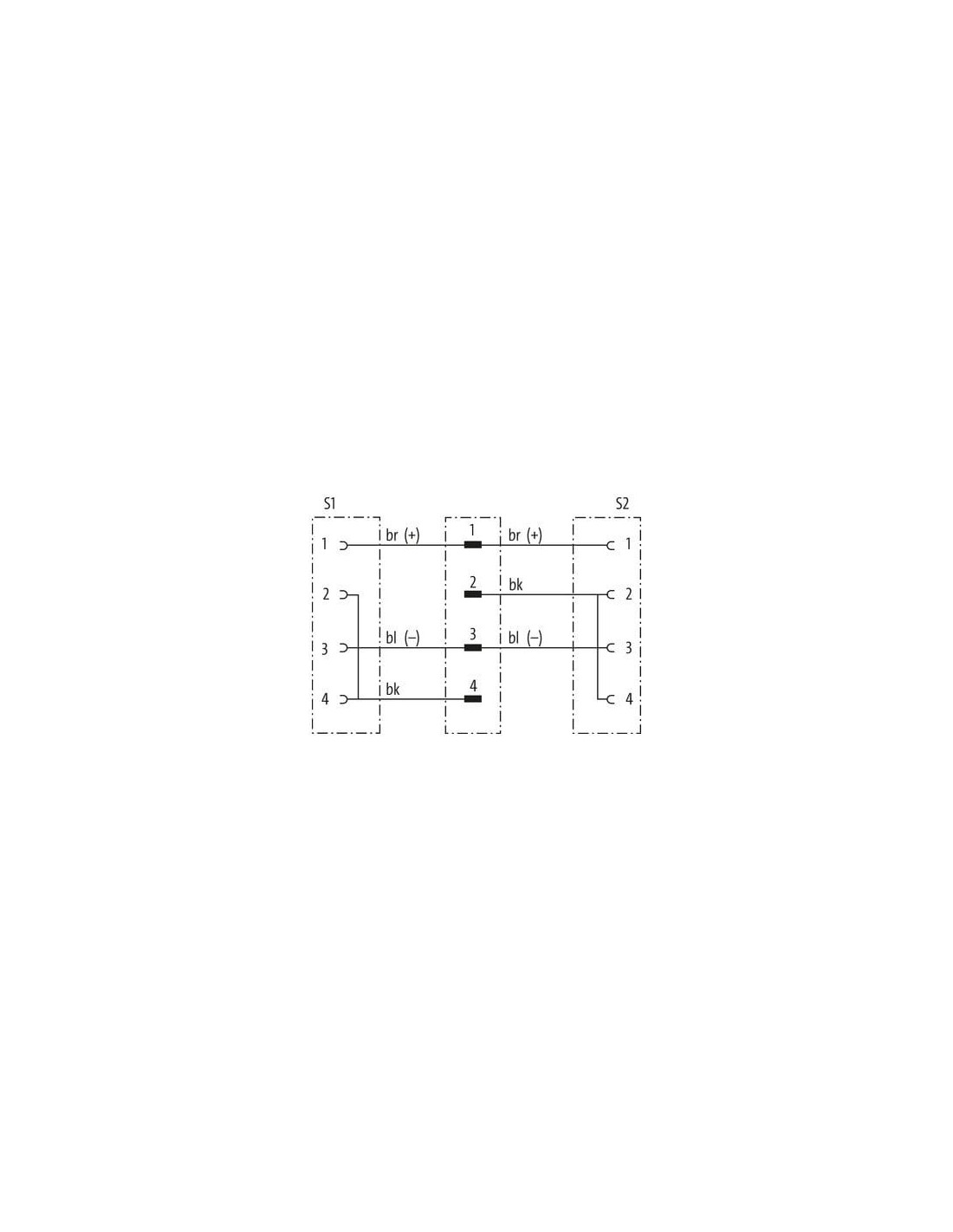

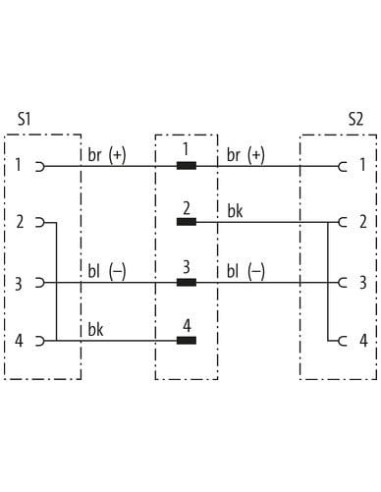

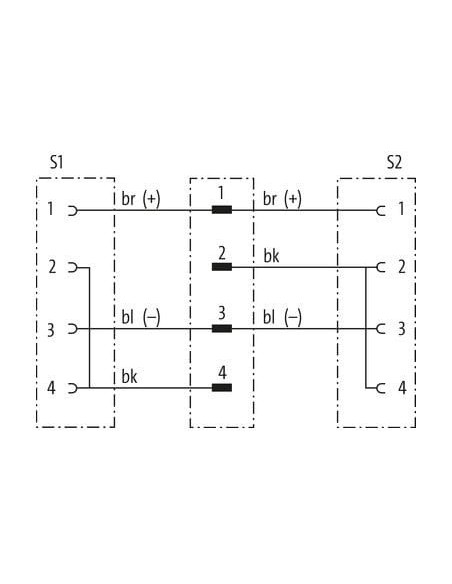

mostkowany
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Family construction form | M12 |
| Kodowanie | A |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 633 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Rozdzielacz Y M12 do M12 – profesjonalny element do instalacji przemysłowych
Rozdzielacz Y M12 do M12 (kod produktu: 7000-40761-6330500) to wysokiej klasy komponent zaprojektowany do efektywnego rozgałęziania sygnałów w przemysłowych systemach automatyki. Dzięki trwałej konstrukcji oraz wysokiemu stopniowi ochrony IP65, IP66K, IP67, produkt jest przeznaczony do pracy w wymagających warunkach środowiskowych, w tym tam, gdzie występują pyły, wilgoć oraz oleje.
Złącza M12 – standard przemysłowy dla niezawodności
Złącza M12 4-pinowe w konfiguracji Y umożliwiają szybkie i bezpieczne połączenie wielu urządzeń automatyki, czujników oraz elementów wykonawczych w jednej linii sygnałowej. Rozdzielacz posiada wtyk prosty męski oraz gniazda kątowe 90° żeńskie, co pozwala na optymalne zarządzanie przestrzenią montażową.

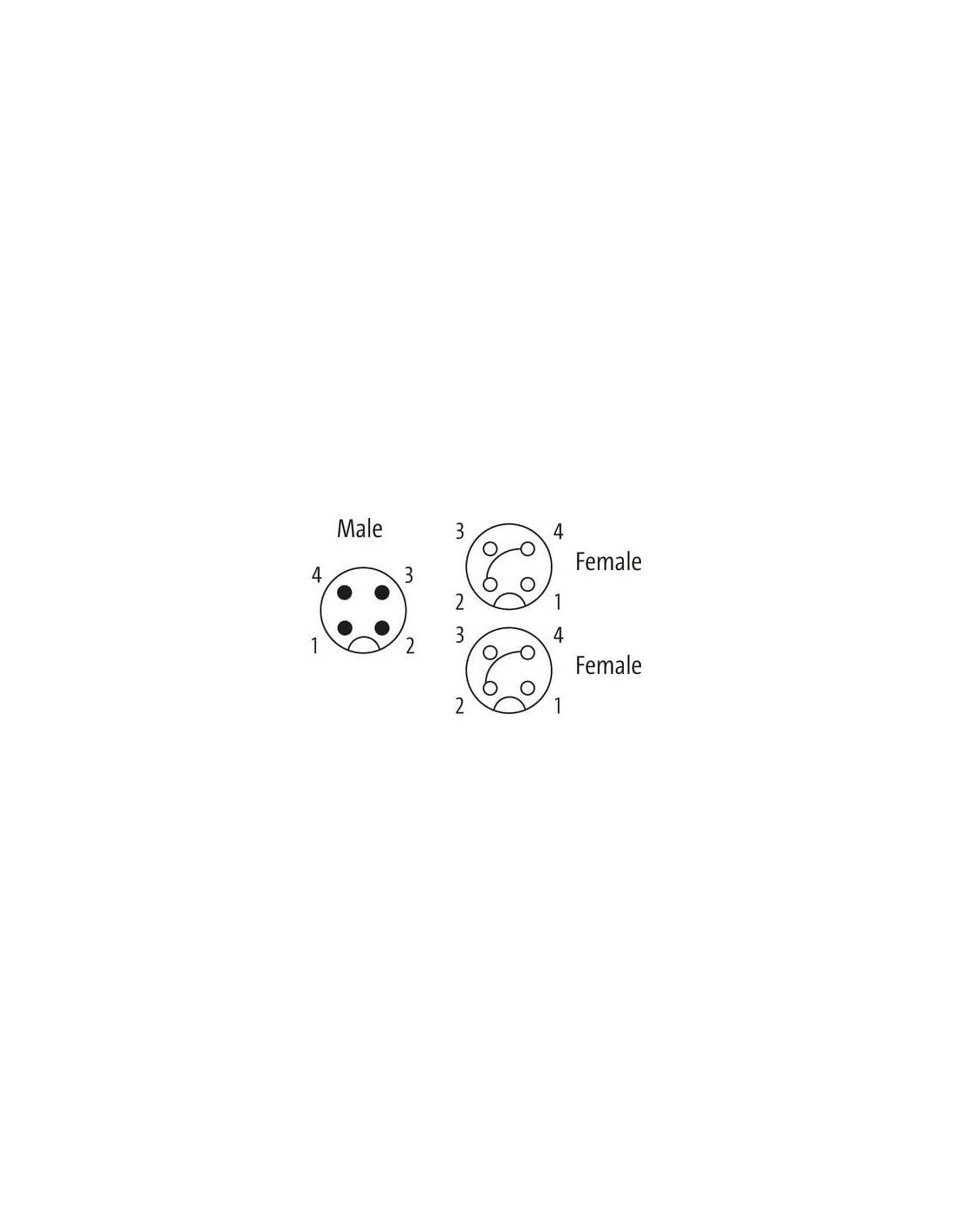

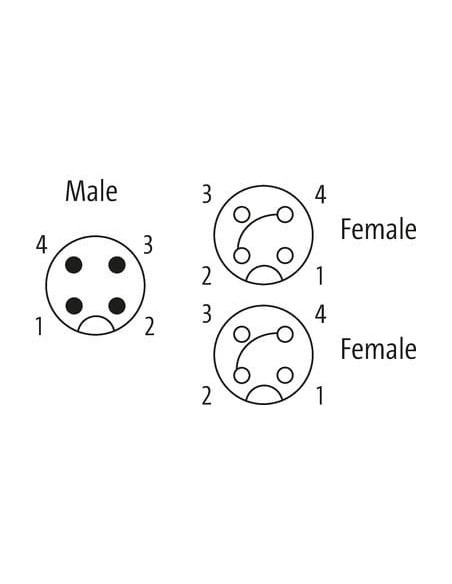

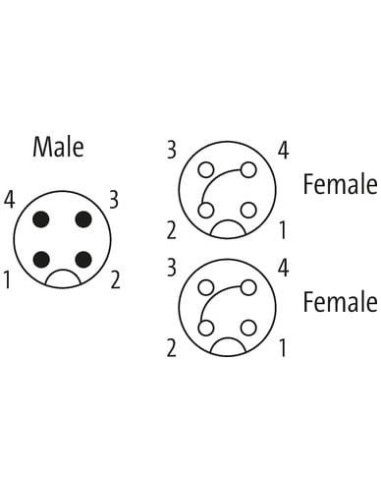

- Męski wtyk M12 x 1 (prosty)
- Dwa żeńskie gniazda M12 x 1 (kątowe 90°)
- Kodowanie typu A gwarantuje kompatybilność z większością standardowych urządzeń
- Wytrzymała i odporna na czynniki chemiczne obudowa z PUR
- Możliwość pracy w zakresie temperatur od -25°C do +85°C
Zastosowanie rozdzielacza Y M12 do M12
Typowe zastosowania obejmują systemy automatyki przemysłowej, maszyny produkcyjne, robotykę oraz infrastrukturę transportu. Sprawdza się wszędzie tam, gdzie konieczne jest skuteczne rozdzielenie sygnału bez utraty jakości połączenia i niezawodności działania. Rozdzielacz jest idealny do stosowania w przemyśle spożywczym, motoryzacyjnym, logistyce oraz liniach montażowych.
Budowa i zalety funkcjonalne – rozdzielacz M12
- Mechaniczne zabezpieczenie – wytrzymałe materiały zapewniają odporność na wibracje i szkodliwe czynniki zewnętrzne
- Szybki montaż – połączenie za pomocą gwintu M12x1 pozwala na łatwy i pewny montaż
- Odporność chemiczna i na oleje – idealny do trudnych warunków przemysłowych
- Możliwość pracy w szerokim zakresie napięć i prądów – maksymalne napięcie AC/DC do 250 V i prąd do 4 A na styk
- Długość kabla 5 metrów – umożliwia elastyczne rozwiązanie nawet w dużych instalacjach
- Spełnia normy: DIN EN 61076-2-101
Bezpieczeństwo i trwałość rozdzielacza Y M12
Stopień ochrony IP65, IP66K, IP67 gwarantuje, że produkt jest odporny zarówno na wysokie ciśnienie wody, jak i na pyły oraz inne zanieczyszczenia. Konstrukcja zabezpiecza przed uszkodzeniami mechanicznymi oraz zapewnia długą żywotność, nawet przy intensywnym użytkowaniu.
Dodatkowo, materiały bezhalogenowe, wolne od ołowiu, kadmu i FCKW, czynią rozdzielacz bezpiecznym także dla środowiska pracy oraz w aplikacjach o podwyższonych wymaganiach sanitarnych.
Parametry elektryczne i mechaniczne – przewaga techniczna
- Maksymalne napięcie robocze: 250 V AC/DC
- Maksymalny prąd na styk: 4 A
- Obciążalność prądowa kabla: 6 A (wg DIN VDE 0298-4)
- Niska rezystancja przewodów i doskonałe właściwości transmisji sygnału
- Konstrukcja przewodu: skrętka miedziana, 3 żyły, ochrona przed zakłóceniami
Podsumowanie – uniwersalność i niezawodność rozdzielacza Y M12
Rozdzielacz Y M12 do M12 stanowi niezbędny element w nowoczesnych instalacjach automatyki, umożliwiając szybkie, niezawodne i bezpieczne rozdzielanie sygnału. Dzięki odporności na czynniki chemiczne, szerokiemu zakresowi temperatur pracy oraz kompaktowym wymiarom, sprawdza się zarówno w aplikacjach mobilnych, jak i stacjonarnych. Konstrukcja zgodna z normami przemysłowymi umożliwia zastosowanie w wielu branżach – od produkcji, przez logistykę, aż po wymagające aplikacje robotyczne.
