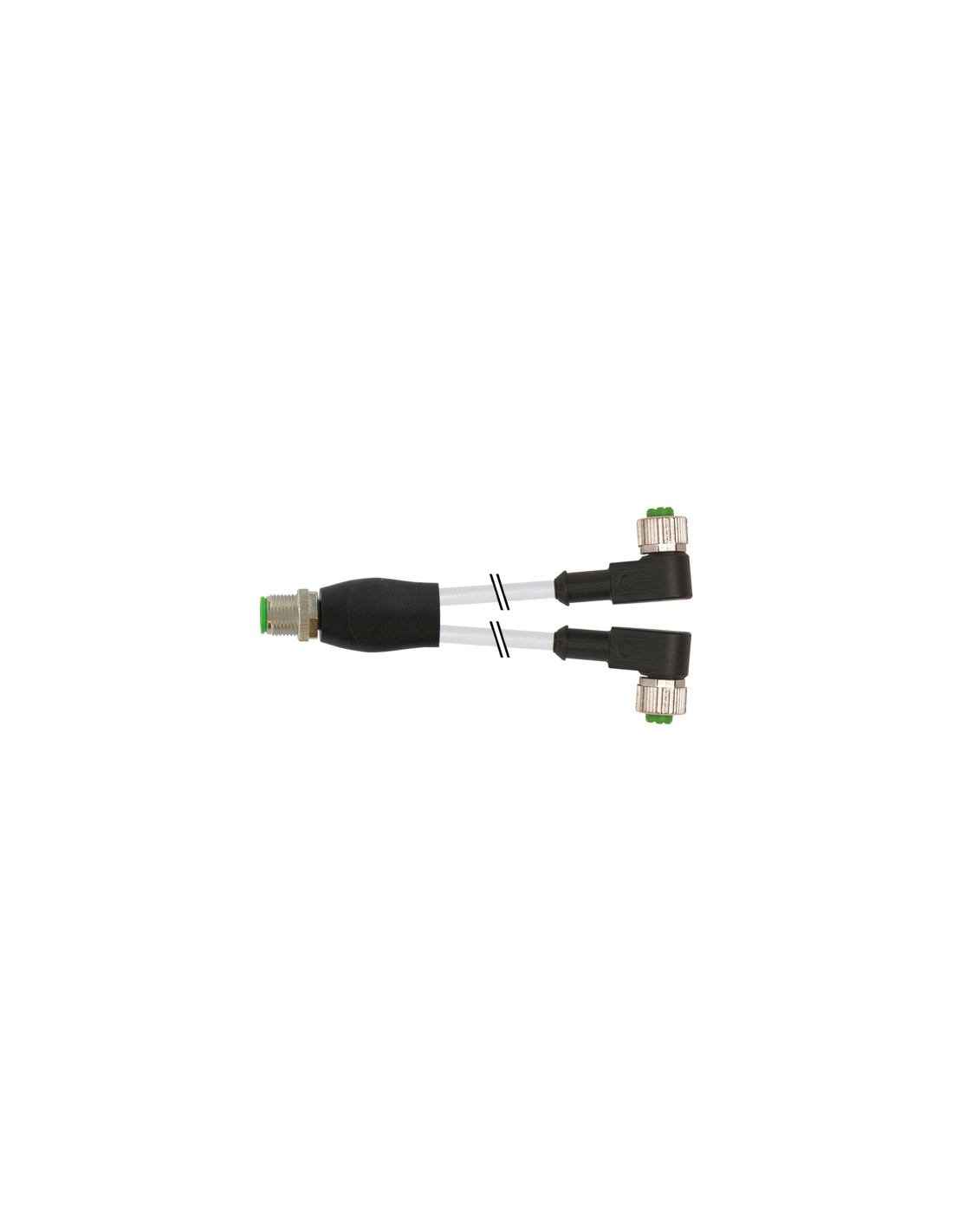

Rozdzielacz typu Y M12 – M12, 4-piny
Męski prosty – gniazda 90°
mostkowany
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Family construction form | M12 |
| Kodowanie | A |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 233 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

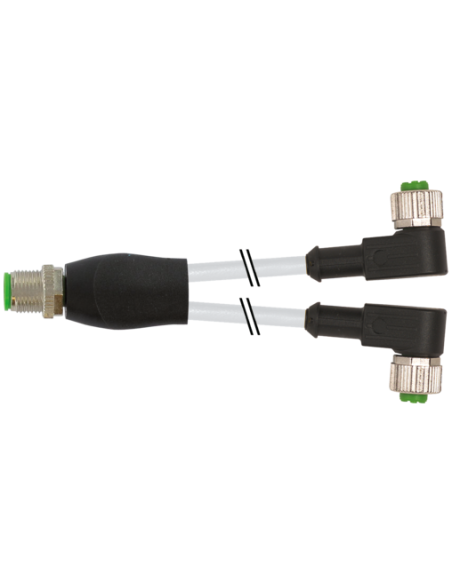

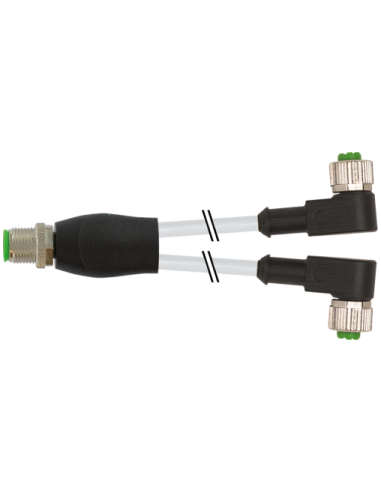

Rozdzielacz Y M12 / M12 żeński 90° – profesjonalne rozwiązanie dla automatyki przemysłowej
Rozdzielacz Y M12/M12 żeński 90° (kod produktu: 7000-40761-2330100) to uniwersalny element wykorzystywany w szeroko pojętej automatyce przemysłowej. Pozwala na rozdzielanie sygnałów lub zasilania pomiędzy dwa urządzenia, co znacznie usprawnia organizację przewodów oraz zwiększa funkcjonalność układów sterujących i sygnalizacyjnych.
Zastosowanie rozdzielacza Y M12 w instalacjach przemysłowych
Rozdzielacz typu Y przeznaczony jest do zastosowań, w których niezbędne jest szybkie i niezawodne połączenie dwóch odbiorników do jednej linii. Najczęściej znajduje zastosowanie w:
- automatyce przemysłowej – integracja czujników, siłowników oraz innych elementów wykonawczych,
- maszynach i liniach produkcyjnych,
- systemach transportowych oraz manipulatorach,
- aplikacjach wymagających odporności na warunki przemysłowe, w tym pył, wilgoć i oleje.
Wysoki stopień ochrony (IP65, IP66K, IP67) gwarantuje niezawodność pracy nawet w trudnych warunkach środowiskowych.
Konstrukcja i budowa złącza M12 do przemysłu
Rozdzielacz wyposażony jest w złącze M12 – popularny standard w branży przemysłowej ze względu na solidność i łatwość montażu. Konstrukcja obejmuje:
- 1 wtyk męski M12 (prosty),
- 2 gniazda żeńskie M12 pod kątem 90°,
- Czteropinowe połączenie zapewniające kompatybilność z czujnikami, elementami wykonawczymi oraz innymi urządzeniami sterującymi,
- obudowę wykonaną z tworzywa PUR odpornego na działanie olejów i czynników chemicznych,
- wysoką odporność mechaniczną i zabezpieczenie przeciwwstrząsowe,
- metalowe nakrętki radełkowane dla pewnego i szybkiego połączenia.
Rozdzielacz został wyposażony w mostkowanie, co umożliwia równoczesną transmisję sygnału lub zasilania do dwóch urządzeń.
Parametry wytrzymałościowe i techniczne – M12 Y 4-piny
Konstrukcja przewiduje wysoki poziom bezpieczeństwa i długotrwałą eksploatację:
- wytrzymałość mechaniczną z zachowaniem ochrony przed kurzem, wodą oraz wibracjami,
- zakres pracy w temperaturach od -25°C do +85°C,
- odporność na zginanie – sprawdza się w aplikacjach wymagających częstego poruszania przewodami,
- solidną uszczelkę FKM oraz metalowe elementy łączeniowe (niklowane),
- maksymalne napięcie pracy: 250 V AC/DC, prąd do 4 A na styk,
- długość kabla 1 m, istnieje możliwość zamówienia innych długości na życzenie.
Typowe przykłady zastosowania Y-rozdzielacza M12
Rozdzielacz M12 Y znajduje zastosowanie, gdy zachodzi potrzeba:
- podłączenia dwóch czujników lub urządzeń do jednego wejścia sterownika PLC,
- tworzenia rozgałęzień sygnałów oraz zasilania w szafach sterowniczych,
- szybkiego serwisowania i rozbudowy istniejących instalacji elektrycznych,
- optymalizacji przestrzeni kablowej i minimalizacji liczby przewodów.
Kluczowe zalety rozdzielacza Y M12 / M12
- niezawodność w trudnych warunkach przemysłowych, dzięki wysokiemu stopniowi ochrony i odporności chemicznej,
- łatwość montażu oraz serwisowania dzięki szybkozłącznym konektorom,
- uniwersalność zastosowania – kompatybilność z szeroką gamą czujników i urządzeń przemysłowych,
- wysoka jakość wykonania i trwałość materiałów,
- zgodność z normą DIN EN 61076-2-101 (M12).
Rozdzielacz Y M12 / M12 stanowi praktyczne i niezawodne rozwiązanie dla rozbudowy oraz usprawnienia systemów automatyki w każdej gałęzi przemysłu.
