Rozdzielacz typu Y M12 – M12, 4/3-piny
Męski prosty – gniazda 90°
Kodowanie A
LED (żółta/zielona)
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 5 mA |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 033 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

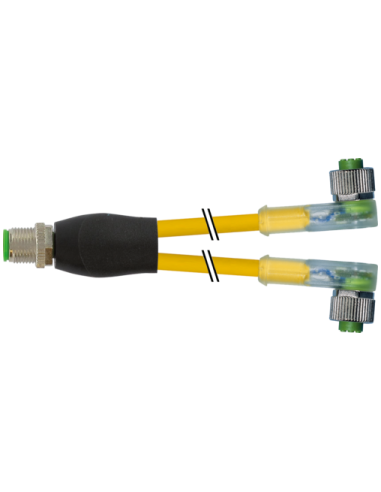

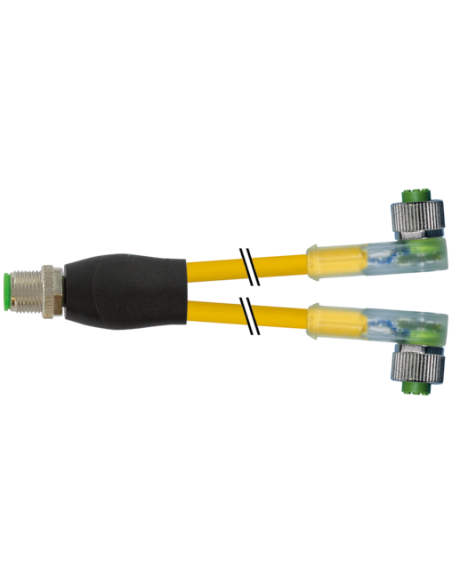

Rozdzielacz Y M12 / M12 żeński 90° LED – Przemysłowe rozwiązanie do rozgałęziania sygnałów
Rozdzielacz Y M12 / M12 żeński 90° LED (kod produktu: 7000-40781-0330500) to wysokiej jakości komponent wykorzystywany w systemach automatyki przemysłowej, liniach produkcyjnych oraz instalacjach maszynowych. Rozdzielacz typu Y umożliwia efektywne rozgałęzienie sygnału, zapewniając stabilność i wygodę podłączenia elementów automatyki.
Wytrzymała i funkcjonalna konstrukcja rozdzielacza typu Y M12
Obudowa rozdzielacza wykonana jest z wytrzymałego tworzywa PUR, które charakteryzuje się wysoką odpornością na czynniki chemiczne i oleje. Solidna konstrukcja oraz zastosowanie materiałów odpornych na uszkodzenia mechaniczne sprawiają, że produkt doskonale sprawdza się w wymagających warunkach przemysłowych oraz w środowiskach narażonych na drgania i zabrudzenia.
- Złącza M12 – popularny standard w automatyce przemysłowej
- Gniazda żeńskie pod kątem 90° – ułatwiają instalację nawet w ograniczonych przestrzeniach
- Solidna blokada i połączenia gwintowane – zapewniają szczelność i niezawodność
- Kodowanie A – kompatybilność z szeroką gamą czujników i urządzeń
Zastosowania i typowe wykorzystanie rozdzielacza Y M12 LED
Rozdzielacz Y M12 jest przeznaczony do stosowania w aplikacjach wymagających szybkiego, bezpiecznego i wygodnego rozdziału sygnałowego lub zasilania. Znajduje zastosowanie m.in. w systemach czujników, panelach sterowniczych oraz do łączenia urządzeń w maszynach pakujących, transportowych i robotach przemysłowych.
- Automatyka przemysłowa
- Robotyka i linie produkcyjne
- Maszyny i urządzenia technologiczne
- Systemy transportu i logistyki
Wskaźniki LED dla łatwego monitorowania stanu
Unikalną cechą prezentowanego rozdzielacza są dwie diody LED (żółta i zielona) wbudowane w gniazda, które umożliwiają szybką diagnostykę sygnałów na każdym wyjściu. Pozwala to na natychmiastowe wykrywanie problemów z zasilaniem lub pracą czujnika bez konieczności demontażu przewodów.
Najważniejsze cechy techniczne rozdzielacza Y M12 / M12 LED
Rozdzielacz Y M12 LED zapewnia wysoką szczelność (IP65, IP66K, IP67), odporność na oddziaływania mechaniczne oraz trwałość na zginanie kabli. Możliwość zastosowania w szerokim zakresie temperatur (od -25°C do +85°C) oraz kompatybilność z normą DIN EN 61076-2-101 (M12) zapewniają wszechstronność aplikacyjną.
- Napięcie robocze: 18–30 V DC
- Prąd znamionowy: do 4 A na styk
- Długość kabla: 5 m
- Wytrzymałość mechaniczna i twardość materiału
- Odporność na płomień, chemikalia i oleje
- Przewody znakowane kolorystycznie (żółty płaszcz, żyły czarna i niebieska)
Wymiary i ergonomia montażu złącz M12
Wymiary złącz umożliwiają instalację nawet w ograniczonych przestrzeniach, a kątowe ułożenie gniazd pozwala na wygodne prowadzenie kabli. System gwintowany gwarantuje bezpieczne i trwałe połączenie elektryczne.
Podsumowanie – rozdzielacz Y M12 / M12 z diodami LED
Rozdzielacz Y M12 / M12 żeński 90° LED stanowi praktyczne rozwiązanie dla zaawansowanych aplikacji automatyki, gdzie wymagane jest niezawodne rozgałęzienie sygnałów oraz szybka diagnostyka optyczna. Połączenie odporności na czynniki środowiskowe, wytrzymałości mechanicznej oraz ergonomii montażu przekłada się na bezpieczeństwo i niezawodność pracy w profesjonalnych instalacjach przemysłowych.
