Rozdzielacz Y
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
Inne długości kabli są dostarczane na życzenie.
Męski prosty – męski 90°
M12, 4-piny
Kodowanie A
MSUD
Typ A (18 mm)
Dioda LED (żółta)
Dioda/Dioda Z
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M3 |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MSUD |
| Gwint | M12 x 1 |
| Materiał | PBT |
| Liczba biegunów | 4 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 226 |
| Rodzaj przewodu | 2 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 55,33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

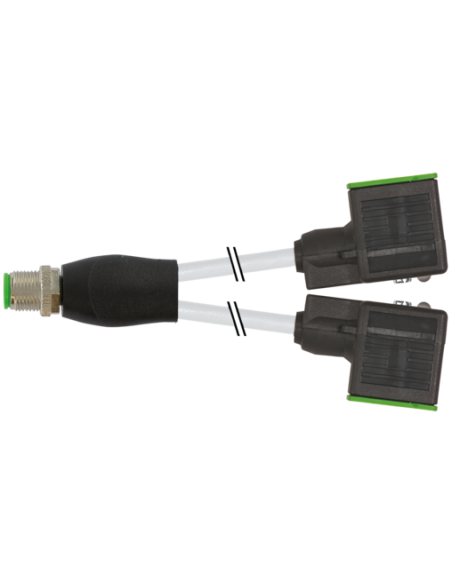

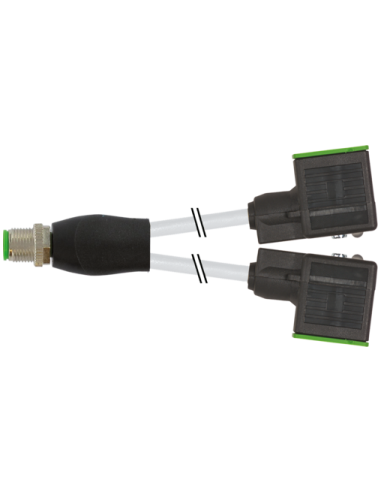

Złącze Y M12 / MSUD typ A 18mm 7000-42401-2260150 – Rozdzielacz kablowy dla automatyki
Złącze Y M12 / MSUD typ A 18mm o kodzie produktu 7000-42401-2260150 to wysokiej klasy rozdzielacz kablowy, zaprojektowany w celu zapewnienia niezawodnego połączenia w systemach automatyki przemysłowej. Dzięki solidnej budowie oraz wysokim parametrom elektrycznym, złącze znajduje zastosowanie wszędzie tam, gdzie wymagana jest bezpieczna transmisja sygnałów oraz zasilania w środowisku, które wymaga odporności na czynniki zewnętrzne.
Budowa i materiały – trwałość oraz odporność chemiczna
Obudowa złącza wykonana jest z wytrzymałego tworzywa sztucznego o wysokiej odporności chemicznej oraz na oleje, co zapewnia długotrwałe użytkowanie nawet w trudnych warunkach przemysłowych. Złącza posiadają pozłacane oraz posrebrzane styki, co minimalizuje ryzyko korozji i gwarantuje stabilny kontakt elektryczny.
Zaawansowane rozwiązania połączeniowe – konfiguracja i ergonomia

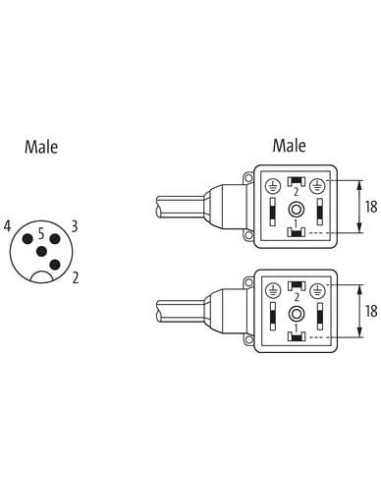

Złącze Y wyposażone jest w dwa męskie wtyki kątowe (90°) typu MSUD oraz jeden prosty męski wtyk M12 z 4-pinowym kodowaniem A. Standard MSUD typ A (18 mm) umożliwia integrację z szeroką gamą urządzeń przemysłowych. Długość kabla wynosi 1,5 m, istnieje jednak możliwość zamówienia wersji z inną długością przewodu.
- Stopień ochrony IP67 – ochrona przed kurzem i chwilowym zanurzeniem w wodzie
- Temperatura pracy: -25°C do 85°C
- Obudowa typu PBT, PUR oraz pozłacane styki
- Zgodność z normą DIN EN 61076-2-101 (M12)
- Dioda LED (żółta) – szybka diagnostyka stanu połączenia
- Dodatkowy obwód z diodą zabezpieczającą
Typowe zastosowania złącza Y M12 / MSUD
Złącze Y M12 / MSUD jest przeznaczone do rozdzielania sygnałów sterujących oraz zasilania w elektrozaworach, systemach czujnikowych czy modułach wyjściowych sterowników PLC. Znajduje szerokie zastosowanie w branży automatyki przemysłowej, inżynierii maszyn, liniach produkcyjnych oraz systemach pneumatycznych i hydraulicznych. Stosowane jest wszędzie tam, gdzie konieczne jest szybkie i bezpieczne łączenie przewodów z zachowaniem wysokiego stopnia ochrony.
Bezpieczeństwo i trwałość – właściwości zasilania i odporność środowiskowa
Dzięki zabezpieczeniom elektrycznym oraz średnicy żył 0,75 mm² złącze umożliwia przesyłanie prądu do 4 A na styk i napięć do 24 V AC/DC. Kabel wykonany z wielodrutowej skrętki miedzianej (klasa 6) oraz płaszcz PUR zapewniają odporność na ścieranie, gięcie, a także odporność na oleje, płomień i chemikalia (normy IEC 60332-2-2, DIN EN 60811-404).
Wytrzymałość na obciążenia mechaniczne została dodatkowo podkreślona zaleceniami dotyczącymi ochrony przed nadmiernym zginaniem oraz zabezpieczeniem przed siłami mechanicznymi.
Podsumowanie – Złącze Y M12 / MSUD typ A 18mm – wybór do niezawodnych połączeń w automatyce
Złącze Y M12 / MSUD typ A 18mm 7000-42401-2260150 to idealny wybór do zastosowań przemysłowych, w których liczy się niezawodność, trwałość oraz odporność na trudne warunki środowiskowe. Połączenie wysokiej jakości materiałów, funkcjonalnego rozdzielacza sygnału oraz elementów ochronnych czyni to złącze uniwersalnym rozwiązaniem dla szerokiego spektrum aplikacji w automatyce i robotyce.
