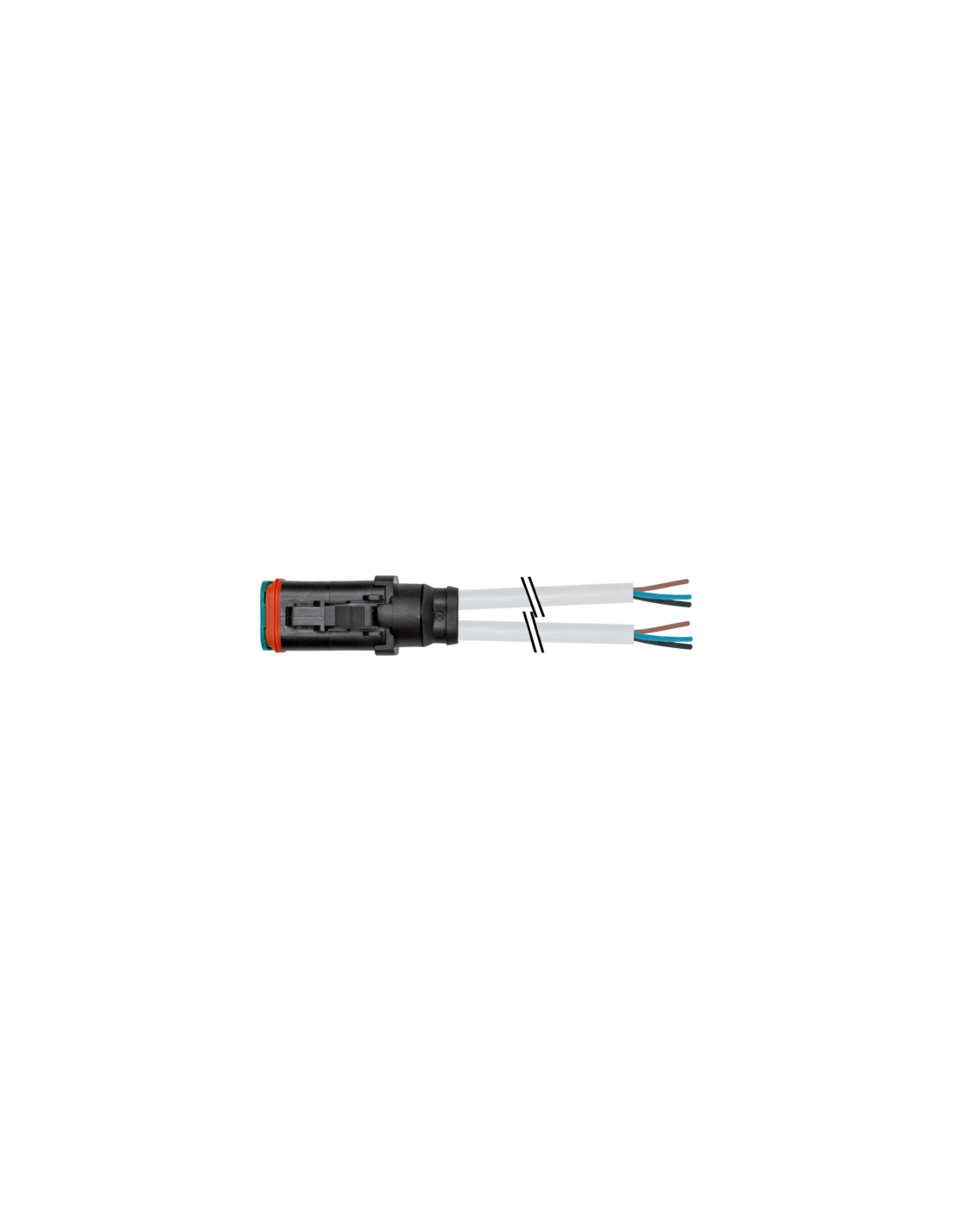

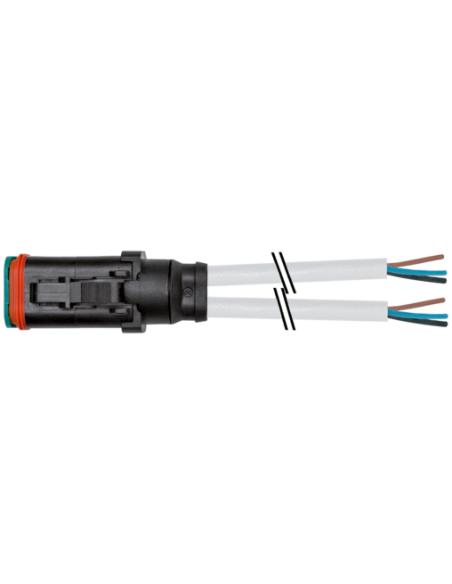

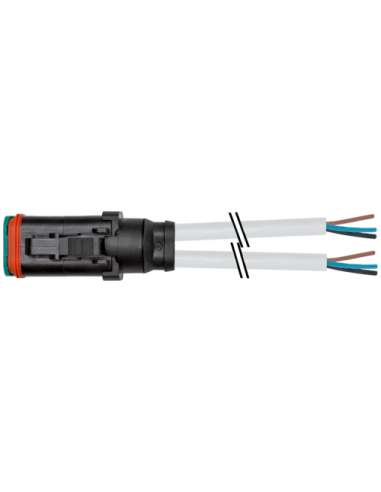

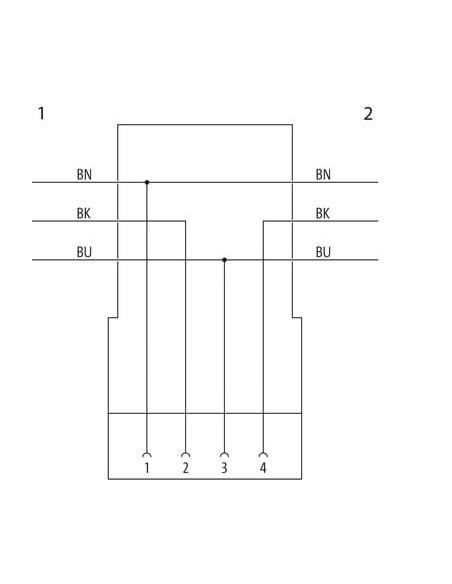

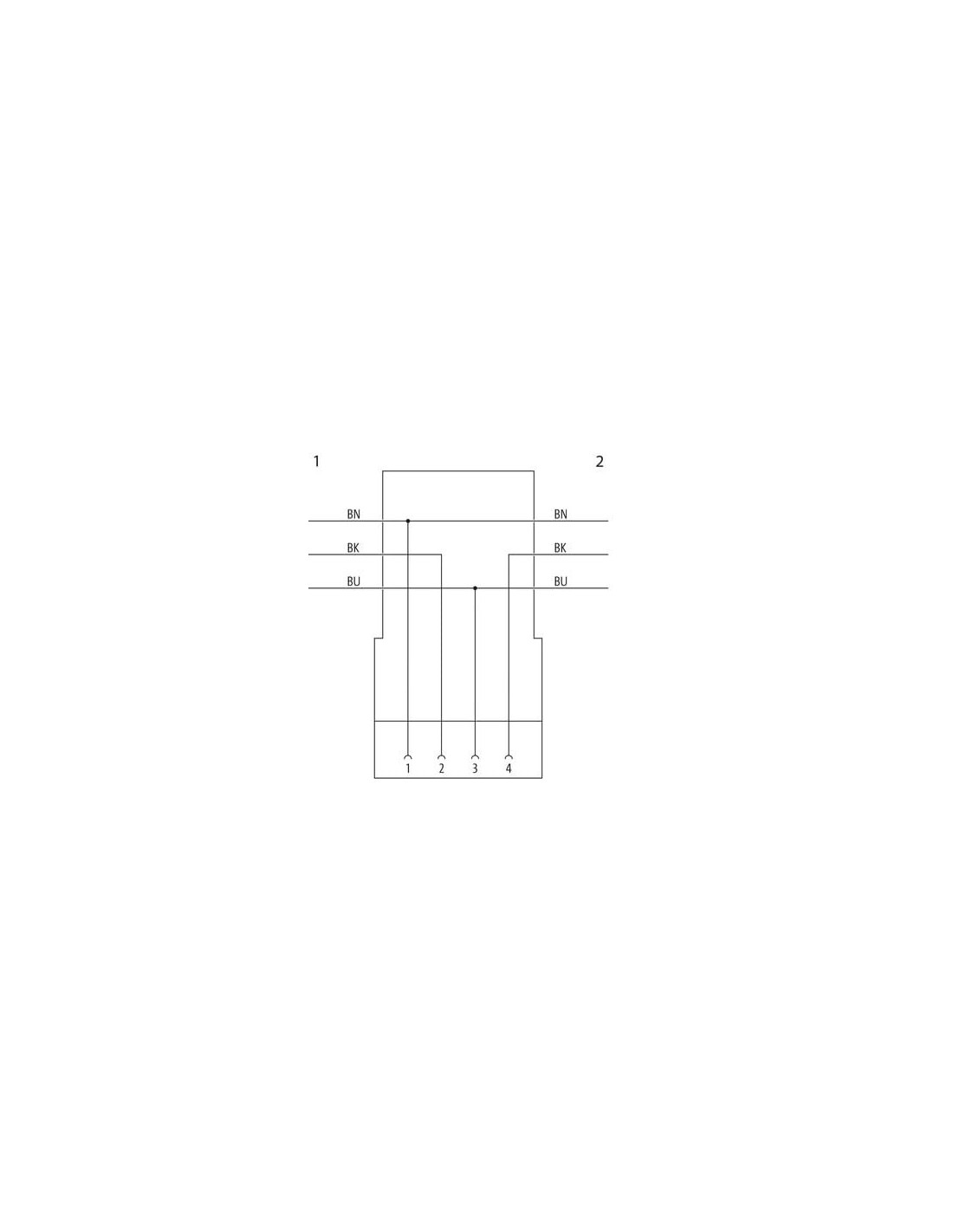

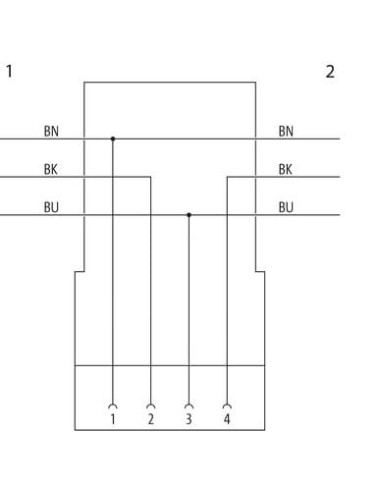

Rozdzielacz Y
Męski prosty (rozdzielacz typu Y)
6...230 V AC/DC
bez komponentów
Kompatybilne z:
Deutsch DT06-4S
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 7,5 m |
| Typ montażu | włożone |
| Powłoka styku | nickel plated |
| Family construction form | MDC |
| Materiał styk | Stop miedzi |

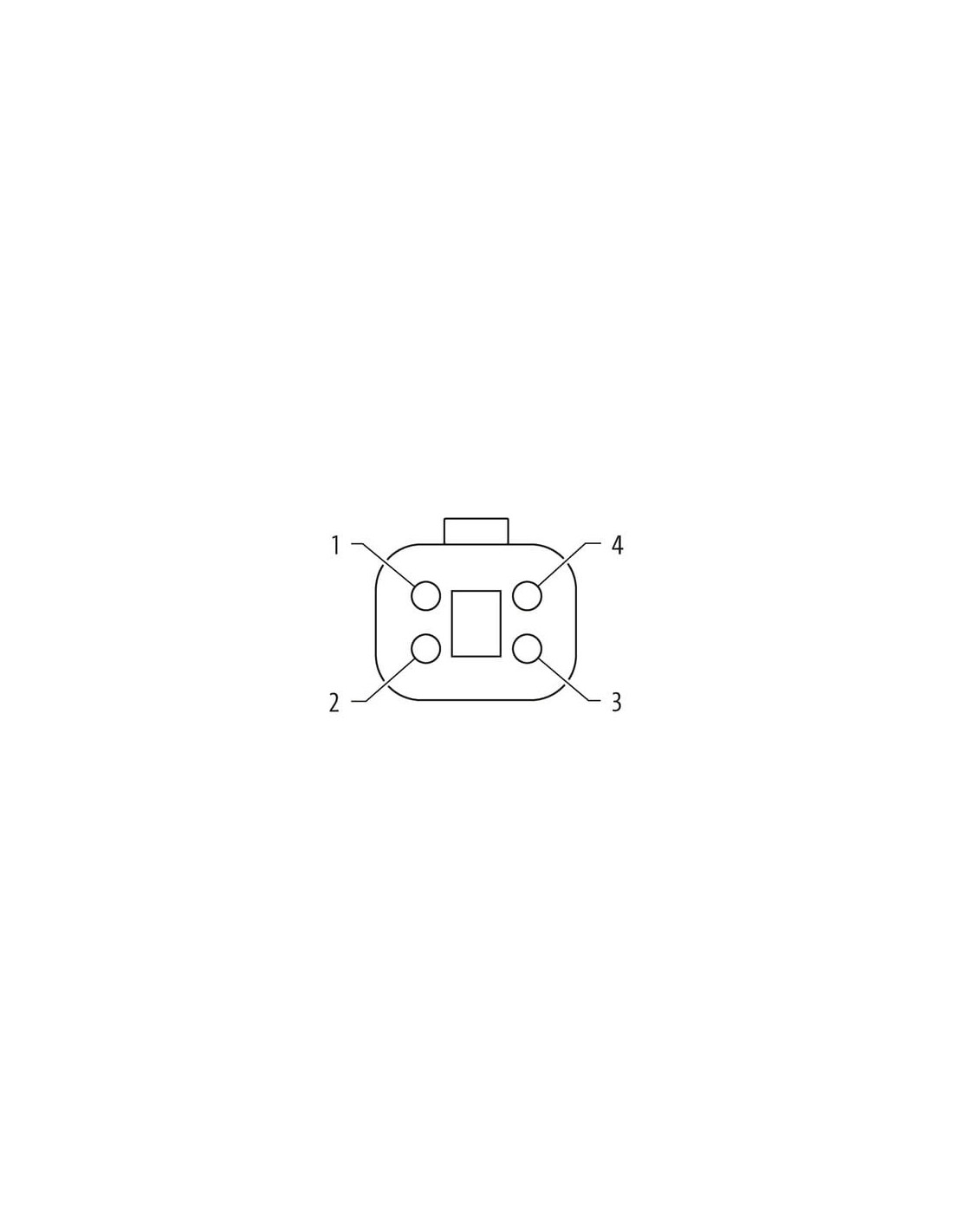

| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC min. | 6 V |
| Napięcie robocze AC maks. | 230 V |
| Napięcie robocze DC min. | 6 V |
| Napięcie robocze DC maks. | 230 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Family construction form | Amphenol AT06-4S |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | bez komponentów |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | Silikon |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Blokada zatrzaskowa |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 428 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 47,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 28 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9 A |
| Electrical resistance line constant wire | 39 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Korek zaworowy MDCY06-4s na kabel – rozdzielacz typu Y Deutsch DT06-4S
Korek zaworowy MDCY06-4s na kabel o długości 7,5 m, kod produktu 7972-72195-4280750, to wysokiej jakości rozdzielacz typu Y, przeznaczony do zastosowań przemysłowych i motoryzacyjnych, gdzie wymagana jest niezawodna i trwała łączność elektryczna. Urządzenie jest kompatybilne ze złączem Deutsch DT06-4S i dostosowane do pracy w trudnych warunkach, gdzie kluczowe są odporność na czynniki środowiskowe oraz prostota instalacji.
Zastosowania i możliwości wykorzystania – korek zaworowy Y 4-pinowy
Rozdzielacz korek zaworowy MDCY06-4s idealnie sprawdza się w instalacjach automatyki przemysłowej, systemach sterowania maszyn, układach hydraulicznych i pneumatycznych, pojazdach specjalistycznych oraz przy podłączaniu czujników i siłowników. Budowa w formie rozdzielacza typu Y umożliwia łatwe rozgałęzienie sygnału lub zasilania z jednego gniazda na dwa niezależne obwody.
- Możliwość pracy w szerokim zakresie napięć (od 6 do 230 V AC/DC), co pozwala na uniwersalne zastosowanie.
- Odporność na wilgoć i pył – stopień ochrony IP68 zapewnia bezpieczeństwo działania nawet w najtrudniejszych warunkach przemysłowych.
- Solidne, szczelne złącze blokowane (łącznik zatrzaskowy) pozwala na szybki i bezpieczny montaż oraz demontaż.
- Zwiększona odporność na działanie olejów i chemikaliów dzięki korpusowi z wysokiej jakości tworzywa sztucznego (PA) oraz uszczelce silikonowej.
Najważniejsze cechy techniczne – korek zaworowy na kabel
Wysoka jakość wykonania korka zaworowego oraz materiałów przewodu gwarantuje niezawodność oraz długą żywotność połączenia, nawet w środowisku narażonym na zmienne temperatury, drgania i substancje agresywne.
- Długość kabla: 7,5 m, co pozwala na elastyczność w konfiguracji instalacji.
- Liczba biegunów: 4 (czteropinowy układ – łatwy montaż)
- Obudowa: tworzywo PA o wysokiej odporności chemicznej.
- Uszczelka: silikonowa dla lepszej szczelności i ochrony środowiskowej.
- Powłoka styku: niklowana, co zwiększa odporność na korozję.
- Prąd roboczy na styk: do 4 A.
- Zakres temperatur pracy: od -25°C do +85°C (w zależności od jakości kabla nawet do -40°C).
- Kabel: zewnętrzny płaszcz PUR, przewody miedziane, oznaczenia kolorów: brązowy (BN), czarny (BK), niebieski (BU).
- Elastyczność: przewód odporny na wielokrotne zginanie oraz skręcanie.
Bezpieczeństwo i niezawodność – korek zaworowy MDCY06-4s
Stopień ochrony IP68 oznacza, że złącze może być stosowane w miejscach o dużym zapyleniu, pod wodą lub w warunkach dużej wilgotności. Materiał obudowy nie wchodzi w reakcje z olejami ani wieloma chemikaliami, co jest szczególnie istotne w środowisku przemysłowym.
Dodatkowe zabezpieczenia przed naciągami i zginaniem chronią przewody, a specjalne noty montażowe zapewniają długotrwałą, bezawaryjną eksploatację, nawet przy intensywnym użytkowaniu.
Typowe zastosowania korka zaworowego na kabel typu Deutsch DT06-4S
- Automatyka przemysłowa – rozgałęzianie zasilania i sygnałów do siłowników, czujników i zaworów.
- Pojazdy użytkowe, rolnicze, budowlane – pewne połączenia w trudnych warunkach polowych oraz na budowach.
- Aplikacje zasilające i sygnałowe – wszędzie tam, gdzie konieczna jest odporność na przecięcia, zginanie, środki chemiczne oraz czynniki atmosferyczne.
Korek zaworowy MDCY06-4s na kabel to sprawdzony wybór do wymagających aplikacji, gdzie liczy się niezawodność połączenia, odporność na warunki środowiskowe oraz szybki, intuicyjny montaż.
