Rozdzielacz typu Y M12 – M12, 4/3-piny
Męski prosty – gniazda 90°
Kodowanie A
LED (żółta/zielona)
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 5 mA |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 633 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

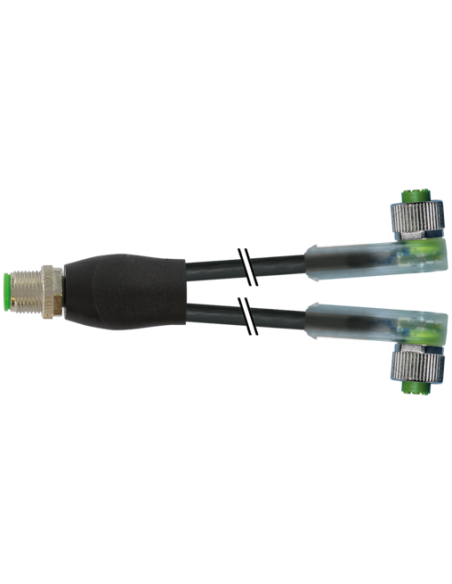

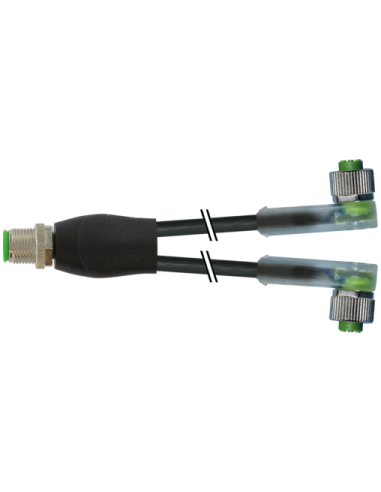

Rozdzielacz Y M12 / M12 żeński 90° LED – profesjonalne rozwiązanie dla automatyki i przemysłu
Rozdzielacz Y M12 / M12 żeński 90° LED to wytrzymały i niezawodny element pasywny wykorzystywany w systemach automatyki przemysłowej, maszynach, liniach produkcyjnych oraz w aplikacjach wymagających niezawodnego rozdziału sygnału lub zasilania. Produkt o kodzie 7000-40781-6330060 został zaprojektowany z myślą o bezpieczeństwie, łatwości podłączenia oraz wysokiej trwałości.
Charakterystyka i budowa rozdzielacza Y M12
Złącze M12 z kodowaniem A oraz gniazdami żeńskimi ustawionymi pod kątem 90° umożliwia wygodną i stabilną instalację nawet w trudno dostępnych miejscach maszyn i urządzeń. Rozdzielacz został wyposażony w sygnalizację LED (żółtą i zieloną), co pozwala na szybką diagnostykę prawidłowego połączenia i przesyłania sygnału.
- Wysoka odporność na czynniki chemiczne i oleje dzięki zastosowaniu obudowy z tworzywa PUR.
- Stopień ochrony IP65, IP66K, IP67 według EN IEC 60529 zapewnia zabezpieczenie przed pyłem oraz wodą, umożliwiając pracę w trudnych warunkach przemysłowych.
- Złącza 3- i 4-pinowe M12 – dedykowane do zastosowań sygnałowych i zasilających.
- Wytrzymały kabel o długości 0,6 m z wysoką elastycznością oraz powłoką PUR, wolną od szkodliwych substancji (bezołowiowy, bezhalogenowy, bezsilikonowy).
- Możliwość obsługi prądu do 4 A na styk (złącze) oraz obciążalność przewodu do 6 A.
Zalety i zastosowanie rozdzielacza typu Y M12 LED
Rozdzielacz Y M12 doskonale sprawdza się przy budowie sieci czujników, podłączeniu elementów wykonawczych, rozdziale sygnałów wejść/wyjść czy zasilaniu. Dzięki zastosowaniu łączenia typu Y, z jednego głównego złącza można wydzielić dwa niezależne odgałęzienia. Sygnalizacja LED informuje o stanie połączenia, co pozwala na szybkie wykrycie ewentualnych przerw czy błędów w układzie.
Typowe zastosowania:
- Automatyka przemysłowa – rozdzielanie sygnałów czujników i elementów wykonawczych.
- Linie produkcyjne i montażowe.
- Systemy transportu i logistyki automatycznej.
- Maszyny pakujące i sortujące.
- Szafy sterownicze.
- Robotyka przemysłowa.
Trwałość, bezpieczeństwo i łatwość instalacji
Rozdzielacz Y M12 / M12 żeński 90° LED jest kompatybilny ze standardami DIN EN 61076-2-101, co gwarantuje szeroką uniwersalność zastosowań. Metalowe elementy blokujące wykonane są z cynkowego odlewu ciśnieniowego i powłoki niklowanej, co zapewnia solidne, odporne na korozję połączenia. Konstrukcja umożliwia prosty montaż (włożone, przykręcone, zabezpieczenie przeciwwstrząsowe), a przewody zapewniają dużą liczbę cykli zgięć oraz odporność na skręcanie, co sprzyja pracy w ruchomych aplikacjach.
Kabel zapewnia wysoką odporność na promieniowanie UV, płomień oraz agresywne czynniki chemiczne i oleje, co czyni ten rozdzielacz idealnym rozwiązaniem do zastosowań w wymagających środowiskach przemysłowych.
Podsumowanie – Rozdzielacz Y M12 / M12 żeński 90° LED
Rozdzielacz Y M12 / M12 żeński 90° LED 7000-40781-6330060 to wydajny, bezawaryjny i uniwersalny komponent stosowany w automatyce przemysłowej, umożliwiający niezawodny rozdział energii i sygnałów w rozbudowanych systemach sterowania, zabezpieczając instalację dzięki wysokiej klasie ochrony oraz funkcji diagnostyki LED. Dzięki kompaktowej konstrukcji, wysokiej odporności i łatwości instalacji, znajduje szerokie zastosowanie w wielu sektorach przemysłu.
