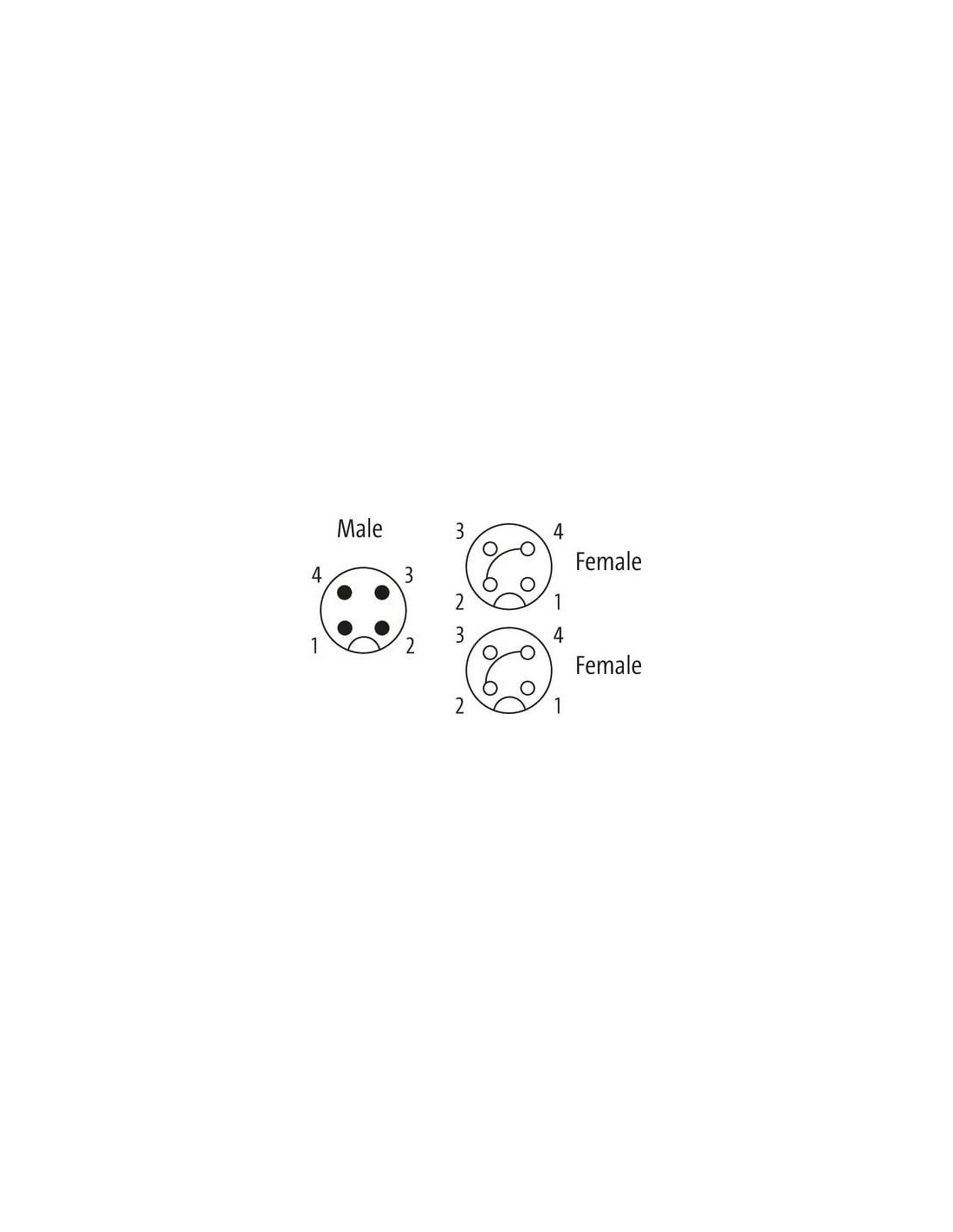

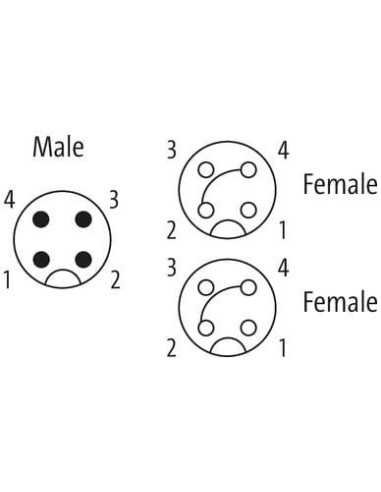

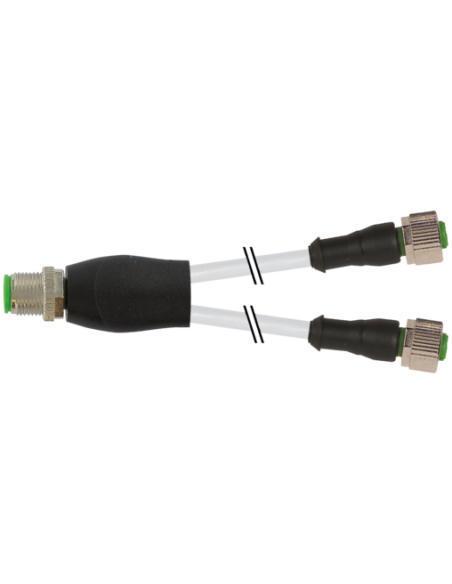

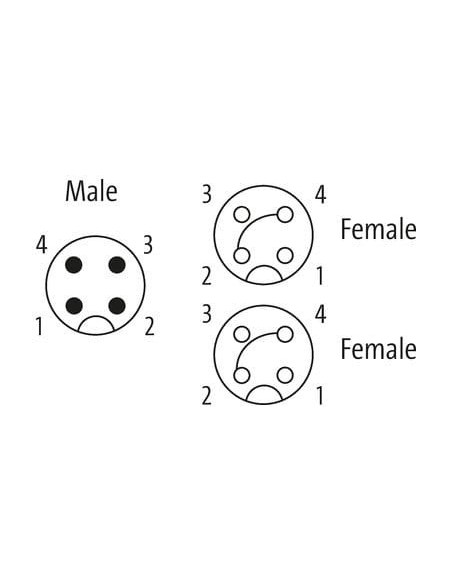

Rozdzielacz typu Y M12 – M12, 4-piny
Męski prosty – gniazda proste

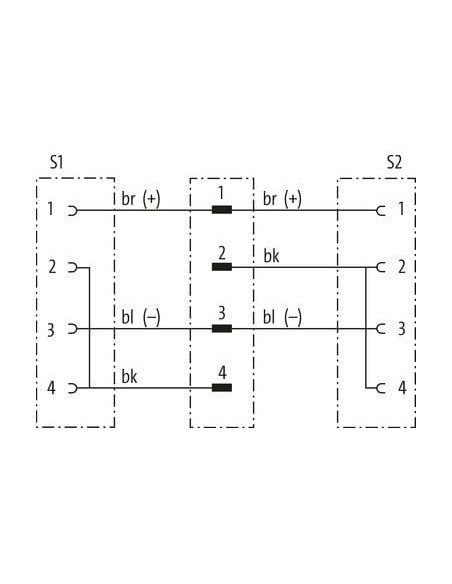

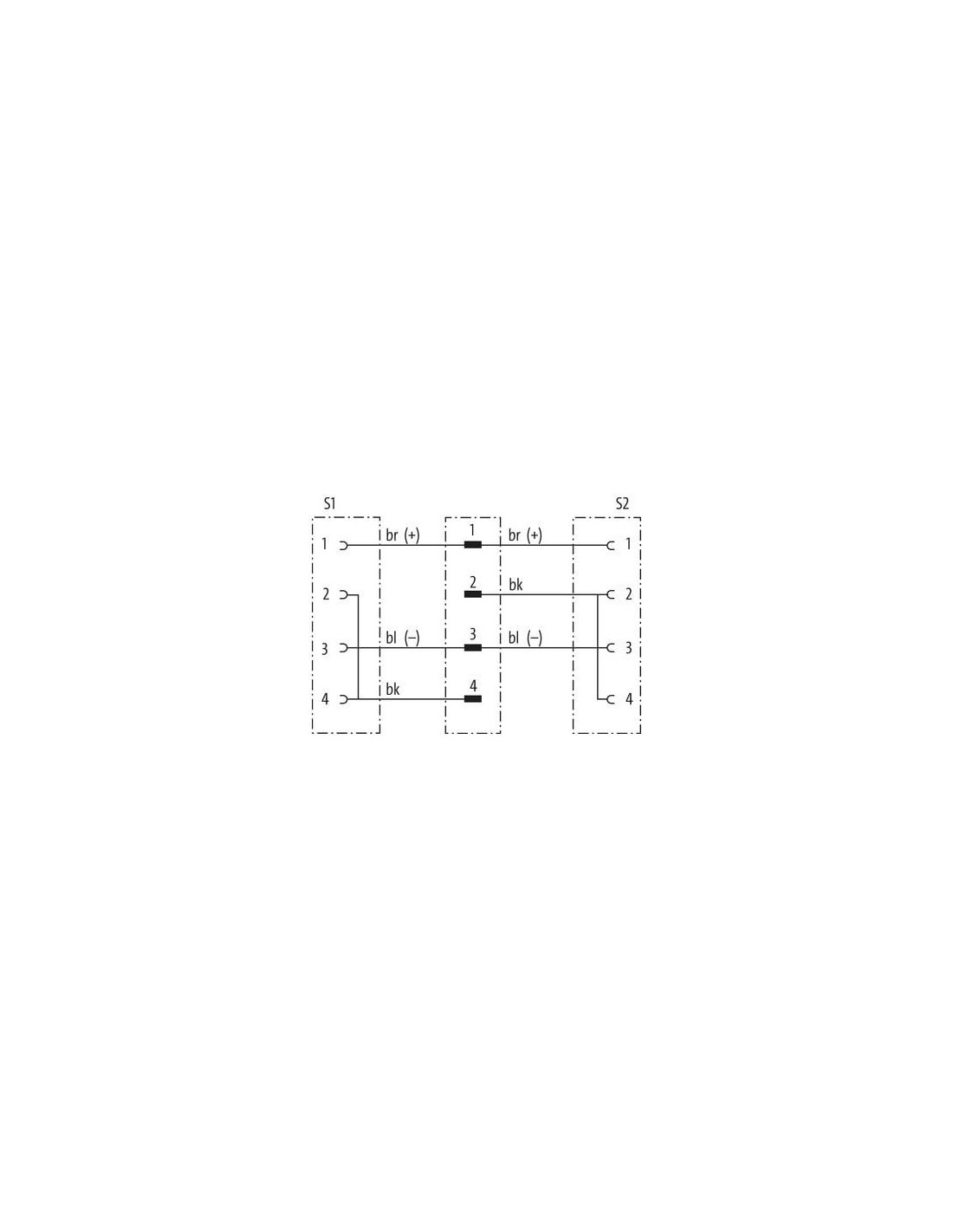

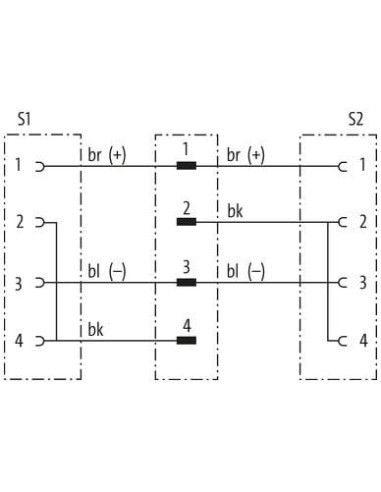

mostkowany
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 6 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Family construction form | M12 |
| Kodowanie | A |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 213 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 34,1 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Rozdzielacz Y M12 / M12 żeński prosty 7000-40721-2130600 – szczegółowy opis i zastosowanie
Rozdzielacz Y M12 / M12 żeński prosty o numerze katalogowym 7000-40721-2130600 to wysokiej jakości element przeznaczony do profesjonalnych instalacji przemysłowych. Dzięki zastosowaniu złączy M12, urządzenie stanowi uniwersalne rozwiązanie dla wielu aplikacji w środowiskach automatyki przemysłowej, robotyki oraz systemów transmisji sygnałów i zasilania.
Zastosowanie i funkcjonalność rozdzielacza Y M12 / M12
Rozdzielacz Y M12 umożliwia rozgałęzienie sygnałów lub zasilania do dwóch odbiorników, eliminując konieczność prowadzenia oddzielnych przewodów zasilających. Dzięki mostkowaniu pinów oraz gniazdom prostym (żeńskim), sprawdzi się zarówno przy łączeniu czujników i elementów wykonawczych, jak i w połączeniach magistralowych w rozbudowanych instalacjach automatyki.
- Idealny do instalacji maszyn oraz systemów automatyki, wszędzie tam, gdzie liczy się niezawodne i szybkie podłączenie wielu urządzeń.
- Odporność na warunki przemysłowe potwierdzona klasami ochrony IP65, IP66K oraz IP67.
- Stosowany także w systemach transportu, robotyki oraz w przemyśle spożywczym — szczególnie w miejscach narażonych na działanie olejów i substancji chemicznych.
Konstrukcja i zalety rozdzielacza Y M12
Produkt wykonano z wytrzymałego tworzywa PUR, co zapewnia dobrą odporność chemiczną i na oleje. Elementy metalowe powlekane są niklem, co gwarantuje trwałość mechaniczną oraz zabezpieczenie przed korozją, a uszczelnienie FKM zwiększa bezpieczeństwo w trudnych warunkach eksploatacji.
- Kompaktowe wymiary: średnica złącza Ø15 mm, długość 50 mm
- Standard gwintu: M12 x 1
- Zabezpieczenie przeciwwstrząsowe poprzez montaż przez włożenie i zakręcenie
- Wytrzymałość temperaturowa: od -25°C do +85°C (obudowa)
- Długość przewodu: 6 m, z możliwością zamówienia innych długości na życzenie
- Wysoka obciążalność prądowa: aż do 4 A na każdy styk
Typowe zastosowania rozdzielacza Y M12 w przemyśle
Rozdzielacz Y M12 znajduje zastosowanie w miejscach, gdzie konieczne jest efektywne rozgałęzienie sygnałów oraz zasilania przy zachowaniu wysokich wymagań jakościowych. Najczęściej wykorzystywany jest:
- w układach automatyki maszyn produkcyjnych,
- w czujnikach i siłownikach,
- w systemach sterowania procesami,
- w aplikacjach transportowych i magazynowych,
- w systemach pomiarowych i kontrolnych.
Podsumowanie – rozdzielacz Y M12 / M12 dla profesjonalnych aplikacji automatyki
Rozdzielacz Y M12 / M12 żeński prosty 7000-40721-2130600 to niezawodny element połączeniowy przeznaczony do szybkiego i bezpiecznego dzielenia sygnału oraz zasilania. Konstrukcja wspiera łatwy montaż oraz zapewnia ochronę przed czynnikami zewnętrznymi, takimi jak woda, oleje i chemia przemysłowa. Dzięki uniwersalności standardu M12 oraz klasom ochrony IP, rozdzielacz można stosować w wielu instalacjach przemysłowych oraz automatyki budynkowej.
