Rozdzielacz typu Y M12 – M12, 4/3-piny
Męski prosty – gniazda proste
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Kodowanie | A |
| Liczba biegunów | 3 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 213 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 34,1 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

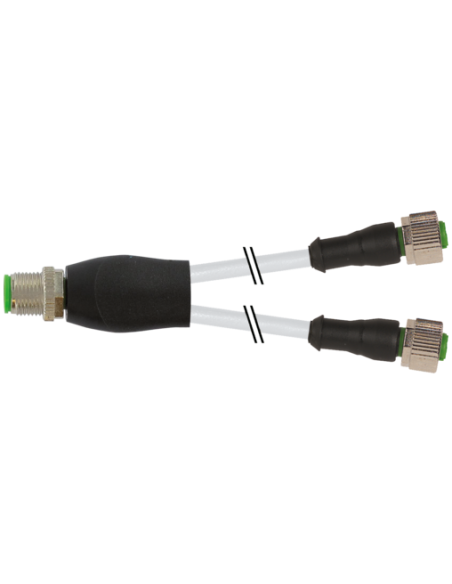

Rozdzielacz Y M12 / M12 żeński prosty 7000-40701-2130300 – Rozgałęźnik do instalacji przemysłowych
Rozdzielacz Y M12 / M12 żeński prosty o kodzie 7000-40701-2130300 to element instalacyjny wysokiej jakości, który umożliwia wygodne rozdzielanie sygnałów lub zasilania w aplikacjach automatyki przemysłowej, maszynach oraz systemach sterowania. Stanowi niezawodne rozwiązanie dla wymagających środowisk dzięki solidnej konstrukcji i podwyższonej odporności na czynniki chemiczne oraz oleje.
Zastosowania i możliwości wykorzystania rozdzielacza Y M12
Rozdzielacz Y M12 znajduje szerokie zastosowanie w branżach takich jak:
- Automatyka przemysłowa – rozgałęzianie sygnałów czujników, elementów wykonawczych oraz urządzeń pomiarowych;
- Budowa maszyn – łączenie oraz dystrybucja zasilania i sygnałów przy użyciu połączeń M12;
- Systemy transportowe – szybka i bezpieczna komunikacja między urządzeniami;
- Przemysł spożywczy, chemiczny i opakowaniowy – dzięki wysokiej odporności materiałowej.
Produkt pozwala na łatwe podłączenie dwóch przewodów do jednego gniazda M12, co upraszcza układ połączeń, zwiększa estetykę instalacji i poprawia jej niezawodność.
Kluczowe cechy rozdzielacza Y M12 / M12
- Wysoki stopień ochrony IP65, IP66K, IP67 – odporność na wilgoć, kurz oraz mycie ciśnieniowe;
- Solidna obudowa z tworzywa PUR oraz osłony kablowe zapewniające odporność chemiczną;
- Złącza M12 – standardowe 4- i 3-pinowe, kompatybilne z szeroką gamą urządzeń;
- Pozłacane styki – zapewniają trwałość połączeń i niską rezystancję kontaktu;
- Blokada mechaniczna – metalowe gwinty (M12 x 1), gwarantujące solidny montaż oraz odporność na wstrząsy;
- Kodowanie A – ułatwia prawidłową identyfikację wyprowadzeń;
- Odpowiedni do peszli oraz rur ochronnych o średnicy wewnętrznej 10 mm.
Bezpieczeństwo i trwałość połączeń – Rozdzielacz M12
Rozdzielacz Y M12 wykonany jest z materiałów zapewniających niezawodność w szerokim zakresie temperatur od -25°C do +85°C, przy zachowaniu elastyczności oraz odporności na naprężenia mechaniczne. Obudowa wykorzystuje stop cynku oraz wysokiej klasy tworzywa, a uszczelnienia wykonano z FKM, co sprzyja długiej i bezproblemowej eksploatacji.
Parametry przewodów i instalacji – Rozdzielacz kablowy Y M12
- Długość kabla: 3 m
- Kolor izolacji: Szary
- Materiał płaszcza: PVC, odporny na oleje, bezhalogenowy, bezołowiowy
- Znamionowe napięcie pracy: do 250 V AC / DC
- Prąd roboczy na styk: do 4 A
- Przewodniki miedziane, klasa 5, o przekroju 0,34 mm²
- Promień gięcia: 5x średnica zewnętrzna (montaż stały), 10x (montaż ruchomy)
- Odporność na płomień, oleje, chemikalia i benzynę
Zalety i typowe korzyści zastosowania rozdzielacza Y M12 / M12
Zastosowanie rozdzielacza Y M12 / M12 pozwala na efektywne uproszczenie okablowania, redukuje liczbę wymaganych złącz oraz zwiększa szybkość i wygodę instalacji. Rozdzielacz sprawdzi się w miejscach o ograniczonej przestrzeni, gdzie wymagana jest dystrybucja sygnału do kilku urządzeń.
Produkt spełnia wymagania normy DIN EN 61076-2-101 (M12), co umożliwia łatwą integrację w istniejących systemach przemysłowych zgodnych ze standardem M12.
Dzięki właściwościom materiałowym oraz wysokiej odporności na obciążenia mechaniczne i chemiczne, stanowi doskonały wybór do aplikacji przemysłowych wymagających pewnych i trwałych połączeń.
