Rozdzielacz Y
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
Inne długości kabli są dostarczane na życzenie.

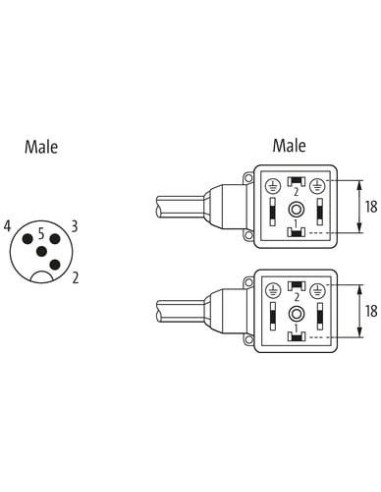

Męski prosty – męski 90°
M12, 4-piny
Kodowanie A
MSUD
Typ A (18 mm)
Dioda LED (żółta)
Dioda/Dioda Z
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
| Długość kabla | 2 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M3 |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MSUD |
| Gwint | M12 x 1 |
| Materiał | PBT |
| Liczba biegunów | 4 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Strona 3
| Typ montażu | włożone, przykręcone |
| Family construction form | MSUD |
| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 24 V |
| Napięcie robocze AC min. | 19,2 V |
| Napięcie robocze AC maks. | 28,8 V |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Szczytowe napięcie wyłączające maks. | 55 V |
| Prąd roboczy na styk maks. | 4 A |
| Pobór prądu maks. | 15 mA |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Dodatkowy obwód | Dioda, Z-Diode |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 226 |
| Rodzaj przewodu | 2 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | czarny 1, czarny 2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 55,33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,8 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 12 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |

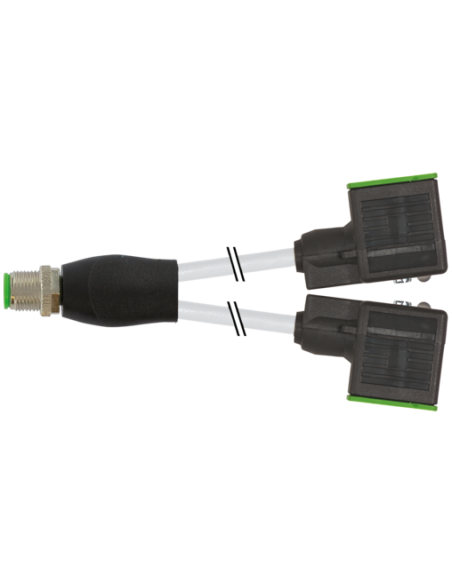

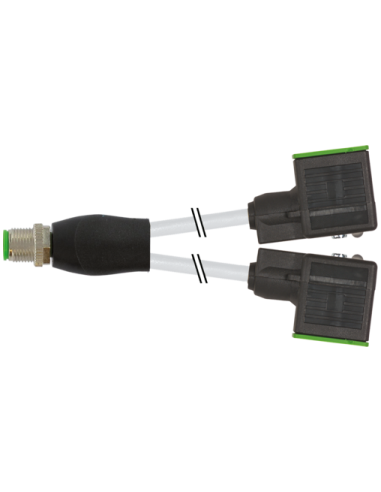

Rozdzielacz Y M12 do zaworów – Złącze MSUD format A 18mm | Kod: 7000-42401-2260200
Rozdzielacz Y M12 / zawór MSUD format A 18mm to specjalistyczny przewód przeznaczony do efektywnego rozdzielania sygnałów i zasilania dla dwóch zaworów elektromagnetycznych z jednej linii złącza M12. Produkt wyposażony jest w dwa złącza zaworowe o standardzie MSUD typu A (18 mm) oraz solidne złącze prostokątne M12, co zapewnia elastyczność podczas integracji z systemami automatyki przemysłowej.
Zalety i cechy rozdzielacza Y M12 / Zawór MSUD format A
- Praktyczna konstrukcja w kształcie Y – umożliwia szybkie i uporządkowane połączenie dwóch zaworów z jednym przewodem zasilającym M12.
- Odporność chemiczna i mechaniczna – korpus wykonany z wytrzymałego tworzywa sztucznego odpornego na działanie olejów oraz wielu czynników chemicznych.
- Stopień ochrony IP67 – gwarantuje niezawodność w trudnych warunkach przemysłowych, chroniąc przed pyłem i wilgocią.
- Przewód o długości 2 m wykonany z wysokiej jakości PUR – elastyczny, trwały oraz odporny na zginanie i uszkodzenia mechaniczne.
- Wskaźniki LED (żółte) – umożliwiają szybką diagnozę stanu pracy zaworu na miejscu instalacji.
- Zabezpieczenie diodami i warystorami – chroni układ przed przepięciami i gwarantuje dłuższą żywotność urządzeń.
- Kodowanie A | MSUD typ A (18 mm) – zgodność z normą DIN EN 61076-2-101 zapewnia szeroką kompatybilność z urządzeniami automatyki.
Typowe zastosowania rozdzielacza Y M12
Rozdzielacz Y M12 z zaworami MSUD format A 18mm jest idealnym rozwiązaniem wszędzie tam, gdzie wymagana jest niezawodna dystrybucja sygnałów i zasilania do zaworów elektromagnetycznych w instalacjach przemysłowych. Znajduje zastosowanie w:
- Automatyce przemysłowej – sterowanie siłownikami i zaworami w maszynach produkcyjnych, pakujących czy montażowych.
- Systemach pneumatycznych i hydraulicznych – łatwe połączenie i rozdzielenie sygnałów do wysp zaworowych.
- Przemyśle spożywczym, chemicznym i motoryzacyjnym – wysoka odporność na czynniki środowiskowe pozwala na stosowanie produktu w wymagających aplikacjach.
- Panelach sterowniczych i rozdzielnicach – jako praktyczne rozwiązanie plug&play minimalizujące czas okablowania.
Parametry funkcjonalne i bezpieczeństwo
Rozdzielacz Y M12 gwarantuje niezawodne połączenie sygnałowe oraz zasilające z zachowaniem wysokich norm bezpieczeństwa. Powłoka styku pozłacana lub posrebrzana zapewnia niską rezystancję przejścia, a blokada wykonana z niklowanego odlewu cynkowego zwiększa odporność na uszkodzenia mechaniczne. Dodatkowe uszczelnienie z PUR minimalizuje ryzyko penetracji wilgoci. Produkt spełnia wymagania środowiskowe dzięki pracy w szerokim zakresie temperatur od -25°C do +85°C oraz odporności na płomienie (zgodność z IEC 60332-2-2).
Budowa przewodu i dane elektryczne
- Typ złącza: M12, 4-piny, kodowanie A
- Liczba biegunów: 4
- Długość kabla: 2 m (inne długości na zamówienie)
- Napięcie pracy: 24V AC/DC (zakres do 30V DC)
- Maksymalny prąd roboczy: 4A na styk
- Materiał powłoki kabla: PUR (powłoka odporna na olej, chemikalia i promieniowanie UV)
Kompatybilność i montaż rozdzielacza Y M12
Złącza typu MSUD (A) są szeroko wykorzystywane w europejskim przemyśle automatyki – łatwy montaż poprzez włożenie i dokręcenie zapewnia stabilność oraz niską podatność na błędy podczas instalacji. Konstrukcja umożliwia podłączenie zarówno przewodów w pozycjach prostych, jak i pod kątem 90°, co zwiększa elastyczność podczas projektowania i zabudowy szaf sterowniczych.
Rozdzielacz Y M12 / zawór MSUD format A 18mm 7000-42401-2260200 to niezawodne i uniwersalne rozwiązanie do integracji komponentów automatyki przemysłowej, gwarantujące szybki i bezproblemowy montaż, wysoką odporność na czynniki środowiskowe oraz wieloletnią trwałość nawet w wymagających aplikacjach.
