5 ports
Switch zarządzalny PROFINET
Konektory znajdują się w zakładce "Technika podłączania".
Dane elektryczne | Zasilanie
| Napięcie robocze DC min. | 9,5 V |
| Napięcie robocze DC maks. | 31,5 V |
| Pobór prądu min. | 97,5 mA |
| Pobór prądu maks. | 162,5 mA |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
| Auto-Crossover | tak |
| Auto-Negotiation | tak |
| Duplex | Full duplex |
| Ramki LLDP | Przekierowanie |
| Topologia pierścienia | RSTP, MRP, STP |
| Rodzaj przełączania | managed |
Komunikacja przemysłowa | Profinet
| FSU (Fast-Start-Up) | nie |
| Klient MRP | tak |
| PROFINET Netload Class | I |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | B |
| Specyfikacja PROFINET | V2.3 |
| Shared Device/Input | nie |
Komunikacja przemysłowa | Funkcje IIoT
| Webserver | HTTP, HTTPS |
Switch Management
| Adresowanie | Klient BOOTP/DHCP, DCP, SSH-Befehlszeile |
| RSTP (IEEE 802.1D-2004, IEC 62439-1) | Domyślnie wł. |
| Simple Network Management Protocol (SNMP) | v1 + v2c + v3 (domyślnie aktywne) |
| VLAN managed (IEEE 802.1Q) | nie |
| Synchronizacja czasu | Zegar czasu rzeczywistego, Klient NTP |
Diagnozy
| Styk sygnalizacyjny | nie |
| Diagnostyka | brak napięcia |
| Zdalna obsługa | Klient Open VPN |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Odbicie lustrzane portu | 1:1 |
| RMON | tak |
| SNMP Traps | tak |
| Syslog | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 3-otworowe mocowanie śrubowe |
| Wysokość | 105 mm |
| Szerokość | 60 mm |
| Głębokość | 40 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 4, 5 |
Typ przyłącza 1
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |

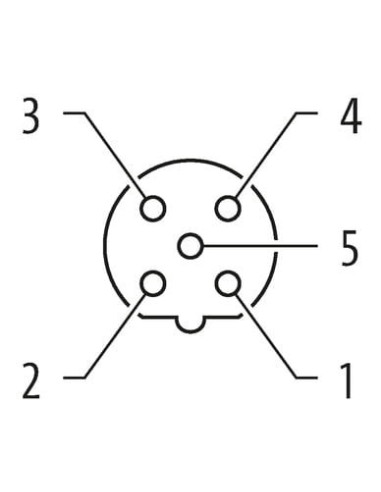

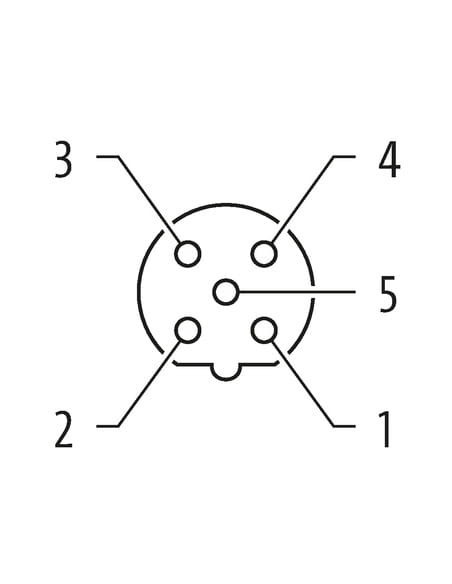

Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (UB 1) |
| PIN 2 | RD |
| PIN 3 | 0 V |
| PIN 4 | TD |
| PIN 5 | n.c. |

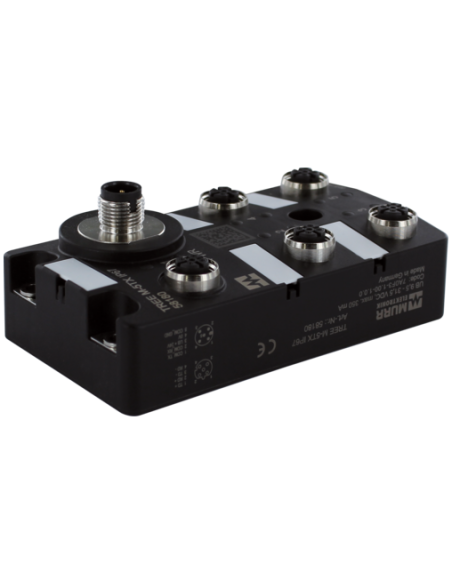

Przełącznik ProfiNet 5x10/100 IP67 M12 58184 – przemysłowy switch zarządzalny
Przełącznik ProfiNet 5x10/100 IP67 M12 (kod produktu: 58184) to zaawansowane urządzenie sieciowe, przeznaczone do zastosowań w wymagającym środowisku przemysłowym. Switch zarządzalny wspiera protokół PROFINET, umożliwiając niezawodną komunikację w czasie rzeczywistym w automatyce przemysłowej.
Zastosowanie i możliwości wykorzystania przełącznika sieciowego ProfiNet
Urządzenie dedykowane jest do rozbudowanych systemów automatyki, maszyn produkcyjnych oraz instalacji przemysłowych, gdzie niezawodność, odporność na czynniki środowiskowe i zarządzalność są kluczowe. Dzięki obudowie o zwiększonym stopniu ochrony IP67, przełącznik może być instalowany bezpośrednio w strefach narażonych na wilgoć, kurz i wibracje.
- Idealny do zastosowań w przemyśle ciężkim, spożywczym, motoryzacyjnym, logistyce oraz transporcie wewnętrznym.
- Możliwość integracji z systemami sterowania opartymi na protokole PROFINET.
- Stosowany w sieciach Ethernet jako element redundancji oraz w architekturach pierścieniowych, wspierających topologie RSTP, MRP, STP.
- Umożliwia montaż w trudno dostępnych miejscach bez konieczności dodatkowej ochrony obudowy.
Najważniejsze zalety przełącznika ProfiNet M12 5-portowego
Odporność na warunki przemysłowe – dzięki szczelnej obudowie z tworzywa sztucznego oraz złączom M12 przystosowanym do trudnych warunków pracy, urządzenie zapewnia stabilność działania nawet w miejscach o dużym zapyleniu, wilgotności lub narażonych na mechaniczne uszkodzenia.
Zaawansowane funkcje zarządzania siecią – pełne wsparcie dla zarządzania i diagnostyki sieci dzięki możliwości konfiguracji przez SSH, BOOTP/DHCP, DCP oraz przez przeglądarkę (oprogramowanie webserver - HTTP, HTTPS). Oferuje protokoły bezpieczeństwa i diagnostyki, takie jak SNMP, Syslog, RMON oraz obsługę Open VPN.
Łatwość integracji i montażu – kompaktowa konstrukcja (wysokość 105 mm, szerokość 60 mm, głębokość 40 mm) oraz 3-otworowe mocowanie śrubowe pozwalają na szybką i bezproblemową instalację w szafach sterowniczych, rozdzielniach oraz bezpośrednio na maszynach.
Typowe zastosowania przełącznika ProfiNet 58184
- Tworzenie i rozbudowa przemysłowych sieci PROFINET/Ethernet
- Budowa redundantnych architektur sieciowych (topologia pierścieniowa - RSTP/MRP/STP)
- Łączność maszyn, urządzeń oraz paneli operatorskich w automatyce
- Rozszerzanie sieci w trudnych środowiskach (linia produkcyjna, strefy zewnętrzne, hale produkcyjne)
- Integracja z systemami monitoringu pracy maszyn oraz zarządzania energią
Budowa i podłączenie – złącza M12 i niezawodna komunikacja
Przełącznik wyposażony jest w 5 portów Fast Ethernet (10/100 MBit/s) ze złączami M12 typu D-coded oraz złącze zasilania M12 typu A-coded. Zapewnia to wysoką odporność mechaniczną oraz pewność połączenia w każdych warunkach.
Podstawowe cechy połączeń:
- Czytelne kodowanie i oznaczenie pinów na złączach M12 – łatwość podłączania
- Wytrzymałość na moment obrotowy do 0,6 Nm – stabilność mechaniczna
- Bezpieczna eksploatacja w rozległych sieciach i automatyzacji
Podsumowanie
Przełącznik ProfiNet 5x10/100 IP67 M12 58184 stanowi profesjonalne rozwiązanie do budowy niezawodnych, zarządzanych sieci przemysłowych, gdzie wymagane są wysokie standardy bezpieczeństwa, odporności na warunki środowiskowe oraz elastyczność w integracji z różnorodnymi systemami automatyki.
