Seria produktów Xelity jest zaprojektowana do stosowania w środowskach przemysłowych. Przełączniki są wyposażone w porty TX do skrętek kablowych.

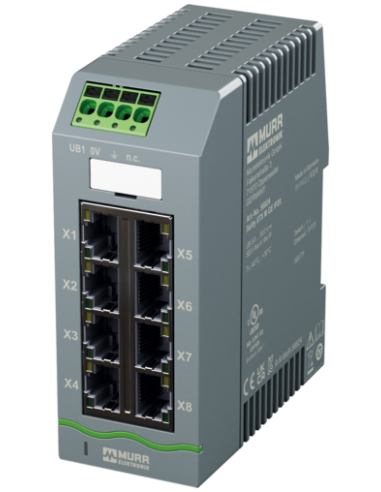

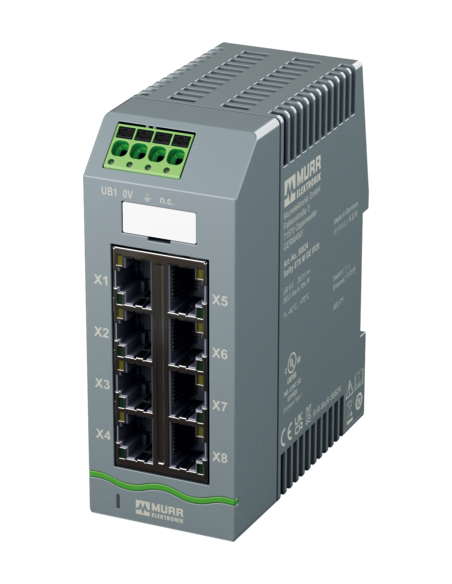

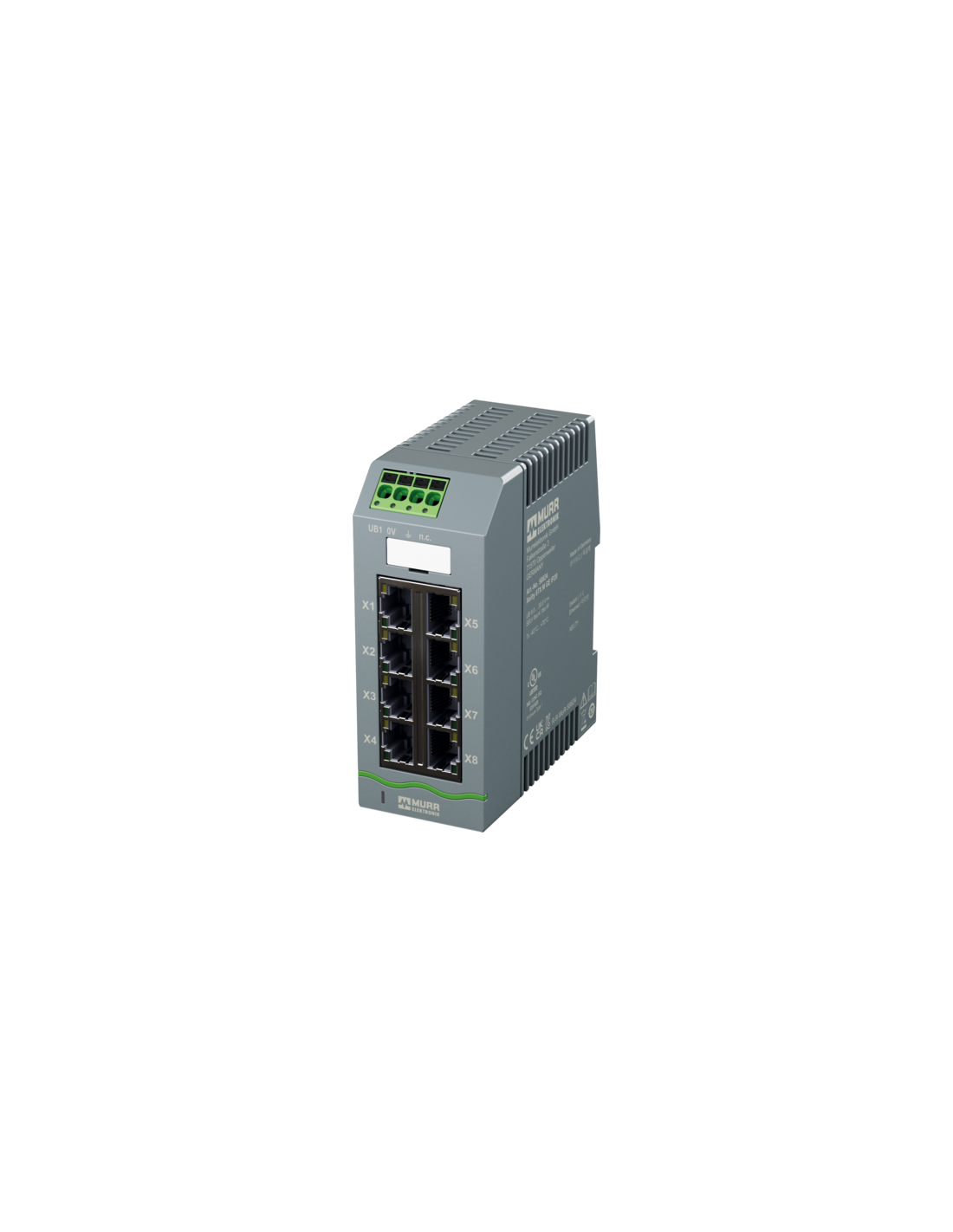

Przełącznik 8-portowy, zarządzany, PROFINET w obudowie z tworzywa sztucznego IP20
8 portów RJ45 o gigabitowej szybkości transmisji danych
Przyłącze zasilania poprzez zaciski wtykowe push-in
Konektory znajdują się w zakładce "Technika podłączania".
Połącz produkt
Przewód sygnałowyPokaż wszystko
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 9 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd jałowy min. | 112,5 mA |
| Prąd jałowy maks. | 187,5 mA |
| Pobór mocy maks. | 3,6 W |
| Pobór prądu maks. | 400 mA |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
| Szybkość transmisji danych maks. | 1000 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
| Auto-Crossover | tak |
| Auto-Negotiation | tak |
| Duplex | Full duplex |
| Ramki LLDP | Przekierowanie |
| Topologia pierścienia | RSTP, STP |
| Rodzaj przełączania | managed |
Komunikacja przemysłowa | Profinet
| FSU (Fast-Start-Up) | nie |
| Klient MRP | tak |
| PROFINET Netload Class | III |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | B |
| Specyfikacja PROFINET | V2.4 |
| Shared Device/Input | nie |
Komunikacja przemysłowa | Funkcje IIoT
| Webserver | HTTPS |
Switch Management
| Adresowanie | Klient BOOTP/DHCP, DCP, SSH-Befehlszeile |
| NAT | 1:1 |
| RSTP (IEEE 802.1D-2004, IEC 62439-1) | Domyślnie wł. |
| Simple Network Management Protocol (SNMP) | v1 + v2c + v3 (domyślnie aktywne) |
| VLAN managed (IEEE 802.1Q) | tak |
| VLANs maks. (IEEE 802.1Q) | 64 |
| Synchronizacja czasu | Zegar czasu rzeczywistego, Klient NTP |
Diagnozy
| Styk sygnalizacyjny | nie |
| Diagnostyka | brak napięcia |
| Zdalna obsługa | Klient Open VPN |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Odbicie lustrzane portu | 1:1, N:1 |
| RMON | tak |
| SNMP Traps | tak |
| Syslog | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Zabezpieczenie polaryzacji | tak |
| Ochrona przeciwprzepięciowa | tak |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | szary |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |

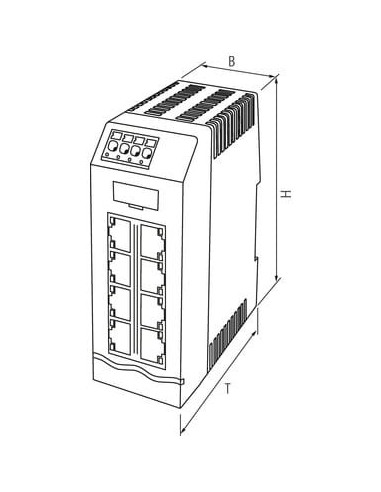

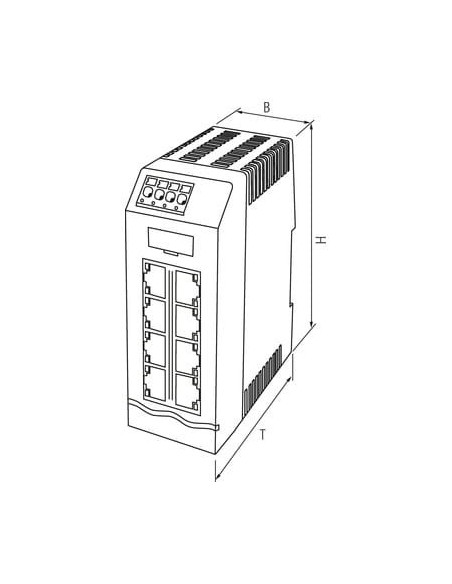

| Wysokość | 105 mm |
| Szerokość | 41,6 mm |
| Głębokość | 85,1 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 75 °C |
| Obniżenie wartości znamionowych od | 65 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
| Temperatura transportu min. | -40 °C |
| Temperatura transportu maks. | 85 °C |
| Względna wilgotność powietrza min. (praca) | 5 % |
| Względna wilgotność powietrza maks. (praca) | 95 % bez kondensacji |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 8 |
Typ przyłącza 1
| Family construction form | RJ45 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 8 |
| PIN 1 | DA + |
| PIN 2 | DA - |
| PIN 3 | DB + |
| PIN 4 | DC + |
| PIN 5 | DC - |
| PIN 6 | DB - |
| PIN 7 | DD + |
| PIN 8 | DD - |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 24 V DC (UB 1) |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | n.c. |
Przełącznik zarządzalny Xelity 8TX 1000Mbit 58825 – nowoczesna komunikacja przemysłowa
Przełącznik zarządzalny Xelity 8TX (kod produktu: 58825) to zaawansowane rozwiązanie przeznaczone do integracji sieci w przemysłowych systemach automatyki. Urządzenie oferuje 8 portów gigabitowych RJ45, co gwarantuje szybki, niezawodny przesył danych oraz efektywność pracy nawet w najbardziej wymagających aplikacjach przemysłowych.
Wysoka wydajność i kompatybilność z PROFINET
Dzięki obsłudze protokołu PROFINET oraz standardom komunikacji przemysłowej, przełącznik Xelity 8TX doskonale sprawdza się w zaawansowanych instalacjach sterowania oraz automatyki. Oferowana przepustowość do 1000 Mbit/s umożliwia transfer dużych ilości danych bez opóźnień, a zarządzanie ruchem sieciowym zapewnia bezpieczeństwo oraz optymalizację transferu.
Zalety i główne cechy przełącznika Xelity 8TX 58825
- 8 portów RJ45 o przepustowości 1 Gbit/s
- Zarządzanie przez protokół PROFINET, SNMP oraz VLAN
- Wytrzymała obudowa z tworzywa sztucznego o stopniu ochrony IP20
- Łatwość montażu na szynie DIN (TH35, EN 60715)
- Zakres pracy w szerokim przedziale temperatur: od -40°C do +75°C
- Wsparcie dla funkcji takich jak: Auto-Negotiation, Auto-Crossover, RSTP, STP
- Zdalna diagnostyka oraz zdalna obsługa dzięki integracji OpenVPN i wbudowanemu serwerowi WWW HTTPS
Typowe zastosowania zarządzalnego przełącznika przemysłowego
Przemysłowy przełącznik Xelity 8TX znajduje zastosowanie w zautomatyzowanych liniach produkcyjnych, instalacjach robotycznych, systemach transportu wewnętrznego, rozproszonych systemach sterowania oraz w sektorze logistyki. Dzięki szerokiej kompatybilności z protokołami przemysłowymi możliwa jest integracja z różnorodnymi urządzeniami i systemami przemysłowymi wymagającymi niezawodnej i szybkiej transmisji danych.
Urządzenie zostało zaprojektowane z myślą o ciągłej pracy w warunkach przemysłowych, oferując dodatkowe zabezpieczenia, takie jak ochrona przeciwprzepięciowa oraz zabezpieczenie przed odwrotną polaryzacją zasilania.
Możliwości konfiguracyjne i elastyczne zarządzanie siecią
Dzięki szerokim opcjom zarządzania (adresowanie DHCP, DCP, SSH, serwer WWW HTTPS) oraz modularnej budowie, Xelity 8TX 58825 daje pełną kontrolę nad siecią, umożliwiając szybkie dostosowanie do indywidualnych potrzeb danego środowiska produkcyjnego.
Wytrzymałość mechaniczna i łatwy montaż
Wytrzymała, kompaktowa obudowa oraz łatwy montaż na standardowej szynie DIN sprawiają, że przełącznik doskonale sprawdza się w szafach sterowniczych, rozdzielnicach oraz innych obudowach przemysłowych. Złącza push-in pozwalają na szybkie i pewne podłączenie zasilania.
