Seria produktów Xelity jest zaprojektowana do stosowania w środowskach przemysłowych. Przełączniki są wyposażone w porty TX do skrętek kablowych.

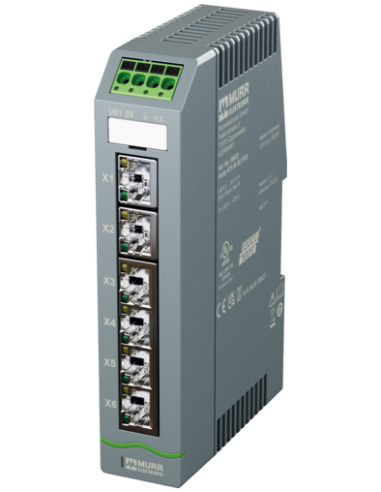

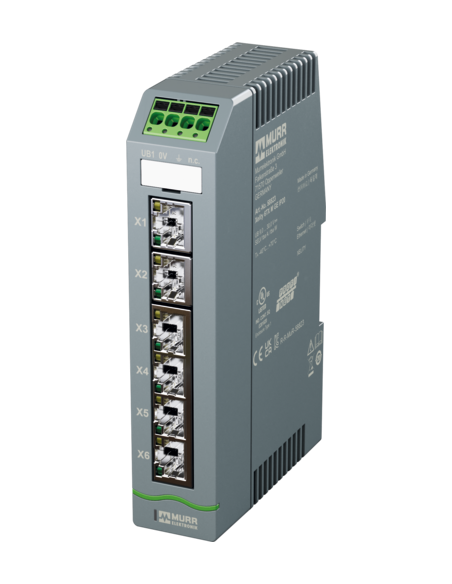

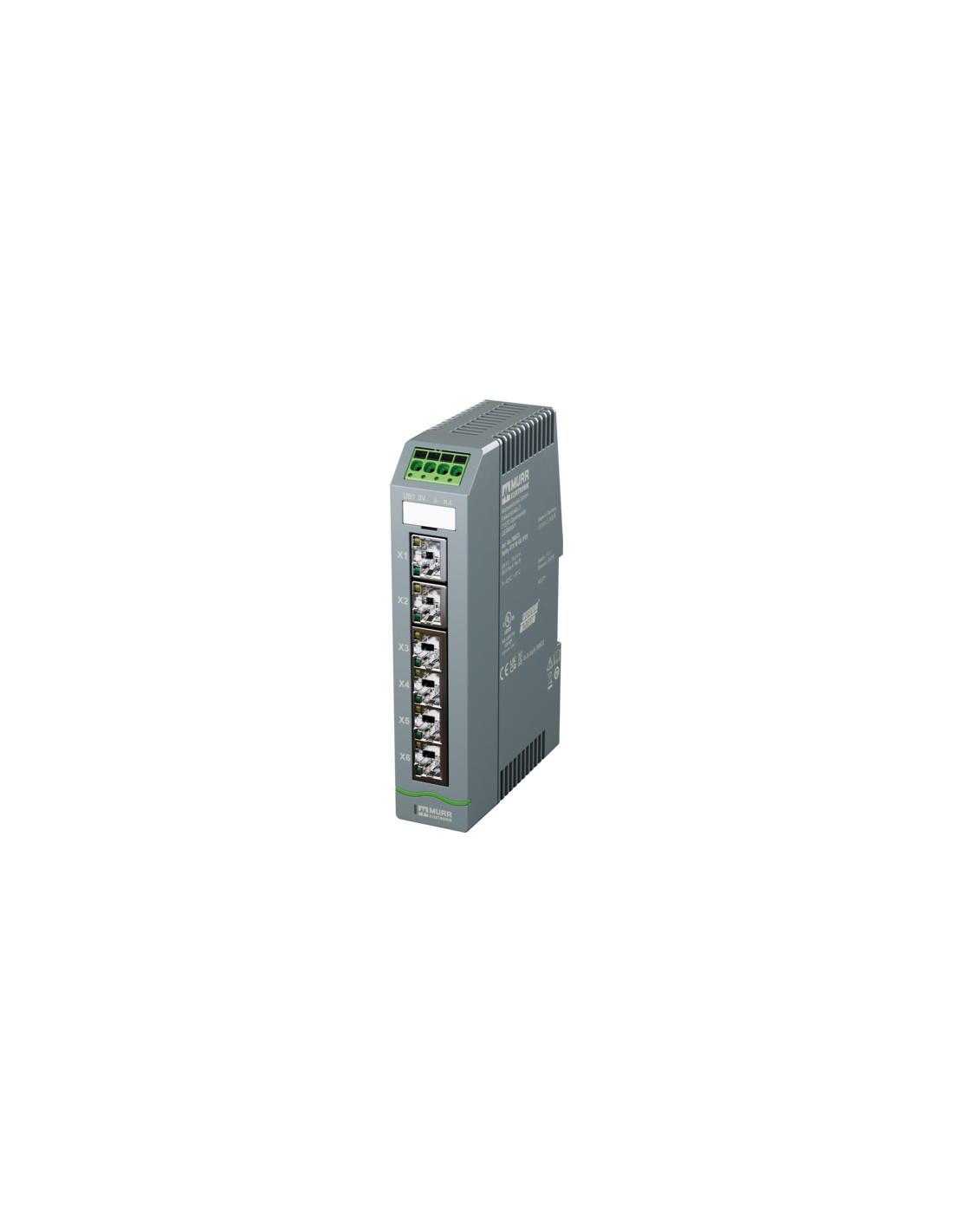

Przełącznik 6-portowy, zarządzany, PROFINET w obudowie z tworzywa sztucznego IP20
6 portów RJ45 o gigabitowej szybkości transmisji danych
Przyłącze zasilania poprzez zaciski wtykowe push-in
Konektory znajdują się w zakładce "Technika podłączania".
Połącz produkt
Przewód sygnałowyPokaż wszystko
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 9 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd jałowy min. | 97,5 mA |
| Prąd jałowy maks. | 162,5 mA |
| Pobór mocy maks. | 3,3 W |
| Pobór prądu maks. | 350 mA |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
| Szybkość transmisji danych maks. | 1000 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
| Auto-Crossover | tak |
| Auto-Negotiation | tak |
| Duplex | Full duplex |
| Ramki LLDP | Przekierowanie |
| Topologia pierścienia | RSTP, STP |
| Rodzaj przełączania | managed |
Komunikacja przemysłowa | Profinet
| FSU (Fast-Start-Up) | nie |
| Klient MRP | tak |
| PROFINET Netload Class | III |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | B |
| Specyfikacja PROFINET | V2.4 |
| Shared Device/Input | nie |
Komunikacja przemysłowa | Funkcje IIoT
| Webserver | HTTPS |
Switch Management
| Adresowanie | Klient BOOTP/DHCP, DCP, SSH-Befehlszeile |
| RSTP (IEEE 802.1D-2004, IEC 62439-1) | Domyślnie wł. |
| Simple Network Management Protocol (SNMP) | v1 + v2c + v3 (domyślnie aktywne) |
| VLAN managed (IEEE 802.1Q) | tak |
| VLANs maks. (IEEE 802.1Q) | 64 |
| Synchronizacja czasu | Zegar czasu rzeczywistego, Klient NTP |
Diagnozy
| Styk sygnalizacyjny | nie |
| Diagnostyka | brak napięcia |
| Zdalna obsługa | Klient Open VPN |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Odbicie lustrzane portu | 1:1, N:1 |
| RMON | tak |
| SNMP Traps | tak |
| Syslog | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Zabezpieczenie polaryzacji | tak |
| Ochrona przeciwprzepięciowa | tak |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | szary |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |

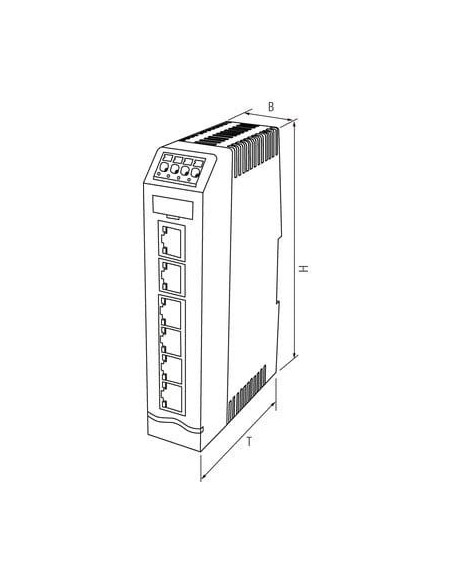

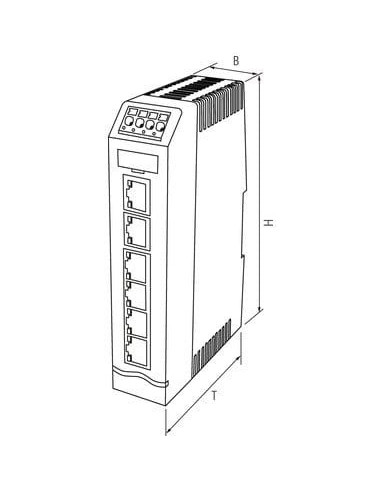

| Wysokość | 140 mm |
| Szerokość | 30 mm |
| Głębokość | 85,1 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 75 °C |
| Obniżenie wartości znamionowych od | 70 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
| Temperatura transportu min. | -40 °C |
| Temperatura transportu maks. | 85 °C |
| Względna wilgotność powietrza min. (praca) | 5 % |
| Względna wilgotność powietrza maks. (praca) | 95 % bez kondensacji |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 6 |
Typ przyłącza 1
| Family construction form | RJ45 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 8 |
| PIN 1 | DA + |
| PIN 2 | DA - |
| PIN 3 | DB + |
| PIN 4 | DC + |
| PIN 5 | DC - |
| PIN 6 | DB - |
| PIN 7 | DD + |
| PIN 8 | DD - |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 24 V DC (UB 1) |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | n.c. |
Zarządzalny przełącznik przemysłowy Xelity 6TX – 6 portów 1000 Mbit ProfiNet IP20 – Kod produktu: 58823
Przełącznik zarządzalny Xelity 6TX to nowoczesne rozwiązanie stworzone do pracy w wymagających środowiskach przemysłowych. Wyróżnia się funkcjonalnością, niezawodnością oraz szerokimi możliwościami integracji w inteligentnych systemach automatyki i sieciach przemysłowych.
Kluczowe cechy przełącznika przemysłowego zarządzalnego 6TX
- 6 gigabitowych portów RJ45 (1000 Mbit/s) – zapewniają szybki przesył danych dla infrastruktury przemysłowej i automatyki.
- Obsługa protokołu PROFINET – przełącznik w pełni przystosowany do pracy w środowiskach komunikacji przemysłowej opartej na standardzie PROFINET, z klasą zgodności B (specyfikacja V2.4).
- Zaawansowane zarządzanie – rozbudowane możliwości konfiguracyjne, obsługa VLAN (IEEE 802.1Q), SNMP (v1, v2c, v3), RSTP/STP, serwer WWW HTTPS oraz synchronizacja czasu przez NTP.
- Wysoka odporność na warunki środowiskowe – stopień ochrony IP20, szeroki zakres temperatur pracy od -40 °C do +75 °C, odporność na wstrząsy oraz wilgotność powietrza do 95% (bez kondensacji).
- Kompaktowa obudowa z tworzywa sztucznego – szara obudowa umożliwia łatwy montaż na szynie DIN (TH35, zgodnie z EN 60715), a smukłe wymiary (wysokość 140 mm, szerokość 30 mm, głębokość 85,1 mm) oszczędzają miejsce w szafie sterowniczej.
- Bezpieczne i łatwe okablowanie – zasilanie realizowane za pomocą zacisków push-in, oznaczonych dla prostego połączenia, gwarantuje szybki montaż oraz niezawodność zasilania.
Zalety i możliwości zastosowania zarządzalnego przełącznika Xelity 6TX
Zarządzalny przełącznik przemysłowy sprawdza się doskonale w systemach automatyki, instalacjach maszyn, liniach produkcyjnych oraz wszędzie tam, gdzie istotna jest wysoka wydajność transmisji danych oraz integracja z siecią automatyki. Dzięki obsłudze zaawansowanych funkcji zarządzania urządzenie umożliwia precyzyjną konfigurację i bezpieczeństwo sieci, a dzięki wsparciu dla PROFINET Netload Class III zapewnia kompatybilność ze standardowymi aplikacjami przemysłowymi.
- Typowe zastosowania:
- Przemysłowa automatyka i robotyka
- Systemy sterowania i monitoringu maszyn
- Linie produkcyjne oraz montażowe
- Instalacje infrastruktury sieciowej w halach produkcyjnych
- Stacje rozdzielcze, panele operatorskie i szafy sterownicze
Przełącznik zarządzalny 6 portów Xelity dzięki wsparciu takich funkcji jak Auto-Crossover, Auto-Negotiation, Full Duplex, obsłudze LLDP oraz diagnostyce (RMON, Syslog, SNMP Traps) gwarantuje stabilność sieci oraz skuteczne zarządzanie przepływem informacji i kontrolę stanu infrastruktury sieciowej. Wbudowany serwer WWW HTTPS pozwala na wygodne zarządzanie z poziomu przeglądarki.
Solidność i bezpieczeństwo eksploatacji – Xelity 6TX
Model 58823 wyposażono w szereg zabezpieczeń: ochronę przeciwprzepięciową, zabezpieczenie polaryzacji oraz solidny system diagnostyki informujący o braku napięcia, co przekłada się na niezawodność działania w kluczowych aplikacjach przemysłowych. Sygnalizacja LED na panelu pozwala na szybkie sprawdzenie stanu każdego portu oraz aktywności przesyłanych danych.
Przełącznik Xelity 6TX łączy w sobie wydajność, bezpieczeństwo oraz wszechstronność, co pozwala na budowanie niezawodnych, nowoczesnych i skalowalnych sieci przemysłowych.
