Przełącznik 10-portowy IP67 PROFINET, metalowy
Switch zarządzalny PROFINET
M12 Power, 5-piny, kodowanie L
Konektory znajdują się w zakładce "Technika podłączania".
Połącz produkt
NetworkPokaż wszystko
Przewód zasilającyPokaż wszystko
Dane elektryczne | Zasilanie
| Napięcie robocze DC min. | 9 V |
| Napięcie robocze DC maks. | 36 V |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
| Szybkość transmisji danych maks. | 1000 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
| Auto-Crossover | tak |
| Auto-Negotiation | tak |
| Duplex | Full duplex |
| Ramki LLDP | Przekierowanie |
| Topologia pierścienia | RSTP, MRP, STP |
| Rodzaj przełączania | managed |
Komunikacja przemysłowa | Profinet
| FSU (Fast-Start-Up) | nie |
| Klient MRP | tak |
| PROFINET Netload Class | III |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | B |
| Specyfikacja PROFINET | V2.4 |
| Shared Device/Input | nie |
Komunikacja przemysłowa | Funkcje IIoT
| Webserver | HTTP, HTTPS |
Switch Management
| Adresowanie | Klient BOOTP/DHCP, DCP, SSH-Befehlszeile |
| NAT | 1:1 |
| RSTP (IEEE 802.1D-2004, IEC 62439-1) | Domyślnie wł. |
| Simple Network Management Protocol (SNMP) | v1 + v2c + v3 (domyślnie aktywne) |
| VLAN managed (IEEE 802.1Q) | tak |
| VLANs maks. (IEEE 802.1Q) | 64 |
| Synchronizacja czasu | Klient NTP |
Diagnozy
| Styk sygnalizacyjny | nie |
| Diagnostyka | brak napięcia |
| Zdalna obsługa | Klient Open VPN |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Odbicie lustrzane portu | 1:1 |
| RMON | tak |
| SNMP Traps | tak |
| Syslog | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Metal |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 37 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 70 °C |
| Obniżenie wartości znamionowych od | 70 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | XD1 |
| Typ przyłącza 2 | XD2 |
| Typ przyłącza 3 | XF3-XF10 |

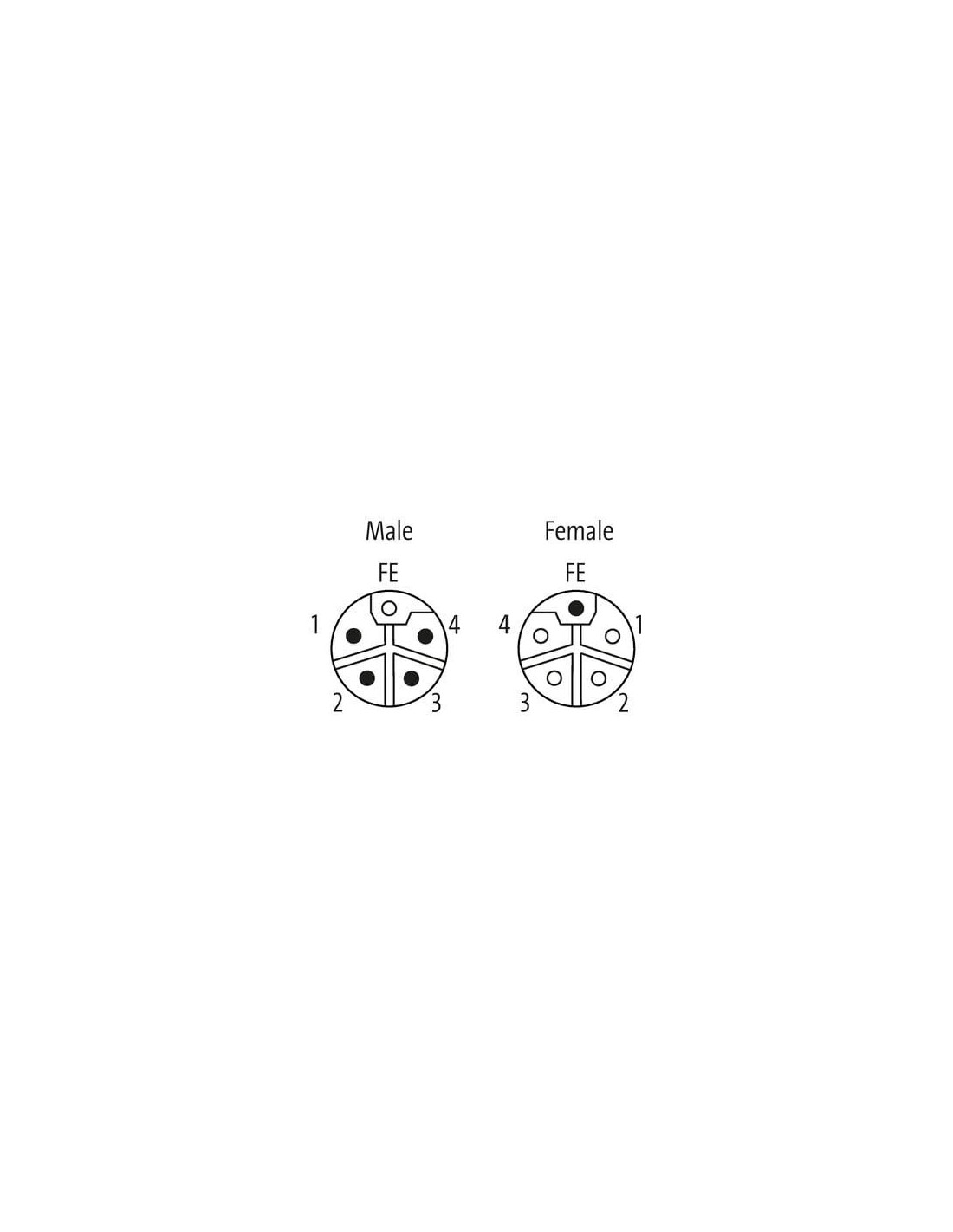

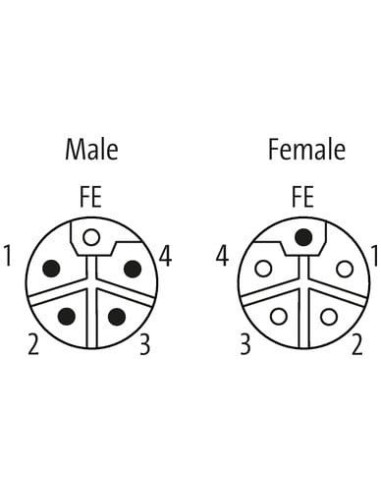

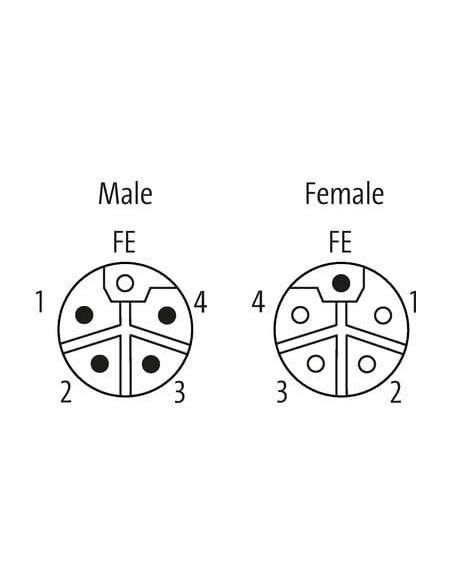

Typ przyłącza 1
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | szary |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (UB 1) (US) |
| PIN 2 | 0 V (UA) |
| PIN 3 | 0 V (UB 1) (US) |
| PIN 4 | 24 V DC (UA) |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (UB 1) (US) |
| PIN 2 | 0 V (UA) |
| PIN 3 | 0 V (UB 1) (US) |
| PIN 4 | 24 V DC (UA) |
| PIN 5 | PE |

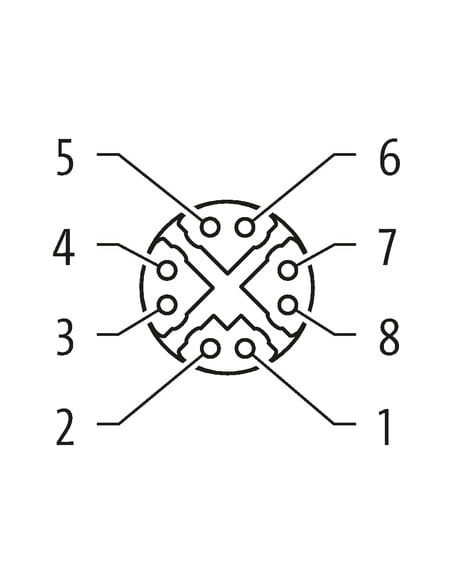

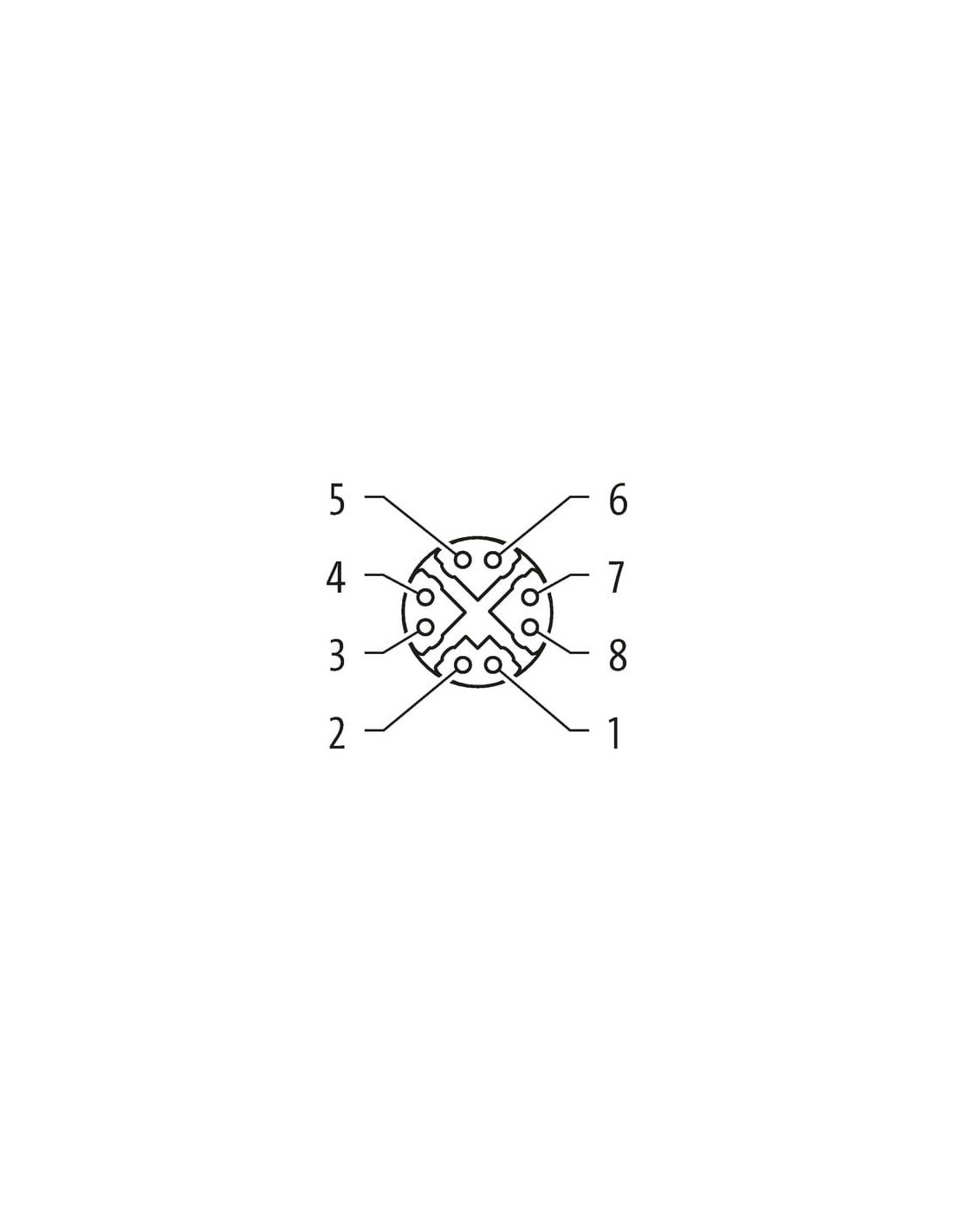

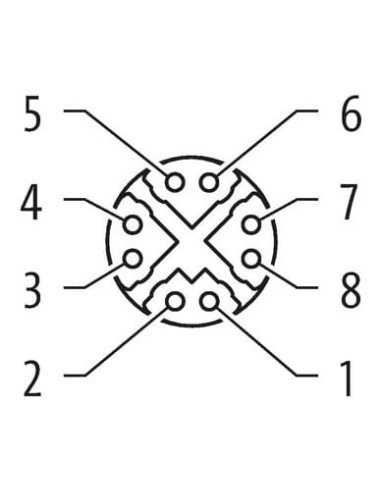

Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Kodowanie | X |
| Liczba biegunów | 8 |
| PIN 1 | DA + |
| PIN 2 | DA - |
| PIN 3 | DB + |
| PIN 4 | DB - |
| PIN 5 | DD + |
| PIN 6 | DD - |
| PIN 7 | DC - |
| PIN 8 | DC + |

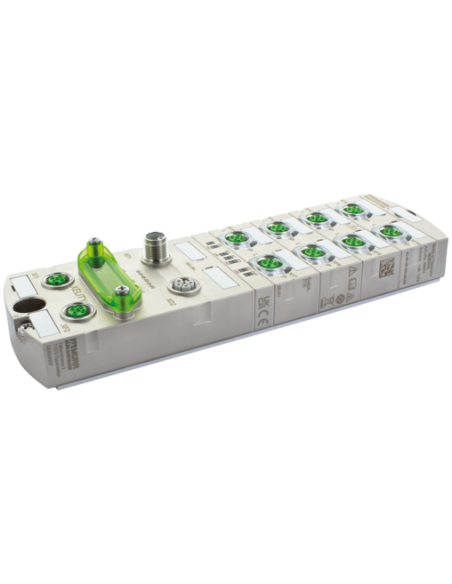

Przełącznik zarządzalny PROFINET Xelity IP67 5P – Kod produktu: 58855
Przełącznik zarządzalny PROFINET Xelity IP67 o kodzie produktu 58855 to zaawansowane rozwiązanie przeznaczone do przemysłowych sieci Ethernet, gdzie kluczowe znaczenie mają niezawodność, wytrzymałość oraz pełna integracja z protokołem PROFINET.
Urządzenie wyposażone jest w 10 portów Ethernet, spełniających najwyższe standardy transmisji danych oraz komunikacji w aplikacjach przemysłowych. Metalowa obudowa oraz wysoki stopień ochrony IP67 umożliwiają instalację nawet w trudnych warunkach środowiskowych, w miejscach narażonych na wilgoć, pył czy drgania.
Zalety i kluczowe funkcjonalności przełącznika Xelity PROFINET IP67
- Wytrzymała metalowa obudowa – zapewnia skuteczną ochronę przed uszkodzeniami mechanicznymi oraz czynnikami zewnętrznymi.
- Stopień ochrony IP67 – idealny do zastosowań w liniach produkcyjnych, maszynach przemysłowych oraz aplikacjach zewnętrznych.
- 10 portów Ethernet M12 oraz złącza z kodowaniem X i L – zapewniają szybki i bezpieczny przesył danych oraz zasilania.
- Zarządzanie siecią – obsługa RSTP, MRP, STP, VLAN, SNMP, NAT oraz synchronizacji czasu (NTP), co pozwala na zaawansowaną konfigurację i monitorowanie sieci.
- Wysoka prędkość transmisji danych – do 1000 Mbit/s, co gwarantuje płynną pracę urządzeń końcowych oraz minimalizuje opóźnienia.
- Odporność temperaturowa – praca w szerokim zakresie temperatur: od -25 °C do 70 °C, a przechowywanie od -40 °C do 85 °C.
Możliwości zastosowania przemysłowego przełącznika Xelity PROFINET
Switch PROFINET Xelity dedykowany jest do zastosowań w:
- Automatyce przemysłowej – linie produkcyjne, systemy sterowania, maszyny CNC.
- Przemyśle spożywczym, chemicznym i farmaceutycznym – odporność na trudne warunki środowiskowe.
- Transporcie i logistyce – integracja z systemami sterowania magazynami i sortowniami.
- Modernizacji i rozbudowie istniejących instalacji – szeroki zakres protokołów i wsparcia sieciowego.
Produkt z powodzeniem sprawdza się wszędzie tam, gdzie istotne są nieprzerwana komunikacja, bezpieczeństwo danych oraz precyzyjna diagnostyka sieci.
Bezpieczeństwo i monitoring pracy sieci
Rozbudowane funkcje diagnostyczne umożliwiają błyskawiczną lokalizację usterek oraz pełny monitoring sieci (w tym obsługę Syslog, SNMP, RMON i port mirroringu). Urządzenie wyposażone jest w czytelne wskaźniki LED sygnalizujące stan połączeń i transfer danych, co ułatwia diagnostykę bezpośrednio w miejscu instalacji.
Złącza i montaż – prostota i elastyczność instalacji
- Złącza M12 – kompatybilność z szeroką gamą kabli i przewodów stosowanych w przemyśle.
- Kodowanie L (zasilanie) i X (Ethernet) – pewność poprawnego podłączenia oraz bezpieczeństwo użytkowania.
- Łatwy montaż – obudowa przygotowana pod 2-otworowe mocowanie śrubowe.
- Kompaktowe wymiary: szerokość 63 mm, wysokość 37 mm, głębokość 225 mm.
Integracja z rozwiązaniami IIoT i zarządzanie zdalne
Przełącznik wspiera zarządzanie przez webserwer (HTTP, HTTPS) oraz dostęp zdalny (Open VPN), co umożliwia wygodną konfigurację i serwis z daleka. Zaawansowane opcje adresacji (BOOTP/DHCP, DCP, SSH) gwarantują elastyczność podczas wdrażania w rozbudowanych systemach przemysłowych.
Podsumowanie – Przełącznik zarządzalny PROFINET do zadań specjalnych
Przełącznik Xelity PROFINET 58855 to urządzenie, które zwiększa niezawodność i bezpieczeństwo infrastruktury sieciowej w przemysłowych warunkach. Dzięki wysokiej odporności na czynniki zewnętrzne, szerokim możliwościom konfiguracyjnym oraz wsparciu dla najnowszych technologii, stanowi idealny wybór do nowoczesnych aplikacji automatyzacji i telemetrii przemysłowej.
