Przełącznik 10-portowy IP67 Fast Ethernet PROFINET, metalowy
Switch zarządzalny PROFINET
M12 Power, 5-piny, kodowanie L
Konektory znajdują się w zakładce "Technika podłączania".
Połącz produkt
NetworkPokaż wszystko
Przewód zasilającyPokaż wszystko
Dane elektryczne | Zasilanie
| Napięcie robocze DC min. | 9 V |
| Napięcie robocze DC maks. | 36 V |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
| Auto-Crossover | tak |
| Auto-Negotiation | tak |
| Duplex | Full duplex |
| Ramki LLDP | Przekierowanie |
| Topologia pierścienia | RSTP, MRP, STP |
| Rodzaj przełączania | managed |
Komunikacja przemysłowa | Profinet
| FSU (Fast-Start-Up) | nie |
| Klient MRP | tak |
| PROFINET Netload Class | III |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | B |
| Specyfikacja PROFINET | V2.4 |
| Shared Device/Input | nie |
Komunikacja przemysłowa | Funkcje IIoT
| Webserver | HTTP, HTTPS |
Switch Management
| Adresowanie | Klient BOOTP/DHCP, DCP, SSH-Befehlszeile |
| NAT | 1:1 |
| RSTP (IEEE 802.1D-2004, IEC 62439-1) | Domyślnie wł. |
| Simple Network Management Protocol (SNMP) | v1 + v2c + v3 (domyślnie aktywne) |
| VLAN managed (IEEE 802.1Q) | tak |
| VLANs maks. (IEEE 802.1Q) | 64 |
| Synchronizacja czasu | Klient NTP |
Diagnozy
| Styk sygnalizacyjny | nie |
| Diagnostyka | brak napięcia |
| Zdalna obsługa | Klient Open VPN |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Odbicie lustrzane portu | 1:1 |
| RMON | tak |
| SNMP Traps | tak |
| Syslog | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Metal |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 37 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 70 °C |
| Obniżenie wartości znamionowych od | 70 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | XD1 |
| Typ przyłącza 2 | XD2 |
| Typ przyłącza 3 | XF2, XF7-XF10 |

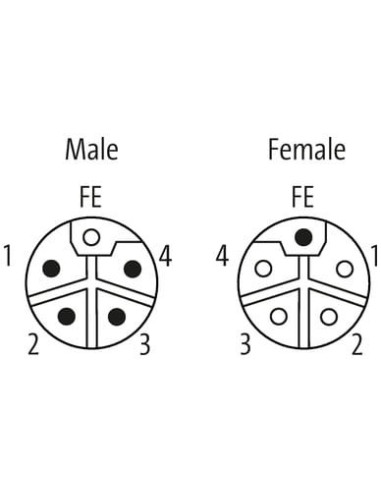

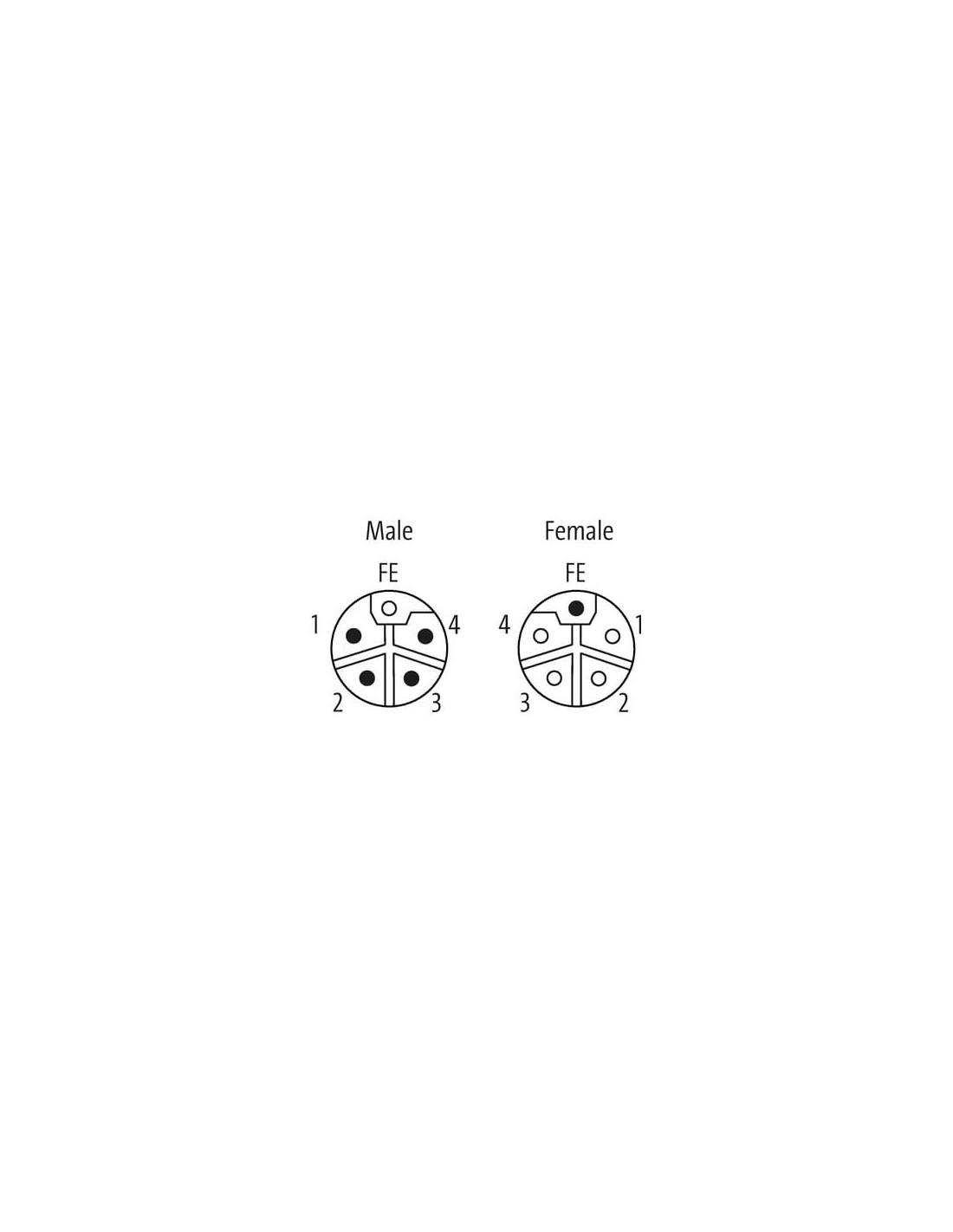

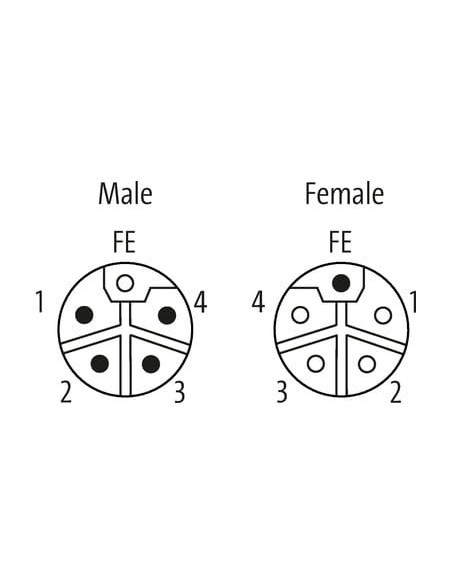

Typ przyłącza 1
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | szary |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (UB 1) (US) |
| PIN 2 | 0 V (UA) |
| PIN 3 | 0 V (UB 1) (US) |
| PIN 4 | 24 V DC (UA) |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (UB 1) (US) |
| PIN 2 | 0 V (UA) |
| PIN 3 | 0 V (UB 1) (US) |
| PIN 4 | 24 V DC (UA) |
| PIN 5 | PE |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |

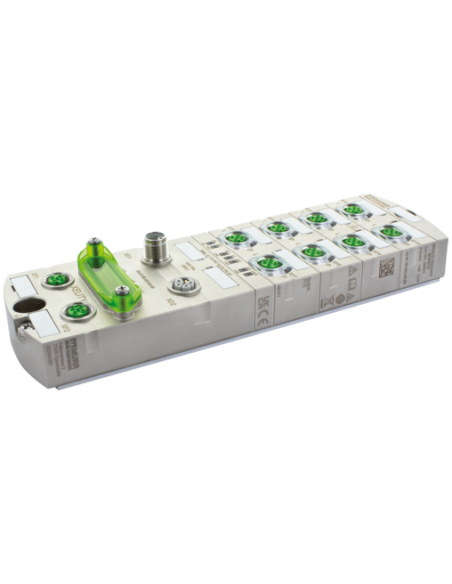

Przełącznik zarządzalny PROFINET Xelity IP67, 5P – 58851
Przełącznik zarządzalny PROFINET Xelity 5P (kod 58851) jest przemysłowym urządzeniem sieciowym zaprojektowanym z myślą o wymagających środowiskach automatyki, gdzie istotna jest bezawaryjna i odporna na zakłócenia komunikacja EtherNet oraz niezawodność przesyłu danych. Obudowa o stopniu ochrony IP67 gwarantuje wysoką odporność na kurz, wodę i czynniki zewnętrzne, co sprawia, że przełącznik dedykowany jest do zastosowań w trudnych warunkach przemysłowych.
Zastosowanie przełącznika PROFINET Xelity 5P
Urządzenie sprawdzi się przede wszystkim w aplikacjach automatyki przemysłowej, liniach produkcyjnych oraz instalacjach rozproszonych, gdzie niezbędne jest zarządzanie i ciągłość transmisji PROFINET oraz integracja z nowoczesnymi systemami IIoT. Wykorzystanie standardowych złączy M12 oraz kompaktowe wymiary pozwalają na łatwy montaż w pobliżu urządzeń, bez konieczności stosowania szaf sterowniczych.
- Integracja w liniach produkcyjnych z protokołem PROFINET
- Modernizacja istniejących instalacji przemysłowych
- Zastosowania, gdzie istotna jest odporność na czynniki atmosferyczne
- Budowa wydajnych i bezpiecznych sieci przemysłowych
- Systemy diagnostyki i zarządzania infrastrukturą sieciową
Kluczowe zalety przełącznika zarządzalnego Xelity 5P, IP67
Solidna metalowa obudowa z klasą szczelności IP67 zapewnia trwałość oraz niezmienność parametrów pracy, nawet przy bezpośrednim kontakcie z wodą, pyłem czy wibracjami. Dzięki temu urządzenie znajduje zastosowanie w aplikacjach zewnętrznych oraz w pobliżu procesów technologicznych.
Zaawansowane funkcje zarządzania siecią – obsługa RSTP, MRP, VLAN (IEEE 802.1Q), SNMP, NAT, port mirroring oraz synchronizacja czasu NTP zwiększają możliwości administrowania infrastrukturą, umożliwiają tworzenie redundantnych topologii i skuteczne zarządzanie ruchem w sieci.
Wsparcie protokołu PROFINET (Class B, Netload Class III, V2.4) umożliwia prostą integrację z systemami sterowania oraz gwarantuje kompatybilność z szeroką gamą urządzeń automatyki przemysłowej.
Budowa i podłączenia – praktyczne rozwiązania montażowe
Przełącznik wyposażony jest w szereg złącz M12, umożliwiających bezpieczne i szybkie połączenie przewodów sygnałowych oraz zasilających. Typowe zastosowanie konektorów M12 (kodowanie D i L) zapewnia kompatybilność z szeroko stosowanymi przewodami w automatyce.
- Możliwość podłączenia do zasilania o napięciu od 9 do 36 V DC
- Wtyki kodowane D – transmisja sygnału Ethernet
- Złącza z kodowaniem L – zasilanie urządzenia
- Prosta identyfikacja pinów ułatwia montaż i serwis
- Stabilny montaż dzięki dwóm otworom mocującym na śruby
Typowe funkcje i bezpieczeństwo w środowisku przemysłowym
Przełącznik PROFINET Xelity 58851 to urządzenie przystosowane do ciągłej pracy w zmiennych warunkach środowiskowych, odporne na wahania temperatury (od -25°C do 70°C podczas pracy). Wbudowane funkcje diagnostyczne, tryb zdalnej obsługi poprzez OpenVPN oraz wyraźne wskaźniki LED gwarantują szybkie wykrywanie usterek i skuteczne monitorowanie pracy sieci.
- Bezpieczna transmisja danych dzięki zarządzaniu ruchem i segmentacji sieci (VLAN)
- Odporność na zaniki zasilania i przepięcia
- Wsparcie funkcji IIoT (Webserver HTTP/HTTPS)
- Rozbudowane protokoły zarządzania (SNMP, Syslog, RMON)
Wymiary i konstrukcja przełącznika
Kompaktowa forma (225 x 63 x 37 mm) umożliwia montaż nawet w trudno dostępnych miejscach, zapewniając maksymalną elastyczność projektową. Stabilna konstrukcja i przemyślany układ złącz pozwalają na wygodne prowadzenie przewodów i organizację pracy sieciowej.
- Obudowa metalowa, odporna na uszkodzenia mechaniczne
- Wygodny układ portów Ethernet i zasilania
- Dedykowany do pracy w obszarach przemysłowych, maszynowniach oraz w środowiskach o wysokiej wilgotności i zapyleniu
