16-portowy switch niezarządzalny
Konektory znajdują się w zakładce "Technika podłączania".
Połącz produkt
Przewód sygnałowyPokaż wszystko
Dane elektryczne | Zasilanie
| Napięcie robocze DC min. | 9 V |
| Napięcie robocze DC maks. | 48 V |
| Pobór mocy maks. | 7,4 W |
Dane techniczne | Komunikacja przemysłowa
| Szybkość transmisji danych maks. | 1000 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
| Auto-Crossover | tak |
| Auto-Negotiation | tak |
| Duplex | Full duplex |
| Rodzaj przełączania | niezarządalny |
| VLAN niezarządzany (IEEE 802.1Q) | tak |
Diagnozy
| Styk sygnalizacyjny | nie |
| Diagnostyka | brak napięcia |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Metal |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |

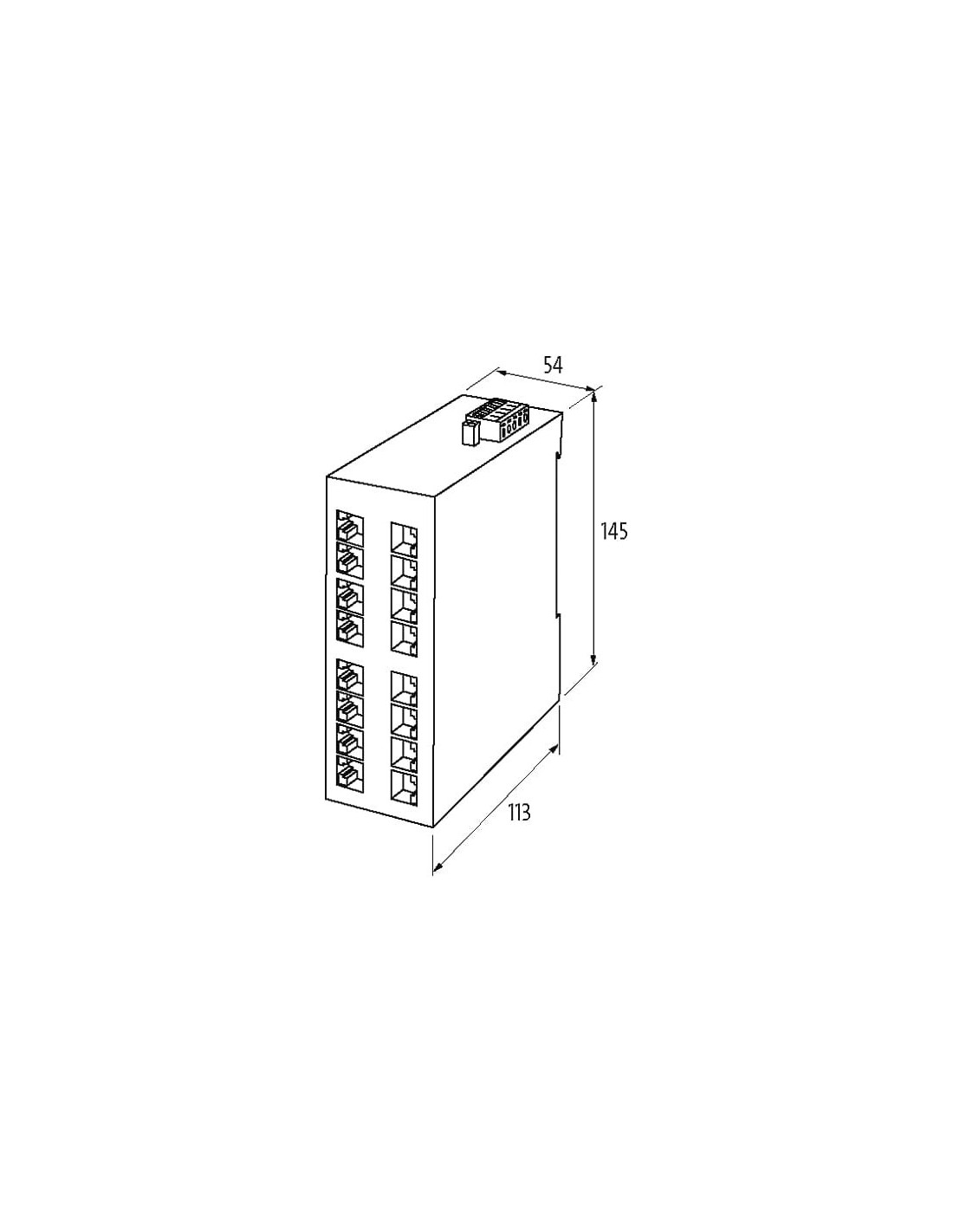

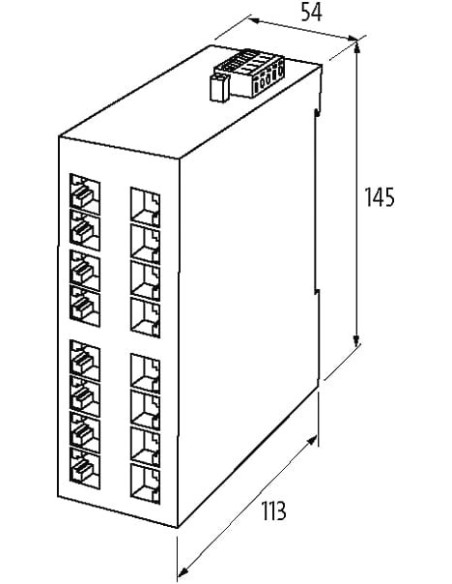

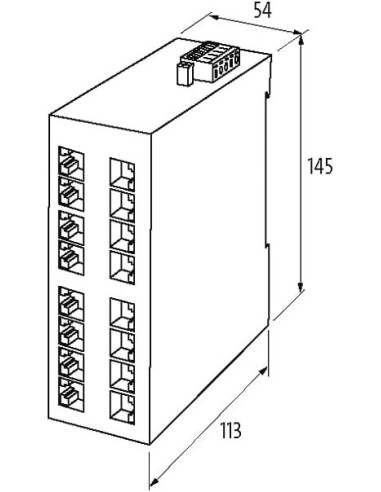

| Wysokość | 145 mm |
| Szerokość | 54 mm |
| Głębokość | 113 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 70 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 16 |
| Typ przyłącza 2 | X1 |
Typ przyłącza 1
| Family construction form | RJ45 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 8 |
| PIN 1 | TD + |
| PIN 2 | TD - |
| PIN 3 | RD + |
| PIN 4 | n.c. |
| PIN 5 | n.c. |
| PIN 6 | RD - |
| PIN 7 | n.c. |
| PIN 8 | n.c. |
Typ przyłącza 2
| Typ połączenia | Plug-in terminals RK |
| Family construction form | zacisk |
| Gender | male |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 5 |
| PIN 1 | FE |
| PIN 2 | 0 V |
| PIN 3 | 24 V DC (UB 1) |
| PIN 4 | 0 V |
| PIN 5 | 24 V DC (UB 2) |

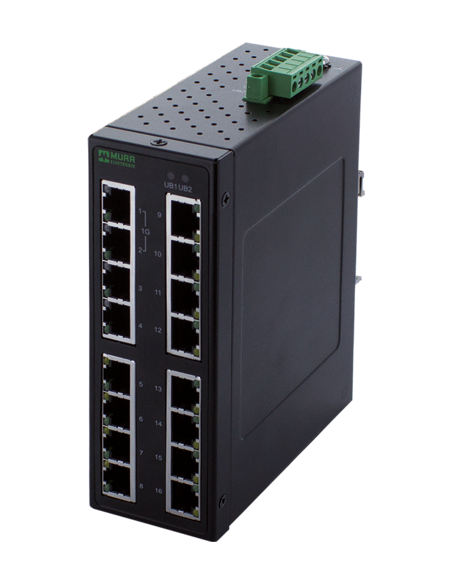

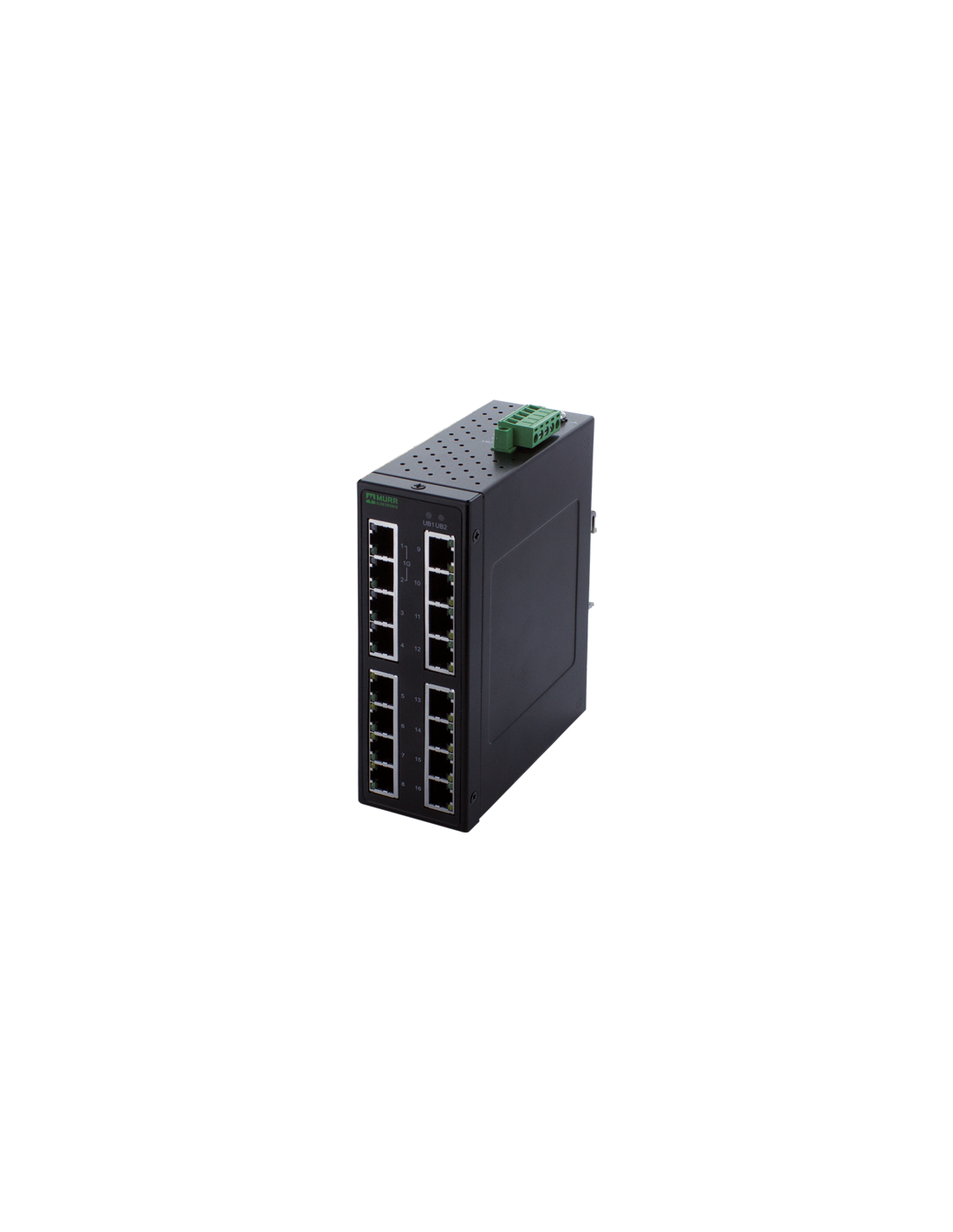

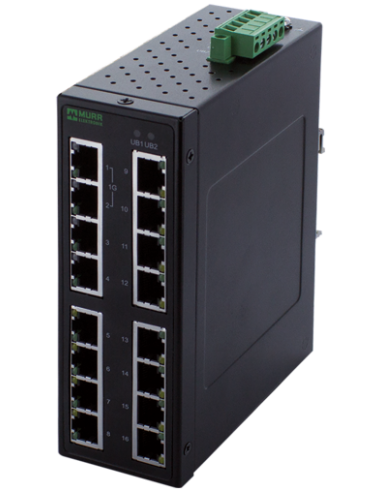

Przełącznik niezarządzalny TREE 16 TX metal 2GE 14 FE – 58174
Switch przemysłowy 16-portowy przeznaczony jest do najbardziej wymagających zastosowań w środowisku przemysłowym. Model TREE 16 TX metal 2GE 14 FE (kod produktu: 58174) to niezawodne, wydajne i łatwe w montażu rozwiązanie, które pozwala na sprawne zarządzanie siecią Ethernet w aplikacjach automatyki, logistyki oraz infrastruktury przemysłowej.
Najważniejsze cechy i zalety przełącznika przemysłowego 16-portowego
- 16 portów RJ45 – jednoczesna obsługa wielu urządzeń w jednej sieci przemysłowej.
- 2 porty gigabitowe (2GE) oraz 14 portów Fast Ethernet (14 FE) – elastyczność w podłączaniu urządzeń o różnych wymaganiach dotyczących transmisji.
- Obudowa metalowa – zapewnia wysoką trwałość oraz odporność na uszkodzenia mechaniczne.
- Możliwość pracy w szerokim zakresie napięcia zasilania (9–48 V DC).
- Pełny duplex oraz funkcje Auto-Negotiation i Auto-Crossover – płynna i niezawodna transmisja danych.
- Temperatura pracy od 0°C do +70°C oraz stopień ochrony IP20 – switch dostosowany do trudnych warunków przemysłowych.
- Montowany na szynie DIN TH35 (zgodnie z EN 60715) – szybka i wygodna instalacja w szafach sterowniczych.
- Diagnostyka przez wyświetlacz LED – intuicyjne kontrolowanie statusu połączenia i transmisji danych.
Zastosowanie przemysłowego przełącznika Ethernet 16-portowego
Przełącznik przemysłowy TREE 16 TX metal 2GE 14 FE idealnie sprawdza się w rozbudowie sieci Ethernet w zakładach produkcyjnych, halach magazynowych, instalacjach automatyki budynkowej oraz systemach monitoringu przemysłowego. Szeroki zakres temperatury pracy oraz wytrzymała obudowa gwarantują stabilność działania nawet w trudnych i niekorzystnych warunkach środowiskowych.
Urządzenie umożliwia szybkie podłączanie i integrację elementów, takich jak: sterowniki PLC, panele operatorskie HMI, czujniki, kamery przemysłowe, drukarki etykiet czy rejestratory danych. Dzięki 2 gigabitowym portom możliwa jest transmisja dużych ilości danych, co jest kluczowe w rozbudowanych systemach monitoringu lub automatyki.
Dlaczego warto wybrać niezarządzalny switch przemysłowy 2GE + 14 FE?
- Brak konieczności konfiguracji – urządzenie typu plug & play pozwala na natychmiastowe wdrożenie do pracy.
- Wysokie bezpieczeństwo oraz odporność na zakłócenia elektromagnetyczne dzięki solidnej konstrukcji i zastosowanym technologiom przemysłowym.
- Uniwersalność – obsługa różnych prędkości transmisji oraz standard mikroprzełącznika 16-portowego umożliwiają integrację z większością urządzeń przemysłowych.
- Prosty mechanizm montażu na szynie DIN pozwala na szybką wymianę i rozbudowę infrastruktury.
Podsumowanie – switch przemysłowy RJ45 16-portowy (2GE/14FE) do zastosowań przemysłowych
Model TREE 16 TX metal 2GE 14 FE (kod 58174) to przemysłowy switch niezarządzalny, stworzony do budowy niezawodnych, stabilnych i wydajnych sieci Ethernet w środowisku przemysłowym, magazynowym oraz automatyce budynkowej. Metalowa obudowa, szeroki zakres napięcia oraz łatwa instalacja czynią go rozwiązaniem uniwersalnym i bezproblemowym podczas każdego wdrożenia.
