6-portowy switch niezarządzalny
Konektory znajdują się w zakładce "Technika podłączania".
Połącz produkt
Przewód sygnałowyPokaż wszystko
Dane elektryczne | Zasilanie
| Napięcie robocze DC min. | 9,5 V |
| Napięcie robocze DC maks. | 31,5 V |
Dane techniczne | Komunikacja przemysłowa
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
| Auto-Crossover | tak |
| Auto-Negotiation | tak |
| Duplex | Full duplex |
| Rodzaj przełączania | niezarządalny |
| VLAN niezarządzany (IEEE 802.1Q) | tak |
Diagnozy
| Styk sygnalizacyjny | nie |
| Diagnostyka | brak napięcia |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Zabezpieczenie polaryzacji | tak |
| Ochrona przeciwprzepięciowa | tak |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |

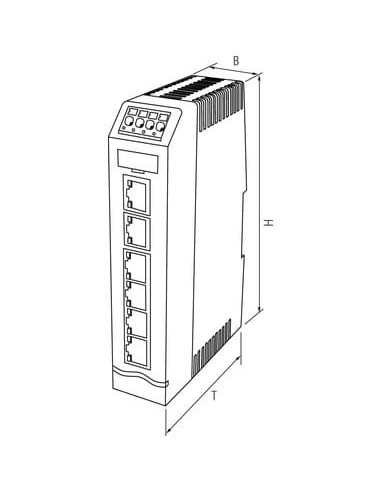

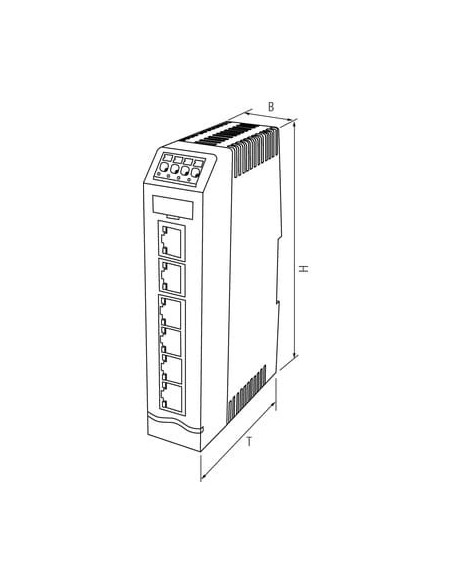

| Wysokość | 140 mm |
| Szerokość | 30 mm |
| Głębokość | 85,1 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 6 |
Typ przyłącza 1
| Family construction form | RJ45 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 8 |
| PIN 1 | TD + |
| PIN 2 | TD - |
| PIN 3 | RD + |
| PIN 4 | n.c. |
| PIN 5 | n.c. |
| PIN 6 | RD - |
| PIN 7 | n.c. |
| PIN 8 | n.c. |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 24 V DC (UB 1) |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | n.c. |

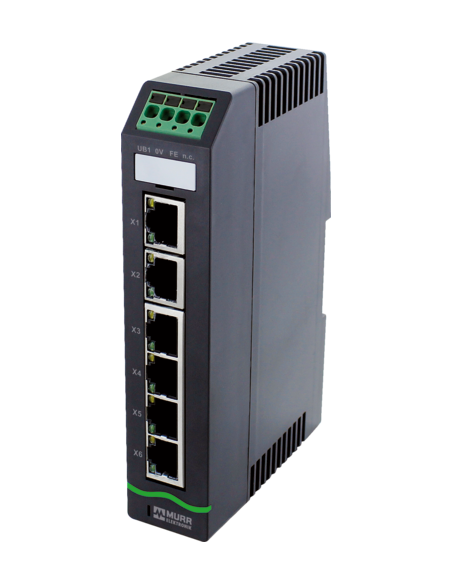

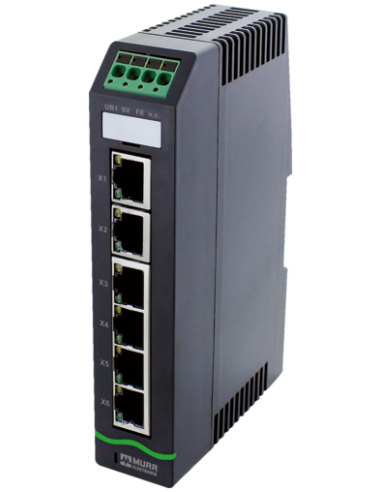

Przełącznik niezarządzalny Xelity 6TX 100Mbit – 58811 do zastosowań przemysłowych
Przełącznik Xelity 6TX 100Mbit 58811 to niezawodne, przemysłowe urządzenie sieciowe zapewniające stabilną transmisję danych w trudnych warunkach. Dzięki 6 portom RJ45 oraz przystosowaniu do montażu na szynie DIN (TH35), doskonale sprawdzi się w szafach sterowniczych oraz instalacjach automatyki przemysłowej.
Podstawowe cechy i zalety switcha Xelity 6TX 100Mbit
- 6 niezależnych portów RJ45 – łatwe rozbudowanie sieci Ethernet w zakładzie przemysłowym.
- Automatyczna obsługa Auto-Crossover i Auto-Negotiation – szybka i bezproblemowa konfiguracja połączeń sieciowych.
- Pełny duplex – zwiększenie wydajności i szybkości transmisji danych do 100 Mbit/s na każdym porcie.
- Wsparcie dla VLAN niezarządzanego (IEEE 802.1Q) – umożliwia segmentowanie ruchu sieciowego w celu zwiększenia bezpieczeństwa i wydajności.
- Wysoki poziom ochrony elektrycznej – zabezpieczenia przed odwrotną polaryzacją oraz przepięciem, klasa szczelności IP20.
- Wyświetlacze LED – szybka diagnostyka stanu połączenia i transferu danych.
- Kompaktowe wymiary (wysokość 140 mm, szerokość 30 mm, głębokość 85,1 mm) – oszczędność miejsca w szafie sterowniczej.
- Zakres pracy w szerokim zakresie temperatur – od -25°C do 60°C, co pozwala na montaż w trudnych warunkach przemysłowych.
- Łatwe i pewne połączenie z zasilaniem – dzięki zaciskom sprężynowym.
Zastosowanie przemysłowego switcha Xelity 6TX 100Mbit
Urządzenie przeznaczone jest do budowy i rozbudowy sieci Ethernet w aplikacjach przemysłowych, takich jak:
- Sterowanie liniami produkcyjnymi i automatyzacją procesów,
- Integracja maszyn oraz urządzeń w sieci przemysłowej,
- Modernizacja infrastruktury komunikacyjnej w zakładach produkcyjnych,
- Instalacje CCTV w halach przemysłowych i magazynach,
- Systemy SCADA oraz przesył danych w automatyce budynkowej.
Konstrukcja i bezpieczeństwo użytkowania
Obudowa wykonana z wytrzymałego tworzywa sztucznego zapewnia odporność na uszkodzenia mechaniczne i niekorzystne warunki środowiskowe. Dzięki klasie szczelności IP20 przełącznik jest odpowiedni do pracy w szafach sterowniczych oraz innych suchych pomieszczeniach przemysłowych.
Urządzenie wyposażone jest w zabezpieczenie polaryzacji oraz ochronę przeciwprzepięciową, co zwiększa bezpieczeństwo i stabilność pracy w wymagających środowiskach.
Łatwość montażu i obsługi
Montaż na szynie DIN TH35 umożliwia szybkie i wygodne zainstalowanie przełącznika w standardowych szafach sterowniczych. Zarówno złącza RJ45, jak i sprężynowe złącza zasilające gwarantują solidne połączenie oraz szybki serwis w przypadku konieczności wymiany czy rozbudowy instalacji.
Przełącznik Xelity 6TX 100Mbit 58811 to ekonomiczne i praktyczne rozwiązanie dla profesjonalnych zastosowań przemysłowych wymagających niezawodnej sieci Ethernet.
