Ogólne informacje o produkcie
| Manufacturer name | Murrelektronik |
| Nazwa produktu producenta | Xelity 8+2TX IP67 8xGE 2x2,5GE 5P |
| Producent URI | https://www.murrelektronik.com/ |
| Produkt URI | https://shop.murrelektronik.com/58950 |
Dane elektryczne | Zasilanie
| Rodzaj napięcia roboczego | DC |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze US DC min. | 9 V |
| Napięcie robocze US DC maks. | 30 V |
| Napięcie robocze UA DC | 24 V |
| Napięcie robocze UA DC min. | 9 V |
| Napięcie robocze UA DC maks. | 30 V |
| Pobór mocy maks. | 7 W |
| Pobór prądu maks. | 700 mA |
Dane elektryczne | Wejście
| Prąd wejściowe | 100 mA |
| Prąd wejściowy min. | 75 mA |
| Prąd wejściowy maks. | 125 mA |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | EtherNet/IP, PROFINET |
Komunikacja przemysłowa | Funkcja Ethernet
| Topology type | Linia, Gwiazda |
| Auto-Crossover | tak |
| Auto-Negotiation | tak |
| Polaryzacja automatyczna | tak |
| Ochrona przed burzą broadcastową | tak |
| Duplex | Pełny dupleks lub półdupleks |
| Green Ethernet | nie |
| Jumbo Frames | 10 kB |
| Auto-Sensing | tak |
| Ramki LLDP | zablokowane |
| Tabela adresów MAC maks. (liczba adresów) | 16000 |
| MDI | tak |
| QoS niezarządzany (IEEE 802.1p) | Ścisły priorytet, 8 kolejek |
| Ramki RSTP | Przekierowanie |
| Rodzaj przełączania | niezarządalny |
| Procedura przełączania | Store & Forward |
| VLAN niezarządzany (IEEE 802.1Q) | Przekierowanie znacznika |
| Rodzaj transmisji (port 1) | 2.5 GBASE-T, 1 GBASE-T, 100 BASE-T(X) |
| Rodzaj transmisji (port 10) | 1 GBASE-T, 100 BASE-T(X), 10 BASE-T |
| Rodzaj transmisji (port 2) | 2.5 GBASE-T, 1 GBASE-T, 100 BASE-T(X) |
| Rodzaj transmisji (port 3) | 1 GBASE-T, 100 BASE-T(X), 10 BASE-T |
| Rodzaj transmisji (port 4) | 1 GBASE-T, 100 BASE-T(X), 10 BASE-T |
| Rodzaj transmisji (port 5) | 1 GBASE-T, 100 BASE-T(X), 10 BASE-T |
| Rodzaj transmisji (port 6) | 1 GBASE-T, 100 BASE-T(X), 10 BASE-T |
| Rodzaj transmisji (port 7) | 1 GBASE-T, 100 BASE-T(X), 10 BASE-T |
| Rodzaj transmisji (port 8) | 1 GBASE-T, 100 BASE-T(X), 10 BASE-T |
| Rodzaj transmisji (port 9) | 1 GBASE-T, 100 BASE-T(X), 10 BASE-T |
Komunikacja przemysłowa | Profinet
| Klasa zgodności PROFINET | A |
Diagnozy
| Wyświetlacz LED | Zasilanie, Połączenie Ethernet/ Transfer danych |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 2,5 mm² |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Wysokość ustawienia max. | 3000 m |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Klasa ochrony (EN IEC 61140) | III |
| Ochrona przeciążeniowa zasilania urządzenia | tak |
| Zabezpieczenie polaryzacji | tak |
| Stopień zanieczyszczenia | 3 |
| Obwód ochronny wejścia | Varistor, Dioda tłumiąca |
| odporny na zwarcie | tak |
| Galvanic separation (operating voltage) | nie |
| Galvanic separation input/input | nie |
| Galvanic separation input/output | nie |
| Galvanic separation output/output | nie |
| Kategoria przepięcia (EN 60664-1) | I |
| Ochrona przeciwprzepięciowa | tak |
Ochrona urządzenia | Mechaniczna
| Spadek swobodny (EN 61131-2) | 0,3 m |
| Odporność na wstrząsy (EN IEC 60068-2-27) | 30 g, 11 ms 6 x (oś X, Y, Z) |
| Odporność na wibracje (EN IEC 60068-2-6) | 3,5 mm (3 ... 60 Hz), 10 g (6 ... 150 Hz) |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | silver |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Masa netto | 900 g |
| Typ montażu | przykręcone |
| pozycja montażowa | dowolnie |

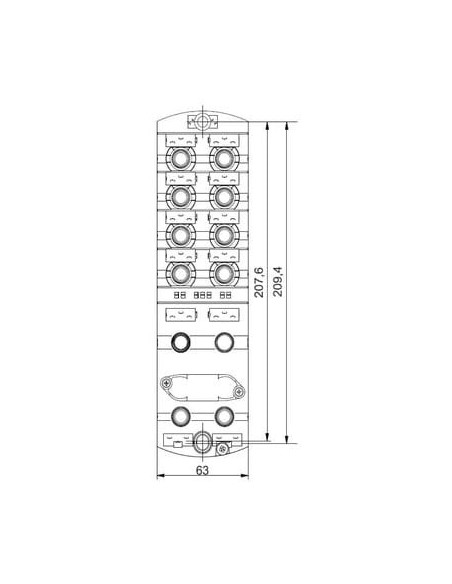

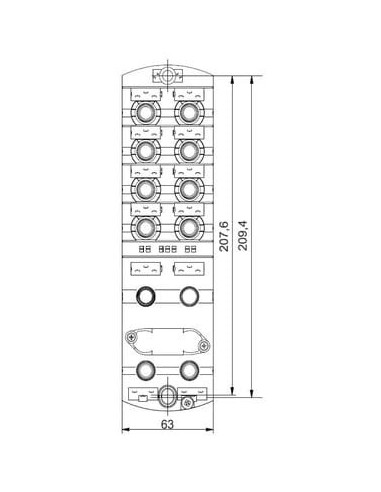

| Wysokość | 225 mm |
| Szerokość | 63 mm |
| Głębokość | 37,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 45 °C |

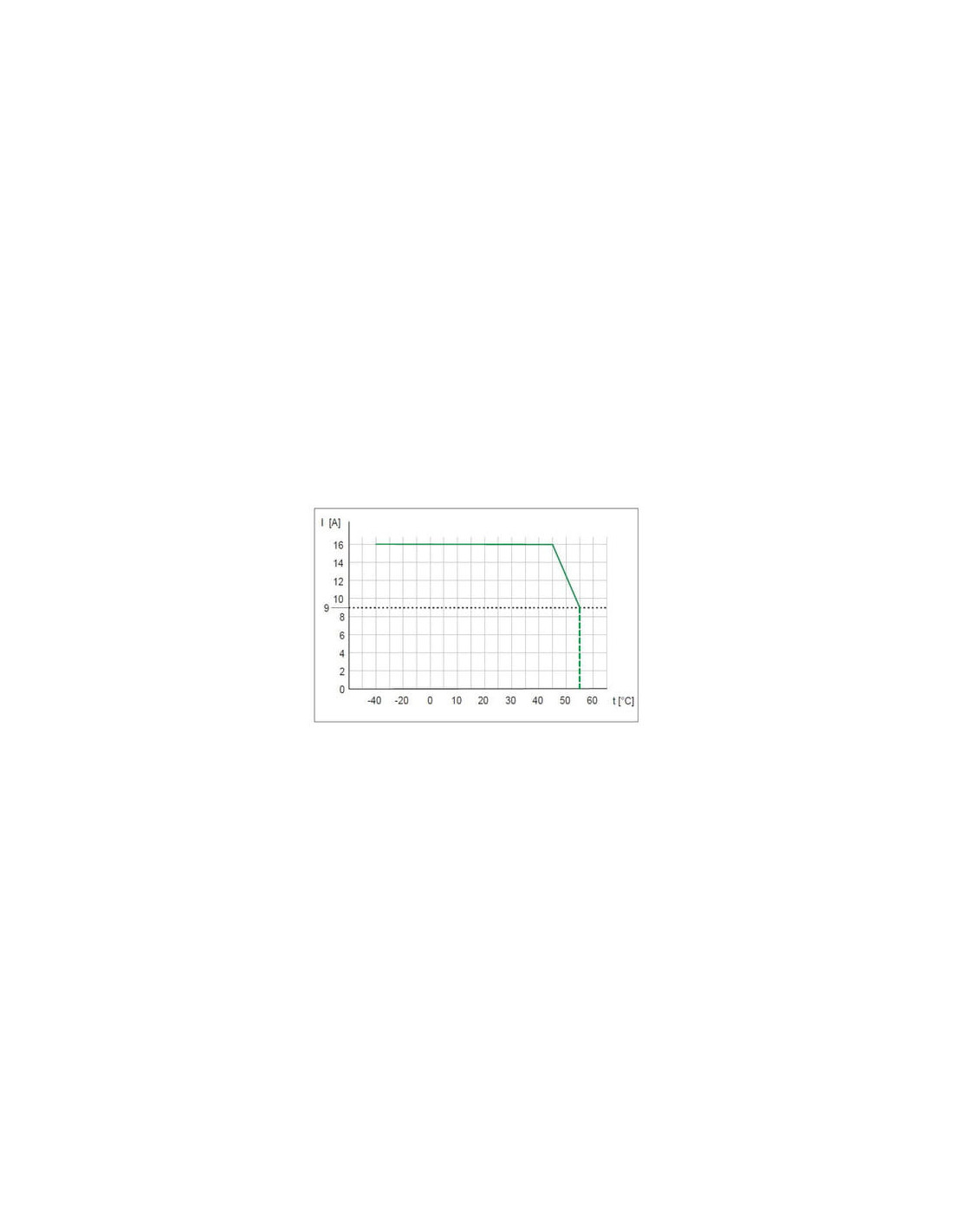

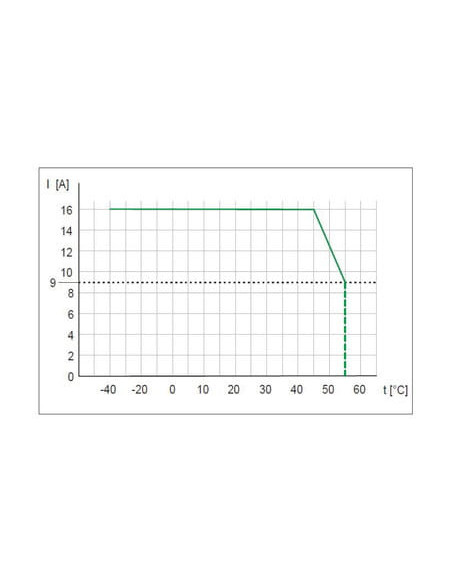

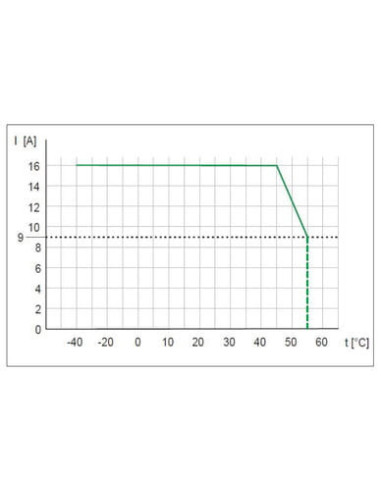

| Obniżenie wartości znamionowych od | 45 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
| Temperatura transportu min. | -40 °C |
| Temperatura transportu maks. | 85 °C |
| Względna wilgotność powietrza maks. (praca) | 95 % bez kondensacji |
Dane techniczne | Niezawodność
| MTTF | 100 a, SN 29500 |
| Warunek dodatkowy MTTF, MTBF | 40 °C |
Environmental product conformity
| REACH | (EC) No 1907/2006 |
| RoHS | 2011/65/EU & (EU)2015/863 Exception 6c, 7a & 7c1 |
| China RoHS | GB/T 26572 EPUP-25 |
| WEEE | 2012/19/EU | Category 6 |
| CE | 2014/30/EU, 2011/65/EU |
| UKCA | Electromagnetic Compatibility Regulations 2016, The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012 |
Dopuszczenia
| UL | UL 61010-1 E201820, UL 61010-2-201 E201820 |
| ULc | CSA C22.2 No. 61010-1-12 E201820, CSA C22.2 No. 61010-2-201 E201820 |
| tak |
Parametry zacisków
Connection types
| Typ przyłącza 1 | XD1 |
| Typ przyłącza 2 | XD2 |
| Typ przyłącza 3 | XF1-XF10 |
Typ przyłącza 1
| Długość kabli maks. | 100 m |
| Family construction form | M12 |
| Gender | male |
| Impedance connection cable | 100 Ω |
| Kategoria kabli min. | Cat5 |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (UB 1) (US) |
| PIN 2 | 0 V (UA) |
| PIN 3 | 0 V (UB 1) (US) |
| PIN 4 | 24 V DC (UA) |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (UB 1) (US) |
| PIN 2 | 0 V (UA) |
| PIN 3 | 0 V (UB 1) (US) |
| PIN 4 | 24 V DC (UA) |
| PIN 5 | PE |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Kodowanie | X |
| Liczba biegunów | 8 |
| PIN 1 | DA + |
| PIN 2 | DA - |
| PIN 3 | DB + |
| PIN 4 | DB - |
| PIN 5 | DD + |
| PIN 6 | DD - |
| PIN 7 | DC - |
| PIN 8 | DC + |

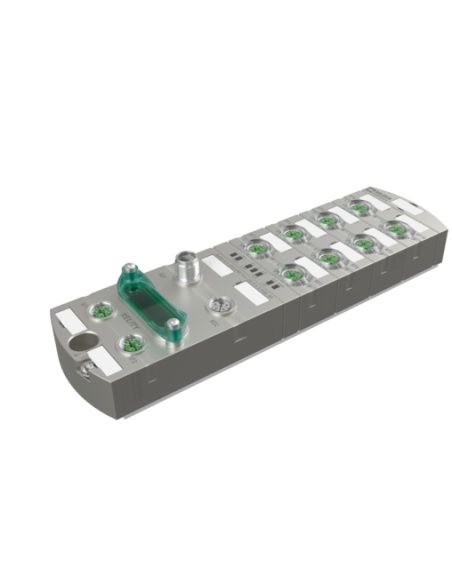

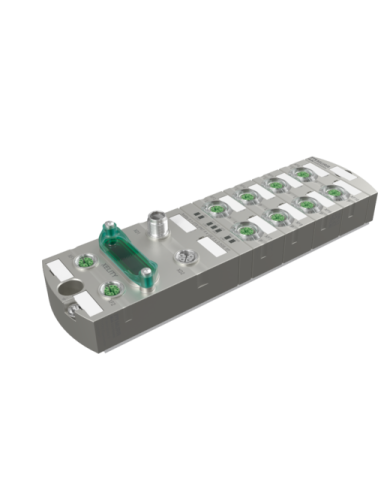

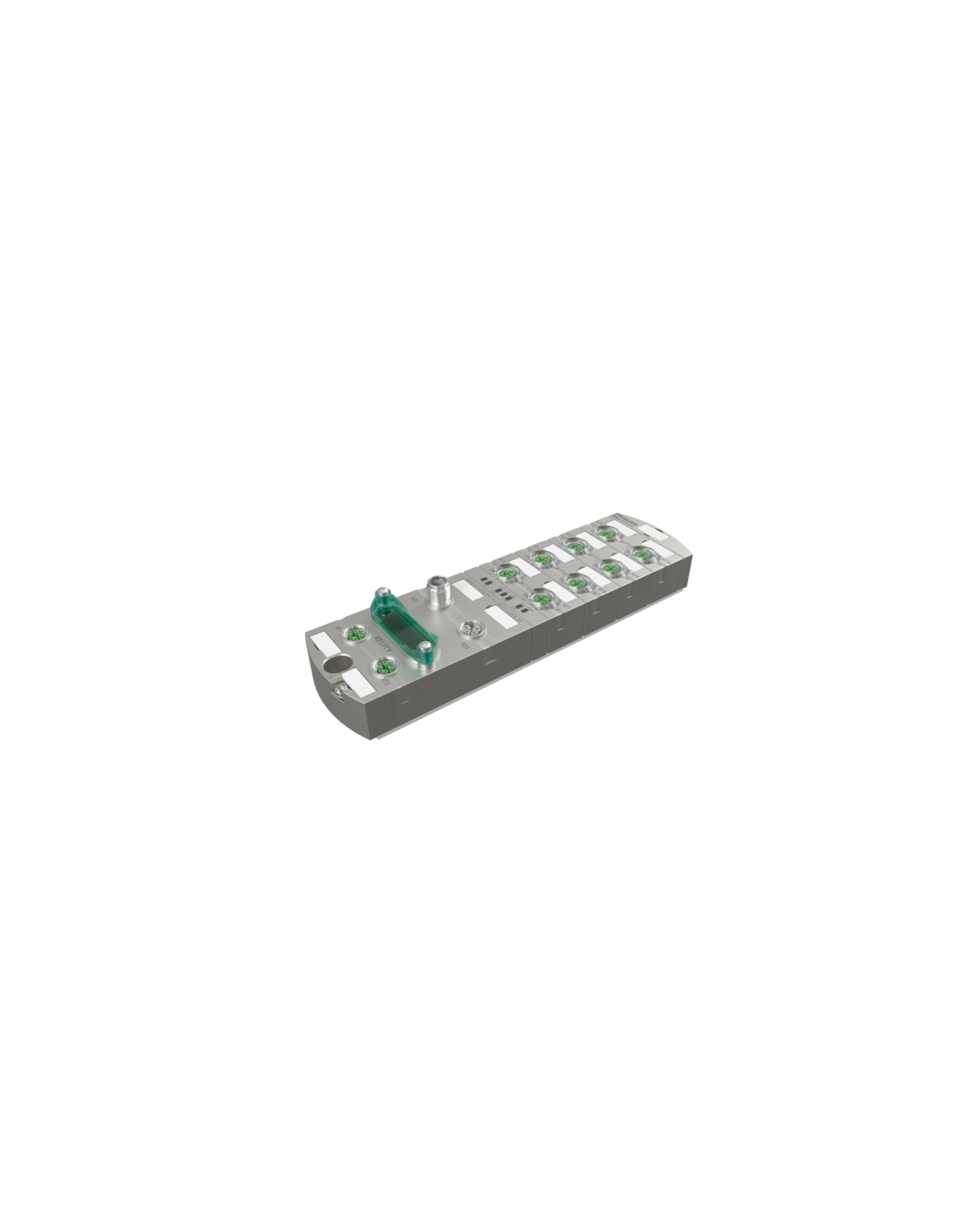

Przemysłowy switch Ethernet Xelity 8+2TX IP67 – wytrzymały przełącznik do wymagających aplikacji
Xelity 8+2TX IP67 to niezarządzalny switch przemysłowy firmy Murrelektronik, zaprojektowany z myślą o zapewnieniu niezawodnej łączności Ethernet w najbardziej wymagających warunkach przemysłowych. Urządzenie oferuje 8 portów gigabitowych (8 x GE) oraz 2 szybkie porty 2,5 Gigabit Ethernet (2 x 2,5GE), umożliwiające elastyczne konfigurowanie topologii sieci w układzie liniowym i gwiaździstym.
Odporność IP67 i wytrzymałość do pracy w trudnych warunkach
Konstrukcja przełącznika spełnia rygorystyczne normy odporności IP67 oraz IP65, co pozwala na instalację bezpośrednio w strefach produkcyjnych i innych miejscach narażonych na kurz, wilgoć oraz zachlapania. Obudowa z cynkowego odlewu ciśnieniowego charakteryzuje się zwiększoną odpornością na uszkodzenia mechaniczne, wstrząsy oraz wibracje, co potwierdzają certyfikaty EN IEC 60068-2-27 oraz EN IEC 60068-2-6.
Zastosowania switcha Xelity 8+2TX w automatyce przemysłowej
Switch Xelity 8+2TX polecany jest do rozbudowy sieci przemysłowych w aplikacjach takich jak:
- Automatyka produkcji – łączenie maszyn, linii technologicznych i stanowisk zrobotyzowanych
- Logistyka i magazynowanie – integracja systemów transportowych, sorterów i skanerów
- Przemysł spożywczy i chemiczny – dzięki wysokiej klasie szczelności oraz odporności na trudne warunki środowiskowe
- Systemy wizyjne i monitoring – szybka transmisja danych, wsparcie dla ramek Jumbo do 10 kB
- Aplikacje mobilne – pojazdy AGV, mobilne platformy produkcyjne
Dzięki obsłudze protokołów EtherNet/IP oraz PROFINET, przełącznik umożliwia łatwą integrację z nowoczesnymi systemami sterowania.
Możliwości i funkcje wybrane przełącznika sieciowego Xelity 8+2TX
- Automatyczne rozpoznawanie podłączonych urządzeń (Auto-Sensing, Auto-Negotiation, Auto-Crossover)
- Wysoka przepustowość – możliwość pracy portów w trybie pełnego lub półdupleksu
- Zaawansowane funkcje bezpieczeństwa – ochrona przeciwprzepięciowa, zabezpieczenie przed przeciążeniem i odwrotną polaryzacją
- Wielopoziomowy priorytet QoS – zgodność z IEEE 802.1p (8 kolejek, ścisły priorytet)
- Współpraca z sieciami VLAN (przekierowanie oznaczeń 802.1Q)
- Odporność na burze broadcastowe
- Szybka instalacja za pomocą złącz M12 X-Cod (Ethernet) oraz L-Cod (zasilanie)
Podstawowe cechy – podsumowanie
- 10 portów Ethernet, z czego 2 porty obsługują 2,5 Gbit/s
- Stopień ochrony IP67 – idealny do pracy w trudnym środowisku przemysłowym
- Obsługa protokołów EtherNet/IP i PROFINET
- Praca w szerokim zakresie temperatur od -40°C do +45°C
- Wytrzymała, kompaktowa konstrukcja (225 x 63 x 37,4 mm, waga 900 g)
- Łatwa integracja i diagnostyka dzięki LED-owym wskaźnikom stanu
- Wysoka niezawodność – MTTF 100 lat (wg SN 29500)
Xelity 8+2TX to niezarządzalny switch IP67, który doskonale sprawdzi się w wymagających aplikacjach przemysłowych, które wymagają szybkości, niezawodności oraz bezproblemowej integracji z istniejącymi systemami automatyki.
