8-portowy switch niezarządzalny
Konektory znajdują się w zakładce "Technika podłączania".
Połącz produkt
Przewód sygnałowyPokaż wszystko
Dane elektryczne | Zasilanie
| Napięcie robocze DC min. | 9,5 V |
| Napięcie robocze DC maks. | 31,5 V |
| Pobór mocy maks. | 1,2 W |
| Pobór prądu maks. | 50 mA |
Dane techniczne | Komunikacja przemysłowa
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
| Auto-Crossover | tak |
| Auto-Negotiation | tak |
| Duplex | Full duplex |
| Rodzaj przełączania | niezarządalny |
| VLAN niezarządzany (IEEE 802.1Q) | tak |
Diagnozy
| Styk sygnalizacyjny | nie |
| Diagnostyka | brak napięcia |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Zabezpieczenie polaryzacji | tak |
| Ochrona przeciwprzepięciowa | tak |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |

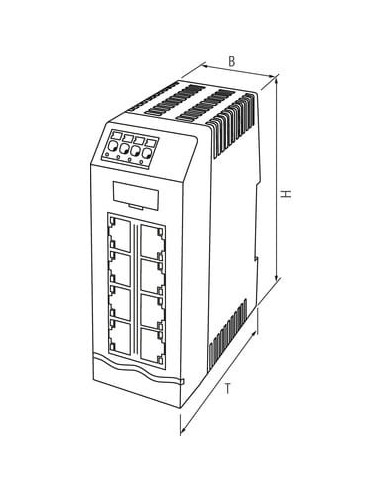

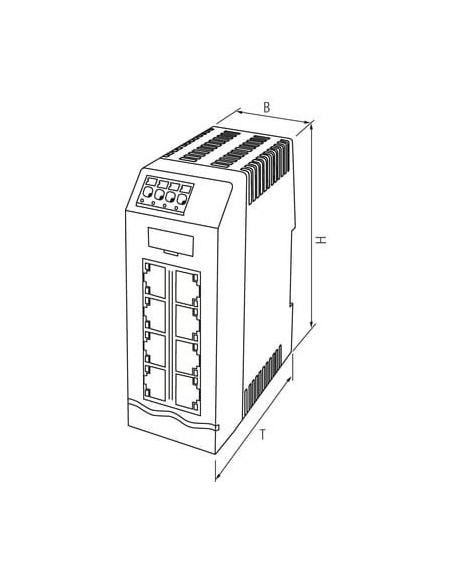

| Wysokość | 105 mm |
| Szerokość | 41,6 mm |
| Głębokość | 85,1 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 8 |
Typ przyłącza 1
| Family construction form | RJ45 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 8 |
| PIN 1 | TD + |
| PIN 2 | TD - |
| PIN 3 | RD + |
| PIN 4 | n.c. |
| PIN 5 | n.c. |
| PIN 6 | RD - |
| PIN 7 | n.c. |
| PIN 8 | n.c. |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 24 V DC (UB 1) |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | n.c. |

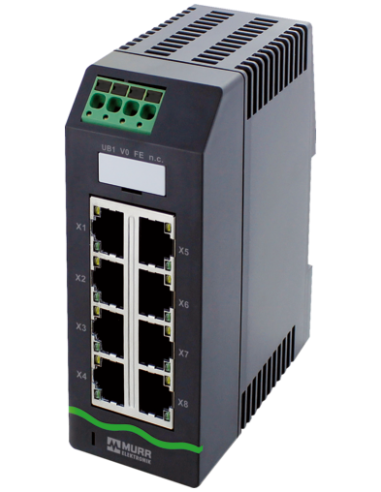

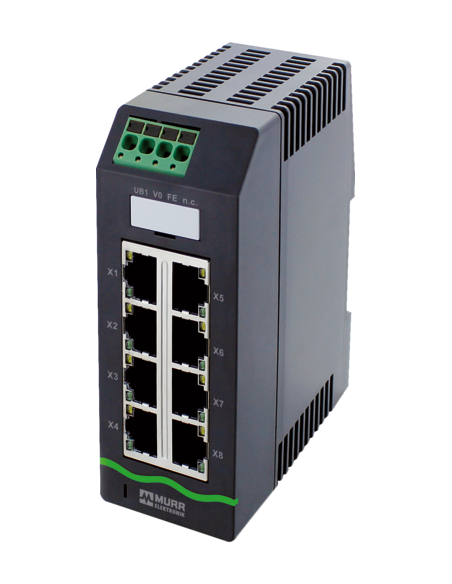

Nieaparządzalny przełącznik Xelity 8TX 100Mbit – 8-portowy switch przemysłowy
Nie zarządzalny przełącznik Ethernet Xelity 8TX 100Mbit, o kodzie produktu 58812, to rozwiązanie dedykowane przemysłowym instalacjom sieciowym, które wymagają niezawodnej komunikacji oraz łatwego montażu. Dzięki kompaktowej konstrukcji oraz solidnemu wykonaniu, ten przełącznik idealnie sprawdza się w środowiskach automatyki przemysłowej, instalacjach maszynowych, systemach monitoringu oraz lokalnych sieciach komputerowych w trudnych warunkach.
Najważniejsze cechy przełącznika Xelity 8TX 100Mbit
- Osiem portów RJ45 pozwala na integrację wielu urządzeń sieciowych, umożliwiając efektywną komunikację w sieci Ethernet 10/100 Mbit/s.
- Obsługa Auto-Crossover i Auto-Negotiation gwarantuje automatyczne dostosowanie parametrów połączenia, co eliminuje potrzebę stosowania specjalnych kabli oraz ręcznego konfigurowania sieci.
- Praca w trybie Full Duplex zapewnia maksymalne wykorzystanie przepustowości, co przekłada się na płynną wymianę danych, nawet przy dużym obciążeniu sieci.
- Wysoki poziom ochrony elektrycznej – zabezpieczenie polaryzacji oraz ochrona przeciwprzepięciowa umożliwiają bezpieczną pracę w wymagających instalacjach przemysłowych.
- Kompaktowa i lekka obudowa z tworzywa sztucznego w kolorze czarnym pozwala na montaż w ograniczonych przestrzeniach, jednocześnie zapewniając trwałość i estetykę wykonania.
- Prosty montaż na szynie DIN TH35 (EN 60715) umożliwia szybkie i wygodne zintegrowanie przełącznika z istniejącą infrastrukturą szaf sterowniczych.
- Zakres temperatur pracy od -25°C do 60°C oraz stopień ochrony IP20 pozwalają na instalację urządzenia w szerokim spektrum zastosowań przemysłowych.
- Diody LED statusu połączenia i transferu danych ułatwiają diagnostykę i bieżącą kontrolę pracy portów.
Typowe zastosowania i możliwości wykorzystania Xelity 8TX 100Mbit
Przełącznik niezarządzalny Xelity 8TX znajduje zastosowanie w różnorodnych środowiskach przemysłowych, w tym m.in.:
- Integracja urządzeń automatyki i sterowania w zakładach produkcyjnych.
- Rozbudowa i segmentacja przemysłowych sieci Ethernet w szafach sterowniczych.
- Tworzenie wydzielonych podsystemów komunikacyjnych dla maszyn i linii technologicznych.
- Wsparcie infrastruktury systemów monitoringu CCTV, rejestratorów sieciowych oraz czujników IIoT.
- Zastosowania w miejscach wymagających stabilnego połączenia sieciowego bez konieczności skomplikowanej konfiguracji.
Zalety praktyczne i funkcjonalne przełącznika przemysłowego
Prosta integracja oraz niezawodność działania sprawiają, że urządzenie jest polecane do aplikacji wymagających efektywnej i stabilnej komunikacji. Niezarządzalna konstrukcja upraszcza proces uruchomienia oraz minimalizuje ryzyko błędów konfiguracyjnych. Dzięki uniwersalnym portom RJ45 oraz wygodnym zaciskom sprężynowym FK do zasilania, urządzenie pozwala na szybkie podłączanie i wymianę komponentów sieciowych.
Mocne strony przełącznika Xelity 8TX to także szeroki zakres napięcia zasilania (9,5 – 31,5 V DC), niski pobór energii oraz łatwy odczyt statusów pracy. Dzięki solidności wykonania i wysokiej odporności na czynniki zewnętrzne, przełącznik zapewnia długi okres eksploatacji, nawet w wymagających warunkach.
