Xelity Hybrid Switches are the ideal solution for connecting up to four cameras and other network participants (under 100W output power) via standardized M12 a-coded connections for power supply and M12 x-coded connections for Ethernet data connection.The NEC Class 2 protection of the power outputs and the integrated Mico overcurrent protection ensure that the connected participants and the cables are electrically protected.Thanks to the proven IP67 housing concept, the switches fit seamlessly into your decentralized installation concepts. The devices are used in intralogistics, in machine vision and everywhere else where Ethernet cameras are used.
Dane elektryczne | Zasilanie
| Rodzaj napięcia roboczego | DC |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze US DC min. | 18 V |
| Napięcie robocze US DC maks. | 30 V |
| Pobór mocy maks. | 3,8 W |
Dane techniczne | Komunikacja przemysłowa
| Liczba interfejsów HW (Industrial Ethernet) | 6 |
| Obsługiwany protokół | PROFINET, Ethernet |
Komunikacja przemysłowa | Funkcja Ethernet
| Topology type | Linia, Gwiazda, Sieć, Pierścień |
| Auto-Crossover | tak |
| Auto-Negotiation | tak |
| Polaryzacja automatyczna | tak |
| Duplex | Pełny dupleks lub półdupleks |
| Auto-Sensing | tak |
| Topologia liniowa (kaskadowanie przełączania maks.) | 64 |
| Topologia sieci | RSTP |
| Bufor pakietów | 2 Mbit |
| Topologia pierścienia | RSTP |
| Rodzaj przełączania | managed |
| Procedura przełączania | Store & Forward |
| Rodzaj transmisji (port 1) | 1 GBASE-T, 100 BASE-T(X), 10 BASE-T |
| Rodzaj transmisji (port 2) | 1 GBASE-T, 100 BASE-T(X), 10 BASE-T |
| Rodzaj transmisji (port 3) | 1 GBASE-T, 100 BASE-T(X), 10 BASE-T |
| Rodzaj transmisji (port 4) | 1 GBASE-T, 100 BASE-T(X), 10 BASE-T |
| Rodzaj transmisji (port 5) | 1 GBASE-T, 100 BASE-T(X), 10 BASE-T |
| Rodzaj transmisji (port 6) | 1 GBASE-T, 100 BASE-T(X), 10 BASE-T |
Komunikacja przemysłowa | Profinet
| FSU (Fast-Start-Up) | nie |
| IRT (zastosowanie) | nie |
| IRT (komunikacja sieciowa) | nie |
| Klient MRP | tak |
| PROFINET Netload Class | III |
| Czas cyklu PROFINET min. | 128 ms |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | B |
| Specyfikacja PROFINET | V2.4 |
| PROFIenergy | nie |
| Shared Device/Input | nie |
Komunikacja przemysłowa | Funkcje IIoT
| Ustawienie domyślne IP | 0.0.0.0/24 |
| Webserver | HTTPS |
Switch Management
| Adresowanie | Klient BOOTP/DHCP, DCP, Wiersz poleceń SSHv2, Zarządzanie webowe |
| AutoUpdateX compatible from version | 3.6 |
| Zarządzanie plikami konfiguracyjnymi | Webserver, FTP, TFTP, HTTP |
| MRP (IEC 62439-2) | Klient |
| Rodzaj priorytetyzacji (IEEE 802.1D/p) | (mapowanie CoS/DSCP) |
| QoS (IEEE 802.1p) | 8 kolejek |
| RSTP (IEEE 802.1D-2004, IEC 62439-1) | Domyślnie wł. |
| Simple Network Management Protocol (SNMP) | v1 + v2c + v3 (domyślnie aktywne) |
| VLAN managed (IEEE 802.1Q) | tak |
| VLANs maks. (IEEE 802.1Q) | 64 |
| Synchronizacja czasu | Zegar czasu rzeczywistego, Klient NTP |
Diagnozy
| Styk sygnalizacyjny | nie |
| Zdalna obsługa | Klient Open VPN |
| Wyświetlacz LED | Zasilanie, Połączenie Ethernet/ Transfer danych |
| Informacja o sieci | Wykrywanie sąsiednich urządzeń (LLDP, IEEE 802.1AB), Powiadomienia MAC |
| Odbicie lustrzane portu | 1:1, N:1 |
| RMON | tak |
| SNMP Traps | tak |
| Syslog | tak |
| Informacja systemowa | Wskaźnik przeciążenia, Informacje o urządzeniu, Napięcie wejściowe, Temperatura urządzenia |
Ochrona urządzenia | Elektryczna
| Wysokość ustawienia max. | 3000 m |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Klasa ochrony (EN IEC 61140) | III |
| Ochrona przeciążeniowa zasilania urządzenia | nie |
| Zabezpieczenie polaryzacji | tak |
| Stopień zanieczyszczenia | 3 |
| Obwód ochronny wejścia | Varistor, Dioda tłumiąca |
| odporny na zwarcie | tak |
| Ochrona przeciwprzepięciowa | tak |
Ochrona urządzenia | Mechaniczna
| Odporność na wstrząsy (EN IEC 60068-2-27) | 30 g, 11 ms |
| Odporność na wibracje (EN IEC 60068-2-6) | 3,5 mm (3 ... 60 Hz), 10 g (60 ... 150 Hz) |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | silver |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Masa netto | 904 g |
| Typ montażu | przykręcone |
| pozycja montażowa | dowolnie |

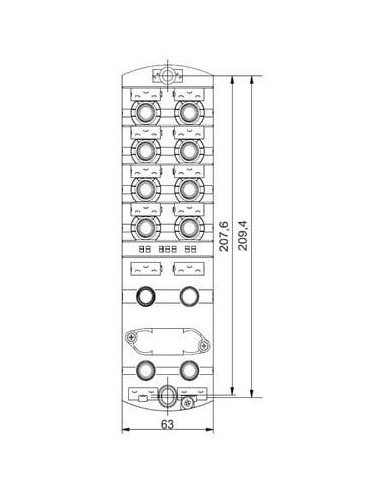

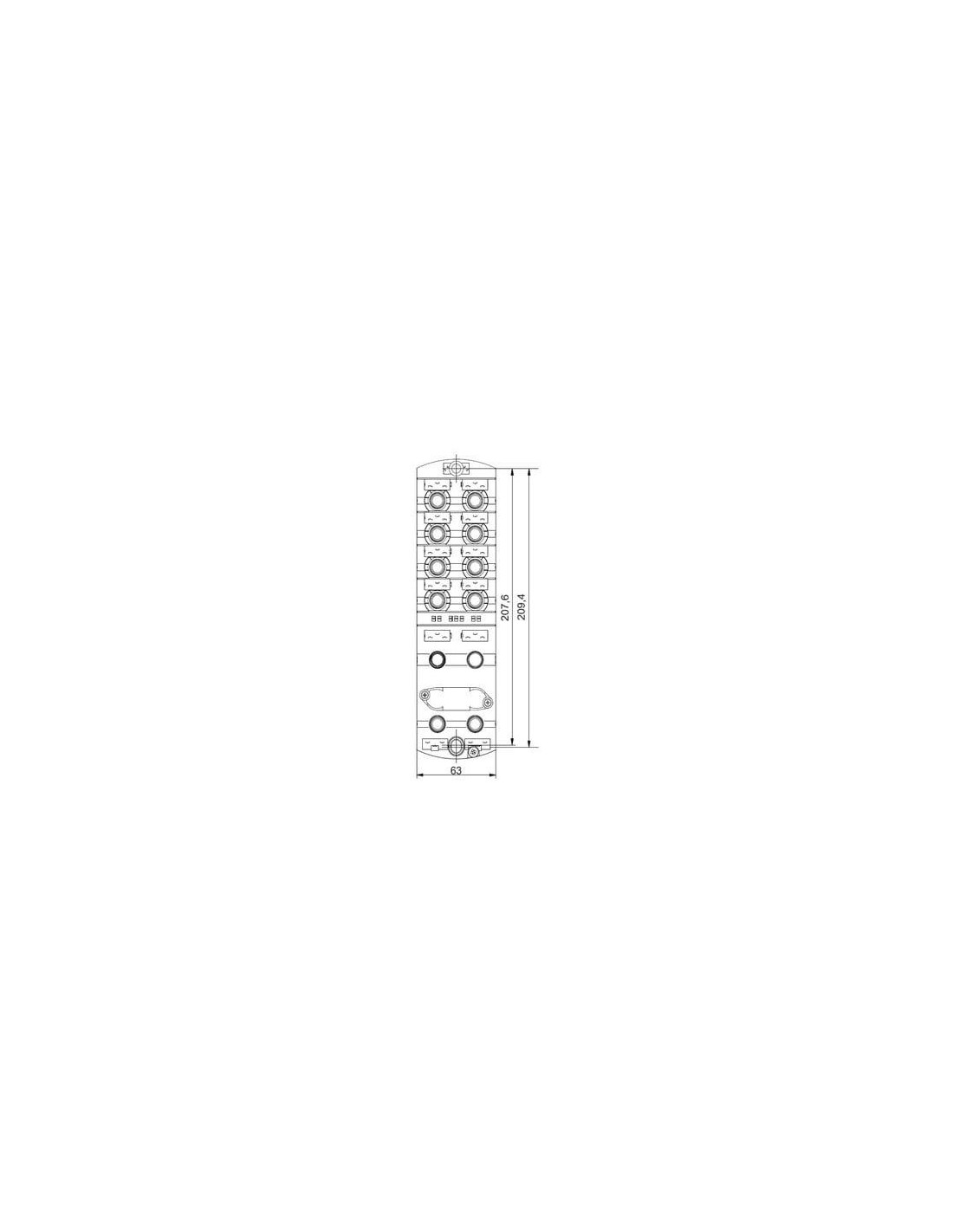

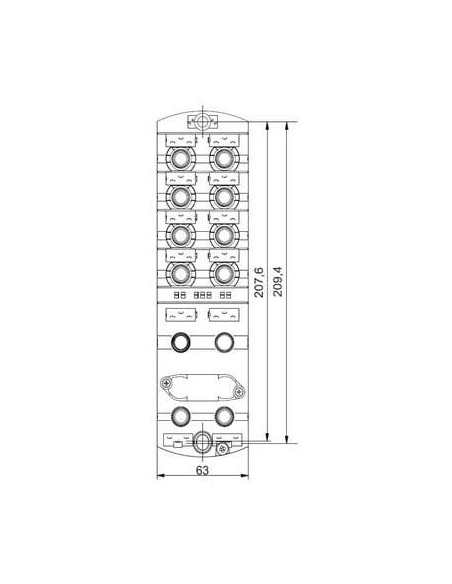

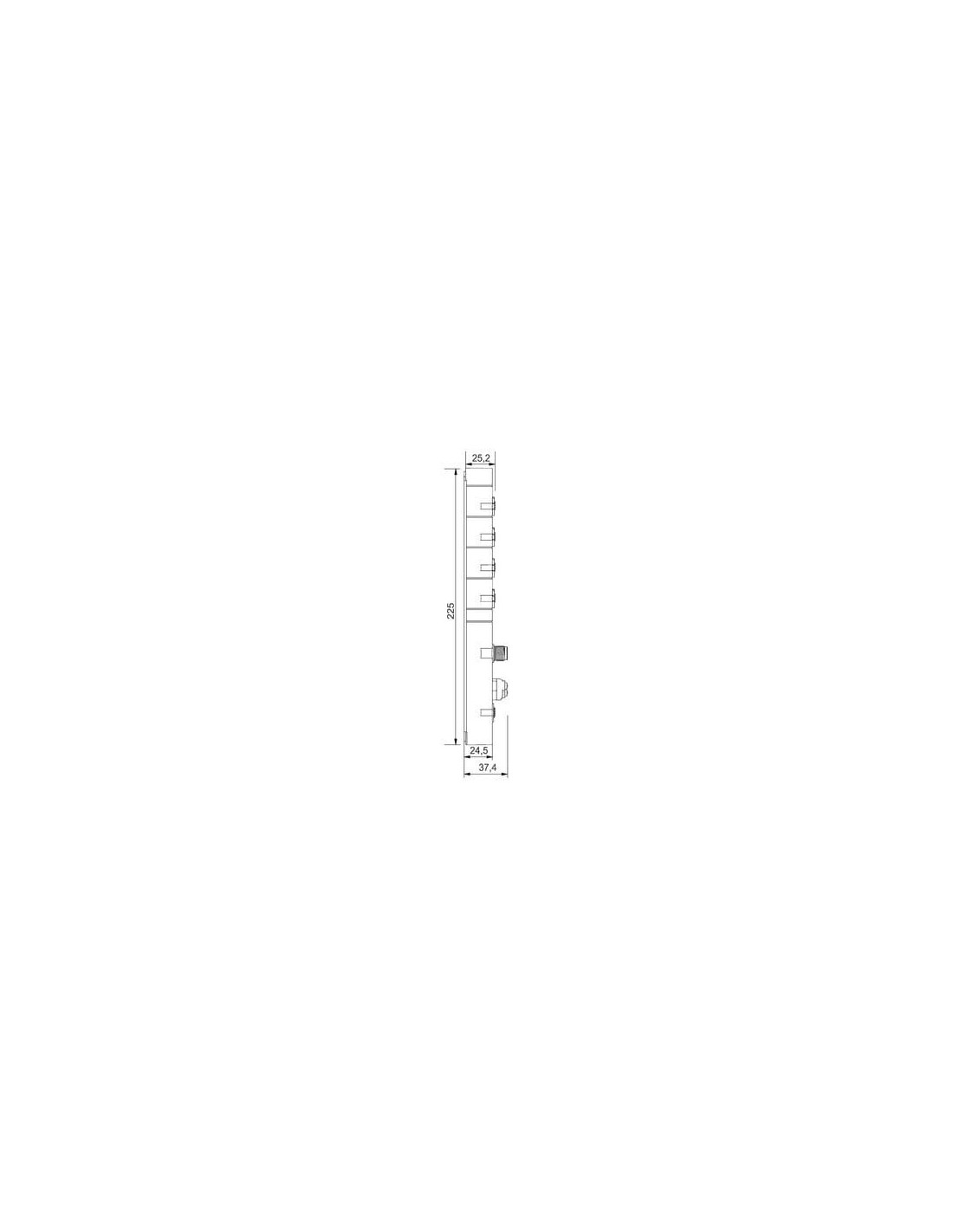

| Wysokość | 225 mm |
| Szerokość | 63 mm |
| Głębokość | 37,4 mm |
Właściwości otoczenia | Kompatybilność elektromagnetyczna
| Interference emission | IEC 61000-6-3 |
| Immunity to interference | IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8, IEC 61000-6-2 |
Warunki otoczenia | Klimatyczne
| Ambient temperature min. | -40 °C |
| Ambient temperature max. | 55 °C |
| Obniżenie wartości znamionowych od | 40 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
| Temperatura transportu min. | -40 °C |
| Temperatura transportu maks. | 85 °C |
| Względna wilgotność powietrza maks. (praca) | 95 % |
| Relative humidity max. (storage, transport) | 95 % |
| Assembly location | Interior |
Dane techniczne | Niezawodność
| MTTF | 85 a, SN 29500 |
| Warunek dodatkowy MTTF, MTBF | 40 °C |
Environmental product conformity
| REACH | (EC) No 1907/2006 |
| REACH-SVHC | (EC) No 1907/2006 |
| RoHS | 2011/65/EU & (EU)2015/863 Exception 6c, 7a & 7c1 |
| China RoHS | 25 EPUP GB/T 26572 |
| WEEE | 2012/19/EU | Category 5 |
| CE | 2014/30/EU 2011/65/EU |
| UKCA | Electromagnetic Compatibility Regulations 2016, The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012 |
Dopuszczenia
| UL | UL 61010-1 UL 61010-2-201 E201820 |
| ULc | CSA C22.2 No. 61010-1-12 CSA C22.2 No. 61010-2-201 E201820 |
| tak |
Parametry zacisków
Connection types
| Typ przyłącza 1 | XD1 |
| Typ przyłącza 2 | XD2 |
| Typ przyłącza 3 | X1-X4 |
| Typ przyłącza 4 | XF1-XF6 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (UB 1) (US) |
| PIN 2 | 0 V (UA) |
| PIN 3 | 0 V (UB 1) (US) |
| PIN 4 | 24 V DC (UA) |
| PIN 5 | n.c. |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 4 |
| PIN 1 | 24 V DC (UB 1) (US) |
| PIN 2 | 0 V (UA) |
| PIN 3 | 0 V (UB 1) (US) |
| PIN 4 | 24 V DC (UA) |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (UB 1) (US) |
| PIN 2 | Signal A |
| PIN 3 | 0 V |
| PIN 4 | Signal B |
| PIN 5 | FE |
Typ przyłącza 4
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Kodowanie | X |
| Liczba biegunów | 8 |
| PIN 1 | DA + |
| PIN 2 | DA - |
| PIN 3 | DB + |
| PIN 4 | DB - |
| PIN 5 | DD + |
| PIN 6 | DD - |
| PIN 7 | DC - |
| PIN 8 | DC + |

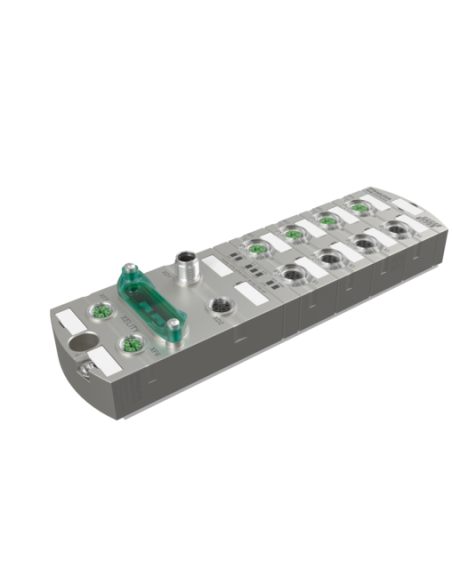

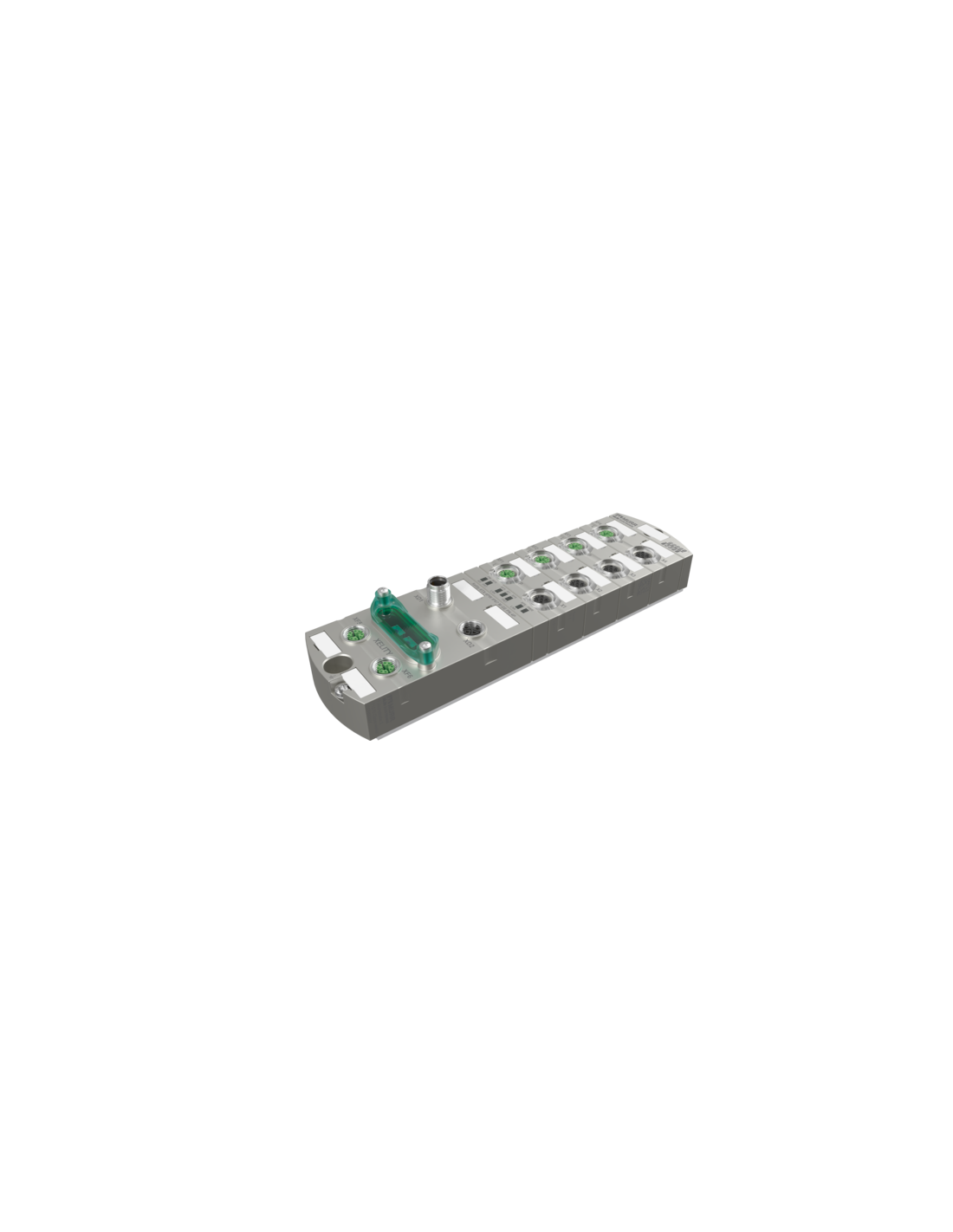

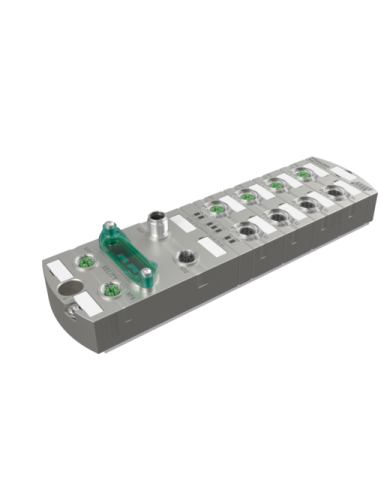

Xelity 6TX ProfiNet 1000Mbit + 4 Power M12 IP67 M12L 58847 – Przełącznik zarządzalny do zastosowań przemysłowych
Przełącznik zarządzalny Xelity 6TX ProfiNet 1000Mbit to nowoczesne urządzenie sieciowe zaprojektowane z myślą o wymagających środowiskach przemysłowych, w których kluczowe są niezawodność, trwałość oraz bezpieczeństwo połączeń. Urządzenie o numerze katalogowym 58847 wyróżnia się solidną konstrukcją oraz bogatym zestawem funkcji zarządzania siecią i ochrony podłączonych urządzeń.
Wytrzymała obudowa i odporność na warunki przemysłowe – IP67 & IP65
Obudowa ze stopu cynku gwarantuje długowieczność przełącznika, nawet w trudnych warunkach produkcyjnych czy intralogistycznych. Stopień ochrony IP67/IP65 pozwala na instalację w bezpośrednim otoczeniu maszyn, bez konieczności stosowania dodatkowych osłon przed kurzem czy wilgocią.
- Odporność na wstrząsy – 30 g, 11 ms
- Odporność na wibracje – do 10 g oraz 3,5 mm (3 ... 60 Hz)
- Praca w temperaturach od -40°C do +55°C
Zaawansowana komunikacja sieciowa – PROFINET, Ethernet i zarządzanie
Xelity 6TX Hybrid Switch umożliwia podłączenie do sześciu urządzeń w technologii Ethernet/PROFINET z obsługą pełnego dupleksu oraz przepustowości do 1 Gbit/s na każdym porcie. Funkcje Auto-Crossover, Auto-Negotiation i Auto-Sensing zapewniają szybkie i intuicyjne wykrywanie połączeń oraz optymalną konfigurację interfejsów.
Urządzenie sprawdzi się w strukturach sieci typu gwiazda, linia, pierścień czy rozbudowana sieć RSTP. Możliwość zarządzania za pomocą SNMP, webserwera (HTTPS), SSHv2, BOOTP/DHCP, DCP gwarantuje elastyczność integracji z istniejącą infrastrukturą IT/OT.
Maksymalna ochrona podłączonych urządzeń i okablowania
Przełącznik oferuje zintegrowane zabezpieczenia elektryczne NEC Class 2 oraz Mico, chroniące kamery przemysłowe, systemy wizyjne i inne urządzenia sieciowe przed zwarciem oraz przegrzaniem. Zabezpieczenia przeciwprzepięciowe, automatyczna polaryzacja oraz diody tłumiące podnoszą poziom bezpieczeństwa instalacji.
Idealny do kamer przemysłowych, maszyn i systemów intralogistycznych
Dzięki możliwości zasilania i komunikacji Ethernet przez standardowe złącza M12 (a- i x-kodowane), przełącznik Xelity umożliwia szybkie oraz pewne połączenie do czterech kamer przemysłowych oraz innych urządzeń automatyki. Idealnie sprawdza się w systemach wizyjnych, liniach produkcyjnych, centrach logistycznych oraz wszędzie tam, gdzie liczy się minimalizacja okablowania i odporność środowiskowa.
- Typowe zastosowania: aplikacje machine vision, automatyka maszyn, monitoring obiektów
- Możliwość kaskadowego łączenia do 64 urządzeń
- Obsługa VLAN, QoS (8 kolejek), RMON, Syslog – pełne wsparcie dla zarządzania przemysłową siecią
Wygodny montaż i przejrzysta diagnostyka
Kompaktowa konstrukcja (wymiary: 225 x 63 x 37,4 mm, masa: 904 g) ułatwia montaż w dowolnej pozycji. Wbudowane LED-y sygnalizacyjne pozwalają na szybką wizualną ocenę stanu urządzenia oraz transferu danych. Zaawansowane funkcje diagnostyczne, takie jak RMON, SNMP traps, odczyt wartości temperatury, napięcia czy przeciążenia, umożliwiają bieżący nadzór i szybką identyfikację potencjalnych problemów w instalacji.
Zgodność z międzynarodowymi normami, certyfikaty i bezpieczeństwo środowiskowe
Produkt spełnia restrykcyjne wymagania norm UL, CE, UKCA, RoHS, REACH, WEEE oraz odpowiada najwyższym standardom kompatybilności elektromagnetycznej (EMC).
- Zgodność z dyrektywami: 2014/30/EU (EMC), 2011/65/EU (RoHS)
- Certyfikaty UL (61010-1, 61010-2-201), CSA
- Bezpieczna eksploatacja do wysokości 3000 m n.p.m.
Xelity 6TX ProfiNet 1000Mbit + 4 Power M12 IP67 M12L (nr kat. 58847) to niezawodne i elastyczne rozwiązanie dla wszystkich, którzy stawiają na wysoki poziom integracji, pewność działania i bezpieczeństwo przemysłowych instalacji sieciowych w trudnych warunkach środowiskowych.
