8+2 porty FE z PN
Switch zarządzalny PROFINET
M12 Power, 4-piny, kodowanie L
Konektory znajdują się w zakładce "Technika podłączania".
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 9 V |
| Napięcie robocze DC maks. | 30 V |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
| Szybkość transmisji danych maks. | 1000 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
| Auto-Crossover | tak |
| Auto-Negotiation | tak |
| Duplex | Full duplex |
| Ramki LLDP | Przekierowanie |
| Topologia pierścienia | RSTP, MRP, STP |
| Rodzaj przełączania | managed |
Komunikacja przemysłowa | Profinet
| FSU (Fast-Start-Up) | nie |
| Klient MRP | tak |
| PROFINET Netload Class | III |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | B |
| Specyfikacja PROFINET | V2.4 |
| Shared Device/Input | nie |
Komunikacja przemysłowa | Funkcje IIoT
| Webserver | HTTP, HTTPS |
Switch Management
| Adresowanie | Klient BOOTP/DHCP, DCP, SSH-Befehlszeile |
| NAT | 1:1 |
| RSTP (IEEE 802.1D-2004, IEC 62439-1) | Domyślnie wł. |
| Simple Network Management Protocol (SNMP) | v1 + v2c + v3 (domyślnie aktywne) |
| VLAN managed (IEEE 802.1Q) | tak |
| VLANs maks. (IEEE 802.1Q) | 64 |
| Synchronizacja czasu | Klient NTP |
Diagnozy
| Styk sygnalizacyjny | nie |
| Diagnostyka | brak napięcia |
| Zdalna obsługa | Klient Open VPN |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Odbicie lustrzane portu | 1:1 |
| RMON | tak |
| SNMP Traps | tak |
| Syslog | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Metal |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 224,5 mm |
| Szerokość | 63 mm |
| Głębokość | 37,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura transportu min. | -40 °C |
| Temperatura transportu maks. | 85 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | XD1 |
| Typ przyłącza 2 | XD2 |
| Typ przyłącza 3 | XF1, XF2 |
| Typ przyłącza 4 | XF3-XF10 |

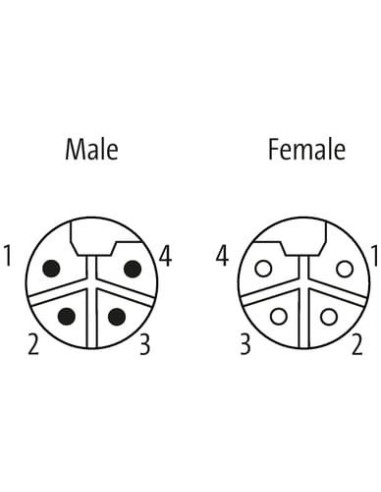

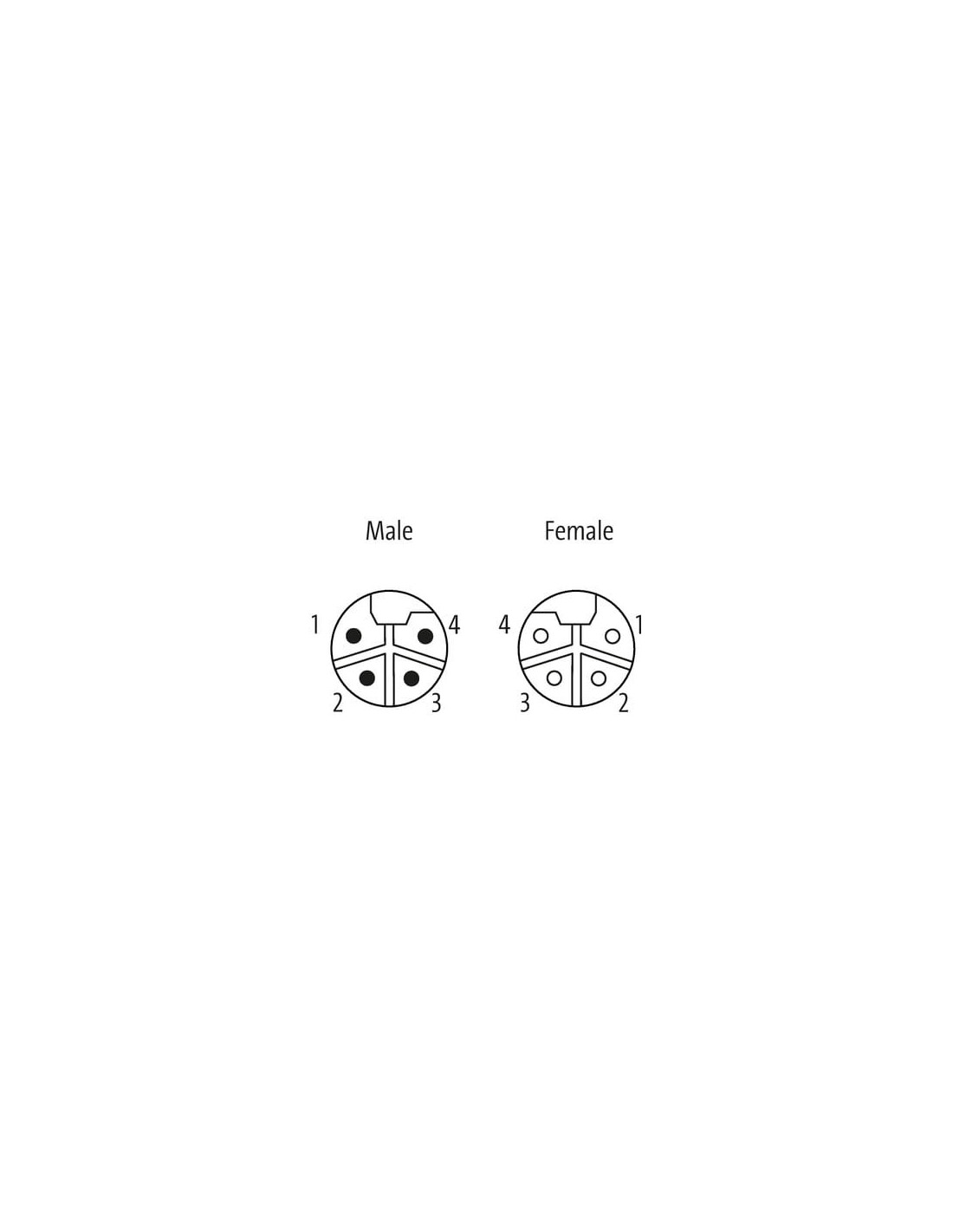

Typ przyłącza 1
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (UB 1) (US) |
| PIN 2 | 0 V (UA) |
| PIN 3 | 0 V (UB 1) (US) |
| PIN 4 | 24 V DC (UA) |
| PIN 5 | n.c. |

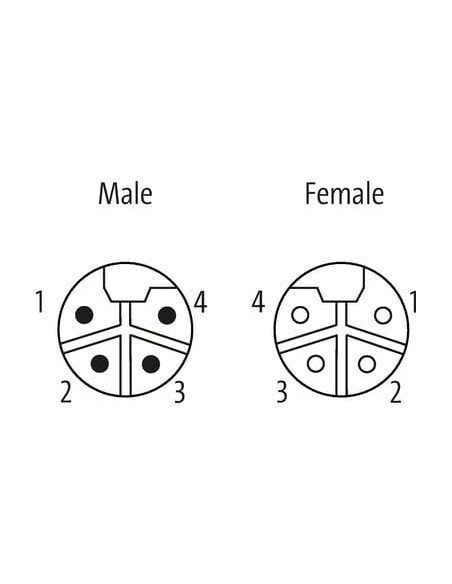

Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 4 |
| PIN 1 | 24 V DC (UB 1) (US) |
| PIN 2 | 0 V (UA) |
| PIN 3 | 0 V (UB 1) (US) |
| PIN 4 | 24 V DC (UA) |

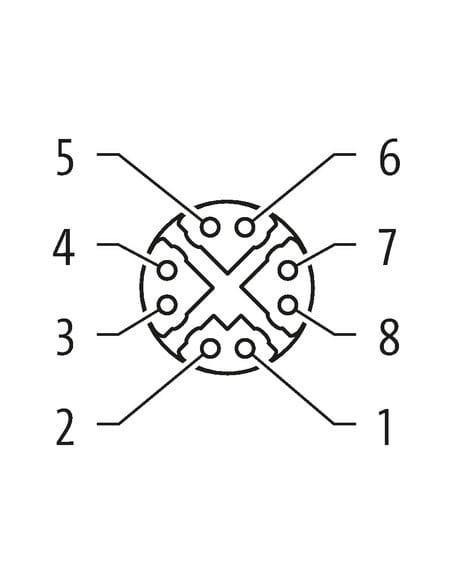

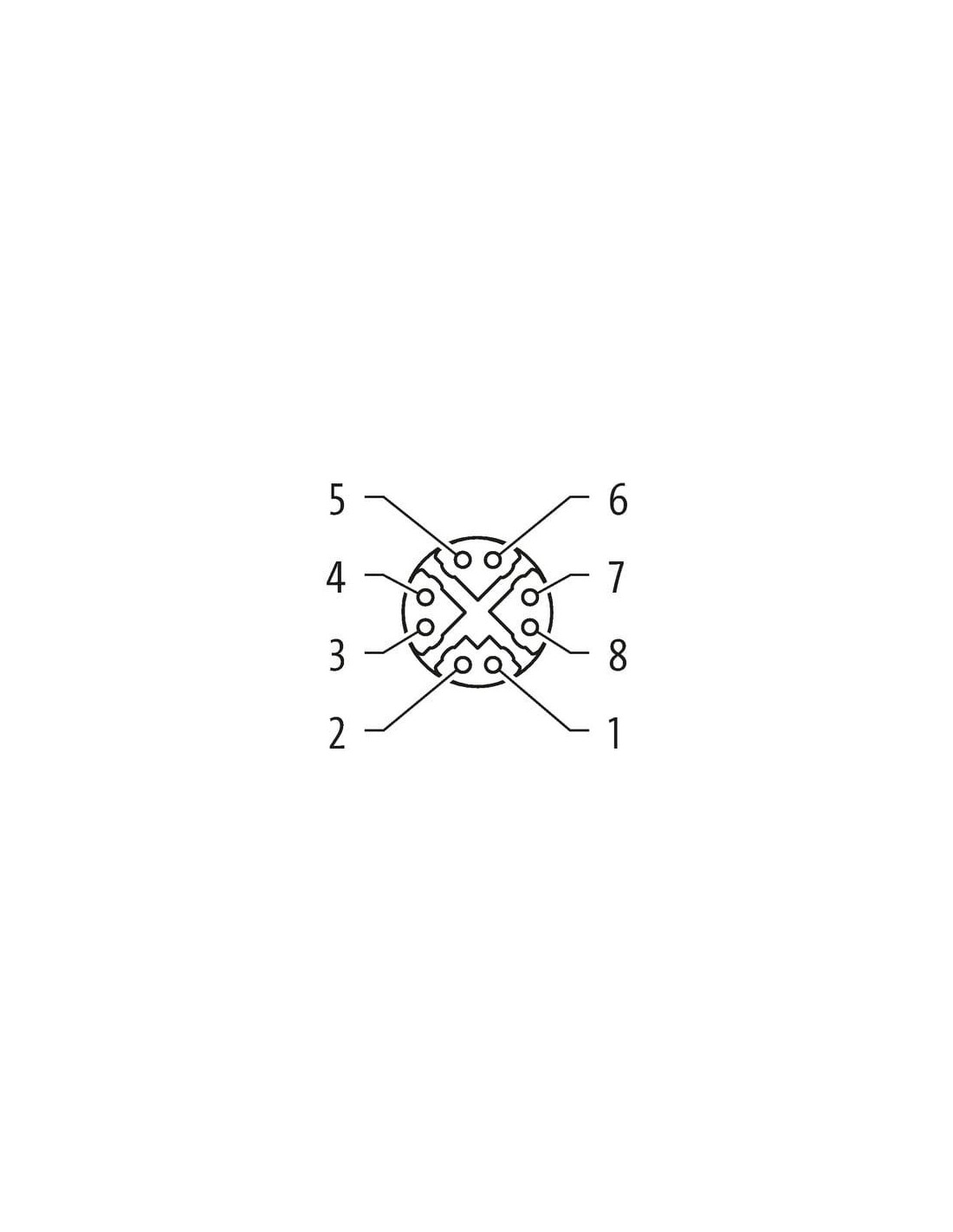

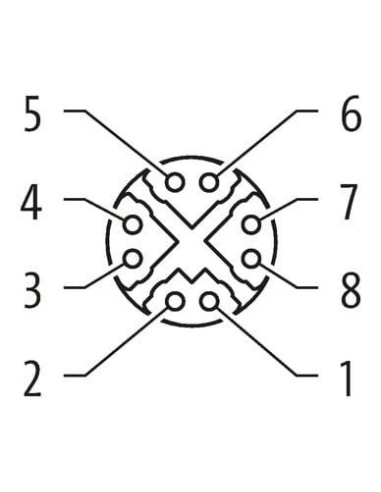

Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Kodowanie | X |
| Liczba biegunów | 8 |
| PIN 1 | DA + |
| PIN 2 | DA - |
| PIN 3 | DB + |
| PIN 4 | DB - |
| PIN 5 | DD + |
| PIN 6 | DD - |
| PIN 7 | DC - |
| PIN 8 | DC + |

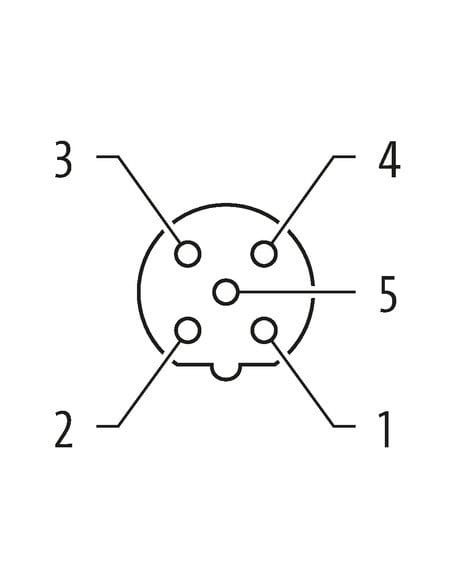

Typ przyłącza 4

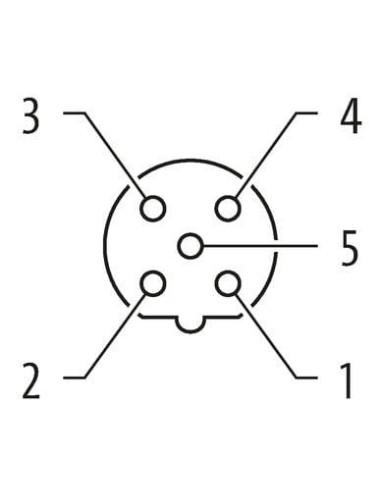

| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |

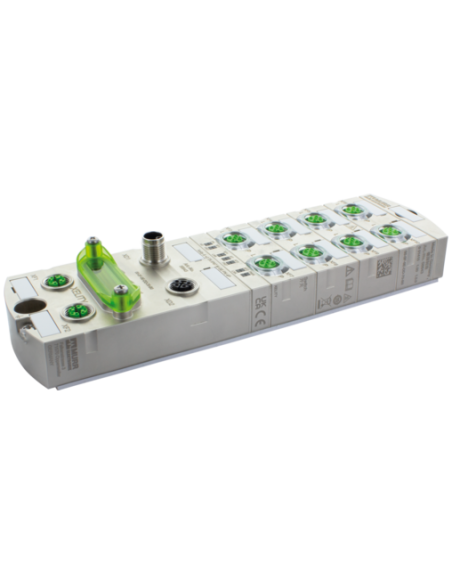

Przełącznik zarządzalny Xelity PROFINET IP67 58843 – zaawansowany switch przemysłowy
Przełącznik zarządzalny Xelity PROFINET IP67 58843 to nowoczesne rozwiązanie dla zaawansowanych systemów automatyki przemysłowej. Urządzenie zaprojektowane z myślą o pracy w trudnych warunkach środowiskowych, co potwierdza stopień ochrony IP67, zapewniający całkowitą odporność na pył i wodę.
Najważniejsze zalety przełącznika przemysłowego Xelity PROFINET IP67
- 8+2 porty Fast Ethernet przeznaczone do obsługi licznych urządzeń sieciowych oraz systemów sterowania w rozproszonych instalacjach.
- Pełna zgodność z protokołem PROFINET oraz obsługa wersji V2.4.
- Wytrzymała metalowa obudowa odporna na uszkodzenia mechaniczne i korozję.
- Uniwersalne złącza M12 umożliwiają niezawodne, szybkie oraz szczelne podłączenie kabli w środowiskach przemysłowych.
- Zaawansowane funkcje zarządzania siecią: VLAN, RSTP, MRP, SNMP, NTP, NAT, Syslog, mirroring portów, RMON.
- Bezpieczeństwo połączeń dzięki obsłudze HTTPS, SSH oraz możliwości zdalnego zarządzania przez klienta OpenVPN.
Zastosowania przełącznika Xelity PROFINET IP67
Przemysłowy przełącznik zarządzalny Xelity doskonale sprawdza się wszędzie tam, gdzie wymagana jest niezawodność transmisji danych oraz wysoka odporność na warunki środowiskowe. Typowe zastosowania obejmują:
- Systemy automatyki przemysłowej – integracja sterowników PLC, urządzeń obiektowych i paneli operatorskich.
- Przemysł spożywczy, chemiczny, farmaceutyczny – miejsca o zwiększonej wilgotności, zapyleniu lub występowaniu agresywnych substancji.
- Infrastruktura transportowa oraz instalacje na otwartej przestrzeni wymagające sprzętu odpornego na warunki atmosferyczne.
- Inteligentne linie produkcyjne i stanowiska robocze, gdzie kluczowe są szybkie reakcje sieciowe i ciągły nadzór.
Kluczowe cechy konstrukcyjne i wytrzymałość
Solidna konstrukcja metalowa oraz niski profil obudowy (wysokość 224,5 mm, szerokość 63 mm, głębokość 37,4 mm) umożliwiają montaż nawet w ograniczonych przestrzeniach. Mocowanie śrubowe zapewnia trwałość instalacji, a złącza w standardzie M12 są przystosowane do pracy w wymagających warunkach przemysłowych.
Zakres temperatury pracy od -25°C do +55°C pozwala na bezproblemowe działanie zarówno w mroźnych, jak i gorących środowiskach produkcyjnych. Przełącznik charakteryzuje się odpornością także na trudne warunki transportu.
Funkcjonalność i interoperacyjność
Przełącznik wyposażony jest w szereg funkcji zarządzania siecią:
- Auto-Crossover, Auto-Negotiation i Full Duplex – gwarancja niezawodnej komunikacji niezależnie od rodzaju podłączonych urządzeń.
- Topologie pierścieniowe (RSTP, MRP, STP) – zwiększenie bezpieczeństwa oraz redundancji komunikacji.
- Wsparcie dla VLAN – umożliwia logiczne dzielenie sieci i zwiększenie jej wydajności.
- Synchronizacja czasu przez NTP – poprawna rejestracja i analiza zdarzeń sieciowych.
- Rozbudowane opcje diagnostyczne – szybka detekcja i sygnalizacja problemów poprzez diody LED, SNMP Traps i Syslog.
Podsumowanie – przełącznik zarządzalny Xelity PROFINET IP67 do wymagających zastosowań
Przełącznik zarządzalny Xelity PROFINET IP67 58843 to niezawodne rozwiązanie dla rozbudowanych aplikacji przemysłowych, gdzie liczy się wysoka odporność, pełna kontrola i nowoczesne opcje komunikacyjne. Urządzenie zapewnia bezpieczne środowisko sieciowe oraz błyskawiczną transmisję danych, gwarantując stabilność i efektywność procesów produkcyjnych.
