8+2 porty FE bez PN

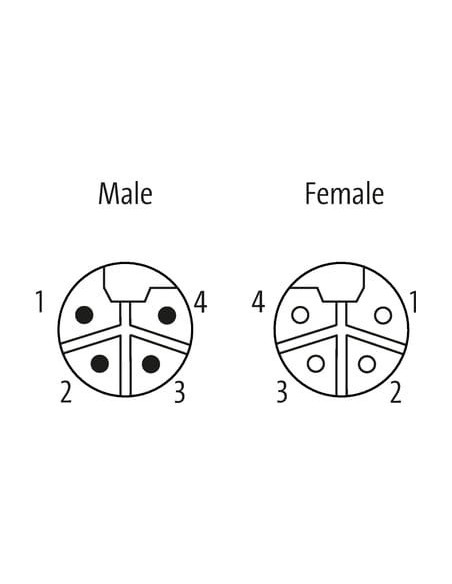

M12 Power, 4-piny, kodowanie L
PIN zasilania 1/3
Konektory znajdują się w zakładce "Technika podłączania".
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 9 V |
| Napięcie robocze DC maks. | 30 V |
Dane techniczne | Komunikacja przemysłowa
| Szybkość transmisji danych maks. | 1000 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
| Auto-Crossover | tak |
| Auto-Negotiation | tak |
| Duplex | Full duplex |
| Ramki LLDP | Przekierowanie |
| Topologia pierścienia | RSTP, STP |
| Rodzaj przełączania | managed |
Komunikacja przemysłowa | Funkcje IIoT
Switch Management
| Adresowanie | Klient BOOTP/DHCP, DCP, SSH-Befehlszeile |
| NAT | 1:1 |
| RSTP (IEEE 802.1D-2004, IEC 62439-1) | Domyślnie wł. |
| Simple Network Management Protocol (SNMP) | v1, v2c, v3 (domyślnie aktywne) |
| VLAN managed (IEEE 802.1Q) | tak |
| VLANs maks. (IEEE 802.1Q) | 64 |
| Synchronizacja czasu | Klient NTP |
Diagnozy
| Styk sygnalizacyjny | nie |
| Diagnostyka | brak napięcia |
| Zdalna obsługa | Klient Open VPN |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Odbicie lustrzane portu | 1:1 |
| RMON | tak |
| SNMP Traps | tak |
| Syslog | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane materiałowe
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 224,5 mm |
| Szerokość | 63 mm |
| Głębokość | 37,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura transportu min. | -40 °C |
| Temperatura transportu maks. | 85 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | XD1 |
| Typ przyłącza 2 | XD2 |
| Typ przyłącza 3 | XF1, XF2 |
| Typ przyłącza 4 | XF3-XF10 |

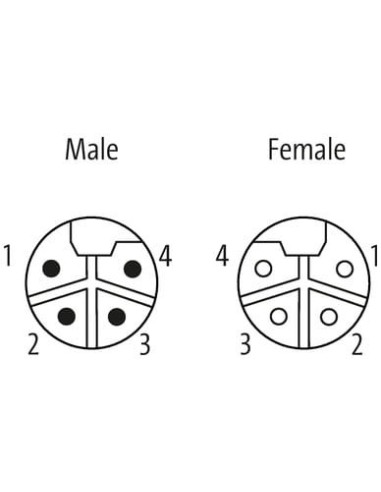

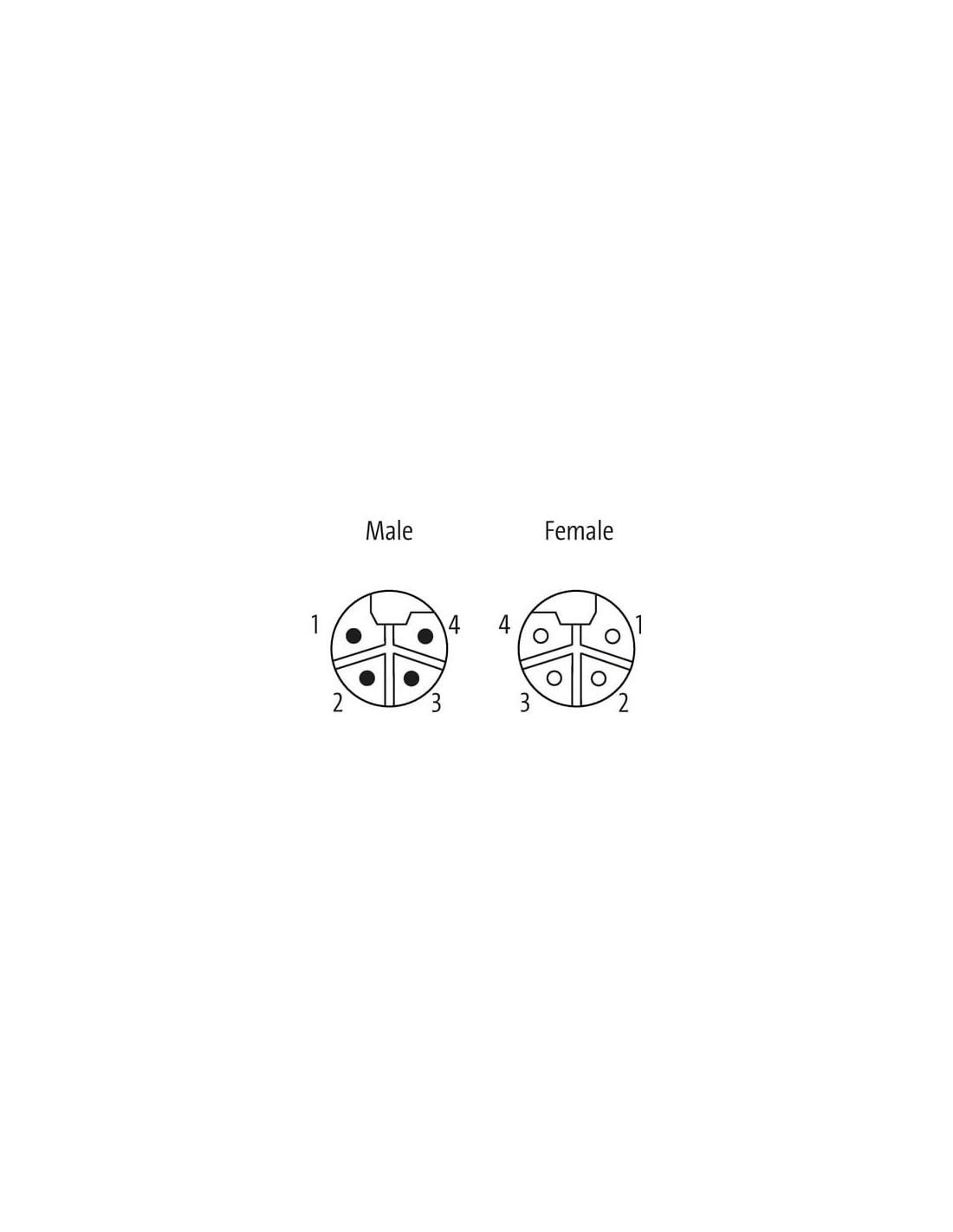

Typ przyłącza 1
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (UB 1) (US) |
| PIN 2 | 0 V (UA) |
| PIN 3 | 0 V (UB 1) (US) |
| PIN 4 | 24 V DC (UA) |
| PIN 5 | n.c. |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 4 |
| PIN 1 | 24 V DC (UB 1) (US) |
| PIN 2 | 0 V (UA) |
| PIN 3 | 0 V (UB 1) (US) |
| PIN 4 | 24 V DC (UA) |

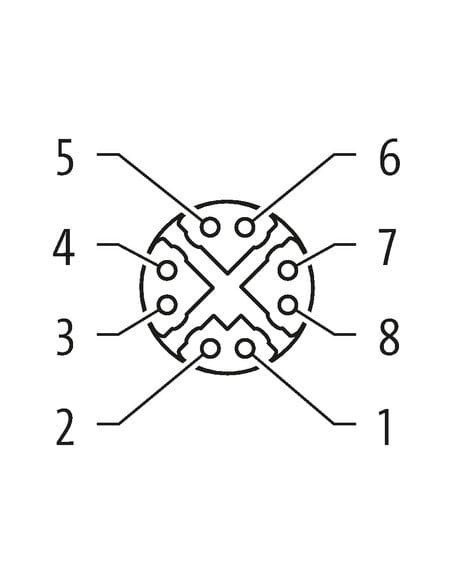

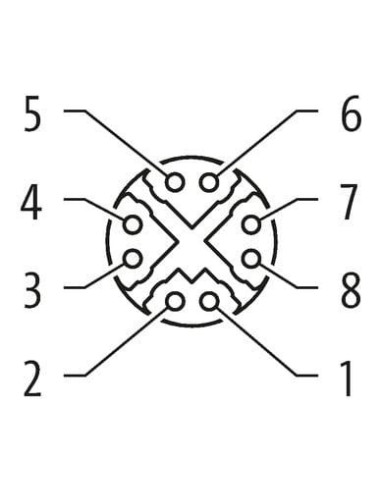

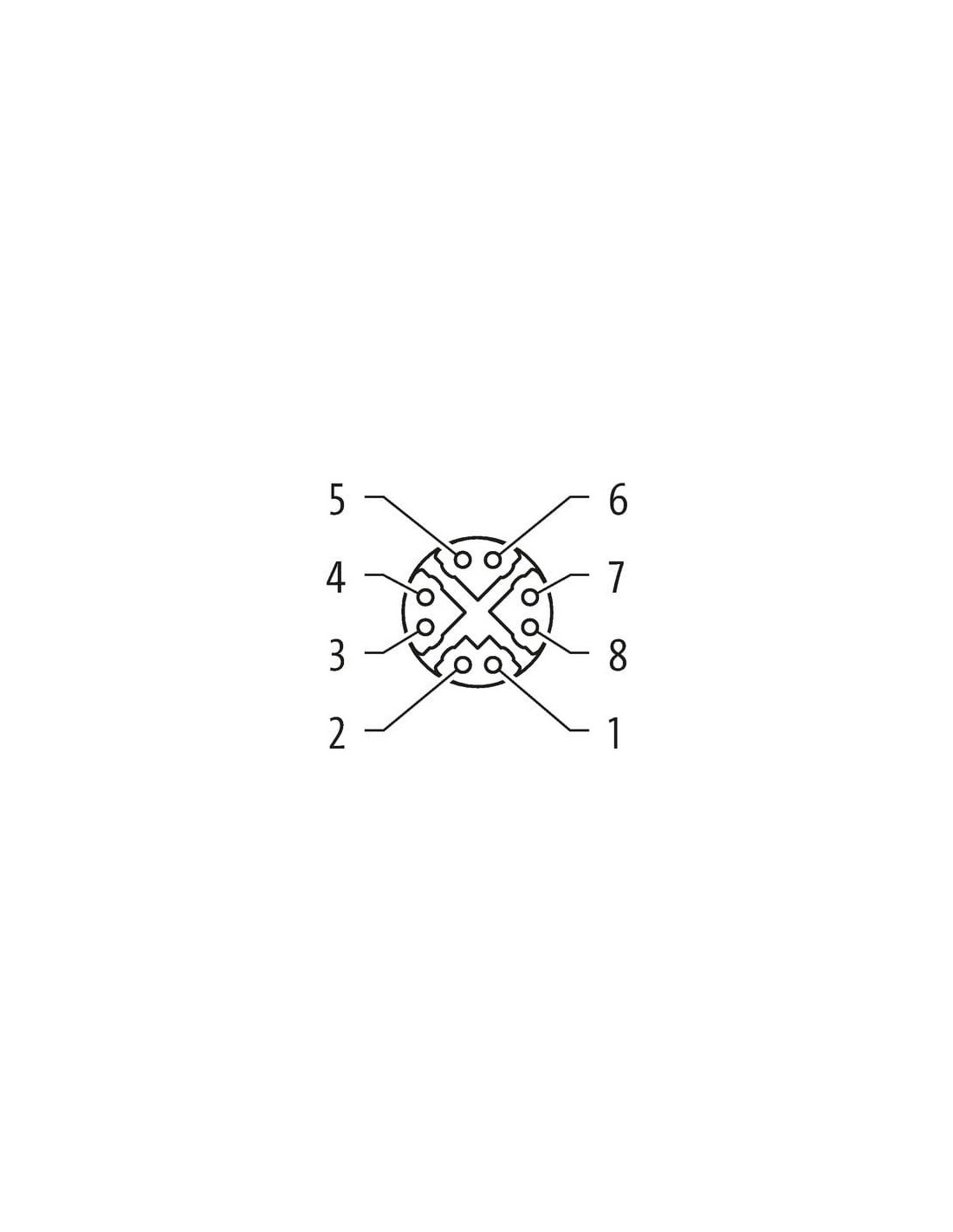

Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Kodowanie | X |
| Liczba biegunów | 8 |
| PIN 1 | DA + |
| PIN 2 | DA - |
| PIN 3 | DB + |
| PIN 4 | DB - |
| PIN 5 | DD + |
| PIN 6 | DD - |
| PIN 7 | DC - |
| PIN 8 | DC + |

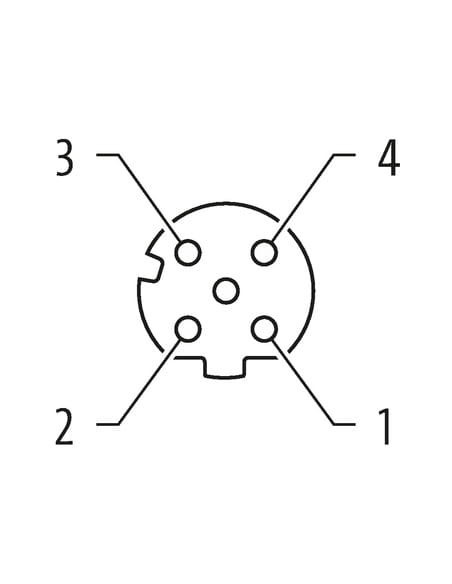

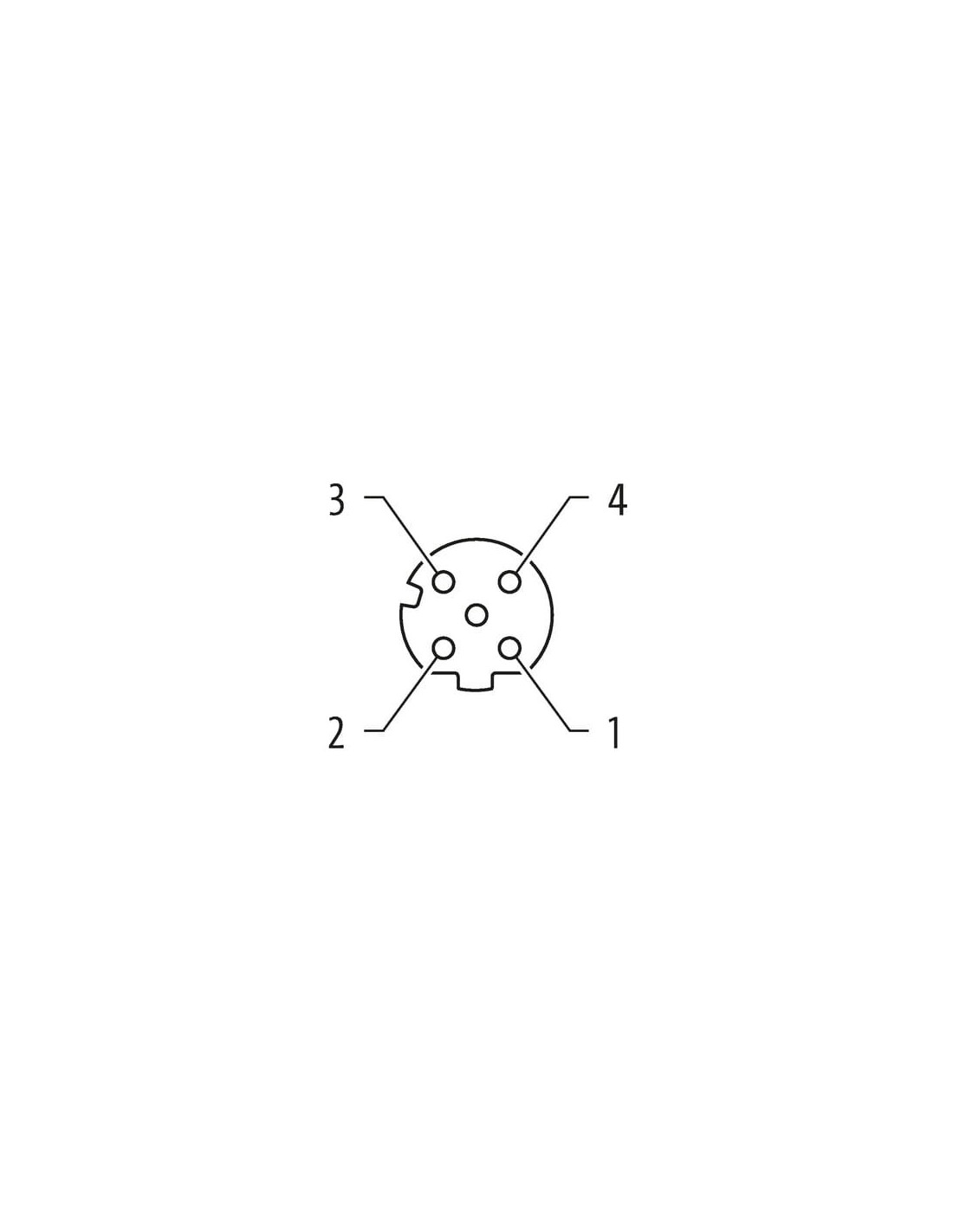

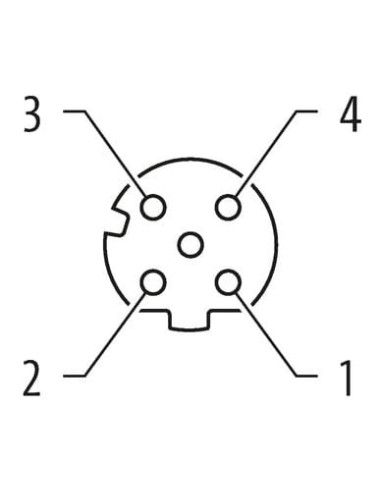

Typ przyłącza 4
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |

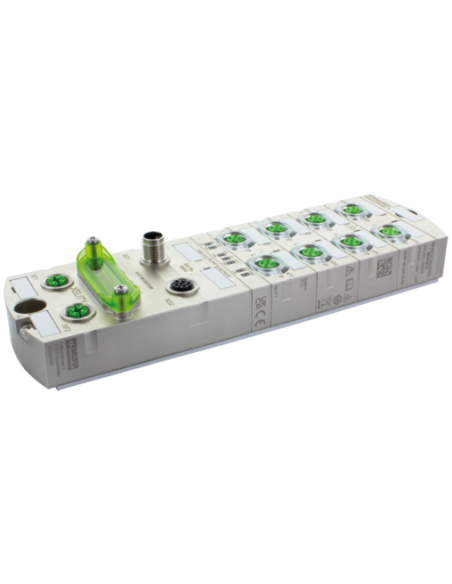

Przełącznik zarządzalny Ethernet Xelity IP67 8+2 porty – Kod produktu 58842
Przełącznik zarządzający Xelity to zaawansowane urządzenie sieciowe dedykowane aplikacjom przemysłowym, zapewniające niezawodną i bezpieczną komunikację w wymagających warunkach środowiskowych. Urządzenie wyróżnia się wysokim stopniem ochrony IP67, dzięki czemu doskonale sprawdza się w automatyce przemysłowej, aplikacjach transportowych oraz w innych sektorach wymagających odporności na wodę, pył i wibracje.
Najważniejsze zalety i funkcje przełącznika Ethernet Xelity
- 8 portów Fast Ethernet oraz 2 porty uplink zapewniają wysoką elastyczność konfiguracji i rozbudowy sieci.
- Stopień ochrony IP67 umożliwia wykorzystanie urządzenia w bezpośrednim otoczeniu maszyn oraz w trudnych warunkach przemysłowych.
- Solidna, metalowa obudowa zapewnia wysoką odporność mechaniczną i długą żywotność urządzenia.
- Obsługa zasilania 24 V DC (zakres 9–30 V) pozwala na szerokie zastosowania w przemyśle.
- Zaawansowane funkcje zarządzania siecią: RSTP, STP, VLAN, SNMP, NAT 1:1, synchronizacja czasu (NTP), wsparcie dla serwera WWW HTTP/HTTPS oraz zdalna obsługa przez klienta Open VPN – zwiększają bezpieczeństwo i możliwości kontroli ruchu sieciowego.
- Diody LED sygnalizujące połączenia Ethernet oraz transfer danych ułatwiają diagnozowanie i bieżący monitoring pracy urządzenia.
- Różnorodne typy złączy M12 (kodowanie L, D, X, liczba pinów 4, 5, 8) umożliwiają dopasowanie do wielu typów instalacji przemysłowych.
Zastosowanie przełącznika zarządzającego Xelity Ethernet IP67
Przełącznik zarządzalny Xelity IP67 znajduje zastosowanie wszędzie tam, gdzie wymagana jest wysoka niezawodność połączeń sieciowych w warunkach przemysłowych, takich jak:
- Automatyzacja i kontrola procesów przemysłowych
- Linie produkcyjne oraz systemy transportu technologicznego
- Systemy sterowania maszynami oraz robotyka
- Sektory magazynowe i logistyczne
- Instalacje w środowiskach narażonych na kurz, wilgoć lub wibracje
Konstrukcja i niezawodność w wymagających środowiskach
Przełącznik zarządzalny Ethernet Xelity IP67 został zaprojektowany z myślą o szybkim oraz stabilnym przesyłaniu danych nawet w trudnych warunkach przemysłowych. Wysoka odporność na skrajne temperatury od -25°C do +55°C (praca) oraz -40°C do +85°C (transport) i solidna obudowa sprawiają, że urządzenie może być instalowane bezpośrednio w strefach produkcyjnych lub na zewnątrz szaf sterowniczych.
Ergonomiczne rozmieszczenie portów M12 umożliwia wygodny i szybki montaż, a także zapewnia bezpieczne i trwałe połączenia w miejscach narażonych na warunki atmosferyczne oraz czynniki mechaniczne.
Typowe połączenia i kompatybilność z instalacjami przemysłowymi
- Porty M12 Power (4 i 5 pinów, kodowanie L) – dedykowane do zasilania przemysłowego.
- Porty Ethernet M12 (kodowanie X/D, zielone i czarne gniazda) – zapewniają szybkie i niezawodne przesyłanie sygnałów sieciowych.
- Uniwersalne złącza pozwalają na prawidłową integrację urządzenia z istniejącymi systemami automatyki.
Podsumowanie – nowoczesne rozwiązanie dla automatyki przemysłowej
Przełącznik zarządzający Xelity Ethernet IP67 (kod 58842) to idealne rozwiązanie do wymagających zastosowań przemysłowych, gdzie liczy się niezawodność, elastyczność konfiguracji, bezpieczeństwo transmisji oraz odporność na czynniki zewnętrzne. Urządzenie spełnia najwyższe standardy komunikacji przemysłowej oraz efektywnie wspiera rozbudowę i modernizację infrastruktury sieciowej.
