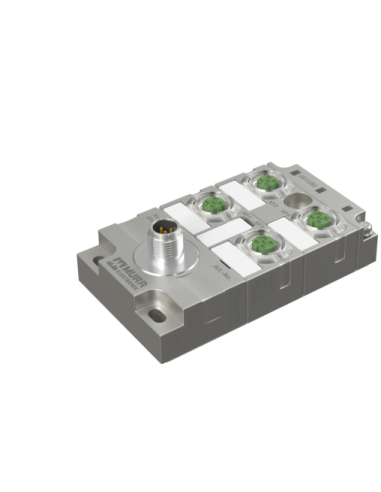

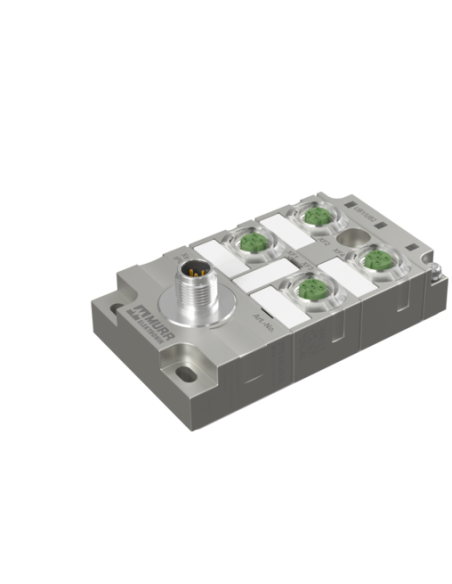

The Xelity product range is specially designed for use in industrial environments, with switches that have Ethernet ports for twisted pair cables.The unmanaged Xelity Switch IP67 is characterized by LED indicators that show the functionality of the power supply and existing data connections.It is extremely user-friendly thanks to plug-and-play and offers cost-effective network expansion with low power consumption and space requirements.Other features include IP67 certification for the housing and connections as well as a wide ambient temperature range of -40°C to min. 70°C.The mounting holes allow easy installation directly on various profile systems.
Ogólne informacje o produkcie
| Manufacturer name | Murrelektronik |
| Nazwa produktu producenta | Xelity-4TX-IP67-FE |
| Rodzina produktów producenta | Xelity |
| Typ produktu producenta | Switch |
| Producent URI | https://www.murrelektronik.com/ |
| Produkt URI | https://shop.murrelektronik.com/58930/ |
Dane elektryczne | Zasilanie
| Rodzaj napięcia roboczego | DC |
| Napięcie robocze DC min. | 9 V |
| Napięcie robocze DC maks. | 45 V |
| Napięcie robocze DC | 12 / 24 / 36 V |
| Power failure bridging time | 10 ms |
| Prąd jałowy min. | 10 mA |
| Pobór mocy maks. | 1 W |
| Pobór prądu maks. | 80 mA |
Dane techniczne | Komunikacja przemysłowa
| Liczba interfejsów HW (Industrial Ethernet) | 4 |
| Obsługiwany protokół | EtherNet/IP, PROFINET |
Komunikacja przemysłowa | Funkcja Ethernet
| Topology type | Linia, Gwiazda |
| Auto-Crossover | tak |
| Auto-Negotiation | tak |
| Polaryzacja automatyczna | tak |
| Ochrona przed burzą broadcastową | tak |
| Duplex | Pełny dupleks lub półdupleks |
| Energy efficient ethernet (IEEE 802.3az) | nie |
| Flow control (IEEE 802.3x) | Ciśnienie powrotne, Pause-frames |
| Green Ethernet | nie |
| Topologia liniowa (kaskadowanie przełączania maks.) | infinite |
| Ramki LLDP | zablokowane |
| Tabela adresów MAC maks. (liczba adresów) | 1000 |
| MDI | tak |
| Bufor pakietów | 0,448 Mbit |
| QoS niezarządzany (IEEE 802.1p) | Round robin, 2 queues |
| Ramki RSTP | Przekierowanie |
| Rodzaj przełączania | niezarządalny |
| Procedura przełączania | Store & Forward |
| VLAN niezarządzany (IEEE 802.1Q) | Przekierowanie znacznika |
| Rodzaj transmisji (port 1) | 100 BASE-T(X), 10 BASE-T |
| Rodzaj transmisji (port 2) | 100 BASE-T(X), 10 BASE-T |
| Rodzaj transmisji (port 3) | 100 BASE-T(X), 10 BASE-T |
| Rodzaj transmisji (port 4) | 100 BASE-T(X), 10 BASE-T |
Komunikacja przemysłowa | Profinet
| Klasa zgodności PROFINET | A |
Diagnozy
| Wyświetlacz LED | Zasilanie, Połączenie Ethernet/ Transfer danych |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 2,5 mm² |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna

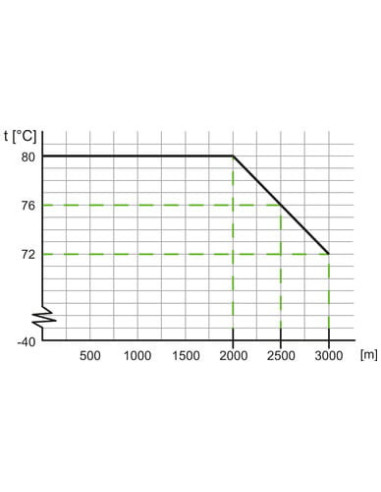

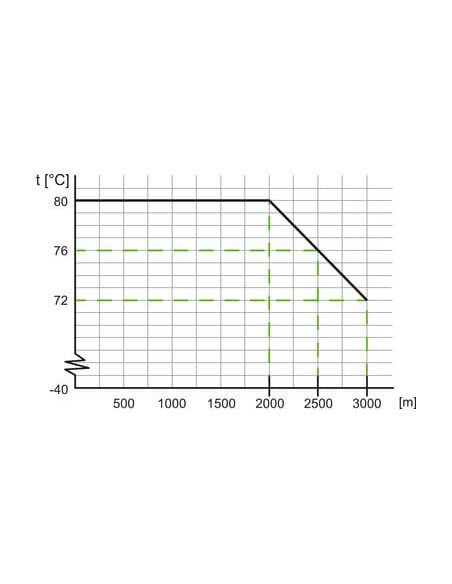

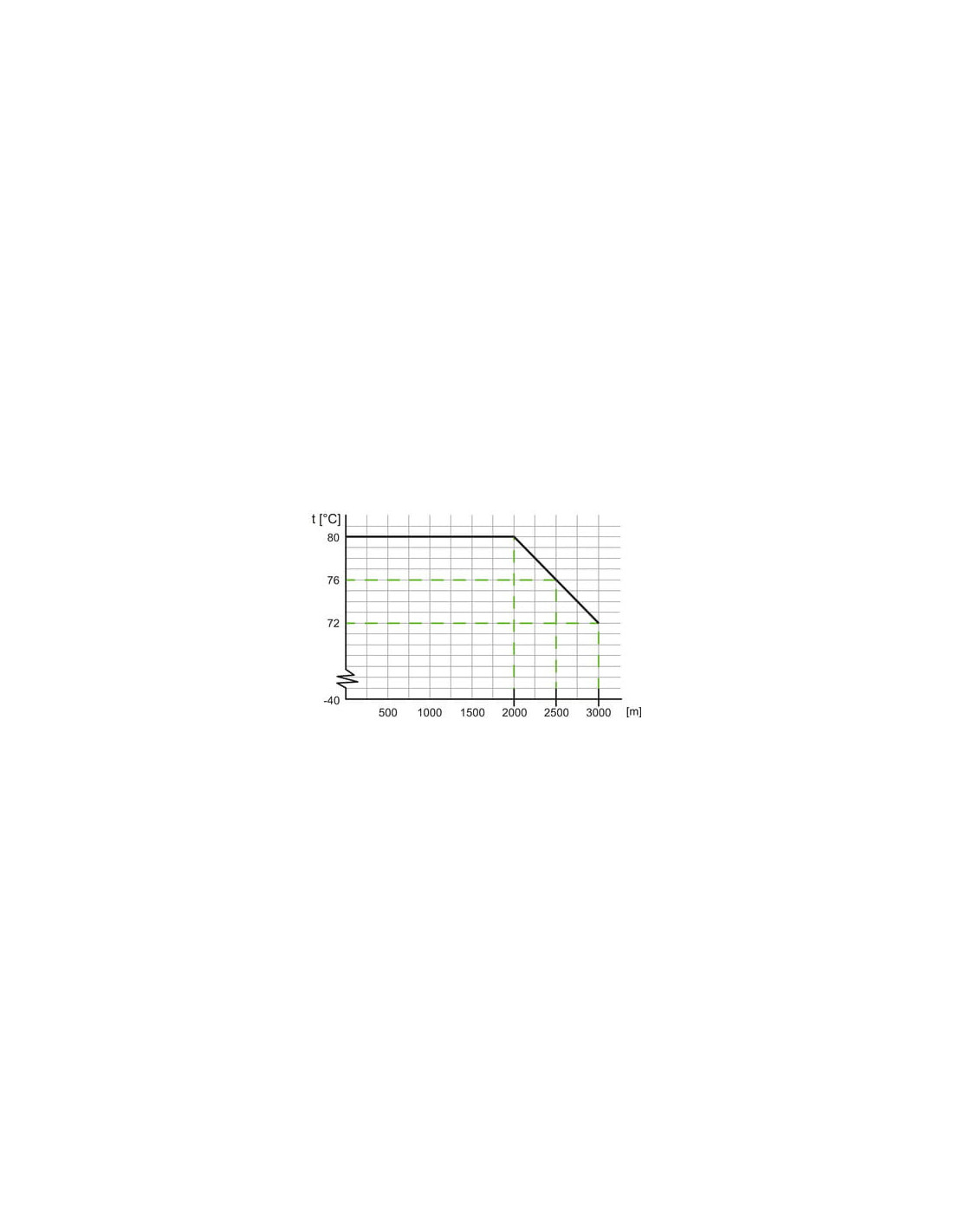

| Wysokość ustawienia max. | 3000 m |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Klasa ochrony (EN IEC 61140) | III |
| Ochrona przeciążeniowa zasilania urządzenia | nie |
| Circuit Breakers | 1 A |
| Additional condition protection class | Power supply must comply with SELV or PELV |
| Zabezpieczenie polaryzacji | tak |
| Stopień zanieczyszczenia | 3 |
| Obwód ochronny wejścia | tak, tak, Dioda tłumiąca |
| Galvanic separation (operating voltage) | nie |
| Ochrona przeciwprzepięciowa | tak |
Ochrona urządzenia | Mechaniczna
| Spadek swobodny (EN 61131-2) | 0,3 m |
| Odporność na wstrząsy (EN IEC 60068-2-27) | 30 g, 11 ms 6 x (oś X, Y, Z) |
| Odporność na wibracje (EN IEC 60068-2-6) | 3,5 mm (5 ... 9 Hz), 10 g (60 ... 150 Hz), 10 cyklów, 3 osie |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | szary |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Masa netto | 326 g |
| Typ montażu | przykręcone |
| Suitable for mounting type | poziomo, pionowo, Montaż na ścianie |
| pozycja montażowa | dowolnie |

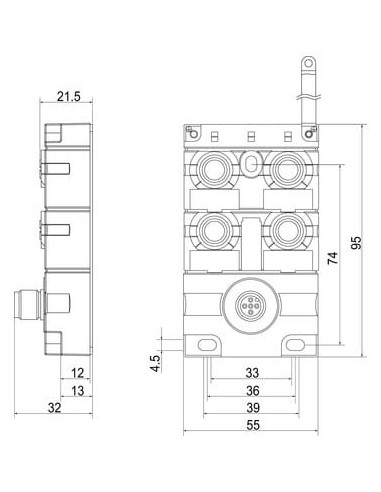

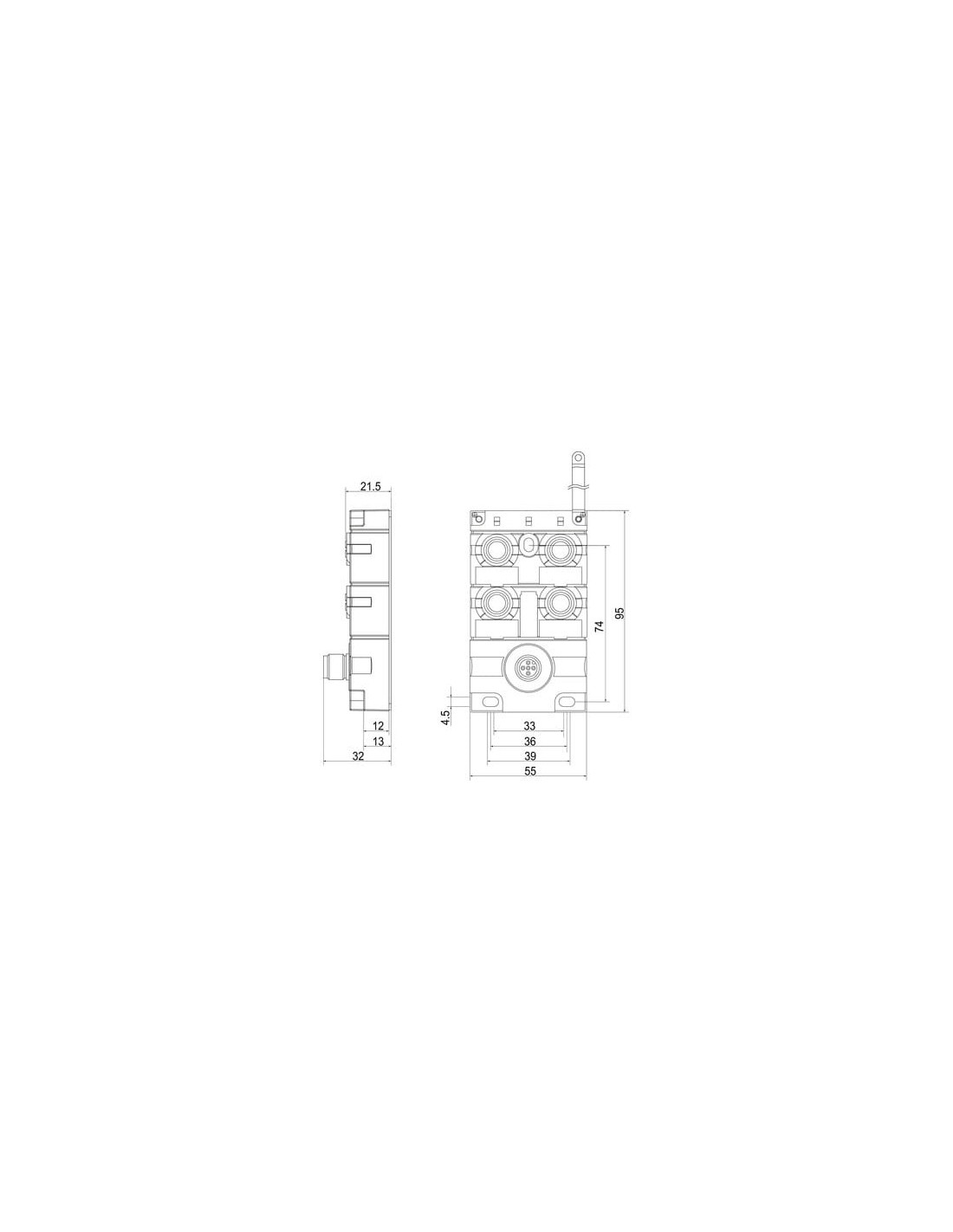

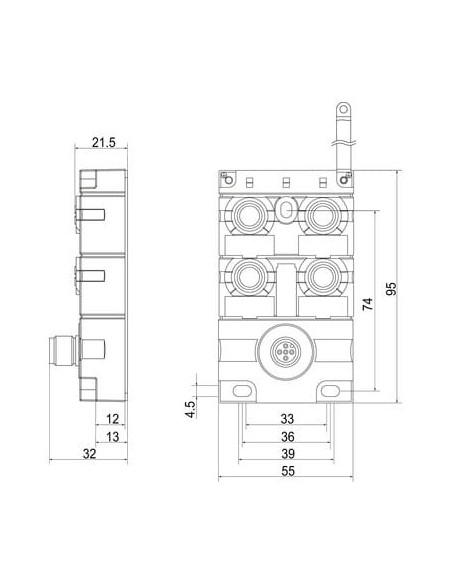

| Wysokość | 95 mm |
| Szerokość | 55 mm |
| Głębokość | 32 mm |
Właściwości otoczenia | Kompatybilność elektromagnetyczna
| Interference emission | IEC 61000-6-3, IEC 61000-6-4, IEC 61000-6-8 |
| Immunity to interference | IEC 61000-6-2, IEC 61131-2 |
Warunki otoczenia | Klimatyczne
| Ambient temperature min. | -40 °C |
| Ambient temperature max. | 80 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
| Temperatura transportu min. | -40 °C |
| Temperatura transportu maks. | 85 °C |
| Względna wilgotność powietrza min. (praca) | 10 % bez obroszenia, bez kondensacji, bez oblodzenia |
| Względna wilgotność powietrza maks. (praca) | 95 % bez obroszenia, bez kondensacji, bez oblodzenia |
| Assembly location | Interior |
Dane techniczne | Niezawodność
| MTTF | 256 a, EN IEC 61709, SN 29500 |
| Warunek dodatkowy MTTF, MTBF | 40 °C |
Environmental product conformity
| REACH | (EC) No 1907/2006 |
| REACH-SVHC | (EC) No 1907/2006 |
| RoHS | 2011/65/EU, Exception 6c & 7a & 7c1 |
| China RoHS | EPUP-25 |
| California Proposition 65 | Ni CAS No. 7440-02-0 |
| WEEE | Category 6 |
| Halogen-free-Material | Material not Halogen-free |
| Pb-free-Material | 2011/65/EU & (EU)2015/863 |
| CE | 2011/65/EU 2014/30/EU |
| UKCA | Electromagnetic Compatibility Regulations 2016, The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012 |
| EMC | IEC/EN 61000-6-2 IEC/EN 61000-6-3 |
Dopuszczenia
| UL | UL 61010-1 UL 61010-2-201 |
| ULc | CSA C22.2 No. 61010-1-12 CSA C22.2 No. 61010-2-201 |
Parametry zacisków
Connection types
| Typ przyłącza 1 | XD1 |
| Typ przyłącza 2 | XF1, XF2, XF3, XF4 |
Typ przyłącza 1
| Typ montażu | przykręcone |
| Typ połączenia | Gwint |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (UB 1) |
| PIN 2 | 24 V DC (UB 2) |
| PIN 3 | 0 V |
| PIN 4 | 0 V |
| PIN 5 | FE |

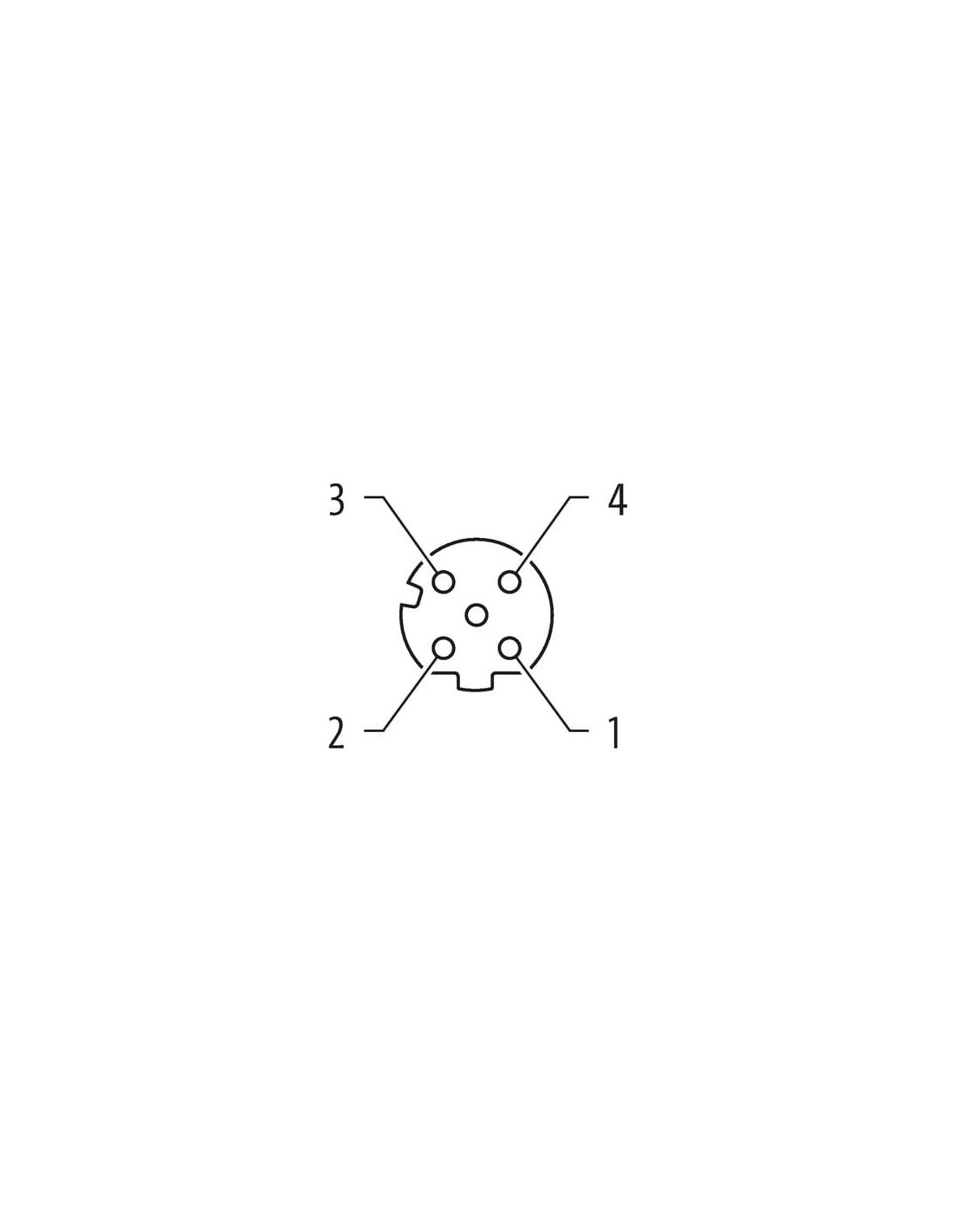

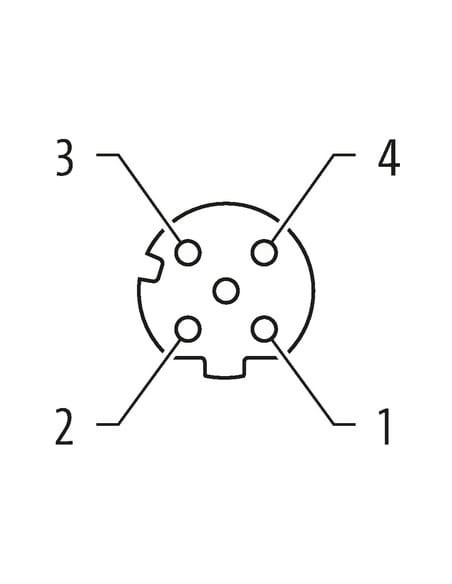

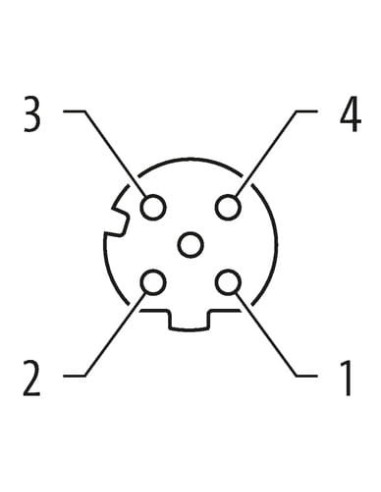

Typ przyłącza 2
| Typ montażu | przykręcone |
| Długość kabli maks. | 100 m |
| Typ połączenia | Gwint |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Impedance connection cable | 100 Ω |
| Kategoria kabli min. | Cat5 |
| Kolor uchwytu stykowego | zielony |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |

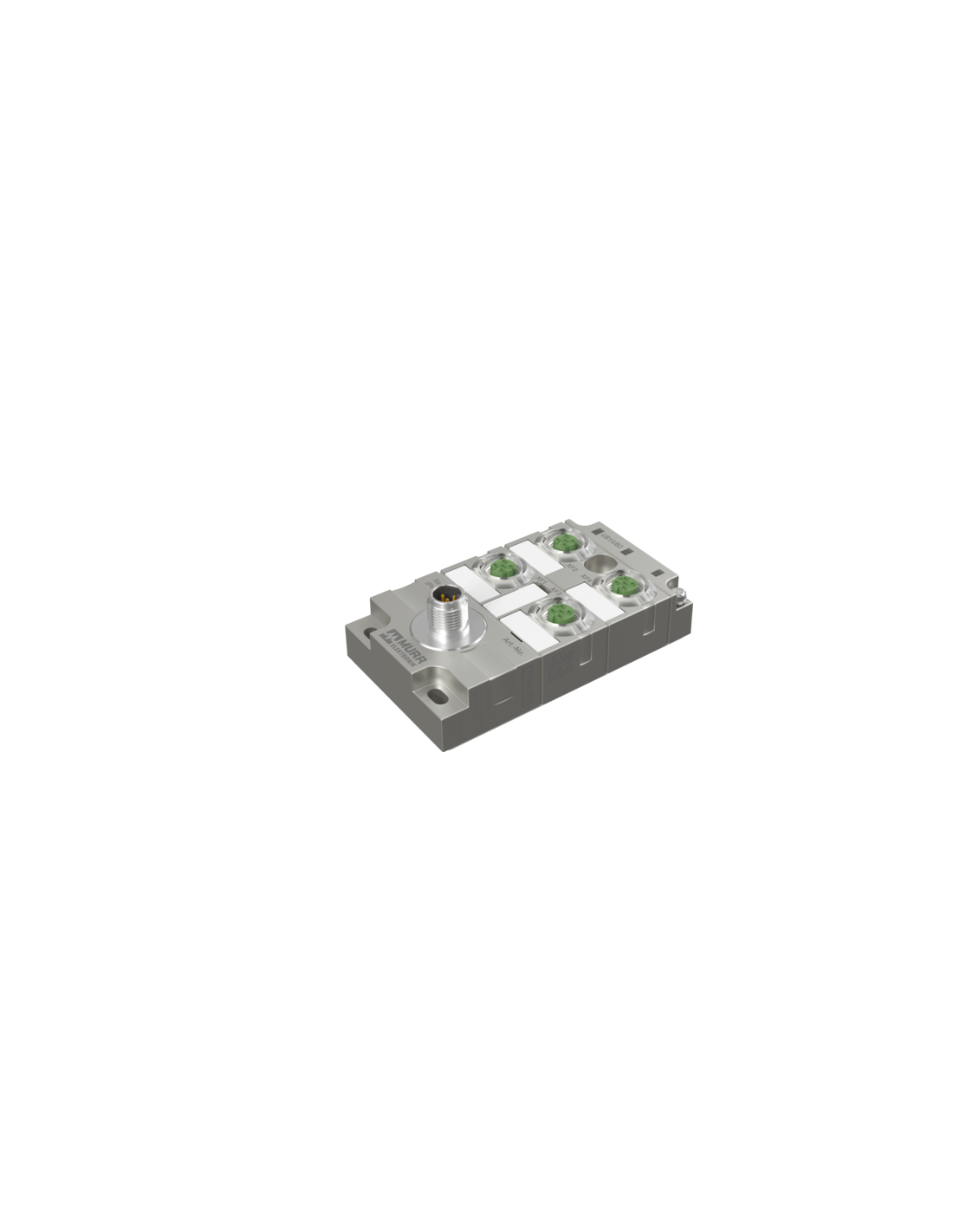

Przełącznik przemysłowy Xelity 4-portowy IP67 Murrelektronik – niezawodność i elastyczność w trudnych warunkach
Przełącznik Xelity 4-portowy IP67 100 Mbps (kod produktu: 58930) firmy Murrelektronik to nowoczesne urządzenie sieciowe zaprojektowane specjalnie do zastosowań w przemyśle oraz automatyce. Dzięki kompaktowej i trwałej konstrukcji umożliwia łatwą rozbudowę infrastruktury Ethernet w najbardziej wymagających środowiskach.
Kluczowe cechy przełącznika Xelity 4-portowego – trwałość i bezpieczeństwo
Produkt charakteryzuje się wysokim stopniem ochrony IP67, co gwarantuje niezawodność działania nawet w warunkach dużej wilgotności, zapylenia oraz wibracji. Odporność mechaniczna, obudowa z cynkowego odlewu ciśnieniowego oraz wytrzymałość na wstrząsy i drgania sprawiają, że przełącznik doskonale sprawdzi się w instalacjach narażonych na intensywną eksploatację.
- 4 porty Ethernet (M12 D-kodowanie) dla przemysłowych aplikacji sieciowych
- Możliwość podłączenia do 100 m kabla na port
- Przystosowanie do montażu pionowego, poziomego lub na ścianie
- Zakres temperatury pracy: od -40°C do 80°C
- Małe wymiary: 95 x 55 x 32 mm
Zastosowania przemysłowego przełącznika Ethernet IP67
Niezarządzalny przełącznik Xelity polecany jest do zastosowań wymagających odporności na warunki zewnętrzne – zarówno w halach produkcyjnych, jak i w rozwiązaniach transportowych czy robotyce. Umożliwia tworzenie elastycznych architektur sieciowych w topologii liniowej lub gwiazdy i jest kompatybilny z protokołami EtherNet/IP oraz PROFINET. Sprawdzi się przy łączeniu urządzeń automatyki, czujników i modułów rozproszonych.
Typowe zastosowania obejmują:
- Linie produkcyjne i montażowe
- Systemy automatyki magazynowej
- Transport, logistyka, pojazdy specjalistyczne
- Robotyka przemysłowa
- Maszyny i urządzenia o podwyższonych wymaganiach niezawodnościowych
Prosta instalacja i niezawodne połączenie – Plug&Play i diody LED diagnostyczne
Urządzenie działa w technologii Plug&Play, umożliwiając szybką i bezproblemową instalację bez konieczności konfiguracji. Diody LED sygnalizują stan zasilania oraz transmisji danych na poszczególnych portach, co ułatwia diagnostykę i bieżące monitorowanie pracy sieci.
Odporność na warunki środowiskowe i zgodność z normami
Przełącznik spełnia rygorystyczne wymagania norm IEC w zakresie kompatybilności elektromagnetycznej oraz bezpieczeństwa użytkowania. Dodatkowo, zgodność z normami RoHS, REACH, UL oraz CE gwarantuje możliwość zastosowania nawet w środowiskach o podwyższonych wymaganiach dotyczących ochrony zdrowia i środowiska.
- Odporność na wilgoć: do 95% (bez kondensacji)
- Klasa ochrony III oraz zabezpieczenia przeciwprzepięciowe
- Obudowa trudnopalna
- Certyfikaty i dopuszczenia: UL, CE, UKCA
Budowa i schemat połączeń Xelity 4-portowy IP67

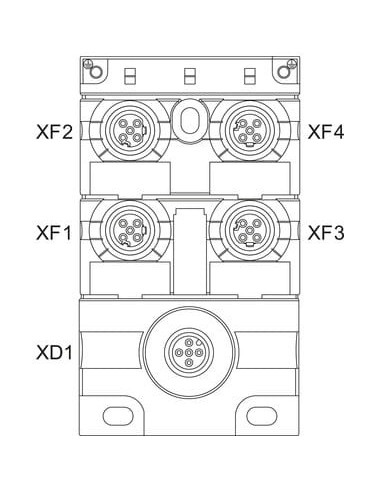

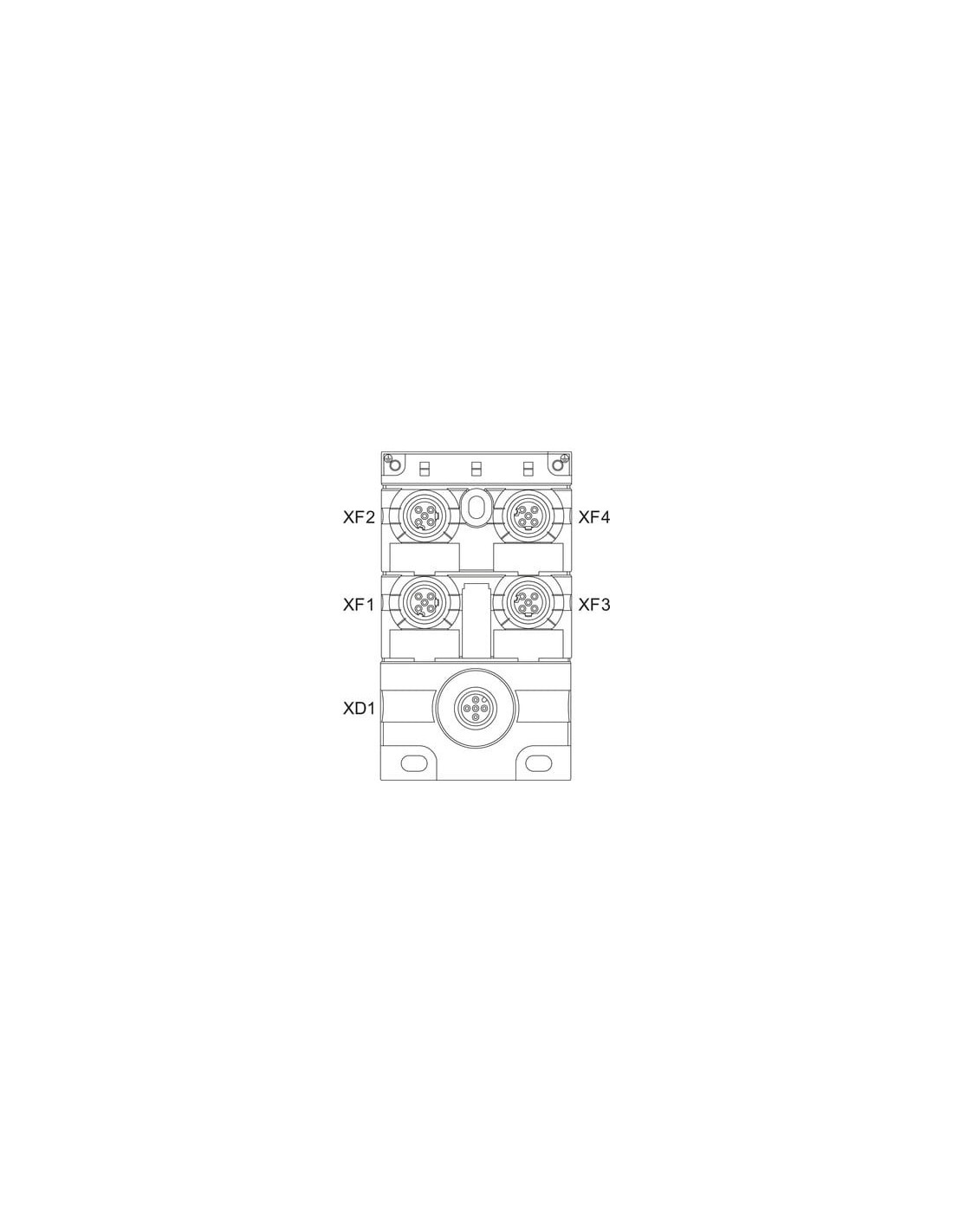

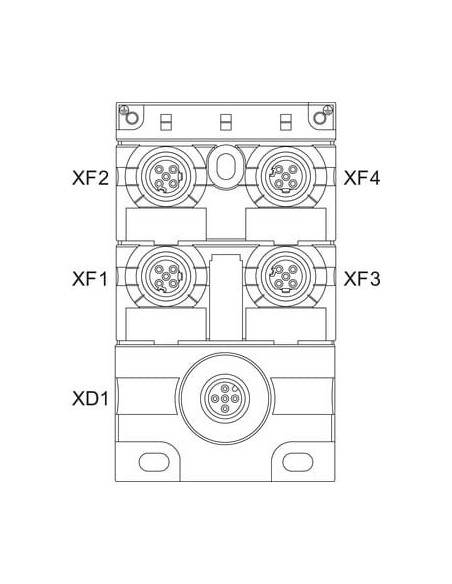

Przełącznik posiada port zasilania XD1 (M12, 5-pin, gwintowany, kodowanie A) oraz cztery porty Ethernet XF1-XF4 (M12, 4-pin, gwintowane, kodowanie D). Dzięki przemyślanej konstrukcji zapewnione jest łatwe okablowanie, również w trudno dostępnych miejscach.
Podsumowanie – przełącznik Xelity 4-portowy IP67 Murrelektronik
Xelity 4-portowy IP67 100 Mbps to profesjonalne, odporne na warunki przemysłowe rozwiązanie do budowy stabilnych i bezpiecznych sieci Ethernet. To doskonały wybór do aplikacji wymagających wysokiej niezawodności i elastyczności montażu.
