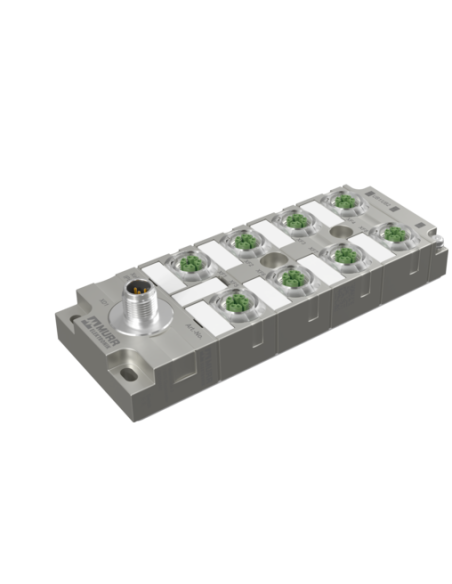

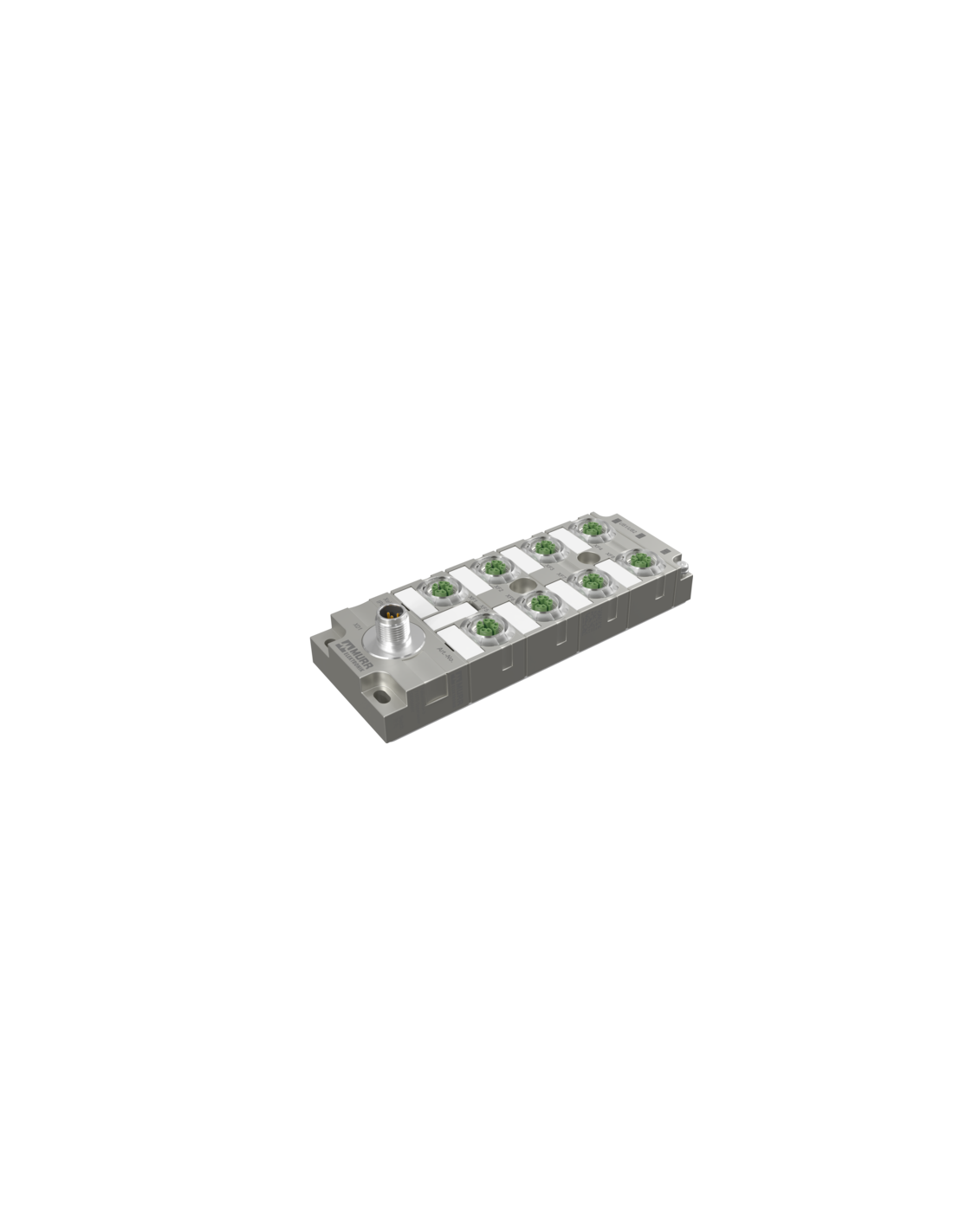

The Xelity product range is specially designed for use in industrial environments, with switches that have Ethernet ports for twisted pair cables.The unmanaged Xelity Switch IP67 is characterized by LED indicators that show the functionality of the power supply and existing data connections.It is extremely user-friendly thanks to plug-and-play and offers cost-effective network expansion with low power consumption and space requirements.Other features include IP67 certification for the housing and connections as well as a wide ambient temperature range of -40°C to min. 70°C.The mounting holes allow easy installation directly on various profile systems.
Ogólne informacje o produkcie
| Manufacturer name | Murrelektronik |
| Nazwa produktu producenta | Xelity-8TX-IP67-GE |
| Rodzina produktów producenta | Xelity |
| Typ produktu producenta | Switch |
| Producent URI | https://www.murrelektronik.com/ |
| Produkt URI | https://shop.murrelektronik.com/58933/ |
Dane elektryczne | Zasilanie
| Rodzaj napięcia roboczego | DC |
| Napięcie robocze DC min. | 9 V |
| Napięcie robocze DC maks. | 45 V |
| Napięcie robocze DC | 12 / 24 / 36 V |
| Power failure bridging time | 10 ms |
| Prąd jałowy min. | 10 mA |
| Pobór mocy maks. | 4 W |
| Pobór prądu maks. | 380 mA |
Dane techniczne | Komunikacja przemysłowa
| Liczba interfejsów HW (Industrial Ethernet) | 8 |
| Obsługiwany protokół | EtherNet/IP, PROFINET |
Komunikacja przemysłowa | Funkcja Ethernet
| Topology type | Linia, Gwiazda |
| Auto-Crossover | tak |
| Auto-Negotiation | tak |
| Polaryzacja automatyczna | tak |
| Ochrona przed burzą broadcastową | tak |
| Duplex | Pełny dupleks lub półdupleks |
| Energy efficient ethernet (IEEE 802.3az) | nie |
| Flow control (IEEE 802.3x) | Ciśnienie powrotne, Pause-frames |
| Green Ethernet | nie |
| Jumbo Frames | 10 kB |
| Ramki LLDP | zablokowane |
| Tabela adresów MAC maks. (liczba adresów) | 16000 |
| MDI | tak |
| Bufor pakietów | 1,5 Mbit |
| QoS niezarządzany (IEEE 802.1p) | Ścisły priorytet, 8 kolejek |
| Ramki RSTP | Przekierowanie |
| Rodzaj przełączania | niezarządalny |
| Procedura przełączania | Store & Forward |
| VLAN niezarządzany (IEEE 802.1Q) | Przekierowanie znacznika |
| Rodzaj transmisji (port 1) | 1 GBASE-T, 100 BASE-T(X), 10 BASE-T |
| Rodzaj transmisji (port 2) | 1 GBASE-T, 100 BASE-T(X), 10 BASE-T |
| Rodzaj transmisji (port 3) | 1 GBASE-T, 100 BASE-T(X), 10 BASE-T |
| Rodzaj transmisji (port 4) | 1 GBASE-T, 100 BASE-T(X), 10 BASE-T |
| Rodzaj transmisji (port 5) | 1 GBASE-T, 100 BASE-T(X), 10 BASE-T |
| Rodzaj transmisji (port 6) | 1 GBASE-T, 100 BASE-T(X), 10 BASE-T |
| Rodzaj transmisji (port 7) | 1 GBASE-T, 100 BASE-T(X), 10 BASE-T |
| Rodzaj transmisji (port 8) | 1 GBASE-T, 100 BASE-T(X), 10 BASE-T |
Komunikacja przemysłowa | Profinet
| Klasa zgodności PROFINET | A |
Diagnozy
| Wyświetlacz LED | Zasilanie, Połączenie Ethernet/ Transfer danych |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 2,5 mm² |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna

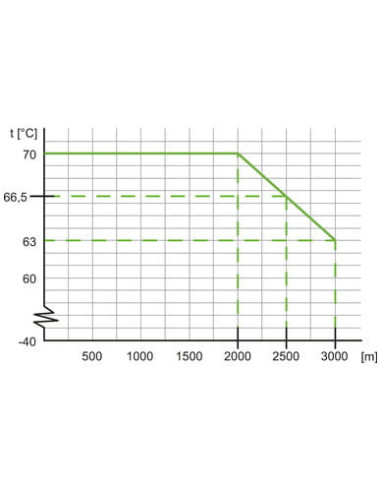

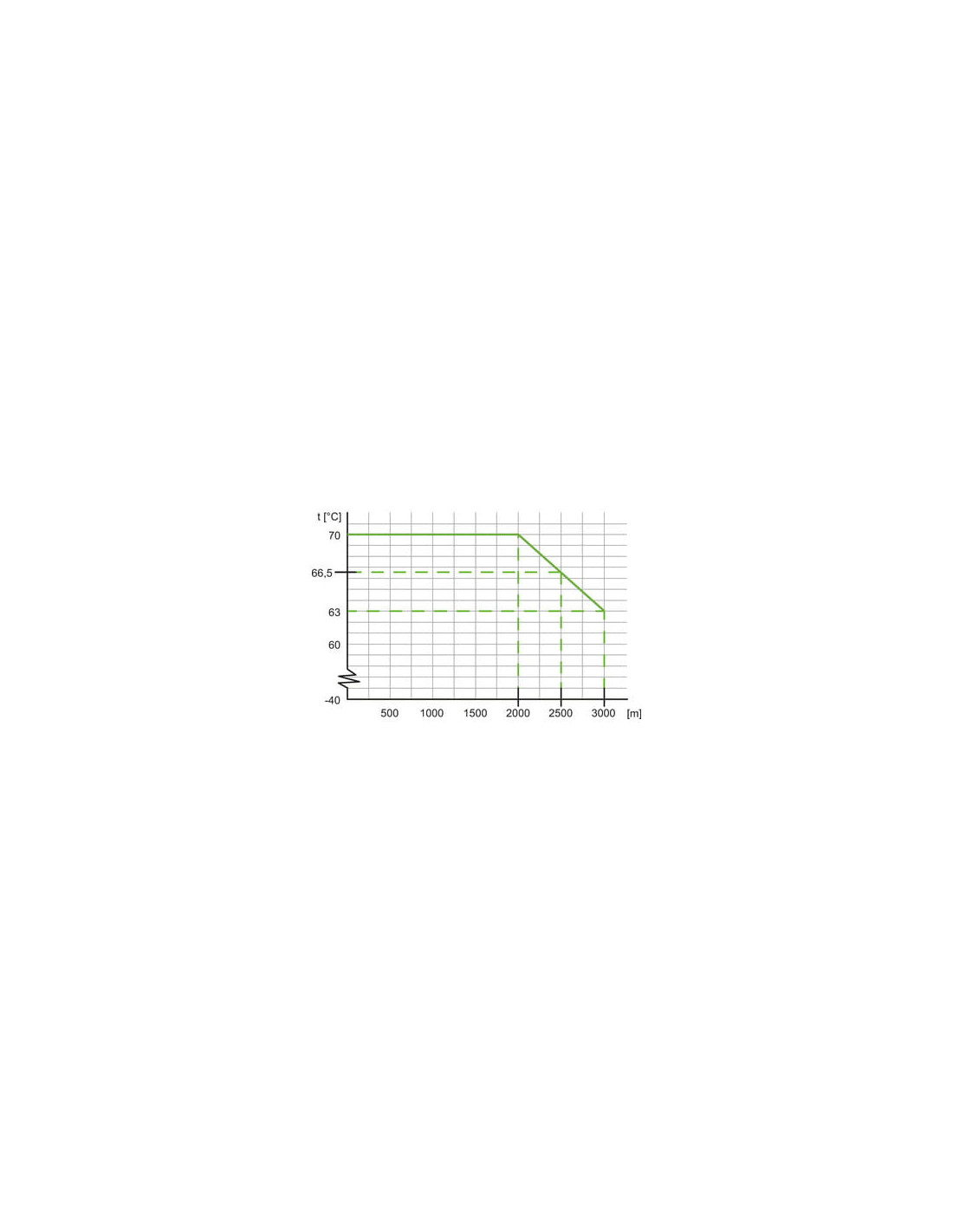

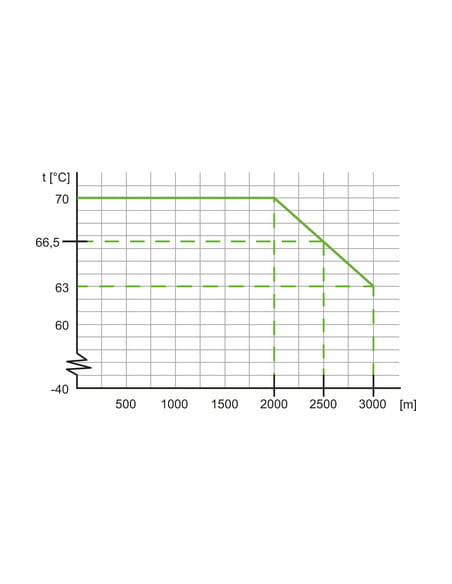

| Wysokość ustawienia max. | 3000 m |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Klasa ochrony (EN IEC 61140) | III |
| Ochrona przeciążeniowa zasilania urządzenia | nie |
| Circuit Breakers | 1 A |
| Additional condition protection class | Power supply must comply with SELV or PELV |
| Zabezpieczenie polaryzacji | tak |
| Stopień zanieczyszczenia | 3 |
| Obwód ochronny wejścia | tak, tak, Dioda tłumiąca |
| Galvanic separation (operating voltage) | nie |
| Ochrona przeciwprzepięciowa | tak |
Ochrona urządzenia | Mechaniczna
| Spadek swobodny (EN 61131-2) | 0,3 m |
| Odporność na wstrząsy (EN IEC 60068-2-27) | 30 g, 11 ms 6 x (oś X, Y, Z) |
| Odporność na wibracje (EN IEC 60068-2-6) | 3,5 mm (5 ... 9 Hz), 10 g (60 ... 150 Hz), 10 cyklów, 3 osie |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | szary |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Masa netto | 489 g |
| Typ montażu | przykręcone |
| Suitable for mounting type | poziomo, pionowo, Montaż na ścianie |
| pozycja montażowa | dowolnie |

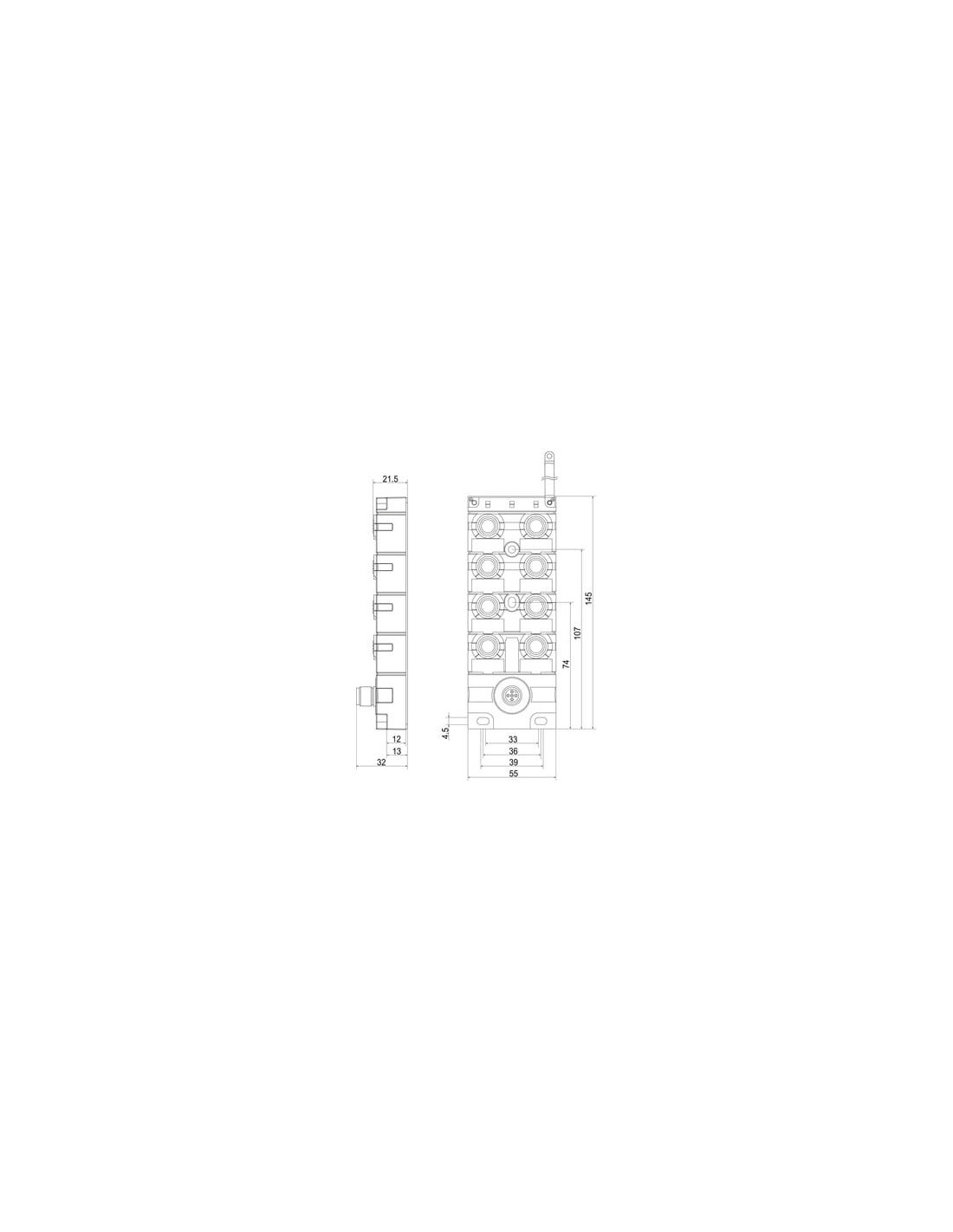

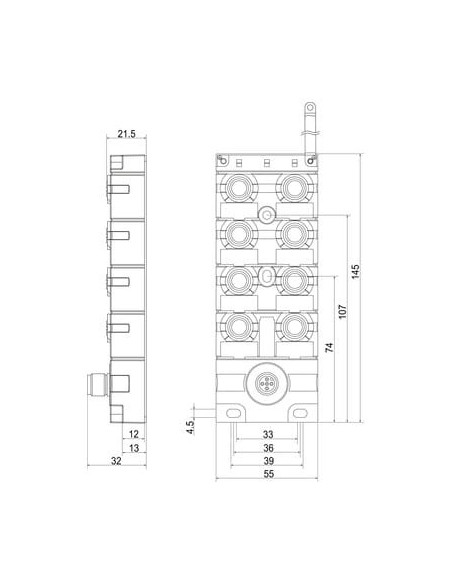

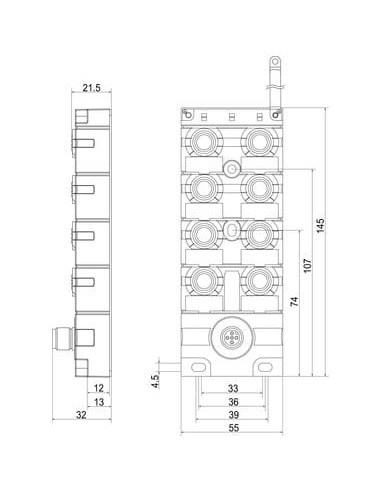

| Wysokość | 145 mm |
| Szerokość | 55 mm |
| Głębokość | 32 mm |
Właściwości otoczenia | Kompatybilność elektromagnetyczna
| Interference emission | IEC 61000-6-3, IEC 61000-6-4, IEC 61000-6-8 |
| Immunity to interference | IEC 61000-6-2, IEC 61131-2 |
Warunki otoczenia | Klimatyczne

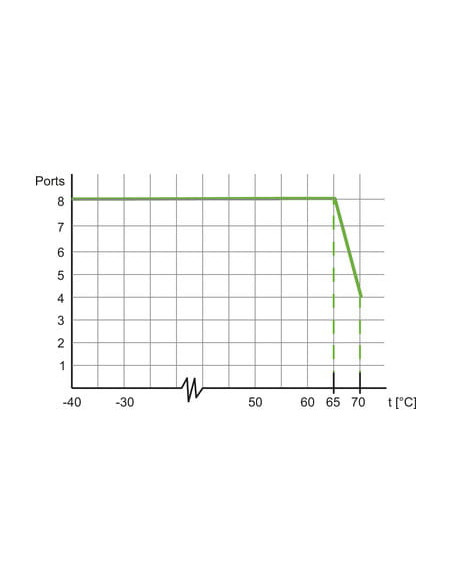

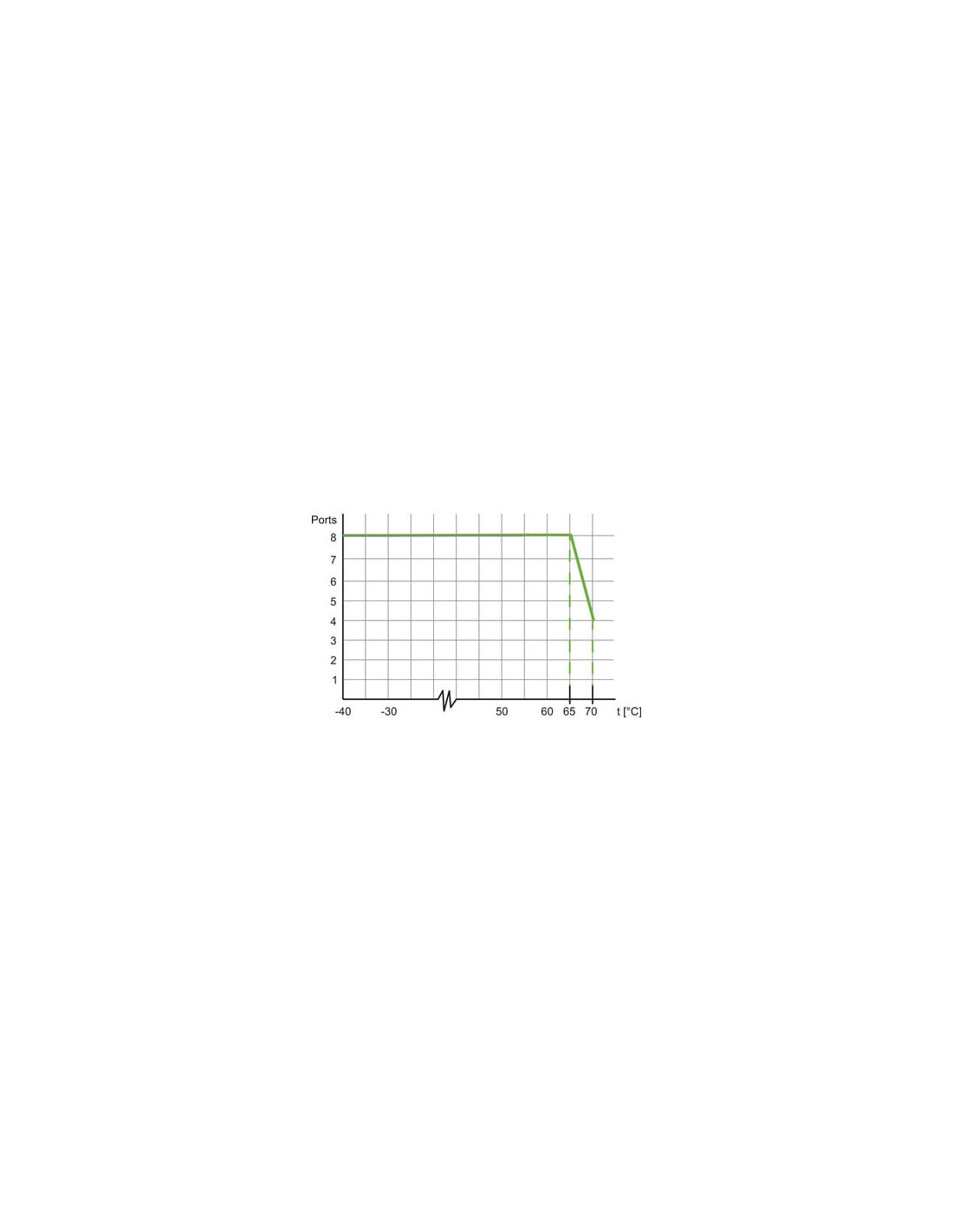

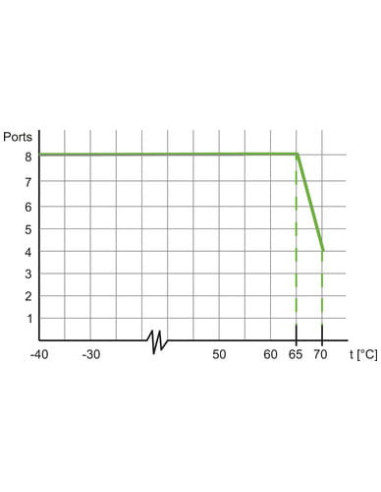

| Ambient temperature min. | -40 °C |
| Ambient temperature max. | 70 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
| Temperatura transportu min. | -40 °C |
| Temperatura transportu maks. | 85 °C |
| Względna wilgotność powietrza min. (praca) | 10 % bez obroszenia, bez kondensacji, bez oblodzenia |
| Względna wilgotność powietrza maks. (praca) | 95 % bez obroszenia, bez kondensacji, bez oblodzenia |
| Assembly location | Interior |
Dane techniczne | Niezawodność
| MTTF | 145 a |
| Warunek dodatkowy MTTF, MTBF | 40 °C |
Environmental product conformity
| REACH | (EC) No 1907/2006 |
| REACH-SVHC | (EC) No 1907/2006 |
| RoHS | 2011/65/EU Exception 6c, 7a & 7c1 |
| China RoHS | EPUP-25 |
| California Proposition 65 | Ni CAS No. 7440-02-0 |
| WEEE | Category 6 |
| Halogen-free-Material | Material not Halogen-free |
| Pb-free-Material | 2011/65/EU & (EU)2015/863 |
| CE | 2014/30/EU, 2011/65/EU |
| UKCA | Electromagnetic Compatibility Regulations 2016, The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012 |
| EMC | IEC/EN 61000-6-2 IEC/EN 61000-6-3 |
Dopuszczenia
| UL | UL 61010-1 UL 61010-2-201 |
| ULc | CSA C22.2 No. 61010-1-12 CSA C22.2 No. 61010-2-201 |
Parametry zacisków
Connection types

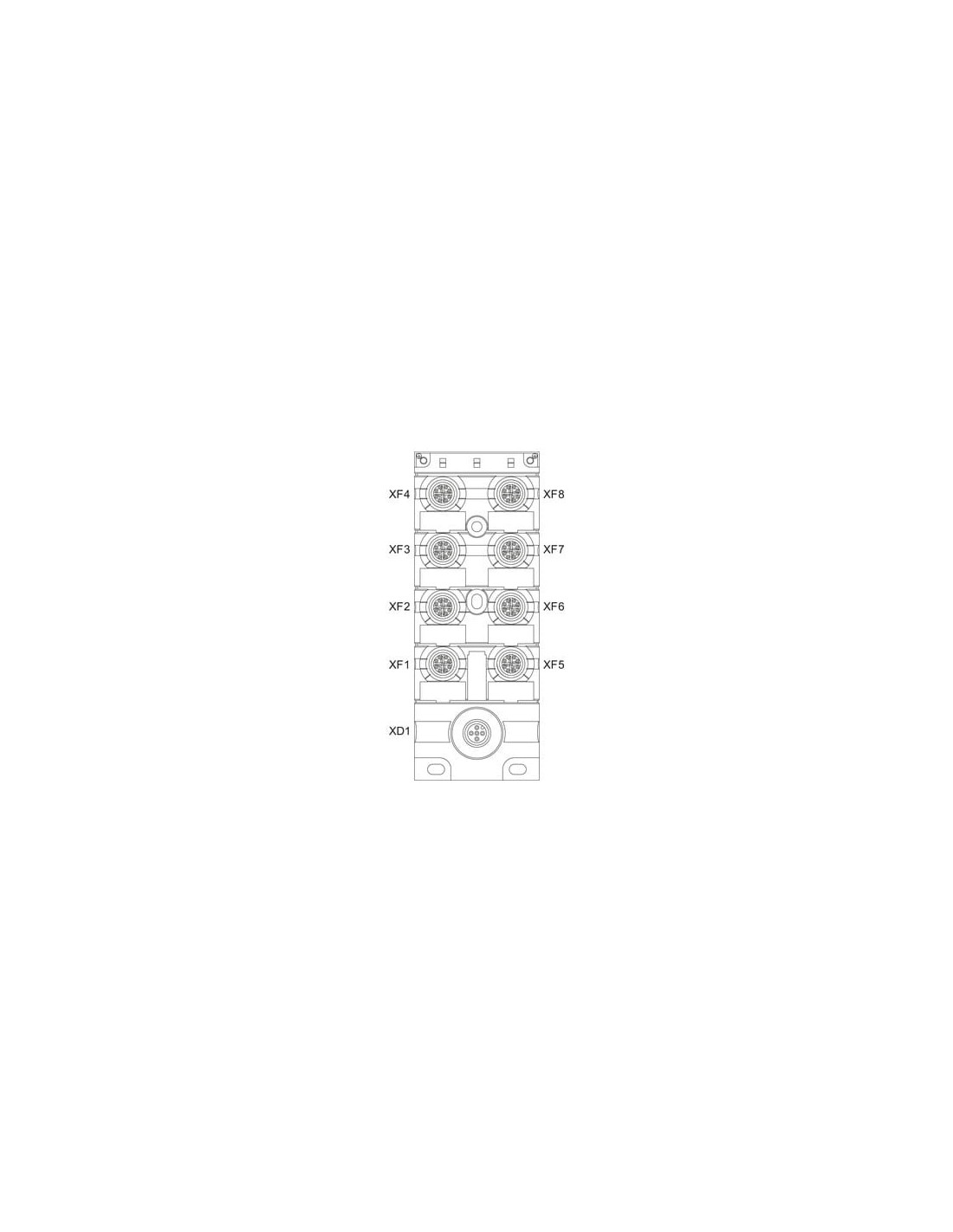

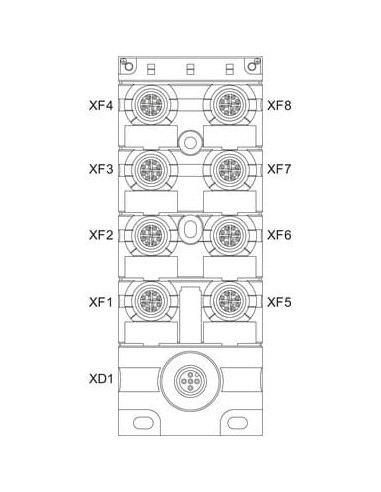

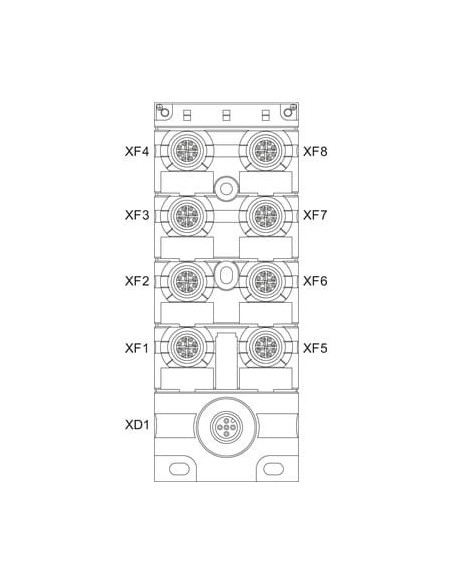

| Typ przyłącza 1 | XD1 |
| Typ przyłącza 2 | XF1, XF2, XF3, XF4, XF5, XF6, XF7, XF8 |
Typ przyłącza 1
| Typ montażu | przykręcone |
| Typ połączenia | Gwint |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (UB 1) |
| PIN 2 | 24 V DC (UB 2) |
| PIN 3 | 0 V |
| PIN 4 | 0 V |
| PIN 5 | FE |
Typ przyłącza 2
| Typ montażu | przykręcone |
| Długość kabli maks. | 100 m |
| Typ połączenia | Gwint |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Impedance connection cable | 100 Ω |
| Kategoria kabli min. | Cat5 |
| Kolor uchwytu stykowego | zielony |

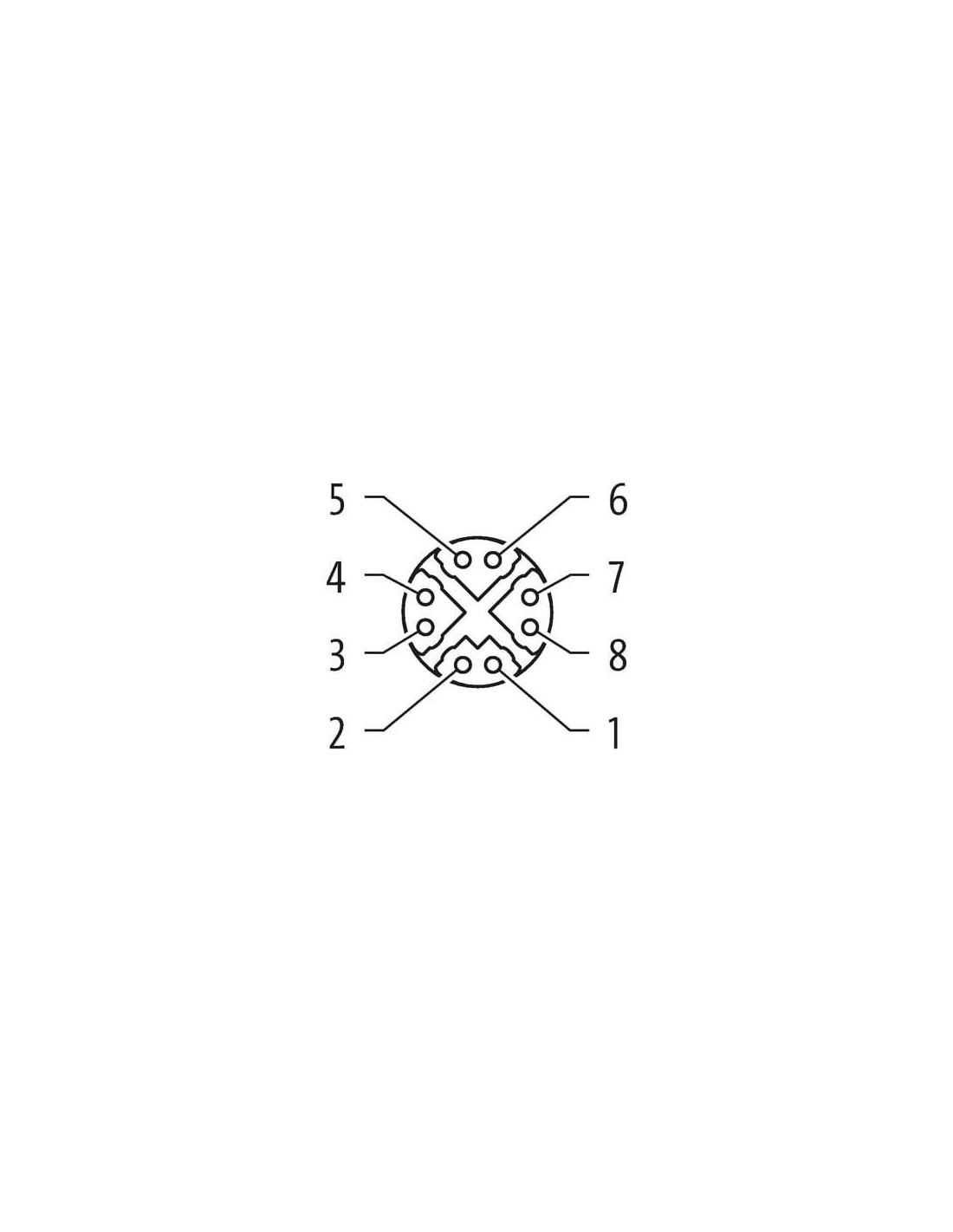

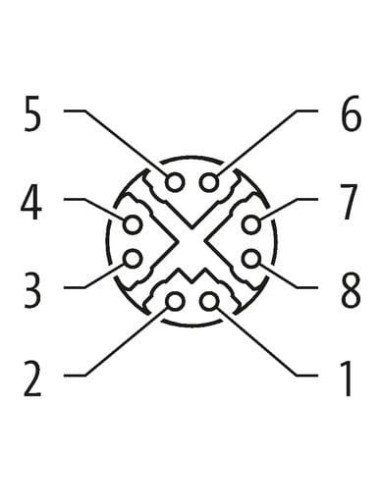

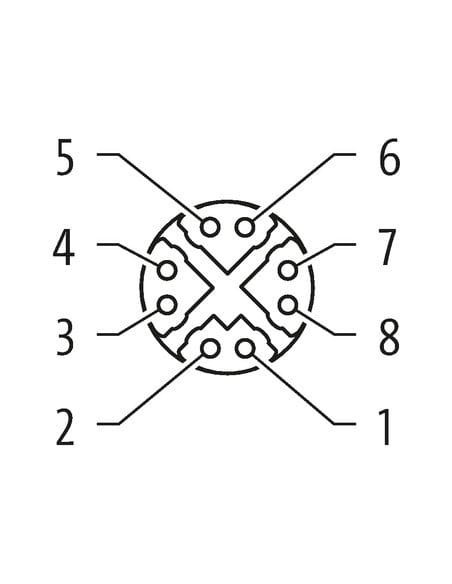

| Kodowanie | X |
| Liczba biegunów | 8 |
| PIN 1 | DA + |
| PIN 2 | DA - |
| PIN 3 | DB + |
| PIN 4 | DB - |
| PIN 5 | DD + |
| PIN 6 | DD - |
| PIN 7 | DC - |
| PIN 8 | DC + |

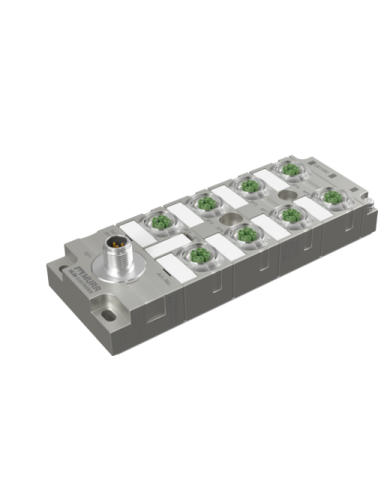

Xelity 8-portowy switch przemysłowy IP67 Murrelektronik – gigabitowy przełącznik Ethernet
Xelity 8-portowy IP67 1000Mbps, kod produktu 58933 to wytrzymały i niezawodny przemysłowy switch Ethernet dedykowany do pracy w trudnych warunkach przemysłowych. Dzięki solidnej, cynkowej obudowie o stopniu ochrony IP67, urządzenie jest doskonale chronione przed pyłem, wilgocią i przypadkowym zalaniem, umożliwiając instalację zarówno w halach produkcyjnych, jak i na zewnątrz, bez konieczności stosowania dodatkowej obudowy.
Najważniejsze zalety i zastosowania 8-portowego switcha Xelity IP67
Xelity 58933 umożliwia szybkie i niezawodne rozbudowanie sieci przemysłowej do 8 urządzeń przy zachowaniu przepustowości do 1000Mbps na port. Seria Xelity została zaprojektowana specjalnie pod kątem integracji z nowoczesnymi systemami automatyki, robotyki, maszynami produkcyjnymi oraz infrastrukturą IoT.
Typowe zastosowania:
- Automatyka przemysłowa – budowa odpornych sieci w liniach produkcyjnych, sterowniach i szafach maszynowych.
- Integracja rozproszonych urządzeń – łatwe łączenie czujników, sterowników PLC, modułów I/O oraz paneli operatorskich w środowiskach o wysokim zapyleniu i wilgotności.
- Modernizacja fabryk (Industry 4.0) – umożliwia niezawodną komunikację urządzeń poprzez EtherNet/IP oraz PROFINET.
- Implementacja rozwiązań IoT – integracja sieci czujników i systemów monitoringu.
Wytrzymałość, kompaktowość i prostota instalacji
Cynkowy odlew ciśnieniowy obudowy zapewnia nie tylko odporność na uszkodzenia mechaniczne, ale również gwarantuje bezpieczną eksploatację w temperaturach od -40°C do 70°C. Wymiary urządzenia (145x55x32 mm) pozwalają na montaż w ograniczonych przestrzeniach, a możliwość instalacji poziomo, pionowo lub na ścianie zwiększa elastyczność zastosowania.
Zaawansowane funkcje sieciowe i bezpieczeństwo komunikacji Ethernet
Urządzenie oferuje szereg funkcji umożliwiających bezproblemową i wydajną pracę sieci Ethernet, takich jak:
- Auto-crossover, auto-negotiation oraz automatyczna polaryzacja – eliminują błędy konfiguracji i przyspieszają uruchomienie sieci.
- Ochrona przed burzą broadcastową – zapewnia stabilną pracę nawet przy dużym natężeniu ruchu w sieci.
- Obsługa pełnego i półdupleksu, QoS (priorytetyzacja ruchu) oraz Store & Forward – gwarancja niezawodności oraz wysokiej wydajności transferu danych.
- Obsługa ramek jumbo do 10kB oraz kompatybilność z sieciami EtherNet/IP i PROFINET.
Wskaźniki LED pozwalają na szybki podgląd stanu pracy i diagnozowanie połączeń, co minimalizuje czas serwisowania.
Specjalistyczne złącza M12 i bezpieczne okablowanie
Switch wyposażony jest w:
- 1 port zasilania M12 5-pinowy (XD1) – gwintowane połączenie śrubowe, kodowanie: A, przewodzi napięcie zasilania.
- 8 portów Ethernet M12 (XF1-XF8) z kodowaniem X – zapewniają trwałość połączenia, odporną na drgania i odłączanie nawet podczas pracy maszyny. Maksymalna długość kabla to 100 m, rekomendowane przewody Cat. 5.
Dla najwyższego poziomu niezawodności przewidziano także ochronę przeciwprzepięciową, zabezpieczenie polaryzacji oraz zgodność z klasą ochrony III.
Odporność na warunki środowiskowe
Switch może pracować w warunkach:
- Wilgotność do 95% (bez kondensacji, bez oblodzenia)
- Wysokość montażu do 3000 m n.p.m.
- Wysoka odporność mechaniczna – odporność na drgania i wstrząsy zgodnie z normami przemysłowymi
- Odporność na ogień – wykonany z materiałów trudnopalnych
Certyfikaty: CE, UL, RoHS, REACH, EMC – umożliwiają stosowanie urządzenia w niemal każdej aplikacji przemysłowej o wysokich wymaganiach bezpieczeństwa i niezawodności.
Podsumowanie – wytrzymały switch przemysłowy do wymagających aplikacji
Xelity 8-portowy IP67 1000Mbps (58933) to idealny wybór do profesjonalnych rozwiązań sieciowych w automatyce, produkcji i przemyśle. Umożliwia łatwą, bezpieczną i długotrwałą eksploatację nawet w najtrudniejszych warunkach otoczenia. Doskonale sprawdzi się zarówno w nowych instalacjach, jak i podczas modernizacji istniejących linii produkcyjnych.
