Seria produktów Xelity jest zaprojektowana do stosowania w środowskach przemysłowych. Przełączniki są wyposażone w porty TX do skrętek kablowych.

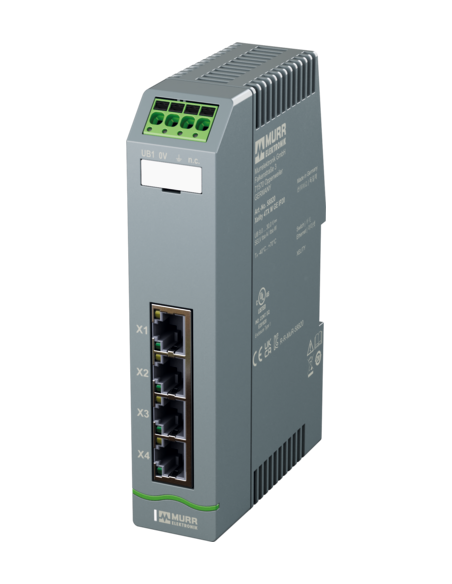

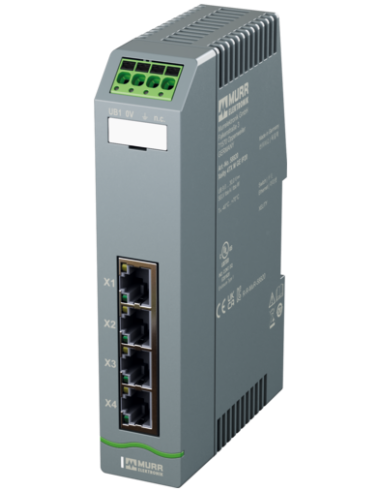

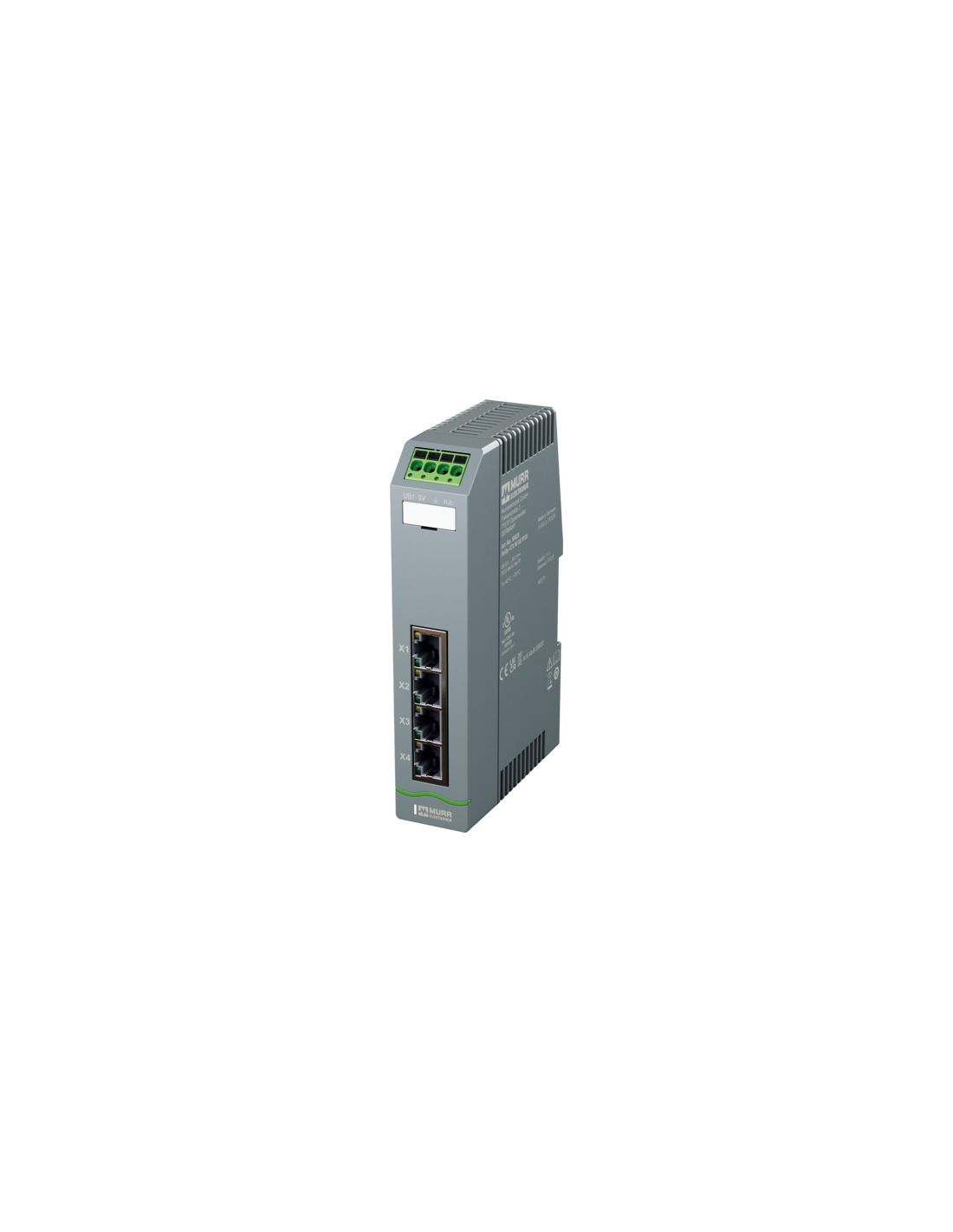

Przełącznik 4-portowy, zarządzany, PROFINET w obudowie z tworzywa sztucznego IP20
4 porty RJ45 o gigabitowej szybkości transmisji danych
Przyłącze zasilania poprzez zaciski wtykowe push-in
Konektory znajdują się w zakładce "Technika podłączania".
Połącz produkt
Przewód sygnałowyPokaż wszystko
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 9 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd jałowy min. | 82,5 mA |
| Prąd jałowy maks. | 137,5 mA |
| Pobór mocy maks. | 2,8 W |
| Pobór prądu maks. | 300 mA |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
| Auto-Crossover | tak |
| Auto-Negotiation | tak |
| Duplex | Full duplex |
| Ramki LLDP | Przekierowanie |
| Topologia pierścienia | RSTP, MRP, STP |
| Rodzaj przełączania | managed |
Komunikacja przemysłowa | Profinet
| FSU (Fast-Start-Up) | nie |
| Klient MRP | tak |
| PROFINET Netload Class | III |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | B |
| Specyfikacja PROFINET | V2.4 |
| Shared Device/Input | nie |
Komunikacja przemysłowa | Funkcje IIoT
Switch Management
| Adresowanie | Klient BOOTP/DHCP, DCP, SSH-Befehlszeile |
| RSTP (IEEE 802.1D-2004, IEC 62439-1) | Domyślnie wł. |
| Simple Network Management Protocol (SNMP) | v1 + v2c + v3 (domyślnie aktywne) |
| VLAN managed (IEEE 802.1Q) | tak |
| VLANs maks. (IEEE 802.1Q) | 64 |
| Synchronizacja czasu | Zegar czasu rzeczywistego, Klient NTP |
Diagnozy
| Styk sygnalizacyjny | tak |
| Diagnostyka | brak napięcia |
| Zdalna obsługa | Klient Open VPN |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Odbicie lustrzane portu | 1:1, N:1 |
| RMON | tak |
| SNMP Traps | tak |
| Syslog | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Zabezpieczenie polaryzacji | tak |
| Ochrona przeciwprzepięciowa | tak |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | szary |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |

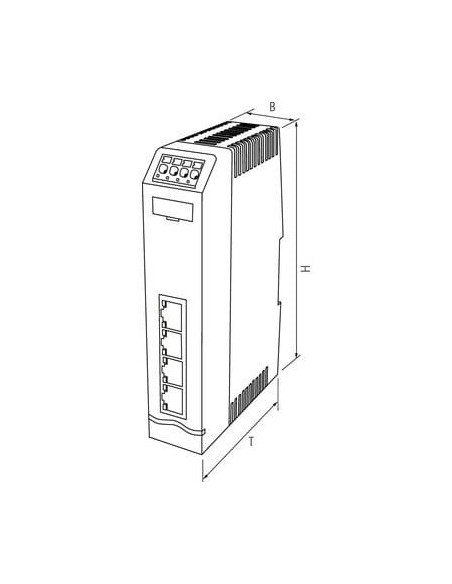

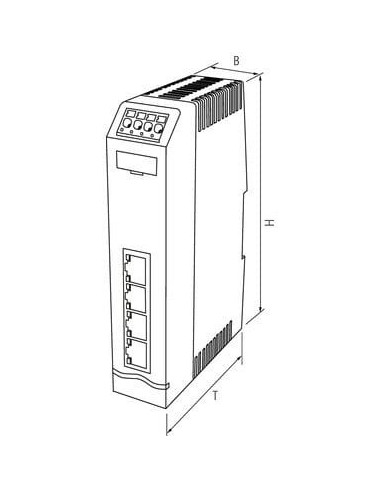

| Wysokość | 140 mm |
| Szerokość | 30 mm |
| Głębokość | 85,1 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 75 °C |
| Obniżenie wartości znamionowych od | 70 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
| Temperatura transportu min. | -40 °C |
| Temperatura transportu maks. | 85 °C |
| Względna wilgotność powietrza min. (praca) | 5 % |
| Względna wilgotność powietrza maks. (praca) | 95 % bez kondensacji |
Parametry zacisków
Connection types
Typ przyłącza 1
| Family construction form | RJ45 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 8 |
| PIN 1 | DA + |
| PIN 2 | DA - |
| PIN 3 | DB + |
| PIN 4 | DC + |
| PIN 5 | DC - |
| PIN 6 | DB - |
| PIN 7 | DD + |
| PIN 8 | DD - |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 4 |
| PIN 1 | 24 V DC (UB 1) |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | n.c. |
Przełącznik zarządzalny Xelity 4TX 4-portowy 1000Mbit PROFINET IP20 – Kod 58821
Przełącznik zarządzalny Xelity 4TX z 4 portami RJ45 to zaawansowane urządzenie sieciowe, zaprojektowane specjalnie do zastosowań w wymagających środowiskach przemysłowych. Oferuje pełną kompatybilność z protokołem PROFINET, gwarantując niezawodną komunikację oraz integrację z systemami automatyki przemysłowej.
Korzyści i cechy kluczowe przełącznika przemysłowego Xelity
- 4 porty gigabitowe RJ45 umożliwiają szybką transmisję danych do 1000 Mbit/s oraz bezproblemową integrację z nowoczesną infrastrukturą sieciową.
- Obsługa PROFINET i zaawansowane funkcje sieciowe pozwala na zastosowanie w instalacjach wymagających wysokiej odporności i niezawodności, takich jak linie produkcyjne, systemy SCADA oraz sterowanie maszynami.
- Obudowa z tworzywa sztucznego o klasie szczelności IP20 zapewnia ochronę oraz trwałość w trudnych warunkach przemysłowych, a także łatwy montaż na szynie DIN (TH35 zgodnie z EN 60715).
- Zarządzanie VLAN, SNMP, LLDP, RSTP, STP, MRP – zaawansowane protokoły zarządzania i diagnostyki podnoszą bezpieczeństwo oraz elastyczność konfiguracji sieci przemysłowej.
- Webserwer (HTTP, HTTPS) oraz zdalna obsługa VPN – wygodne zarządzanie i monitorowanie urządzenia z poziomu przeglądarki lub zdalnie.
- Wyraźny panel LED ułatwia bieżącą diagnostykę stanu połączeń i transferu danych.
- Zaciski wtykowe push-in upraszczają proces podłączania zasilania i zwiększają niezawodność instalacji.
Zastosowanie przełącznika zarządzalnego Xelity 4TX
Przełącznik Xelity 4TX znajduje zastosowanie w szeroko rozumianej automatyce przemysłowej, w systemach sterowania maszynami, produkcji, a także w infrastrukturze wymagającej niezawodnej transmisji danych i wysokiej odporności na trudne warunki środowiskowe. Może być stosowany w:
- Systemach produkcyjnych i automatyce procesowej.
- Infrastrukturze magazynowej i logistyce.
- Stacjach operatorskich oraz węzłach komunikacyjnych sieci Ethernet.
- Integracji z systemami SCADA, PLC oraz rozproszonymi systemami sterowania.
- Budowie sieci redundantnych dzięki obsłudze protokołów ringowych.
Najważniejsze atuty przemysłowego przełącznika Xelity
- Szeroki zakres temperatur pracy: od -40 °C do +75 °C, co pozwala na stabilne działanie w ekstremalnych warunkach.
- Wysoka wilgotność pracy – do 95% bez kondensacji.
- Zaawansowane zarządzanie i bezpieczeństwo dzięki funkcjom VLAN, SNMP, Syslog oraz RMON.
- Odporność na przepięcia, zabezpieczenie polaryzacji oraz zgodność z normami przemysłowymi.
Przełącznik Xelity 4TX to solidne i wszechstronne rozwiązanie dla każdej sieci przemysłowej, gwarantujące trwałość, wydajność oraz elastyczność konfiguracji, którą docenią zarówno integratorzy systemów automatyki, jak i służby utrzymania ruchu.
