10 portów FE bez PN
M12 Power, 4-piny, kodowanie L
PIN zasilania 1/3
Konektory znajdują się w zakładce "Technika podłączania".
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 9 V |
| Napięcie robocze DC maks. | 30 V |
Dane techniczne | Komunikacja przemysłowa
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
| Auto-Crossover | tak |
| Auto-Negotiation | tak |
| Duplex | Full duplex |
| Ramki LLDP | Przekierowanie |
| Topologia pierścienia | RSTP, STP |
| Rodzaj przełączania | managed |
Komunikacja przemysłowa | Funkcje IIoT
| Webserver | HTTP, HTTPS |
Switch Management
| Adresowanie | Klient BOOTP/DHCP, DCP, SSH-Befehlszeile |
| NAT | 1:1 |
| RSTP (IEEE 802.1D-2004, IEC 62439-1) | Domyślnie wł. |
| Simple Network Management Protocol (SNMP) | v1, v2c, v3 (domyślnie aktywne) |
| VLAN managed (IEEE 802.1Q) | tak |
| VLANs maks. (IEEE 802.1Q) | 64 |
| Synchronizacja czasu | Klient NTP |
Diagnozy
| Styk sygnalizacyjny | nie |
| Diagnostyka | brak napięcia |
| Zdalna obsługa | Klient Open VPN |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Odbicie lustrzane portu | 1:1 |
| RMON | tak |
| SNMP Traps | tak |
| Syslog | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Metal |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 224,5 mm |
| Szerokość | 63 mm |
| Głębokość | 37,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 70 °C |
| Obniżenie wartości znamionowych od | 70 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | XD1 |
| Typ przyłącza 2 | XD2 |
| Typ przyłącza 3 | XF1-XF10 |

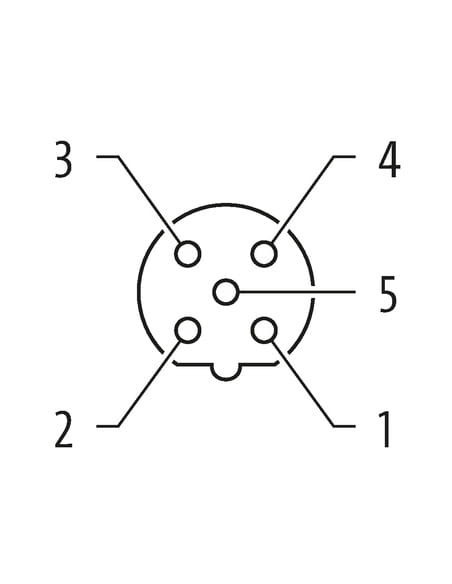

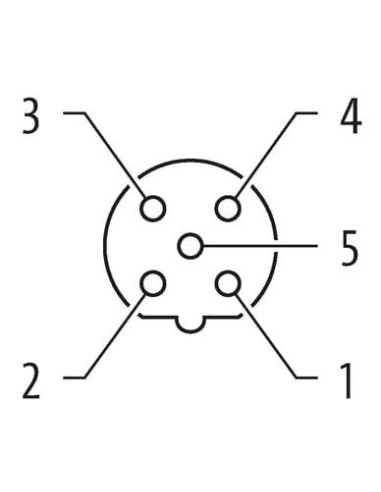

Typ przyłącza 1
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (UB 1) (US) |
| PIN 2 | 0 V (UA) |
| PIN 3 | 0 V (UB 1) (US) |
| PIN 4 | 24 V DC (UA) |
| PIN 5 | n.c. |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 4 |
| PIN 1 | 24 V DC (UB 1) (US) |
| PIN 2 | 0 V (UA) |
| PIN 3 | 0 V (UB 1) (US) |
| PIN 4 | 24 V DC (UA) |

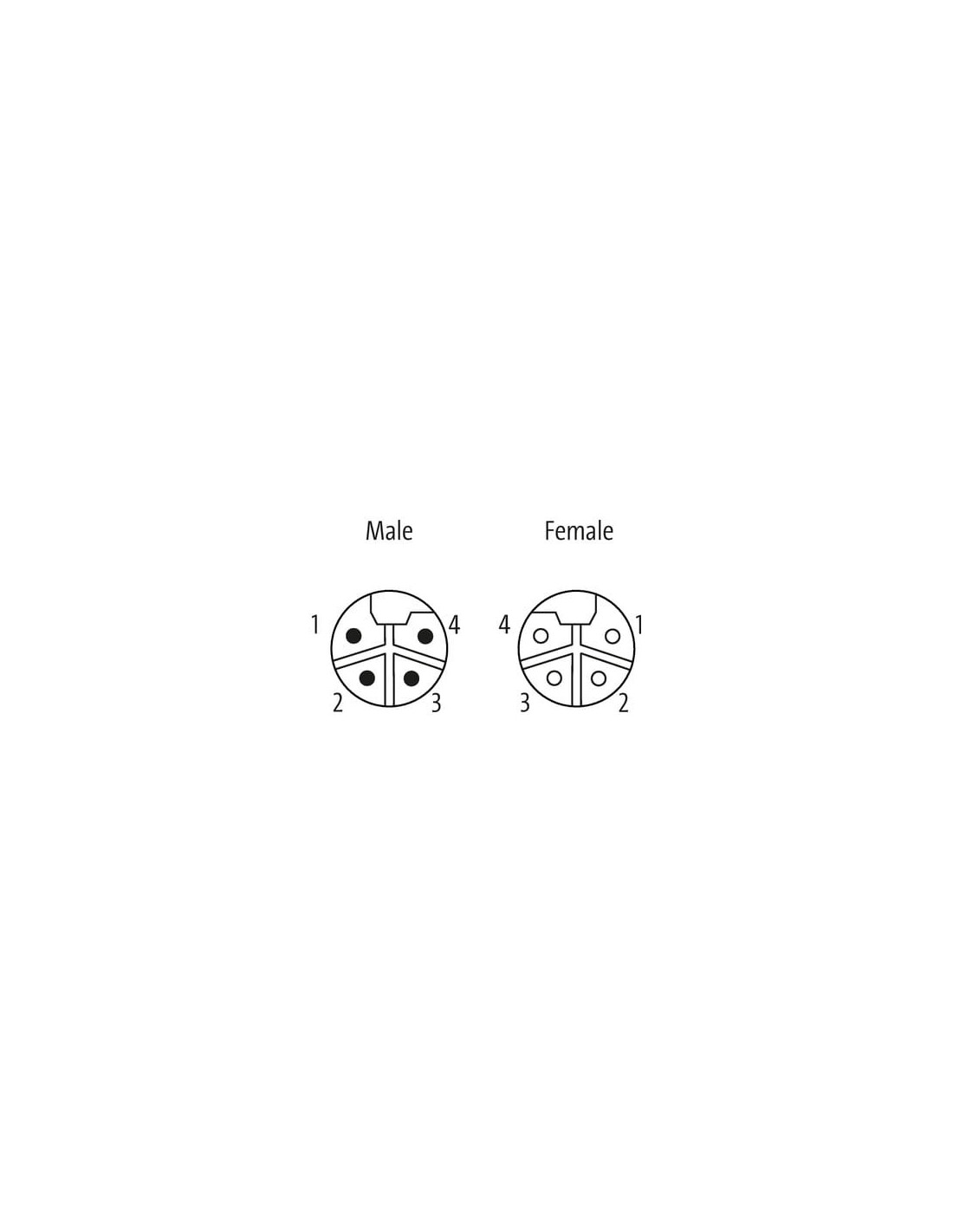

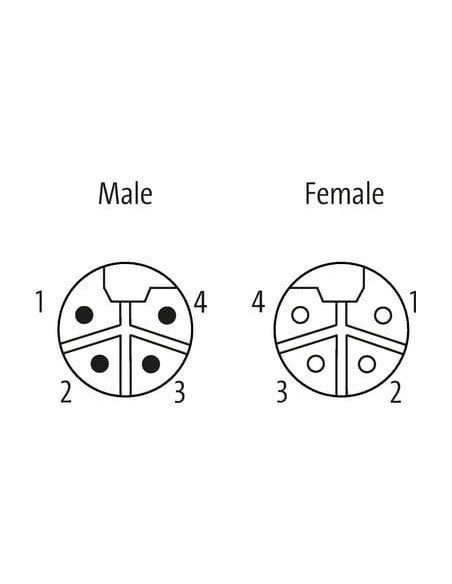

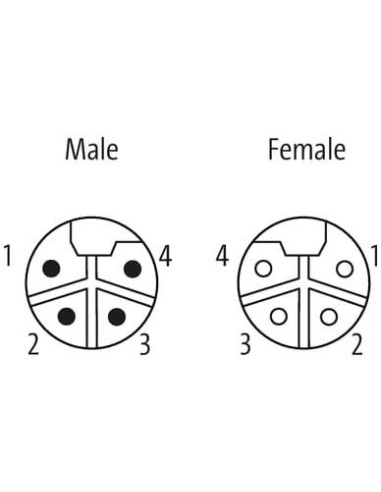

Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |

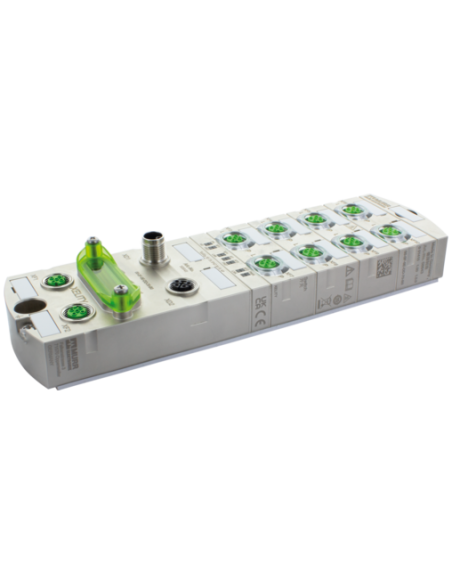

Przełącznik zarządzający Xelity Ethernet IP67 – profesjonalne rozwiązanie dla przemysłu
Przełącznik zarządzający Xelity, Ethernet, IP67, 4P o kodzie produktu 58840 to wysokiej klasy przełącznik przemysłowy, zaprojektowany z myślą o zastosowaniach w wymagających warunkach środowiskowych. Solidna metalowa obudowa oraz stopień ochrony IP67 gwarantują niezawodność działania w trudnych warunkach przemysłowych, takich jak zakłady produkcyjne, magazyny, linie montażowe czy środowiska o podwyższonej wilgotności i zapyleniu.
Zastosowanie i zalety przełącznika zarządzającego Xelity – IP67
Przełącznik Xelity został stworzony z myślą o nowoczesnych instalacjach automatyki przemysłowej, gdzie kluczowe jest zapewnienie stabilnej, szybkiej i bezpiecznej komunikacji sieciowej. Do typowych zastosowań należą:
- Integracja systemów Ethernet w środowiskach przemysłowych
- Budowa niezawodnych i odpornych na zakłócenia sieci OT
- Komunikacja z maszynami i urządzeniami w rozproszonych instalacjach
- Nowoczesne linie produkcyjne i automatyzacja procesów
- Systemy transportu przemysłowego i logistyka
Do kluczowych zalet należy obsługa aż 10 portów Fast Ethernet w konfiguracji M12, co umożliwia wygodną integrację urządzeń końcowych bezpośrednio na linii produkcyjnej. Forma złącz M12 gwarantuje odporność na wstrząsy, wibracje i zachlapania, co sprawia, że przełącznik idealnie nadaje się do pracy bezpośrednio na hali produkcyjnej, bez potrzeby stosowania dodatkowych osłon czy skrzynek sterowniczych.
Funkcjonalności przełącznika zarządzającego Ethernet do zastosowań przemysłowych
- Zarządzanie siecią: przełącznik umożliwia zarządzanie portami, obsługę VLAN (do 64), protokoły RSTP/STP, które zapewniają redundantne połączenia, oraz funkcje bezpieczeństwa i monitorowania SNMP, RMON oraz Syslog.
- Zaawansowane możliwości komunikacji: obsługuje webserwer (HTTP/HTTPS), zdalną obsługę przez klienta OpenVPN, synchronizację czasu przez klienta NTP oraz możliwość obsługi ramki LLDP.
- Odporność na warunki środowiskowe: zakres temperatur pracy od -25°C do +70°C oraz przechowywania od -40°C do +85°C umożliwia montaż urządzenia nawet w ekstremalnych warunkach otoczenia.

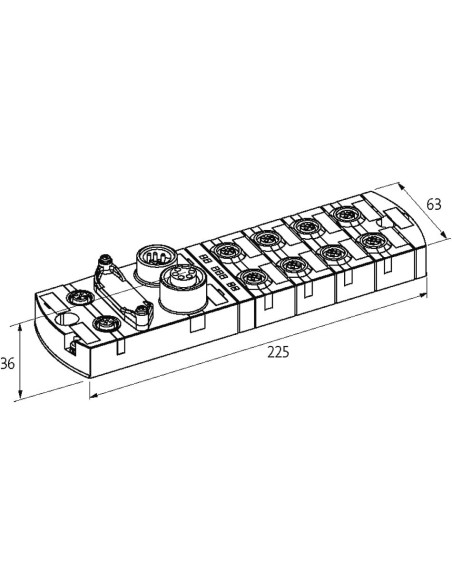

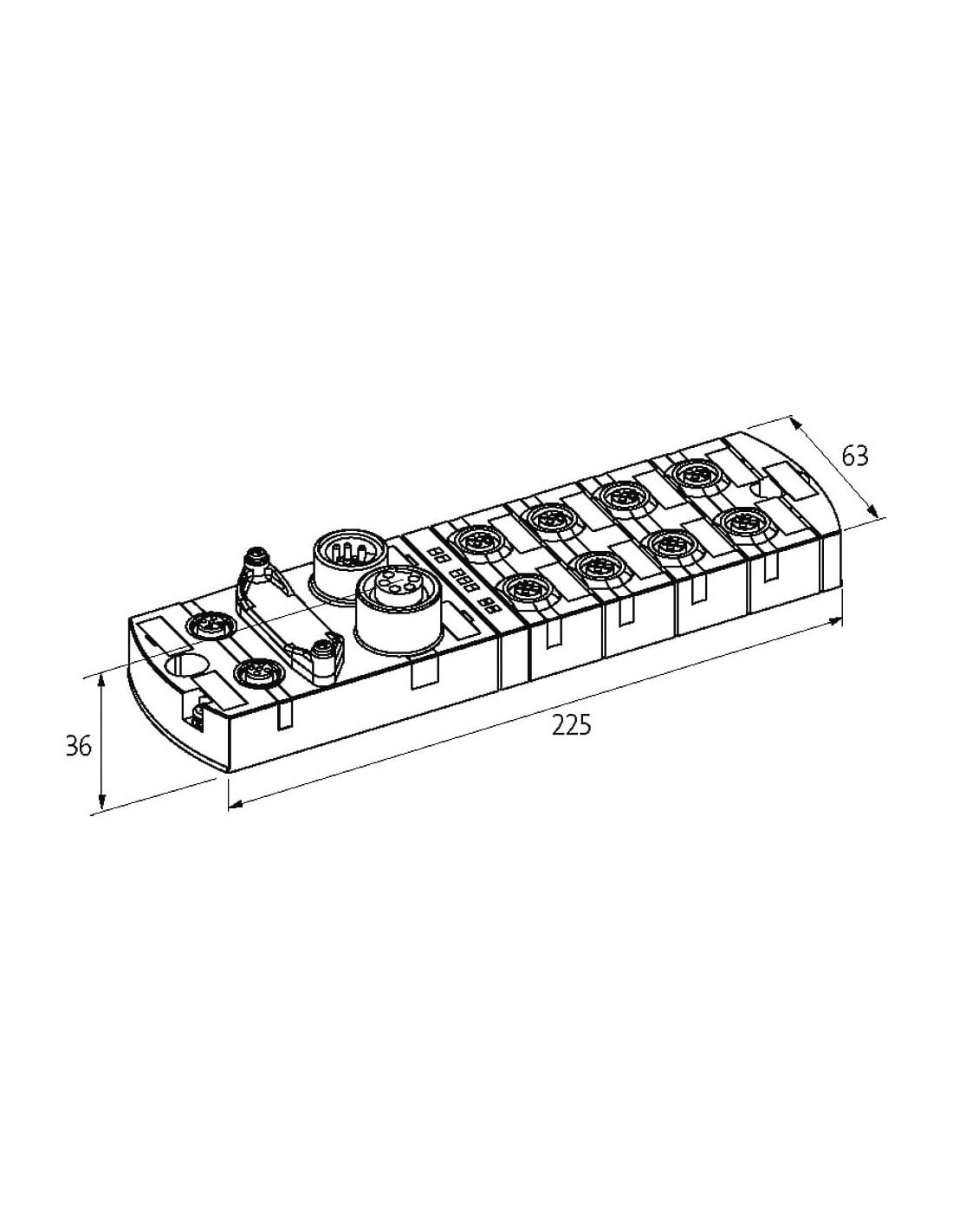

- Elastyczność montażu: prosta instalacja dzięki 2-otworowemu mocowaniu śrubowemu; kompaktowe wymiary (wysokość 224,5 mm, szerokość 63 mm, głębokość 37,4 mm) pozwalają na łatwą integrację w szafach sterowniczych oraz bezpośrednio w strefie maszynowej.
- Konnektory M12: kodowane L (zasilanie) i D (Ethernet), odporne na wodę i pył, zgodne z przemysłowymi standardami podłączeń.
Budowa przełącznika Xelity Ethernet IP67 – przemyślana konstrukcja
Urządzenie wyposażone jest w czytelne oznaczenia portów oraz wskaźniki LED, które informują o stanie połączenia i transmisji danych, co ułatwia diagnostykę podczas eksploatacji. Różne rodzaje złącz (M12 Power 4-piny kodowane L, M12 D-kodowane do Ethernetu) pozwalają na łatwe i szybkie połączenie z szeroką gamą urządzeń przemysłowych.
Konstrukcja z metalowej obudowy oraz szczelność IP67 gwarantują odporność na uderzenia, wilgoć oraz zanieczyszczenia, co maksymalizuje żywotność urządzenia nawet w najcięższych warunkach.
Podsumowanie – profesjonalny przełącznik zarządzający do przemysłu
Przełącznik zarządzający Xelity Ethernet IP67 to wszechstronne rozwiązanie dla branży przemysłowej, o rozbudowanych funkcjach zarządzania siecią, złączach przystosowanych do trudnych warunków oraz szerokim zakresie obsługiwanych temperatur. Zapewnia niezawodność działania, bezpieczeństwo przesyłu danych oraz łatwość integracji w istniejących i nowych instalacjach automatyki przemysłowej.
