Przełącznik 10-portowy IP67 PROFINET, metalowy
8 portów, kodowanie D, szybkość transmisji danych 100 Mbit/s
Switch zarządzalny PROFINET
M12 Power, 5-piny, kodowanie L
Konektory znajdują się w zakładce "Technika podłączania".
Połącz produkt
NetworkPokaż wszystko
Przewód zasilającyPokaż wszystko
Dane elektryczne | Zasilanie
| Napięcie robocze DC min. | 9 V |
| Napięcie robocze DC maks. | 36 V |
Dane techniczne | Komunikacja przemysłowa
| Obsługiwany protokół | PROFINET |
| Szybkość transmisji danych maks. | 1000 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
| Auto-Crossover | tak |
| Auto-Negotiation | tak |
| Duplex | Full duplex |
| Ramki LLDP | Przekierowanie |
| Topologia pierścienia | RSTP, MRP, STP |
| Rodzaj przełączania | managed |
Komunikacja przemysłowa | Profinet
| FSU (Fast-Start-Up) | nie |
| Klient MRP | tak |
| PROFINET Netload Class | III |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | B |
| Specyfikacja PROFINET | V2.4 |
| Shared Device/Input | nie |
Komunikacja przemysłowa | Funkcje IIoT
| Webserver | HTTP, HTTPS |
Switch Management
| Adresowanie | Klient BOOTP/DHCP, DCP, SSH-Befehlszeile |
| NAT | 1:1 |
| RSTP (IEEE 802.1D-2004, IEC 62439-1) | Domyślnie wł. |
| Simple Network Management Protocol (SNMP) | v1 + v2c + v3 (domyślnie aktywne) |
| VLAN managed (IEEE 802.1Q) | tak |
| VLANs maks. (IEEE 802.1Q) | 64 |
| Synchronizacja czasu | Klient NTP |
Diagnozy
| Styk sygnalizacyjny | nie |
| Diagnostyka | brak napięcia |
| Zdalna obsługa | Klient Open VPN |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Odbicie lustrzane portu | 1:1 |
| RMON | tak |
| SNMP Traps | tak |
| Syslog | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Metal |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 37 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 70 °C |
| Obniżenie wartości znamionowych od | 70 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | XD1 |
| Typ przyłącza 2 | XD2 |
| Typ przyłącza 3 | XF1, XF2 |
| Typ przyłącza 4 | XF3-XF10 |

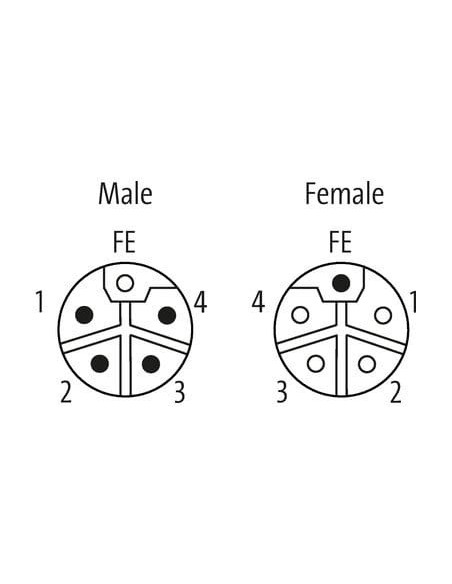

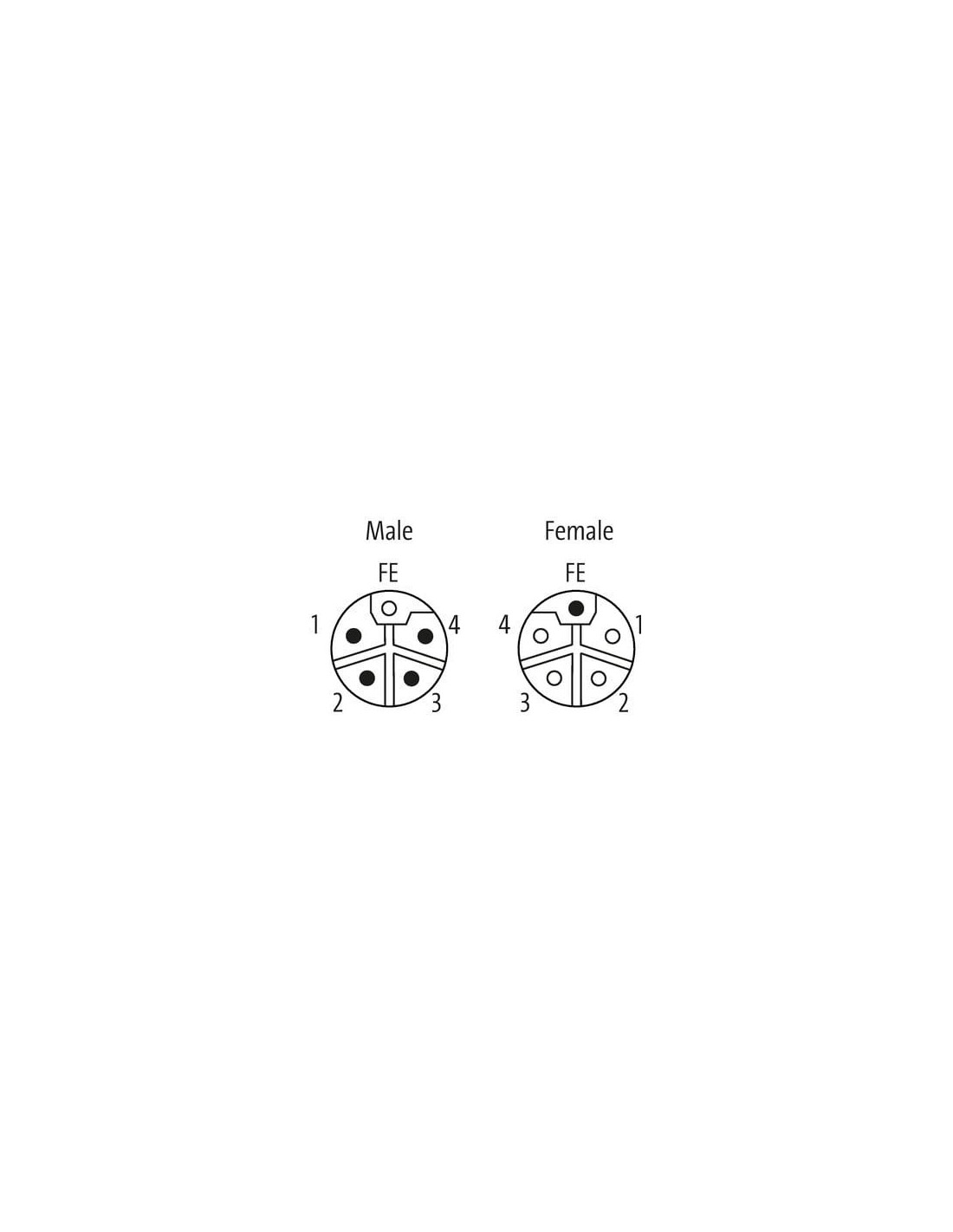

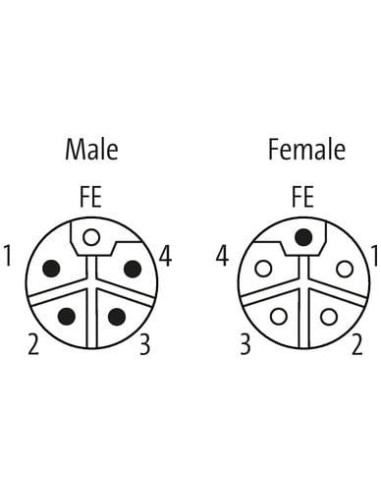

Typ przyłącza 1
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | szary |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (UB 1) (US) |
| PIN 2 | 0 V (UA) |
| PIN 3 | 0 V (UB 1) (US) |
| PIN 4 | 24 V DC (UA) |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (UB 1) (US) |
| PIN 2 | 0 V (UA) |
| PIN 3 | 0 V (UB 1) (US) |
| PIN 4 | 24 V DC (UA) |
| PIN 5 | PE |

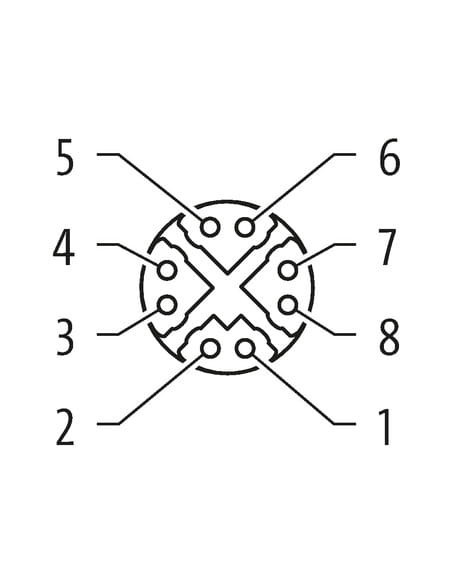

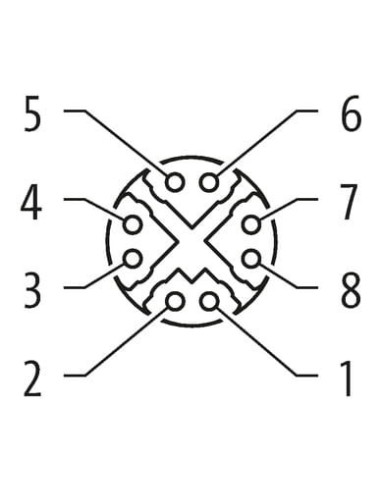

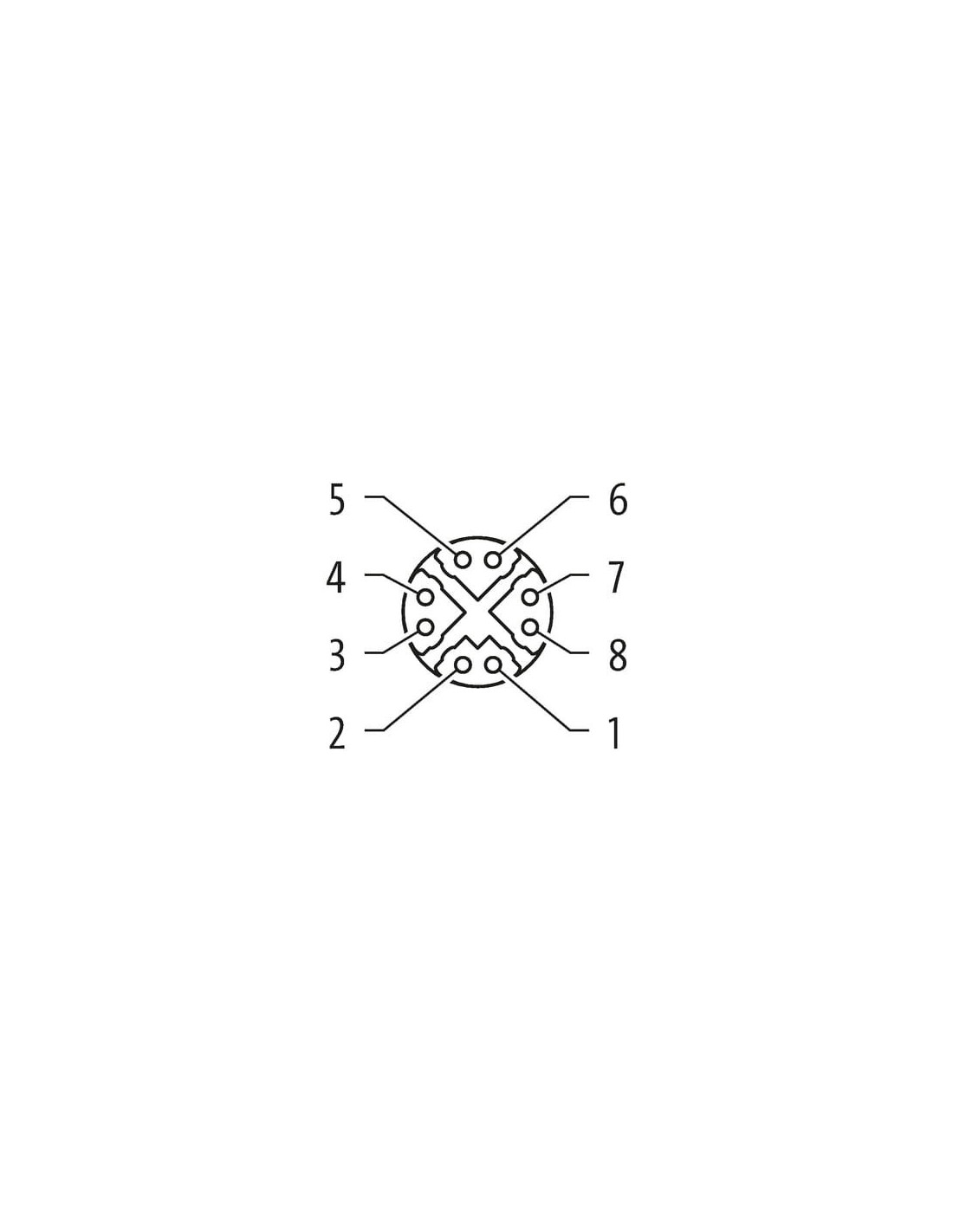

Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Kodowanie | X |
| Liczba biegunów | 8 |
| PIN 1 | DA + |
| PIN 2 | DA - |
| PIN 3 | DB + |
| PIN 4 | DB - |
| PIN 5 | DD + |
| PIN 6 | DD - |
| PIN 7 | DC - |
| PIN 8 | DC + |
Typ przyłącza 4
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |

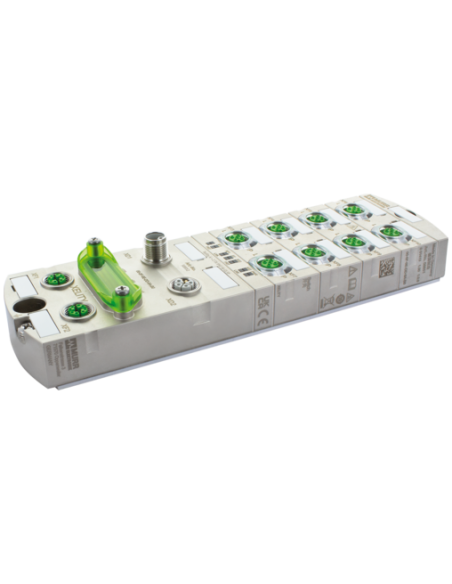

Przełącznik zarządzalny PROFINET Xelity 5P IP67 – 58853
Przełącznik zarządzalny Xelity PROFINET, kod produktu: 58853, to nowoczesne rozwiązanie sieciowe przeznaczone do przemysłowych zastosowań wymagających wysokiej niezawodności oraz odporności na warunki środowiskowe. Oferuje pełną zgodność z PROFINET i zapewnia niezawodną komunikację w automatyce oraz integrację systemów.
Wytrzymałość i ochrona – metalowa obudowa IP67
Wytrzymała metalowa obudowa oraz stopień ochrony IP67 umożliwiają zastosowanie urządzenia w trudnych warunkach przemysłowych, chroniąc je przed pyłem, kurzem, wilgocią i wodą. Dzięki temu przełącznik sprawdzi się zarówno w halach produkcyjnych, magazynach, jak i w instalacjach zewnętrznych.
Zaawansowane możliwości integracji PROFINET
Urządzenie obsługuje PROFINET w wersji V2.4, spełniając wymagania przemysłowych sieci czasu rzeczywistego. Zastosowanie technologii takich jak MRP, RSTP i STP zapewnia odporność sieci na awarie oraz łatwą integrację z istniejącymi systemami automatyki.
Wielofunkcyjne i szybkie porty – złącza M12
Przełącznik posiada 8 portów Ethernet M12 (kodowanie D, 4-biegunowe) o prędkości do 100 Mbit/s oraz porty z kodowaniem X (8-biegunowe) do szybkiej transmisji danych do 1000 Mbit/s. Zastosowanie przemysłowych złączy M12 gwarantuje pewne połączenie nawet w warunkach o wysokim poziomie wibracji.
Zarządzanie i bezpieczeństwo sieci
- Zarządzanie VLAN (IEEE 802.1Q) dla separacji ruchu sieciowego
- Wsparcie SNMP v1, v2c, v3 oraz Syslog – zaawansowana diagnostyka i monitorowanie
- Bezpieczny dostęp przez HTTPS, SSH, OpenVPN
- Protokół BOOTP/DHCP oraz DCP dla elastycznego adresowania
- Możliwość konfiguracji przez webserwer (HTTP, HTTPS)
Elastyczne możliwości montażu i zasilania
Przełącznik oferuje wygodne 2-otworowe mocowanie śrubowe, co ułatwia instalację na powierzchniach płaskich i w rozdzielnicach. Zasilanie odbywa się przez złącza M12 5-pinowe z kodowaniem L, zapewniając bezpieczne podłączenie w trudnych warunkach przemysłowych.
Typowe zastosowania przełącznika przemysłowego Xelity PROFINET
- Automatyka przemysłowa – sterowanie maszynami, linie produkcyjne
- Transport i logistyka – systemy magazynowe i sortownicze
- Instalacje zewnętrzne – infrastruktura transportowa, monitoring
- Robotyka – połączenie robotów oraz urządzeń końcowych
- Sieci przemysłowe wymagające wysokiej niezawodności
Podsumowanie kluczowych cech
- 10-portowy switch przemysłowy, w tym 8 portów Ethernet M12
- Zarządzalny, zgodny z PROFINET (V2.4, klasa B, Netload Class III)
- Metalowa obudowa, stopień ochrony IP67
- Szybkość transmisji: do 1000 Mbit/s
- Szeroki zakres temperatur pracy: od -25°C do +70°C
- Wymiary: 225 x 63 x 37 mm
- Zaawansowane funkcje zarządzania i zabezpieczeń sieci
Przełącznik zarządzalny Xelity PROFINET 58853 to rozwiązanie dedykowane profesjonalnym instalacjom przemysłowym, zapewniające niezawodność, bezpieczeństwo i elastyczność w modernizacji oraz rozbudowie infrastruktury sieciowej.
