8-portowy switch niezarządzalny
Konektory znajdują się w zakładce "Technika podłączania".
Połącz produkt
Przewód sygnałowyPokaż wszystko
Dane elektryczne | Zasilanie
| Napięcie robocze DC min. | 9 V |
| Napięcie robocze DC maks. | 48 V |
| Pobór prądu maks. | 350 mA |
Dane techniczne | Komunikacja przemysłowa
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
| Auto-Crossover | tak |
| Auto-Negotiation | tak |
| Duplex | Full duplex |
| Rodzaj przełączania | niezarządalny |
| VLAN niezarządzany (IEEE 802.1Q) | tak |
Diagnozy
| Styk sygnalizacyjny | nie |
| Diagnostyka | brak napięcia |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP40 |
| Zabezpieczenie polaryzacji | tak |
| Ochrona przeciwprzepięciowa | tak |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Metal |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, (EN 60715) |
| Wysokość | 90 mm |
| Szerokość | 45,2 mm |
| Głębokość | 78 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -10 °C |
| Temperatura robocza maks. | 70 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 8 |
| Typ przyłącza 2 | X1 |
Typ przyłącza 1
| Family construction form | RJ45 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 8 |
| PIN 1 | TD + |
| PIN 2 | TD - |
| PIN 3 | RD + |
| PIN 4 | n.c. |
| PIN 5 | n.c. |
| PIN 6 | RD - |
| PIN 7 | n.c. |
| PIN 8 | n.c. |
Typ przyłącza 2
| Typ połączenia | Plug-in terminals RK |
| Family construction form | zacisk |
| Gender | male |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (UB 2) |
| PIN 2 | 0 V |
| PIN 3 | 24 V DC (UB 1) |
| PIN 4 | 0 V |
| PIN 5 | PE |

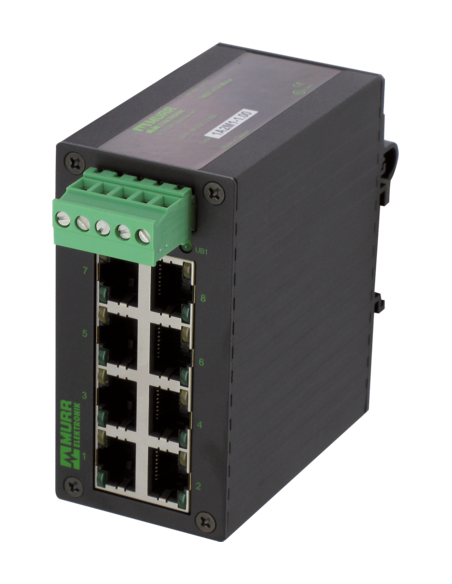

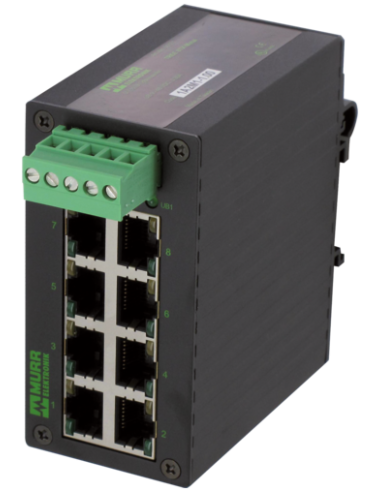

Przełącznik niezarządzalny TREE 8TX metal 58171 – 8-portowy switch Ethernet do zastosowań przemysłowych
Przełącznik niezarządzalny TREE 8TX metal 58171 to profesjonalne urządzenie dedykowane przemysłowym sieciom Ethernet. Solidna, metalowa obudowa oraz wysoki stopień ochrony IP40 gwarantują niezawodność pracy nawet w trudnych warunkach środowiskowych. Produkt doskonale sprawdza się w rozbudowie oraz integracji sieci automatyki przemysłowej, instalacjach przemysłowych oraz wszędzie tam, gdzie wymagana jest stabilność i niezawodność transmisji danych.
Możliwości wykorzystania i typowe zastosowanie switcha TREE 8TX 58171
Switch 8-portowy TREE 8TX został zaprojektowany z myślą o rozbudowie infrastruktury sieciowej w zakładach produkcyjnych, magazynach, halach przemysłowych oraz na liniach produkcyjnych. Z powodzeniem znajduje zastosowanie jako element sieci automatyki budynkowej, monitoringu, systemów SCADA, a także w instalacjach, gdzie kluczowe jest sprawne przesyłanie sygnałów Ethernetowych.
- Przemysłowe linie produkcyjne
- Systemy automatyki i sterowania
- Rozwiązania monitoringu wizyjnego
- Integracja maszyn z siecią zakładową
- Infrastruktura przemysłowa oraz budynkowa
Najważniejsze cechy i zalety przełącznika TREE 8TX
- 8 portów RJ45 zapewnia wygodne podłączenie wielu urządzeń jednocześnie.
- Metalowa obudowa gwarantuje trwałość i odporność na uszkodzenia mechaniczne.
- Wyjątkowo szeroki zakres napięcia zasilania (9-48 V DC) pozwala na stosowanie w różnorodnych instalacjach.
- Obsługa transmisji do 100 Mbit/s zapewnia szybkie i niezawodne przesyłanie danych.
- Pełna funkcjonalność Ethernet (Auto-Negotiation, Auto-Crossover, Full Duplex) umożliwia płynną i kompatybilną współpracę z urządzeniami różnych producentów.
- Łatwy montaż na szynie DIN (TH35, wg EN 60715) pozwala na szybkie wdrożenie w istniejącej rozdzielni lub szafie sterowniczej.
- Zakres temperatur pracy od -10°C do +70°C umożliwia eksploatację w niekorzystnych warunkach otoczenia.
- Zabezpieczenia elektryczne: ochrona przed przepięciami i odwrotną polaryzacją zwiększają bezpieczeństwo pracy urządzenia.
- Szybka diagnostyka dzięki diodom LED informującym o połączeniu sieciowym i transferze danych.
Przełącznik Ethernet – solidność i prostota integracji w środowisku przemysłowym
Model TREE 8TX metal 58171 to przełącznik niezarządzalny stworzony do zastosowań, gdzie kluczowe są: pewna infrastruktura sieciowa, bezawaryjność oraz prostota obsługi. Produkt umożliwia łatwe skalowanie i modernizację instalacji przemysłowych, niezależnie od wielkości przedsiębiorstwa.
Uniwersalne złącza RJ45 pozwalają na natychmiastowe podłączenie kabli patchcord, natomiast wtykowe zaciski zasilające znacznie ułatwiają montaż w szafach sterowniczych. Dzięki swojej konstrukcji oraz możliwościom podłączenia urządzenie gwarantuje wysoki standard łączności Ethernet w warunkach przemysłowych.

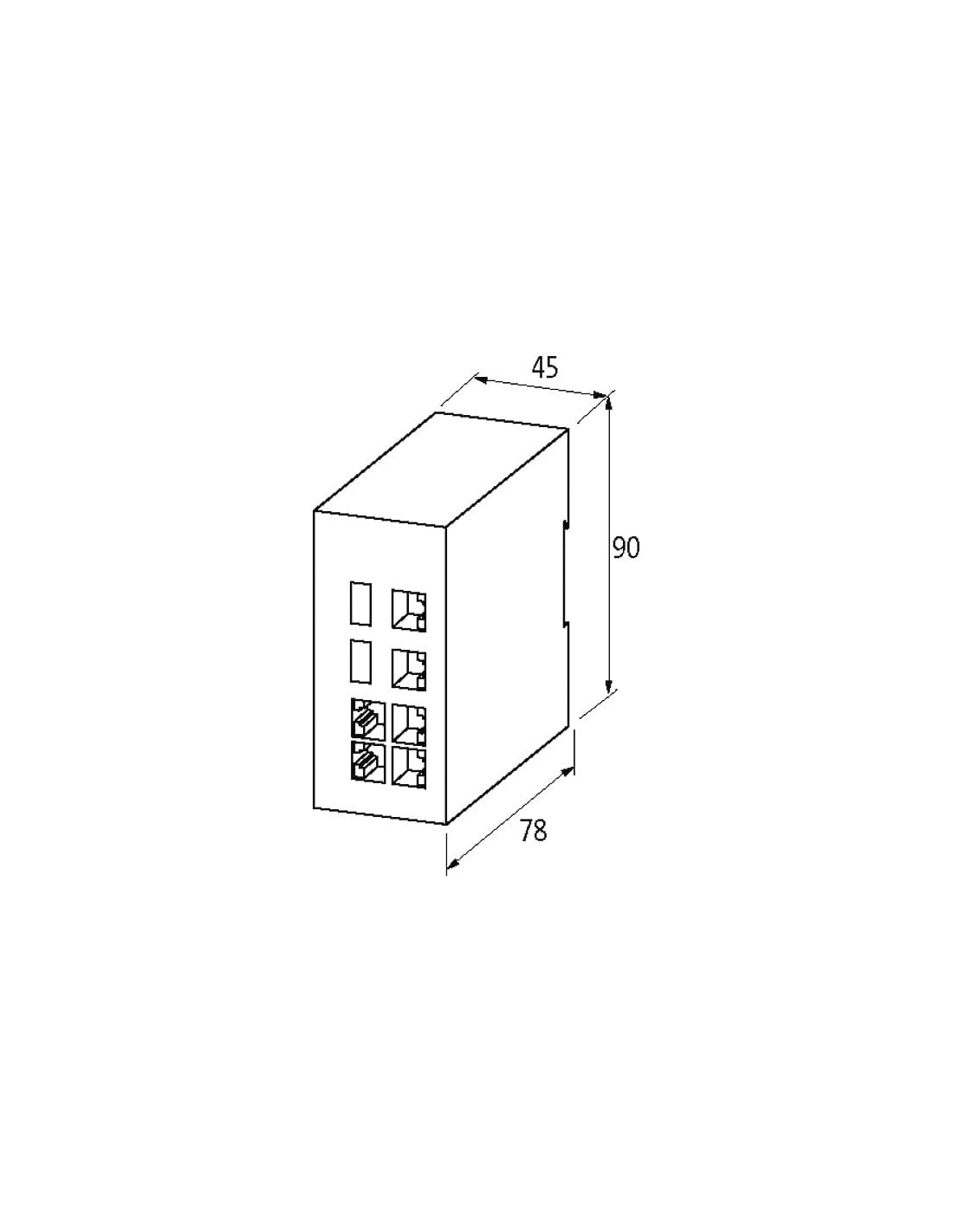

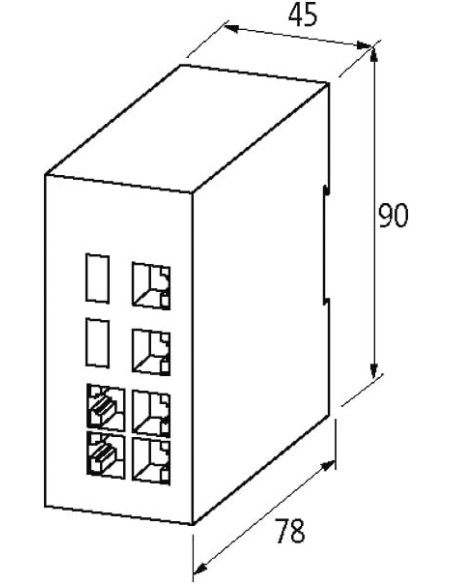

Wymiary i montaż przemysłowego switcha 8-portowego
Kompaktowa budowa (wysokość 90 mm, szerokość 45,2 mm, głębokość 78 mm) ułatwia instalację nawet w ograniczonej przestrzeni rozdzielni. Montaż na popularnej szynie DIN pozwala na bezproblemowe zintegrowanie z innymi komponentami automatyki.
Switch TREE 8TX 58171 to doskonały wybór dla osób poszukujących solidnego, prostego w obsłudze i wytrzymałego przełącznika sieciowego do wymagających aplikacji przemysłowych.
