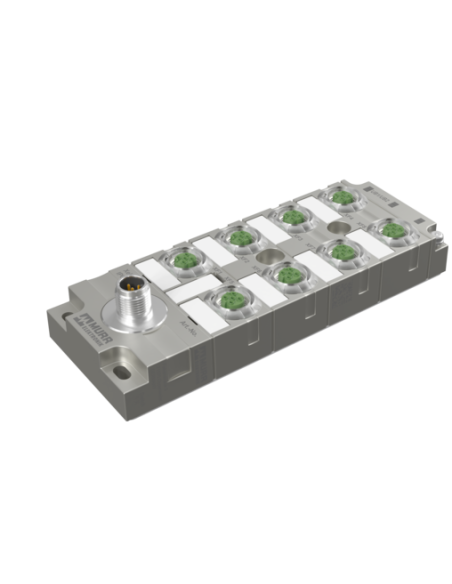

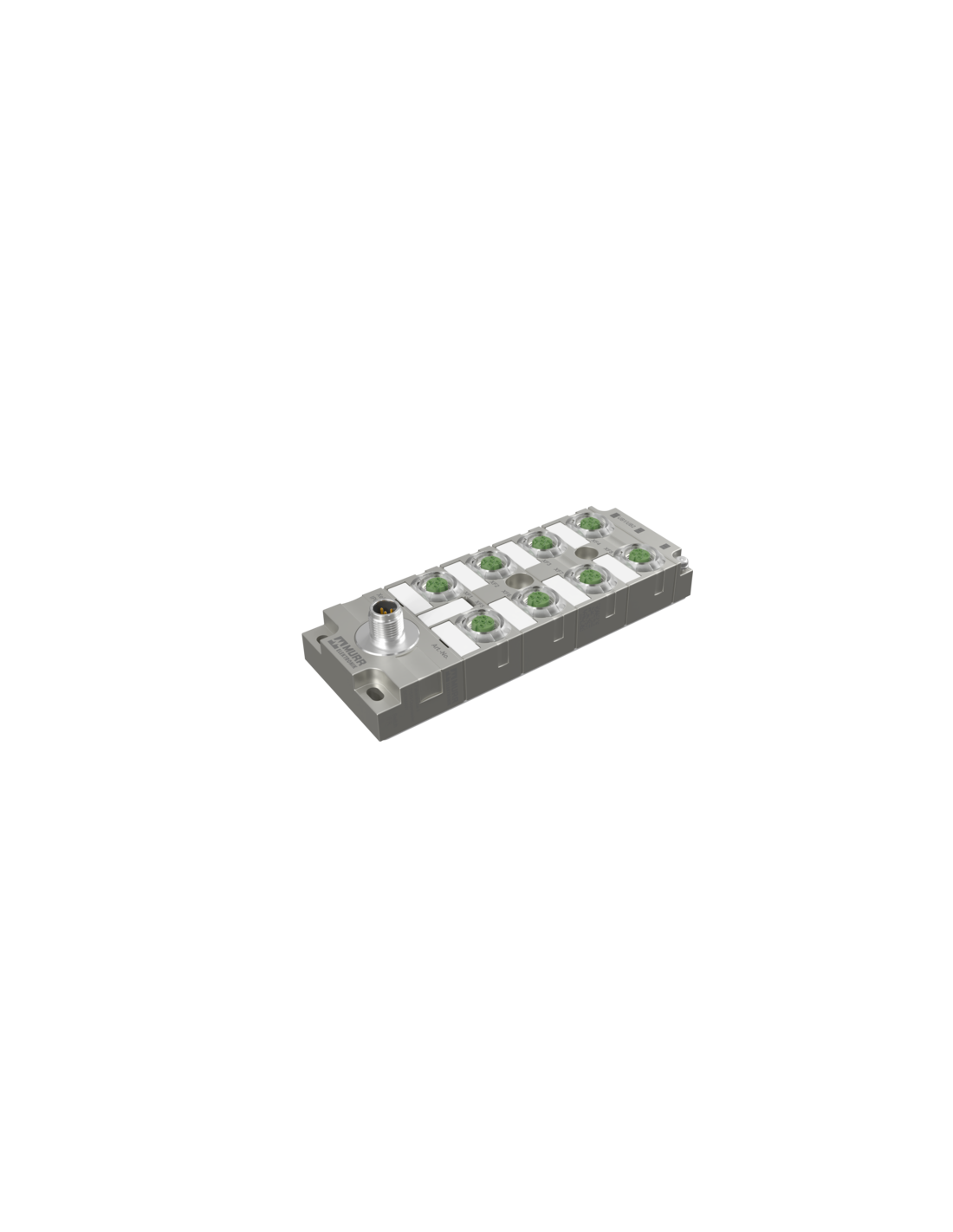

The Xelity product range is specially designed for use in industrial environments, with switches that have Ethernet ports for twisted pair cables.The unmanaged Xelity Switch IP67 is characterized by LED indicators that show the functionality of the power supply and existing data connections.It is extremely user-friendly thanks to plug-and-play and offers cost-effective network expansion with low power consumption and space requirements.Other features include IP67 certification for the housing and connections as well as a wide ambient temperature range of -40°C to min. 70°C.The mounting holes allow easy installation directly on various profile systems.
Ogólne informacje o produkcie
| Manufacturer name | Murrelektronik |
| Nazwa produktu producenta | Xelity-8TX-IP67-FE |
| Rodzina produktów producenta | Xelity |
| Typ produktu producenta | Switch |
| Producent URI | https://www.murrelektronik.com/ |
| Produkt URI | https://shop.murrelektronik.com/58931/ |
Dane elektryczne | Zasilanie
| Rodzaj napięcia roboczego | DC |
| Napięcie robocze DC min. | 9 V |
| Napięcie robocze DC maks. | 45 V |
| Napięcie robocze DC | 12 / 24 / 36 V |
| Power failure bridging time | 10 ms |
| Prąd jałowy min. | 10 mA |
| Pobór mocy maks. | 1,4 W |
| Pobór prądu maks. | 140 mA |
Dane techniczne | Komunikacja przemysłowa
| Liczba interfejsów HW (Industrial Ethernet) | 8 |
| Obsługiwany protokół | EtherNet/IP, PROFINET |
Komunikacja przemysłowa | Funkcja Ethernet
| Topology type | Linia, Gwiazda |
| Auto-Crossover | tak |
| Auto-Negotiation | tak |
| Polaryzacja automatyczna | tak |
| Ochrona przed burzą broadcastową | tak |
| Duplex | Pełny dupleks lub półdupleks |
| Energy efficient ethernet (IEEE 802.3az) | nie |
| Flow control (IEEE 802.3x) | Ciśnienie powrotne, Pause-frames |
| Green Ethernet | nie |
| Topologia liniowa (kaskadowanie przełączania maks.) | infinite |
| Ramki LLDP | zablokowane |
| Tabela adresów MAC maks. (liczba adresów) | 1000 |
| MDI | tak |
| Bufor pakietów | 0,448 Mbit |
| QoS niezarządzany (IEEE 802.1p) | Round robin, 2 queues |
| Ramki RSTP | Przekierowanie |
| Rodzaj przełączania | niezarządalny |
| Procedura przełączania | Store & Forward |
| VLAN niezarządzany (IEEE 802.1Q) | Przekierowanie znacznika |
| Rodzaj transmisji (port 1) | 100 BASE-T(X), 10 BASE-T |
| Rodzaj transmisji (port 2) | 100 BASE-T(X), 10 BASE-T |
| Rodzaj transmisji (port 3) | 100 BASE-T(X), 10 BASE-T |
| Rodzaj transmisji (port 4) | 100 BASE-T(X), 10 BASE-T |
| Rodzaj transmisji (port 5) | 100 BASE-T(X), 10 BASE-T |
| Rodzaj transmisji (port 6) | 100 BASE-T(X), 10 BASE-T |
| Rodzaj transmisji (port 7) | 100 BASE-T(X), 10 BASE-T |
| Rodzaj transmisji (port 8) | 100 BASE-T(X), 10 BASE-T |
Komunikacja przemysłowa | Profinet
| Klasa zgodności PROFINET | A |
Diagnozy
| Wyświetlacz LED | Zasilanie, Połączenie Ethernet/ Transfer danych |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 2,5 mm² |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna

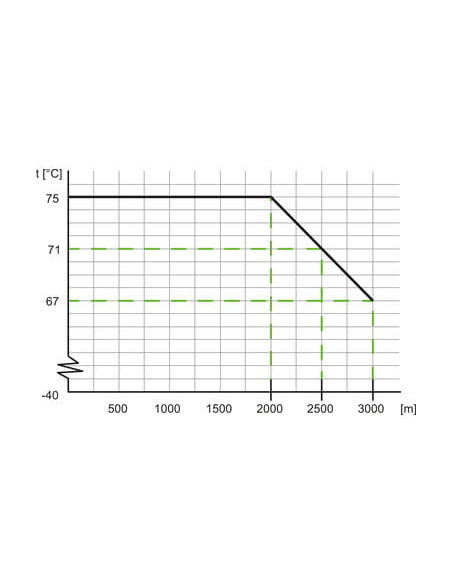

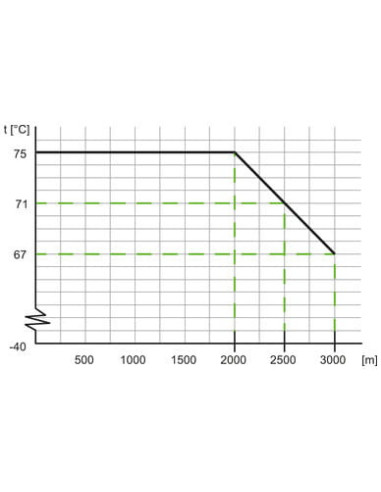

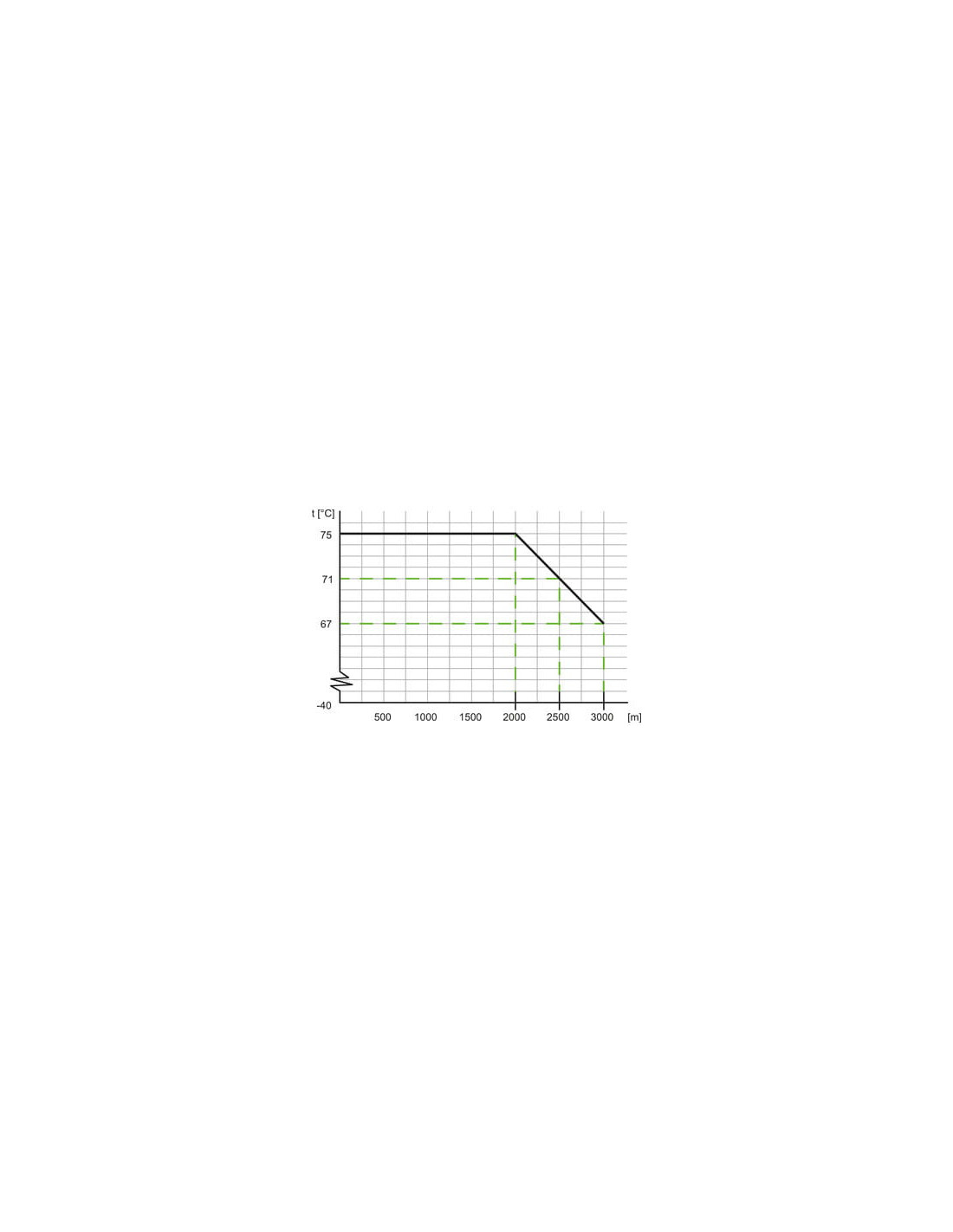

| Wysokość ustawienia max. | 3000 m |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Klasa ochrony (EN IEC 61140) | III |
| Ochrona przeciążeniowa zasilania urządzenia | nie |
| Circuit Breakers | 1 A |
| Additional condition protection class | Power supply must comply with SELV or PELV |
| Zabezpieczenie polaryzacji | tak |
| Stopień zanieczyszczenia | 3 |
| Obwód ochronny wejścia | Varistor, Dioda tłumiąca |
| Galvanic separation (operating voltage) | nie |
| Ochrona przeciwprzepięciowa | tak |
Ochrona urządzenia | Mechaniczna
| Spadek swobodny (EN 61131-2) | 0,3 m |
| Odporność na wstrząsy (EN IEC 60068-2-27) | 30 g, 11 ms 6 x (oś X, Y, Z) |
| Odporność na wibracje (EN IEC 60068-2-6) | 3,5 mm (5 ... 9 Hz), 10 g (60 ... 150 Hz), 10 cyklów, 3 osie |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | szary |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Masa netto | 485 g |
| Typ montażu | przykręcone |
| Suitable for mounting type | poziomo, pionowo, Montaż na ścianie |
| pozycja montażowa | dowolnie |

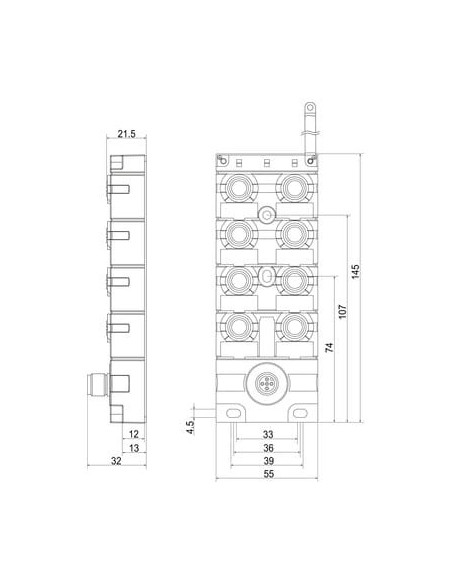

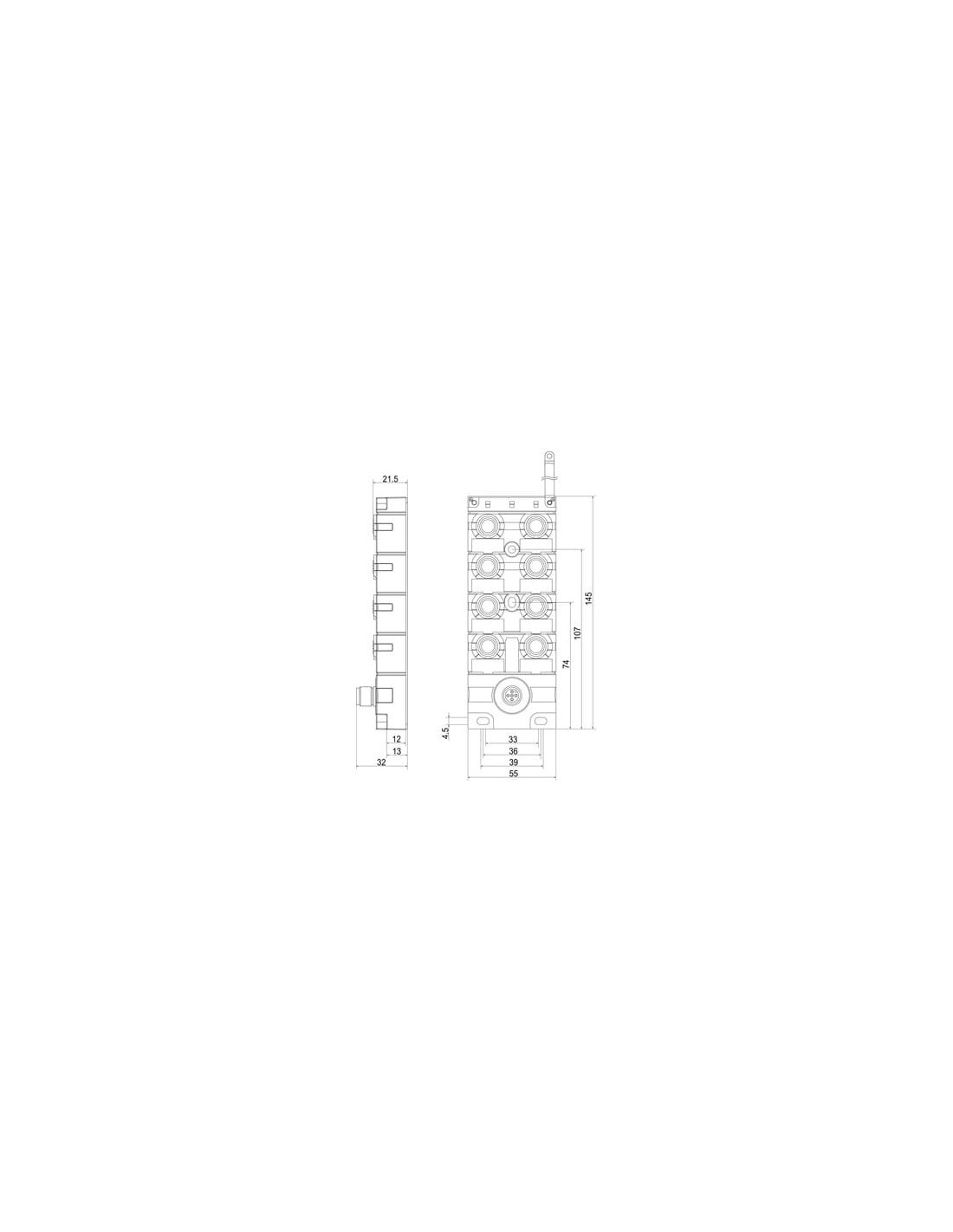

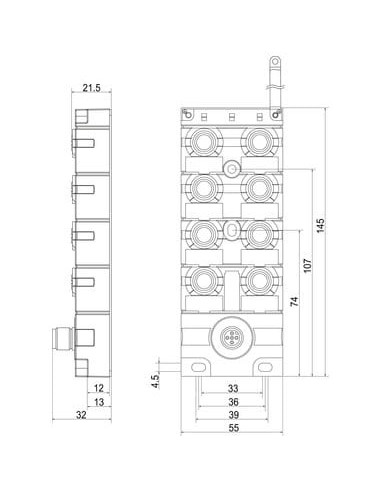

| Wysokość | 145 mm |
| Szerokość | 55 mm |
| Głębokość | 32 mm |
Właściwości otoczenia | Kompatybilność elektromagnetyczna
| Interference emission | IEC 61000-6-3, IEC 61000-6-4, IEC 61000-6-8 |
| Immunity to interference | IEC 61000-6-2, IEC 61131-2 |
Warunki otoczenia | Klimatyczne
| Ambient temperature min. | -40 °C |
| Ambient temperature max. | 75 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
| Temperatura transportu min. | -40 °C |
| Temperatura transportu maks. | 85 °C |
| Względna wilgotność powietrza min. (praca) | 10 % bez obroszenia, bez kondensacji, bez oblodzenia |
| Względna wilgotność powietrza maks. (praca) | 95 % bez obroszenia, bez kondensacji, bez oblodzenia |
| Assembly location | Interior |
Dane techniczne | Niezawodność
| MTTF | 204 a, EN IEC 61709, SN 29500 |
| Warunek dodatkowy MTTF, MTBF | 40 °C |
Environmental product conformity
| REACH | (EC) No 1907/2006 |
| REACH-SVHC | (EC) No 1907/2006 |
| RoHS | 2011/65/EU Exception 6c & 7a & 7c1 |
| China RoHS | EPUP-25 |
| California Proposition 65 | Ni CAS No. 7440-02-0 |
| WEEE | Category 6 |
| Halogen-free-Material | Material not Halogen-free |
| Pb-free-Material | 2011/65/EU & (EU)2015/863 |
| CE | 2014/30/EU 2011/65/EU |
| UKCA | Electromagnetic Compatibility Regulations 2016, The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012 |
| EMC | IEC/EN 61000-6-2 IEC/EN 61000-6-3 |
Dopuszczenia
| UL | UL 61010-1 UL 61010-2-201 |
| ULc | CSA C22.2 No. 61010-1-12 CSA C22.2 No. 61010-2-201 |
Parametry zacisków

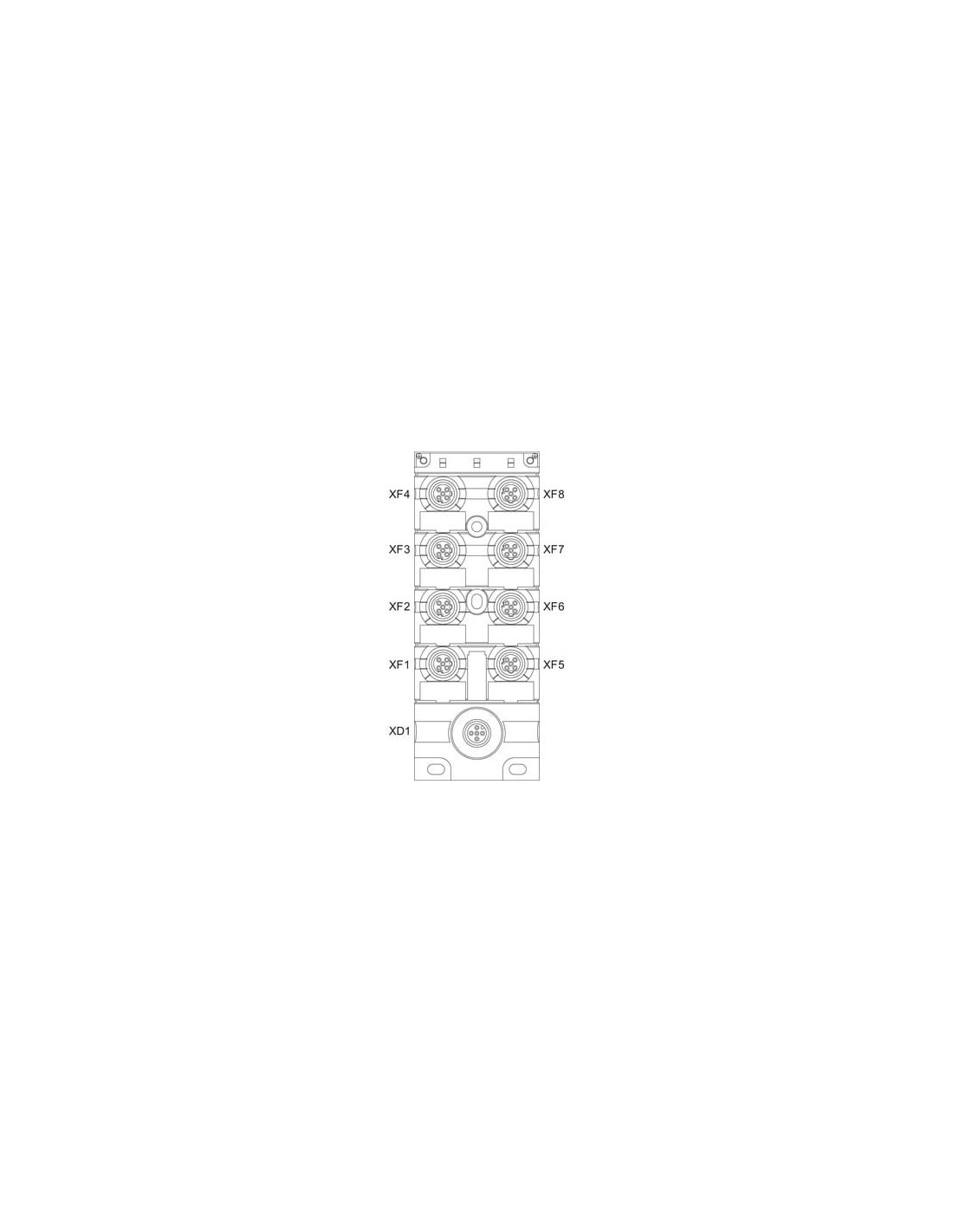

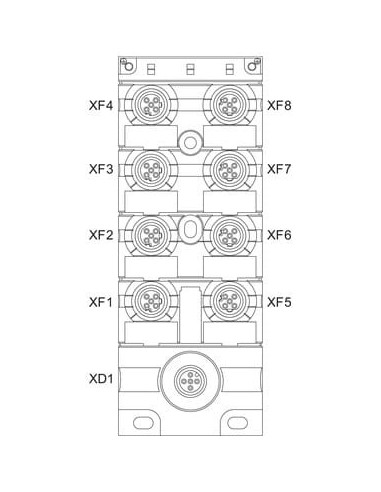

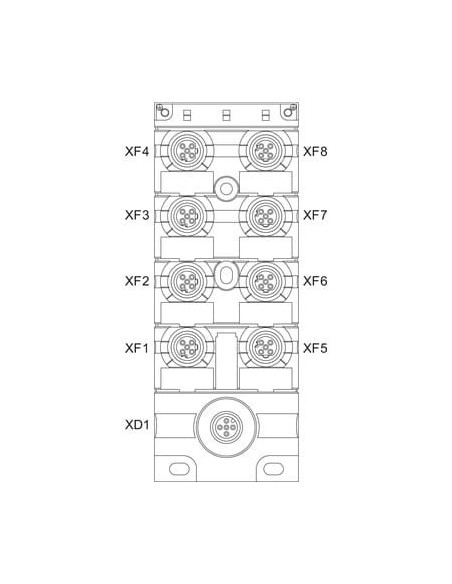

Connection types
| Typ przyłącza 1 | XD1 |
| Typ przyłącza 2 | XF1, XF2, XF3, XF4, XF5, XF6, XF7, XF8 |

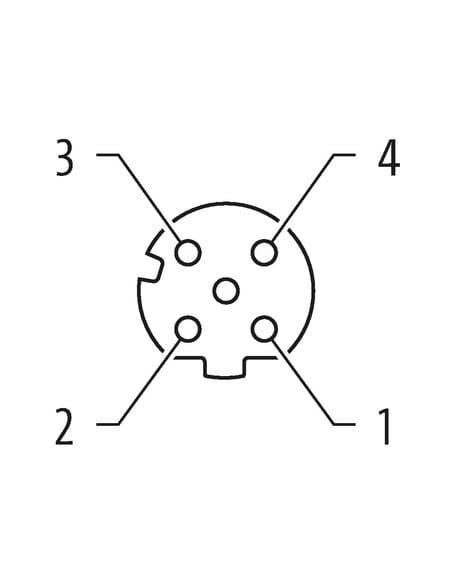

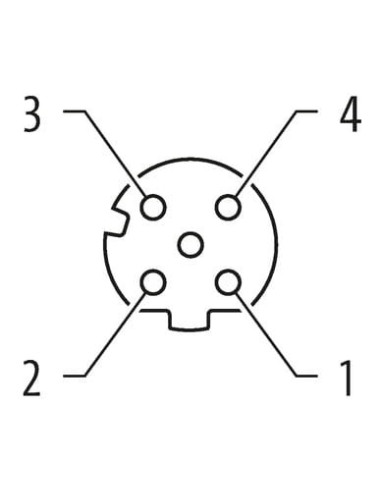

Typ przyłącza 1
| Typ montażu | przykręcone |
| Typ połączenia | Gwint |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (UB 1) |
| PIN 2 | 24 V DC (UB 2) |
| PIN 3 | 0 V |
| PIN 4 | 0 V |
| PIN 5 | FE |

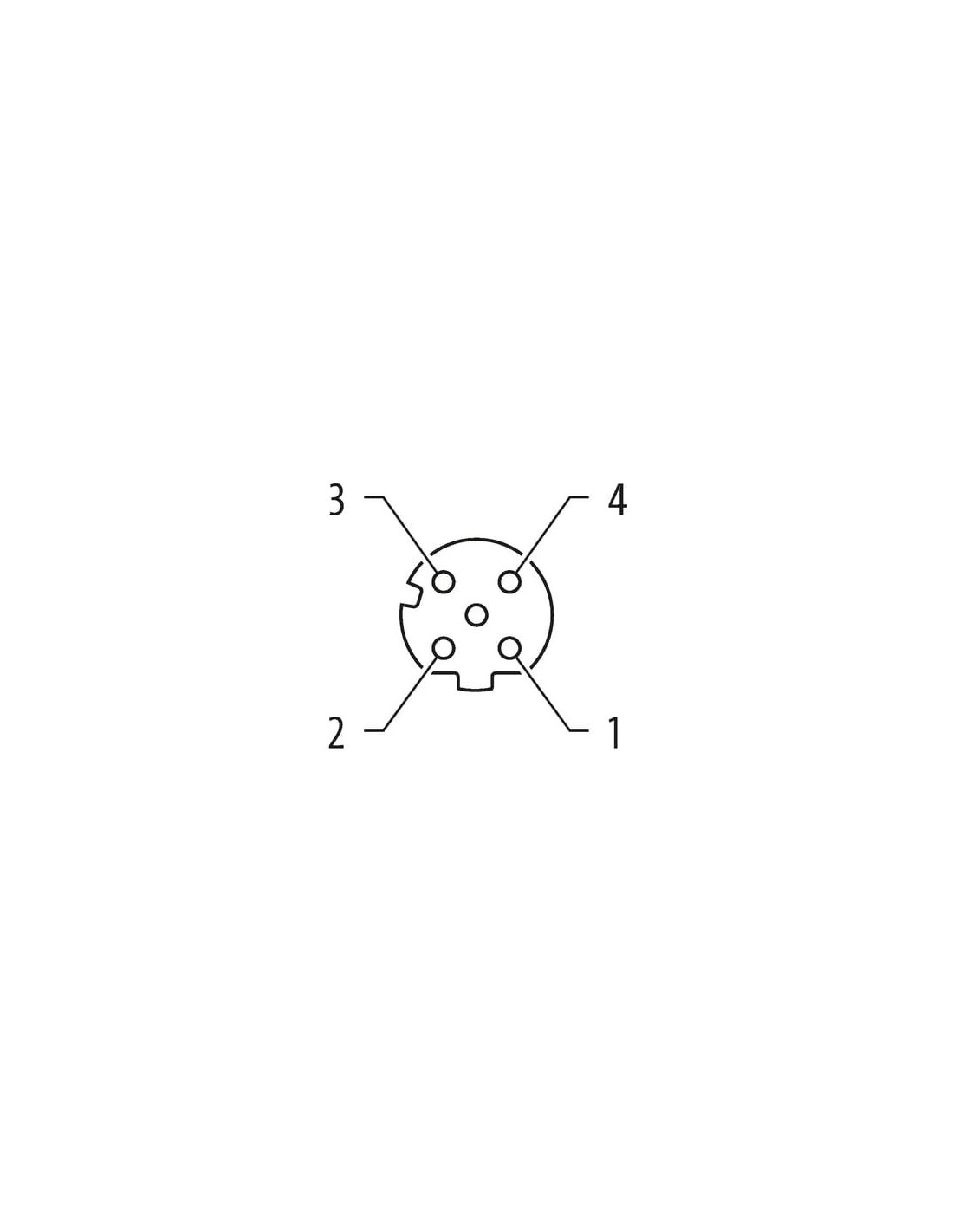

Typ przyłącza 2
| Typ montażu | przykręcone |
| Długość kabli maks. | 100 m |
| Typ połączenia | Gwint |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Impedance connection cable | 100 Ω |
| Kategoria kabli min. | Cat5 |
| Kolor uchwytu stykowego | zielony |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |
