Xelity Hybrid Switches are the ideal solution for connecting up to four cameras and other network participants (under 100W output power) via standardized M12 a-coded connections for power supply and M12 x-coded connections for Ethernet data connection.The NEC Class 2 protection of the power outputs and the integrated Mico overcurrent protection ensure that the connected participants and the cables are electrically protected.Thanks to the proven IP67 housing concept, the switches fit seamlessly into your decentralized installation concepts. The devices are used in intralogistics, in machine vision and everywhere else where Ethernet cameras are used.
Dane elektryczne | Zasilanie
| Rodzaj napięcia roboczego | DC |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze US DC min. | 18 V |
| Napięcie robocze US DC maks. | 30 V |
| Pobór mocy maks. | 3,8 W |
| Pobór prądu maks. | 183 mA |
Dane elektryczne | Wyjście
| Prąd aktuatora UA na wyjście maks. | 16000 mA |
Dane techniczne | Komunikacja przemysłowa
| Liczba interfejsów HW (Industrial Ethernet) | 6 |
| Obsługiwany protokół | PROFINET, Ethernet |
Komunikacja przemysłowa | Funkcja Ethernet
| Topology type | Linia, Gwiazda, Sieć, Pierścień |
| Auto-Crossover | tak |
| Auto-Negotiation | tak |
| Polaryzacja automatyczna | tak |
| Duplex | Pełny dupleks lub półdupleks |
| Auto-Sensing | tak |
| Topologia liniowa (kaskadowanie przełączania maks.) | 64 |
| Topologia sieci | RSTP |
| Bufor pakietów | 2 Mbit |
| Topologia pierścienia | RSTP |
| Rodzaj przełączania | managed |
| Procedura przełączania | Store & Forward |
| Rodzaj transmisji (port 1) | 1 GBASE-T, 100 BASE-T(X), 10 BASE-T |
| Rodzaj transmisji (port 2) | 1 GBASE-T, 100 BASE-T(X), 10 BASE-T |
| Rodzaj transmisji (port 3) | 1 GBASE-T, 100 BASE-T(X), 10 BASE-T |
| Rodzaj transmisji (port 4) | 1 GBASE-T, 100 BASE-T(X), 10 BASE-T |
| Rodzaj transmisji (port 5) | 1 GBASE-T, 100 BASE-T(X), 10 BASE-T |
| Rodzaj transmisji (port 6) | 1 GBASE-T, 100 BASE-T(X), 10 BASE-T |
Komunikacja przemysłowa | Profinet
| FSU (Fast-Start-Up) | nie |
| IRT (zastosowanie) | nie |
| IRT (komunikacja sieciowa) | nie |
| Klient MRP | tak |
| PROFINET Netload Class | III |
| Czas cyklu PROFINET min. | 128 ms |
| Adresowanie PROFINET | DCP |
| Klasa zgodności PROFINET | B |
| Specyfikacja PROFINET | V2.4 |
| PROFIenergy | nie |
| Shared Device/Input | nie |
Komunikacja przemysłowa | Funkcje IIoT
| Ustawienie domyślne IP | 0.0.0.0/24 |
| Webserver | HTTPS |
Switch Management
| Adresowanie | Klient BOOTP/DHCP, DCP, Wiersz poleceń SSHv2, Zarządzanie webowe |
| AutoUpdateX compatible from version | 3.6 |
| Zarządzanie plikami konfiguracyjnymi | Webserver, FTP, TFTP, HTTP |
| MRP (IEC 62439-2) | Klient |
| Rodzaj priorytetyzacji (IEEE 802.1D/p) | (mapowanie CoS/DSCP) |
| QoS (IEEE 802.1p) | 8 kolejek |
| RSTP (IEEE 802.1D-2004, IEC 62439-1) | Domyślnie wł. |
| Simple Network Management Protocol (SNMP) | v1 + v2c + v3 (domyślnie aktywne) |
| VLAN managed (IEEE 802.1Q) | tak |
| VLANs maks. (IEEE 802.1Q) | 64 |
| Synchronizacja czasu | Zegar czasu rzeczywistego, Klient NTP |
Diagnozy
| Styk sygnalizacyjny | nie |
| Zdalna obsługa | Klient Open VPN |
| Wyświetlacz LED | Zasilanie, Połączenie Ethernet/ Transfer danych |
| Informacja o sieci | Wykrywanie sąsiednich urządzeń (LLDP, IEEE 802.1AB), Powiadomienia MAC |
| Odbicie lustrzane portu | 1:1, N:1 |
| RMON | tak |
| SNMP Traps | tak |
| Syslog | tak |
| Informacja systemowa | Wskaźnik przeciążenia, Informacje o urządzeniu, Napięcie wejściowe, Temperatura urządzenia |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Wysokość ustawienia max. | 3000 m |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Klasa ochrony (EN IEC 61140) | III |
| Ochrona przeciążeniowa zasilania urządzenia | nie |
| Zabezpieczenie polaryzacji | tak |
| Stopień zanieczyszczenia | 3 |
| Obwód ochronny wejścia | Varistor, Dioda tłumiąca |
| odporny na zwarcie | tak |
| Ochrona przeciwprzepięciowa | tak |
Ochrona urządzenia | Mechaniczna
| Odporność na wstrząsy (EN IEC 60068-2-27) | 30 g, 11 ms |
| Odporność na wibracje (EN IEC 60068-2-6) | 3,5 mm (3 ... 60 Hz), 10 g (60 ... 150 Hz) |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | silver |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Masa netto | 904 g |
| Typ montażu | przykręcone |
| pozycja montażowa | dowolnie |

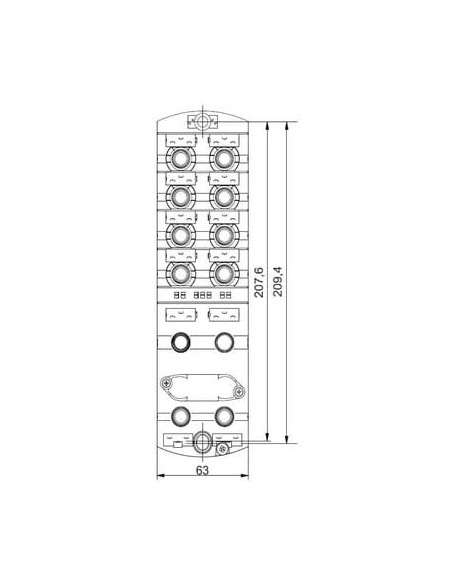

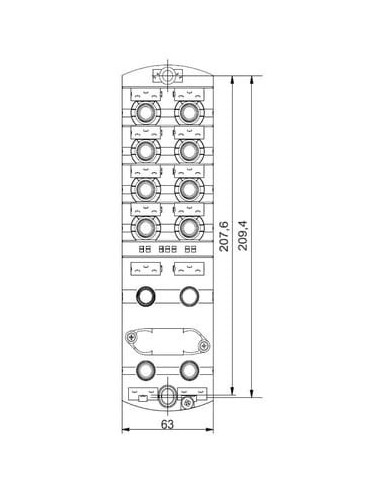

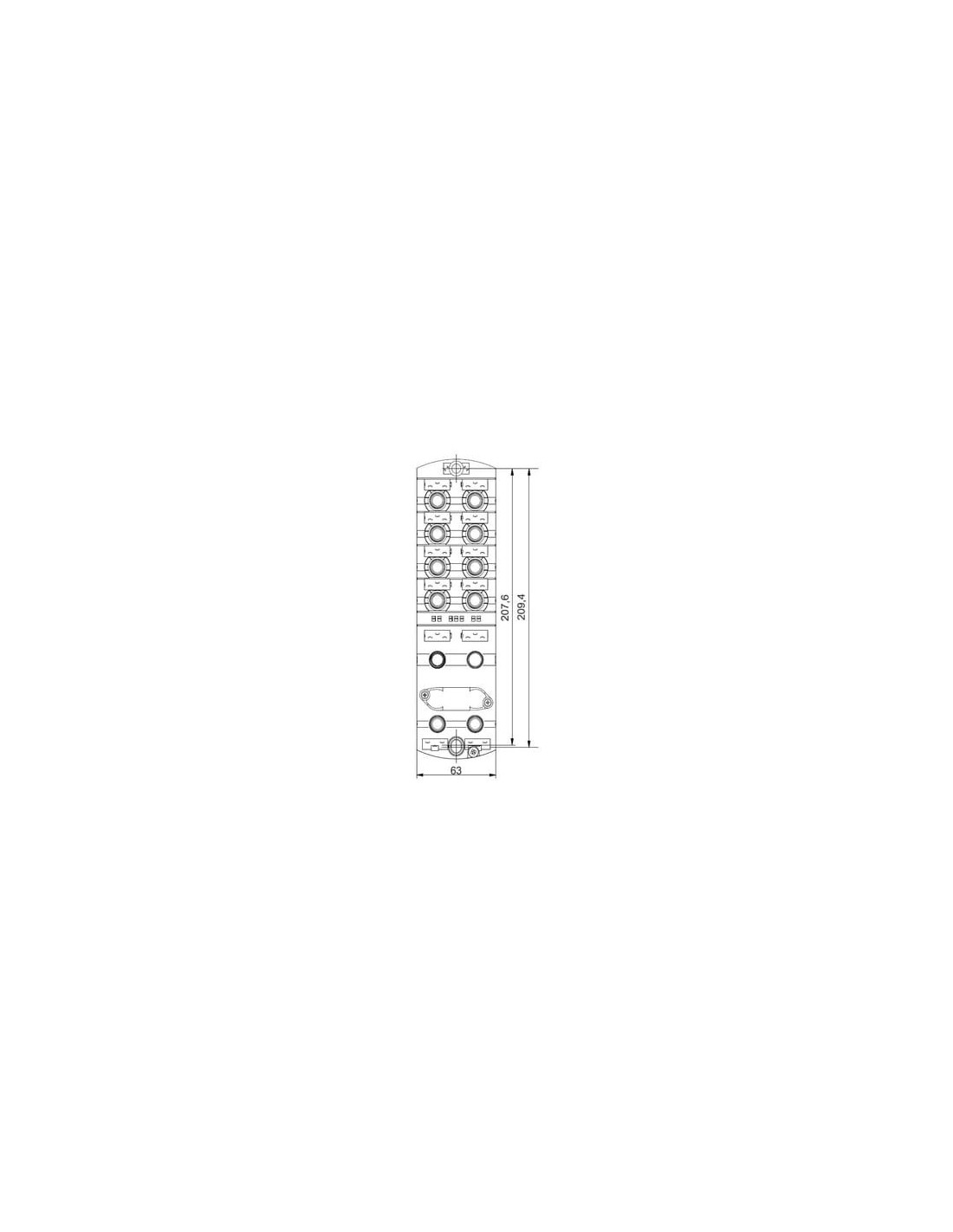

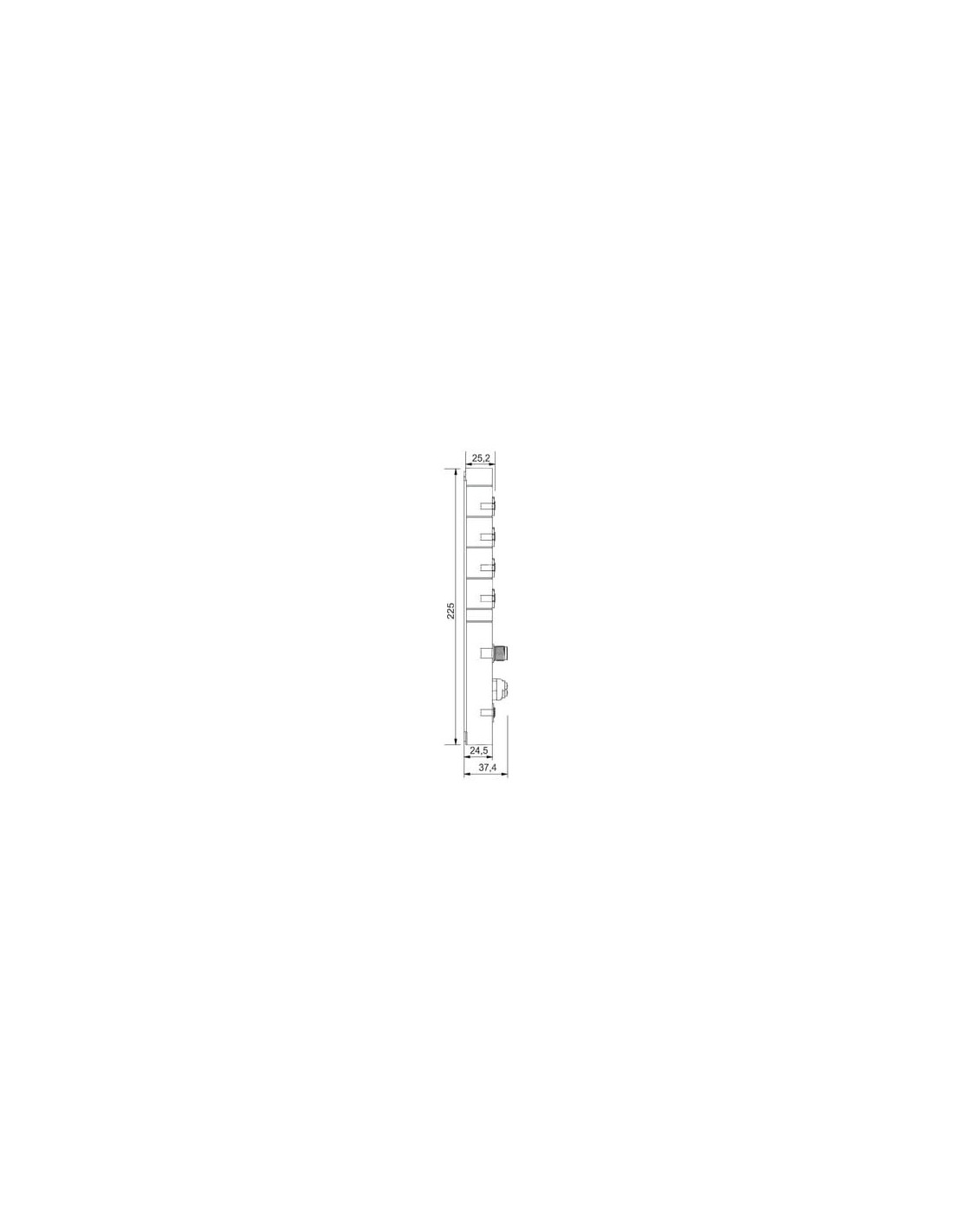

| Wysokość | 225 mm |
| Szerokość | 63 mm |
| Głębokość | 37,4 mm |
Właściwości otoczenia | Kompatybilność elektromagnetyczna
| Interference emission | IEC 61000-6-3 |
| Immunity to interference | IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8 |
Warunki otoczenia | Klimatyczne
| Ambient temperature min. | -40 °C |
| Ambient temperature max. | 55 °C |
| Obniżenie wartości znamionowych od | 40 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 85 °C |
| Temperatura transportu min. | -40 °C |
| Temperatura transportu maks. | 85 °C |
| Względna wilgotność powietrza maks. (praca) | 95 % |
| Relative humidity max. (storage, transport) | 95 % |
| Assembly location | Interior |
Dane techniczne | Niezawodność
| MTTF | 84 a, SN 29500 |
| Warunek dodatkowy MTTF, MTBF | 40 °C |
Environmental product conformity
| REACH | (EC) No 1907/2006 |
| REACH-SVHC | (EC) No 1907/2006 |
| RoHS | 2011/65/EU & (EU)2015/863 Exception 6c, 7a & 7c1 |
| China RoHS | 25 EPUP GB/T 26572 |
| WEEE | 2012/19/EU | Category 5 |
| CE | 2014/30/EU 2011/65/EU |
| UKCA | Electromagnetic Compatibility Regulations 2016, The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012 |
Dopuszczenia
| UL | UL 61010-1 UL 61010-2-201 E201820 |
| ULc | CSA C22.2 No. 61010-1-12 CSA C22.2 No. 61010-2-201 E201820 |
| tak |
Parametry zacisków
Connection types
| Typ przyłącza 1 | X1-X4 |
| Typ przyłącza 2 | XD1 |
| Typ przyłącza 3 | XD2 |
| Typ przyłącza 4 | XF1-XF6 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | szary |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (UB 1) (US) |
| PIN 2 | 0 V (UA) |
| PIN 3 | 0 V (UB 1) (US) |
| PIN 4 | 24 V DC (UA) |
| PIN 5 | FE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | szary |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (UB 1) (US) |
| PIN 2 | 0 V (UA) |
| PIN 3 | 0 V (UB 1) (US) |
| PIN 4 | 24 V DC (UA) |
| PIN 5 | FE |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (UB 1) (US) |
| PIN 2 | Signal A |
| PIN 3 | 0 V |
| PIN 4 | Signal B |
| PIN 5 | FE |
Typ przyłącza 4
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Kodowanie | X |
| Liczba biegunów | 8 |
| PIN 1 | DA + |
| PIN 2 | DA - |
| PIN 3 | DB + |
| PIN 4 | DB - |
| PIN 5 | DD + |
| PIN 6 | DD - |
| PIN 7 | DC - |
| PIN 8 | DC + |

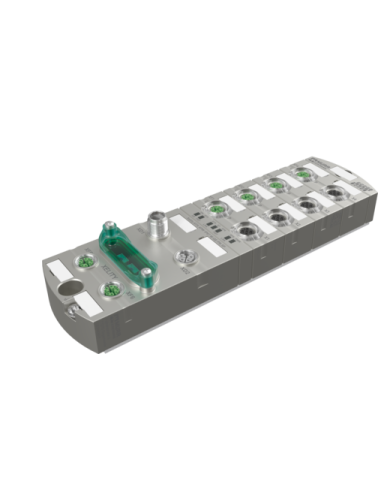

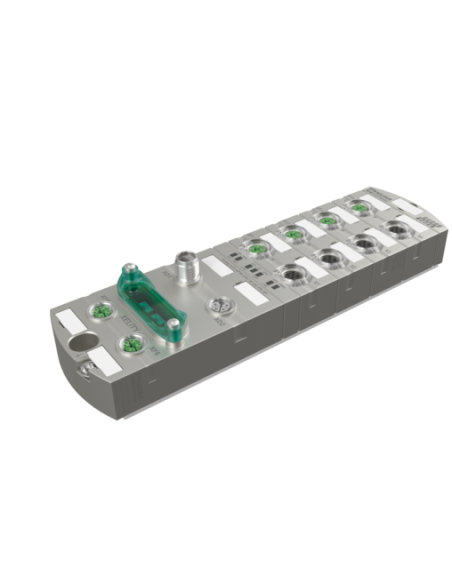

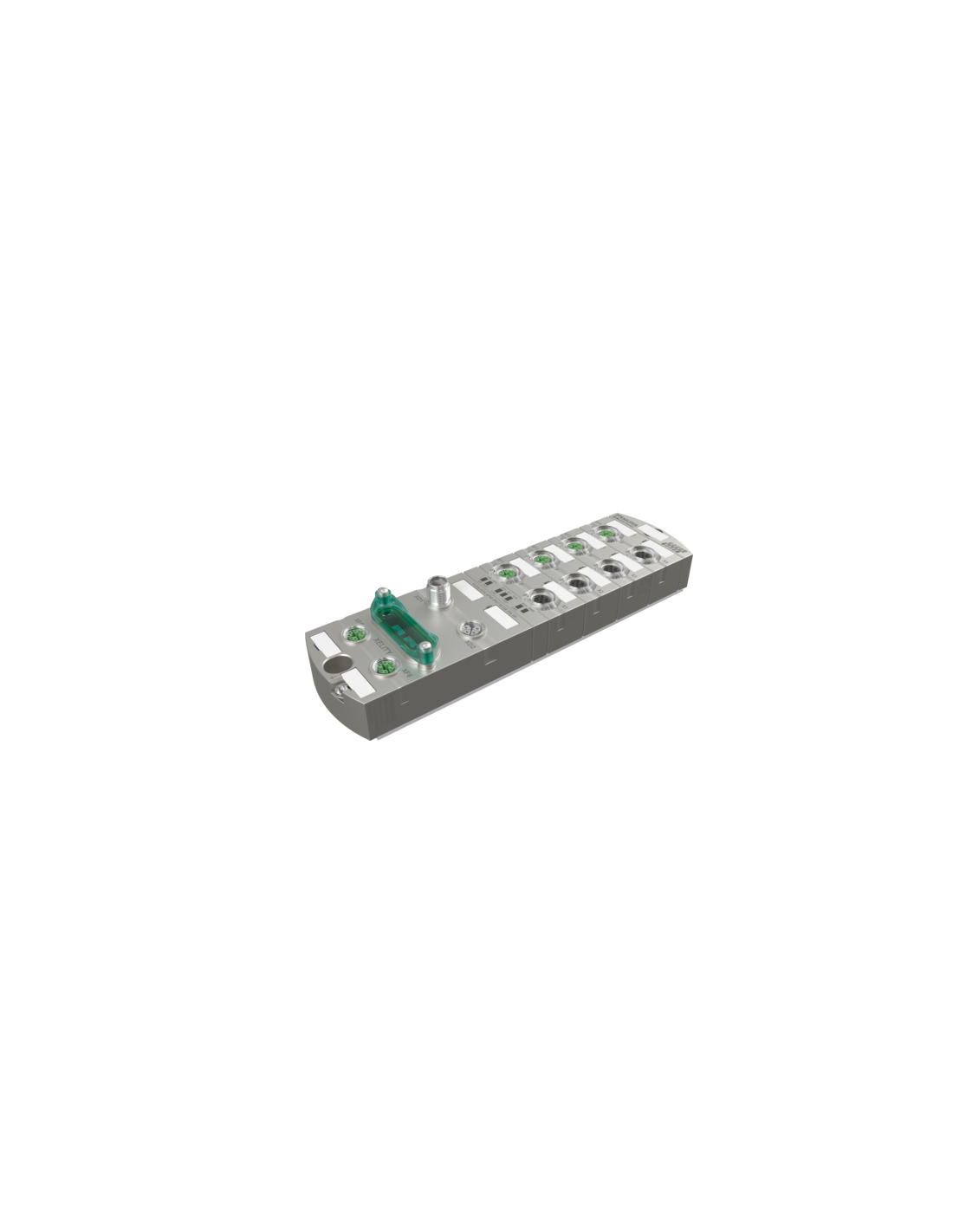

Przełącznik zarządzalny Xelity 6TX ProfiNet 1000 Mbit z 4x Power M12 IP67 – Kod produktu: 58857
Przełącznik Xelity 6TX ProfiNet 1000 Mbit to zaawansowane rozwiązanie sieciowe dedykowane do zastosowań przemysłowych, które wymagają wysokiej niezawodności, bezpieczeństwa oraz odporności na trudne warunki otoczenia. Dzięki kompaktowej, solidnej obudowie o stopniu ochrony IP65 oraz IP67, doskonale sprawdza się w trudnych warunkach przemysłowych, gdzie wilgoć, pył i drgania są codziennością.
Najważniejsze cechy i zalety przełącznika sieciowego Xelity 6TX ProfiNet
- 6 zarządzanych portów industrial Ethernet o przepustowości do 1 Gbit/s na port – szybka i niezawodna wymiana danych.
- Złącza M12 a-code i x-code – gwarantują niezawodność połączeń nawet w wymagających środowiskach.
- 4 porty zasilania Power M12 L-code - obsługa kamer i urządzeń o łącznej mocy do 100 W.
- NEC Class 2 oraz zintegrowana ochrona Mico – skuteczna ochrona elektryczna podłączonych urządzeń i okablowania.
- Obsługa protokołu PROFINET oraz sieci Ethernet z zaawansowanymi opcjami zarządzania i priorytetyzacją ruchu (QoS, VLAN).
- Odporność mechaniczna na wstrząsy do 30 g/11 ms i wibracje do 10 g, spełniająca normy przemysłowe.
- Możliwość pracy w szerokim zakresie temperatur od -40°C do +55°C.
- Kompaktowe wymiary (szer. 63 mm, gł. 37,4 mm, wys. 225 mm) – łatwy montaż nawet w ograniczonych przestrzeniach.
Zastosowania przełącznika zarządzalnego Xelity 6TX ProfiNet
Przełącznik zarządzalny Xelity 6TX ProfiNet przeznaczony jest do efektywnego budowania niezawodnych, rozproszonych struktur sieciowych w automatyce przemysłowej, intralogistyce, a także w systemach machine vision, gdzie wymagane są bezpieczne, szybkie i redundantne połączenia z kamerami oraz innymi urządzeniami pracującymi w technologii Ethernet.
- Integracja oraz zasilanie do czterech kamer IP w systemach kontroli wizyjnej.
- Tworzenie sieci PROFINET w maszynach i liniach produkcyjnych.
- Zastosowania w inteligentnych magazynach i centrach logistycznych.
- Łączenie urządzeń IoT w zautomatyzowanych środowiskach przemysłowych.
Możliwości i funkcje zarządzania przełącznikiem Xelity 6TX ProfiNet
- Zaawansowane funkcje zarządzania siecią (SNMP v1/v2c/v3, VLAN, QoS, RSTP, MRP, SSH, HTTPS).
- Wbudowany serwer WWW HTTPS dla wygodnej konfiguracji i monitorowania pracy.
- Możliwość konfiguracji przez BOOTP/DHCP, DCP, CLI (SSHv2).
- Dostęp do informacji diagnostycznych: stany portów, informacje o zasilaniu, temperaturze urządzenia, wykrywanie sąsiednich urządzeń (LLDP), Syslog, SNMP Traps.
- Wsparcie dla kaskadowania i redundancji (maks. 64 przełączniki w liniowym połączeniu, topologia RSTP).
Budowa, montaż i konstrukcja przełącznika Xelity 6TX ProfiNet
Obudowa wykonana z odlewu cynkowego w kolorze srebrnym zapewnia nie tylko trwałość mechaniczną, ale także odporność na zakłócenia elektromagnetyczne. Typ montażu: przykręcany, możliwy w dowolnej pozycji, co daje elastyczność w projektowaniu instalacji. Wszystkie porty są dostępne od przodu urządzenia, co ułatwia obsługę i serwisowanie.
Normy, bezpieczeństwo i certyfikaty
- Odporność na przepięcia i zwarcia dzięki ochronie obwodów (varistor, dioda tłumiąca).
- Certyfikaty CE, UKCA, UL, RoHS, REACH – urządzenie zgodne z rygorystycznymi wymaganiami międzynarodowymi.
- Długi czas bezawaryjnej pracy (MTTF: 84 lata przy 40°C).
Przełącznik zarządzalny Xelity 6TX ProfiNet to niezawodny komponent przemysłowych systemów Ethernet, cechujący się wysoką odpornością, bogatymi funkcjami zarządzania i bezpieczeństwa oraz możliwościami integracji z rozwiązaniami IIoT i automatyki przemysłowej. Idealny wszędzie tam, gdzie wymagana jest niezawodna komunikacja, zaawansowane funkcje zarządzania oraz wytrzymałość na trudne warunki pracy.
