4-portowy switch niezarządzalny
Konektory znajdują się w zakładce "Technika podłączania".
Dane elektryczne | Zasilanie
| Napięcie robocze DC min. | 9 V |
| Napięcie robocze DC maks. | 30 V |
Dane techniczne | Komunikacja przemysłowa
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
| Auto-Crossover | tak |
| Auto-Negotiation | tak |
| Duplex | Full duplex |
| Rodzaj przełączania | niezarządalny |
| VLAN niezarządzany (IEEE 802.1Q) | tak |
Diagnozy
| Styk sygnalizacyjny | nie |
| Diagnostyka | brak napięcia |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | Nickeled |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 4-otworowe mocowanie śrubowe |
| Wysokość | 95 mm |
| Szerokość | 55 mm |
| Głębokość | 31 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 60 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 2-3 |
| Typ przyłącza 2 | Zasilanie |
Typ przyłącza 1
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (UB 1) |
| PIN 2 | 24 V DC (UB 2) |
| PIN 3 | 0 V |
| PIN 4 | 0 V |
| PIN 5 | PE |

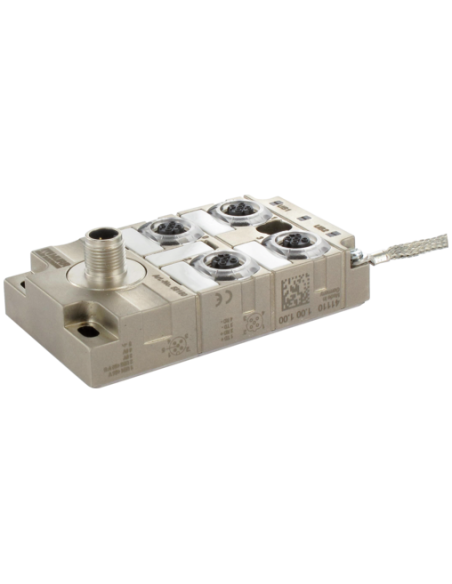

Przełącznik niezarządzalny Tree 4TX IP67 – 4-portowy switch przemysłowy M12
Przełącznik niezarządzalny Tree 4TX IP67 (kod produktu: 58160) to kompaktowe i wytrzymałe urządzenie, zaprojektowane z myślą o zastosowaniach przemysłowych, gdzie kluczowe są niezawodność oraz odporność na trudne warunki środowiskowe. Stworzony z myślą o łatwym montażu oraz integracji w systemach automatyki przemysłowej, sprawdzi się wszędzie tam, gdzie wymagane jest sprawne zarządzanie sieciami Ethernet w środowisku o podwyższonej wilgotności i zapyleniu.
Wytrzymała obudowa – ochrona IP67
Szczelność zgodna z normą IP67 oraz obudowa z niklowanego odlewu ciśnieniowego cynku gwarantują doskonałą ochronę przed kurzem, wilgocią oraz mechanicznymi uszkodzeniami. Przełącznik można instalować zarówno wewnątrz, jak i na zewnątrz hal produkcyjnych czy maszyn pracujących w trudnych warunkach otoczenia.
Kompaktowe wymiary i szybki montaż

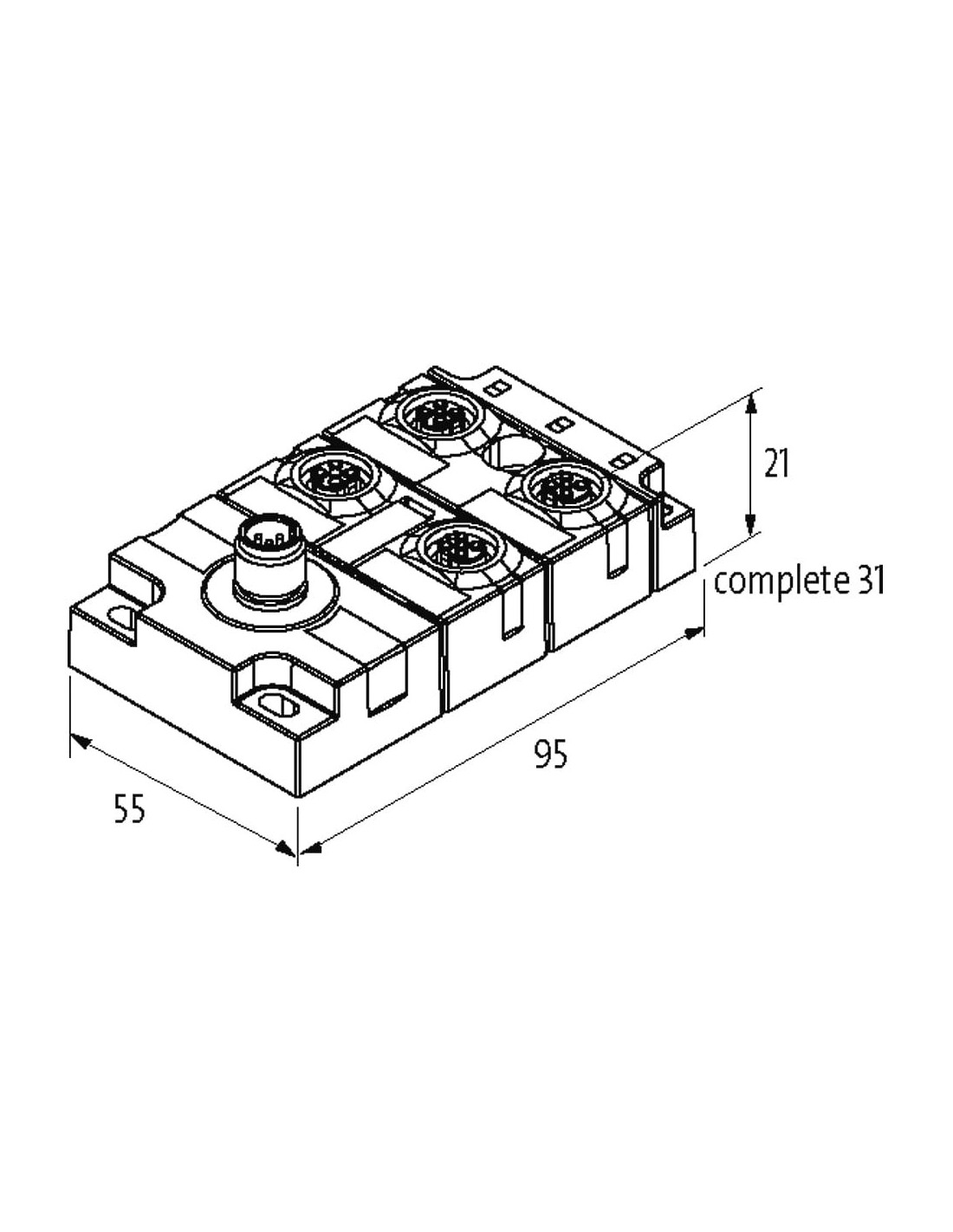

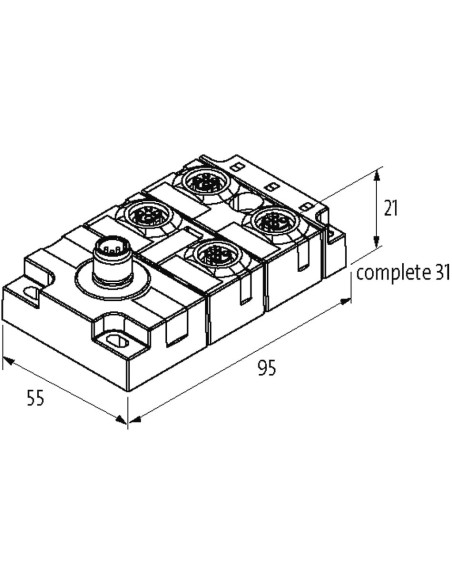

- Niewielkie rozmiary (95 x 55 x 31 mm) sprawiają, że urządzenie można wygodnie zamontować nawet w ograniczonych przestrzeniach.
- 4-otworowe mocowanie śrubowe ułatwia integrację z istniejącymi instalacjami.
- Standardowe złącza M12 zapewniają szybkie i pewne połączenie kablowe.
Łatwa integracja z systemami Ethernet – funkcje automatyczne
Przełącznik niezarządzalny umożliwia szybkie podłączenie do sieci – konfiguracja odbywa się automatycznie dzięki obsłudze funkcji Auto-Crossover oraz Auto-Negotiation. Urządzenie obsługuje VLAN niezarządzany (IEEE 802.1Q) oraz pracuje w trybie Full Duplex, oferując wysoką przepustowość do 100 Mbit/s na port.
Zastosowanie przełącznika 4-portowego M12
Urządzenie znajduje zastosowanie w:
- automatyce przemysłowej – łączenie czujników, sterowników PLC, paneli operatorskich, kamer przemysłowych i innych urządzeń w rozproszonej instalacji,
- systemach transportu i magazynowania,
- budowie maszyn i linii produkcyjnych,
- infrastrukturach wymagających wysokiej odporności na czynniki środowiskowe.
Wysoki poziom bezpieczeństwa oraz widoczność pracy
Panel LED zapewnia łatwą diagnostykę stanu połączenia Ethernet oraz transferu danych. Brak mechanicznymi części zwiększa długowieczność i niezawodność działania.
Najważniejsze korzyści stosowania przełącznika niezarządzalnego Tree 4TX IP67
- Odporność na trudne warunki środowiskowe (stopień ochrony IP67)
- Bezpieczeństwo i stabilność przesyłu danych nawet w aplikacjach o dużym zapyleniu lub podwyższonej wilgotności
- Kompaktowa budowa i szybka instalacja
- Niezawodność działania dzięki złączom M12 oraz wytrzymałej konstrukcji
- Uniwersalność zastosowania w automatyce przemysłowej, transporcie i magazynowaniu
Przełącznik 4-portowy Tree 4TX IP67 to rozwiązanie dedykowane do pracy w najbardziej wymagających warunkach – gwarantuje stabilność działania sieci przemysłowej tam, gdzie liczy się trwałość, niezawodność i prostota obsługi.
