10 portów GE bez PN
M12 Power, 4-piny, kodowanie L
PIN zasilania 1/3
Konektory znajdują się w zakładce "Technika podłączania".
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 9 V |
| Napięcie robocze DC maks. | 30 V |
Dane techniczne | Komunikacja przemysłowa
| Szybkość transmisji danych maks. | 1000 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
| Auto-Crossover | tak |
| Auto-Negotiation | tak |
| Duplex | Full duplex |
| Ramki LLDP | Przekierowanie |
| Topologia pierścienia | RSTP, STP |
| Rodzaj przełączania | managed |
Komunikacja przemysłowa | Funkcje IIoT
| Webserver | HTTP, HTTPS |
Switch Management
| Adresowanie | Klient BOOTP/DHCP, DCP, SSH-Befehlszeile |
| NAT | 1:1 |
| RSTP (IEEE 802.1D-2004, IEC 62439-1) | Domyślnie wł. |
| Simple Network Management Protocol (SNMP) | v1, v2c, v3 (domyślnie aktywne) |
| VLAN managed (IEEE 802.1Q) | tak |
| VLANs maks. (IEEE 802.1Q) | 64 |
| Synchronizacja czasu | Klient NTP |
Diagnozy
| Styk sygnalizacyjny | nie |
| Diagnostyka | brak napięcia |
| Zdalna obsługa | Klient Open VPN |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Odbicie lustrzane portu | 1:1 |
| RMON | tak |
| SNMP Traps | tak |
| Syslog | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Metal |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 224,5 mm |
| Szerokość | 63 mm |
| Głębokość | 37,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 45 °C |
| Temperatura transportu min. | -40 °C |
| Temperatura transportu maks. | 85 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | XD1 |
| Typ przyłącza 2 | XD2 |
| Typ przyłącza 3 | XF1-XF10 |

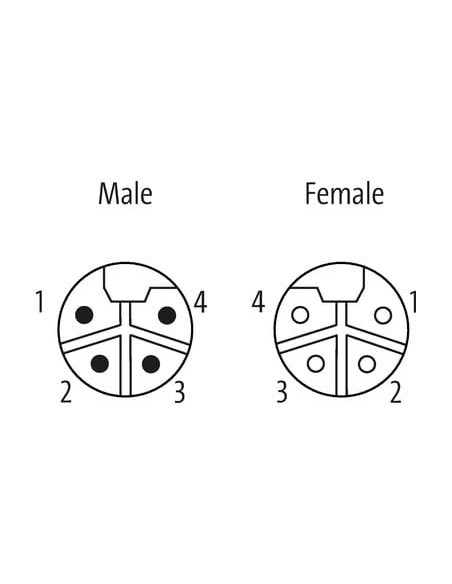

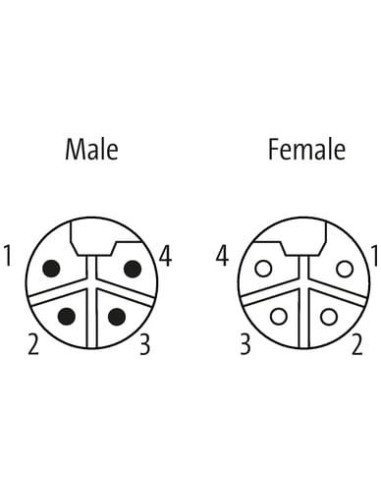

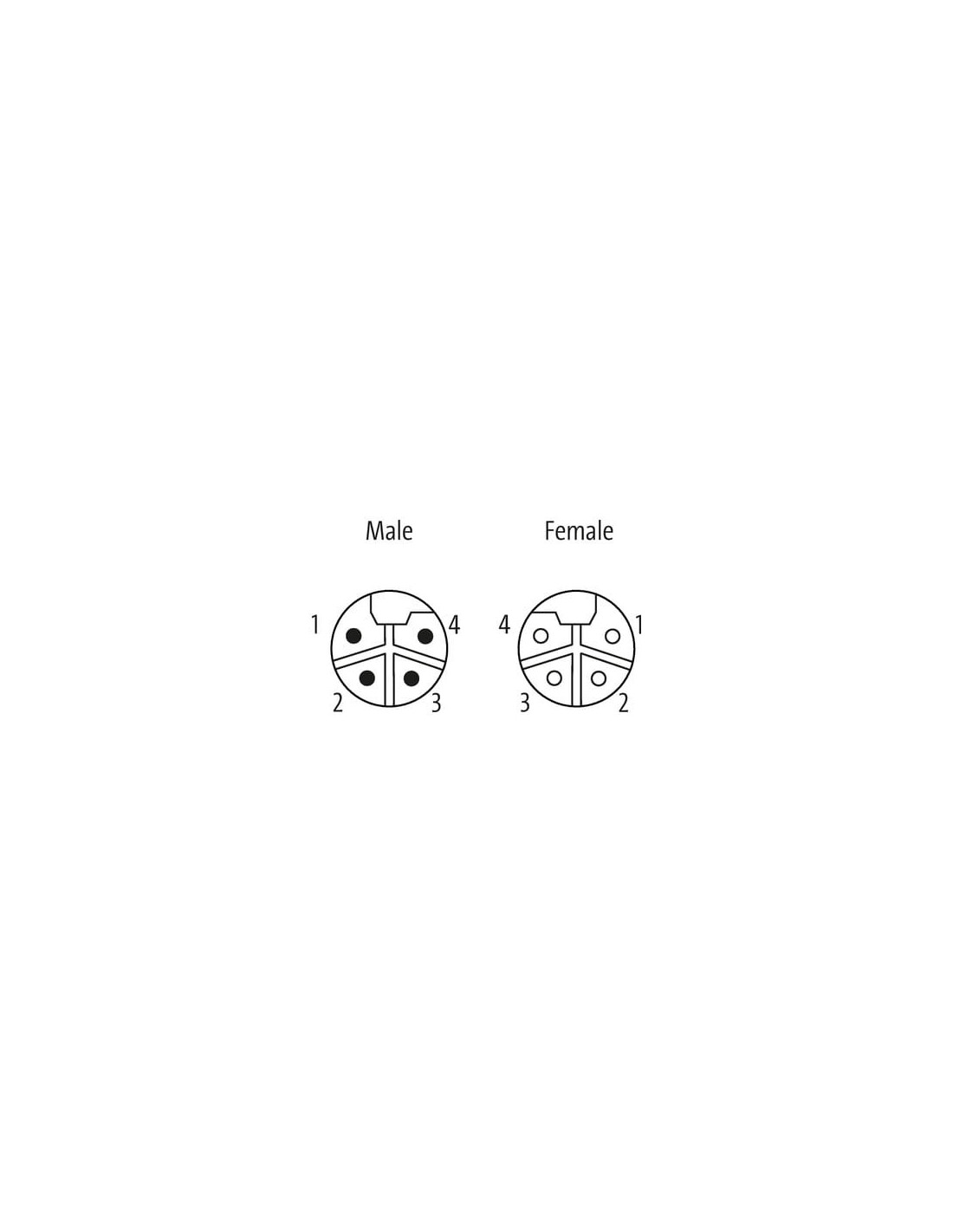

Typ przyłącza 1
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (UB 1) (US) |
| PIN 2 | 0 V (UA) |
| PIN 3 | 0 V (UB 1) (US) |
| PIN 4 | 24 V DC (UA) |
| PIN 5 | n.c. |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | L |
| Liczba biegunów | 4 |
| PIN 1 | 24 V DC (UB 1) (US) |
| PIN 2 | 0 V (UA) |
| PIN 3 | 0 V (UB 1) (US) |
| PIN 4 | 24 V DC (UA) |

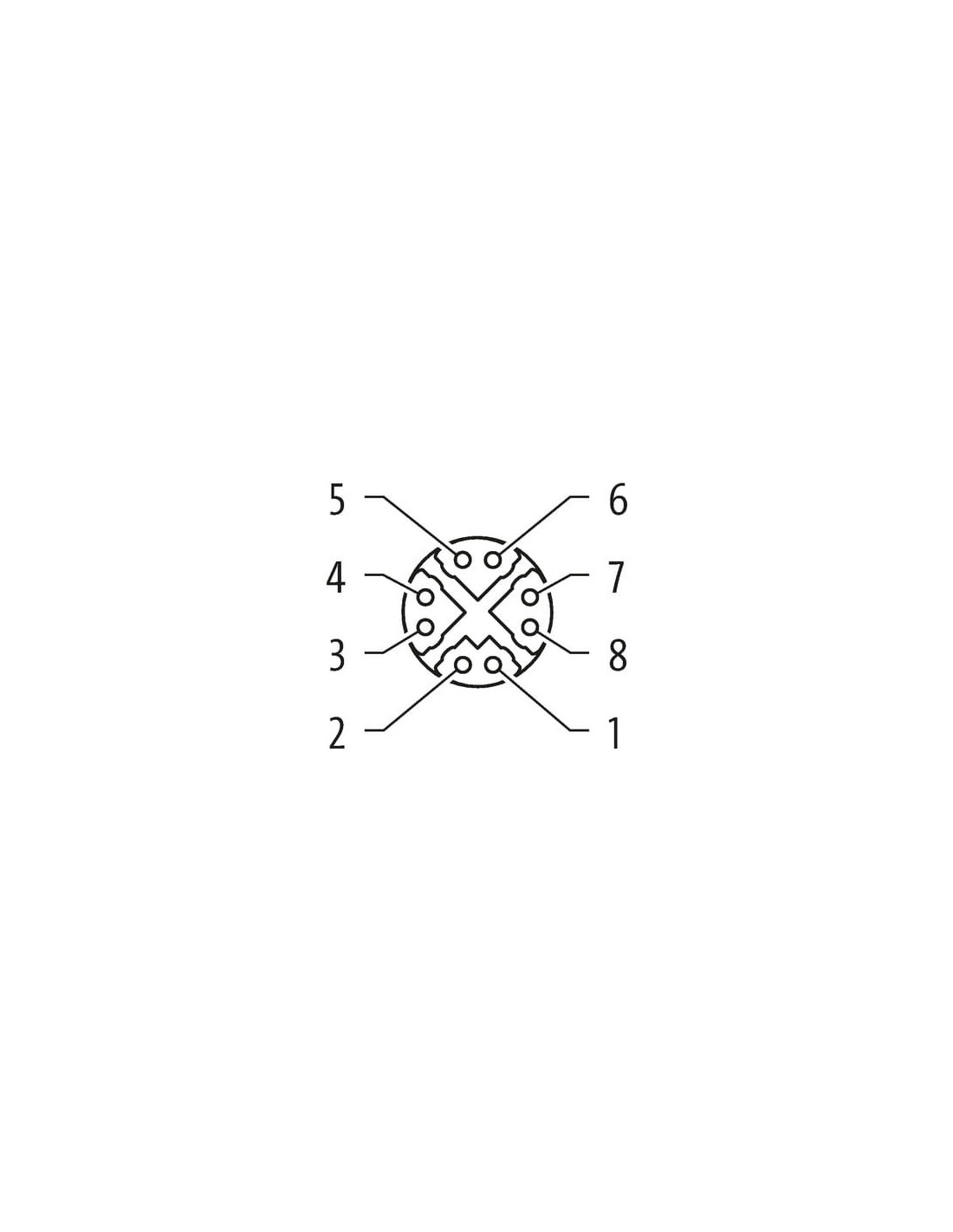

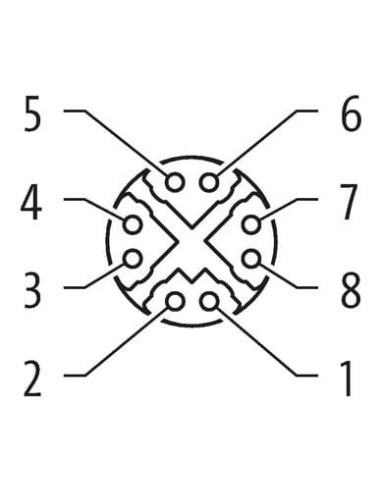

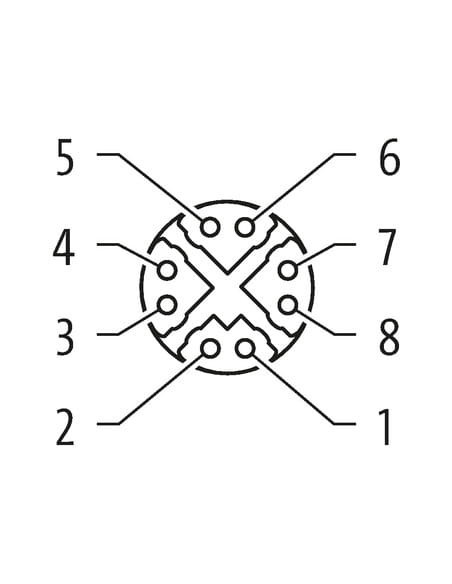

Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Kodowanie | X |
| Liczba biegunów | 8 |
| PIN 1 | DA + |
| PIN 2 | DA - |
| PIN 3 | DB + |
| PIN 4 | DB - |
| PIN 5 | DD + |
| PIN 6 | DD - |
| PIN 7 | DC - |
| PIN 8 | DC + |

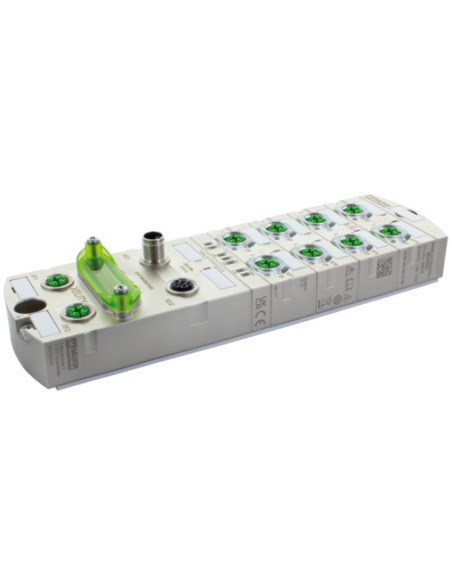

Przełącznik zarządzalny Ethernet IP67 Xelity 4P 58844 – zaawansowane rozwiązanie dla automatyki przemysłowej
Przełącznik zarządzający Xelity Ethernet IP67 4P 58844 to wysokiej klasy urządzenie sieciowe, przeznaczone do profesjonalnych zastosowań w automatyce przemysłowej. Dzięki solidnej, metalowej obudowie oraz wysokiemu stopniowi ochrony IP67 doskonale sprawdza się w trudnych warunkach przemysłowych. Zarządzanie siecią staje się bardziej efektywne i niezawodne, a konfiguracja oraz diagnostyka są dostępne zarówno lokalnie, jak i zdalnie.
Funkcjonalność i zalety przełącznika zarządzalnego Xelity 58844
Urządzenie oferuje 10 portów Gigabit Ethernet (GE), umożliwiających przesyłanie danych z maksymalną prędkością do 1000 MBit/s. Konstrukcja oparta na złączach M12 zapewnia niezawodne połączenia w środowiskach wymagających odporności na wstrząsy, drgania, pył i wilgoć. Specjalne kodowanie złączy (L oraz X) pozwala na łatwą identyfikację i bezpieczne podłączenie przewodów.
- Wytrzymałość przemysłowa: odporność na wodę, pył i czynniki zewnętrzne dzięki klasie szczelności IP67.
- 10 portów Gigabit Ethernet: szybka i niezawodna transmisja danych w aplikacjach przemysłowych.
- Zarządzanie siecią: obsługa VLAN, SNMP, RMON, NAT, RSTP/STP, LLDP oraz protokołów zdalnej diagnostyki.
- Bezpieczeństwo i monitoring: wsparcie dla HTTPS, Syslog, SNMP Traps oraz zdalnej obsługi przez klienta OpenVPN.
- Swobodna konfiguracja: adresowanie przez BOOTP/DHCP, DCP, SSH, wsparcie dla serwera WWW.
- Kompaktowe wymiary: 224,5 mm wysokości, 63 mm szerokości i tylko 37,4 mm głębokości – umożliwiają montaż w ograniczonej przestrzeni.
Typowe zastosowanie przełącznika Ethernet IP67 Xelity 58844
Switch zarządzalny Xelity znajduje zastosowanie wszędzie tam, gdzie kluczowe jest niezawodne, szybkie i bezpieczne przesyłanie danych w wymagających warunkach przemysłowych. Szczególnie polecany jest do:
- Automatyki przemysłowej – integracja maszyn, sterowników PLC i urządzeń wykonawczych w jedną, spójną sieć.
- Robotyki – zapewnienie niezawodnej komunikacji między elementami linii produkcyjnych oraz systemami sterowania.
- Transportu i logistyki – obsługa systemów przenośników, sortowników oraz magazynów automatycznych.
- Przemysłu spożywczego, chemicznego i energetycznego – wszędzie tam, gdzie wymagane są wytrzymałe i odporne rozwiązania komunikacyjne.
Solidne złącza M12 oraz intuicyjny montaż
Przełącznik Ethernet Xelity wyposażony jest w złącza M12 z kodowaniem L oraz X, które gwarantują stabilność połączeń i eliminują ryzyko błędów przy podłączaniu okablowania. Oferuje wygodny montaż śrubowy z użyciem dwóch otworów, dzięki czemu możliwa jest instalacja na szynie, płycie lub innym elemencie konstrukcyjnym bez potrzeby użycia specjalistycznych narzędzi.
Podsumowanie – dlaczego warto wybrać przełącznik zarządzalny Xelity 4P 58844?
Zarządzalny switch Ethernet IP67 Xelity 4P 58844 to idealny wybór dla rozbudowanych instalacji przemysłowych, w których kluczowe są prędkość transmisji, odporność na warunki środowiskowe oraz bogate możliwości konfiguracyjne. Dzięki wsparciu dla licznych funkcji sieciowych, bogatej diagnostyce i prostocie obsługi, urządzenie umożliwia skuteczne zabezpieczenie i monitorowanie kluczowych procesów w produkcji, automatyce i logistyce.
