Męski prosty – żeński proste
M12 – M12, 8-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , pomarańcz, fioletowy, rosa, szary, czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 295 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , pomarańcz, fioletowy, rosa, szary, czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 55 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M12 męski – M12 żeński 8-pinowy – Przewód połączeniowy 5 m – 7000-48001-2950500
Konektor M12 męski prosty do M12 żeńskiego prostego to wysokiej jakości przewód połączeniowy przemysłowy o długości 5 metrów, przeznaczony do niezawodnych połączeń w automatyce przemysłowej, systemach czujników oraz maszynach produkcyjnych. Złącze 8-pinowe zapewnia wielofunkcyjność i szeroką kompatybilność z urządzeniami wyposażonymi w standard M12.
Najważniejsze zalety konektora M12 8-pinowego
- Wysoka odporność mechaniczna – plastikowa, radełkowana obudowa zapewnia trwałość i łatwy montaż nawet w trudnych warunkach przemysłowych.
- Odporność na czynniki chemiczne i oleje – obudowa wykonana z tworzywa sztucznego odpornego na działanie agresywnych mediów.
- Pozłacane styki – gwarantują niezawodne przesyłanie sygnału oraz wysoką odporność na korozję, co przekłada się na długą żywotność połączenia.
- Klasa szczelności IP – możliwość uzyskania wysokiej klasy szczelności przy poprawnym montażu oraz ochronie przed zginaniem.
- Kabel PUR – elastyczny, odporny na ścieranie i zginanie, przeznaczony do pracy w ruchu oraz w stałej instalacji.
- Bezołowiowy, bezhalogenowy, wolny od kadmu i FCKW – przewód spełnia wysokie normy środowiskowe i bezpieczeństwa.
Zastosowania przewodu M12-M12 8-pin 5m
Przewód M12 8-pin prosty znajduje zastosowanie w wielu obszarach automatyki i przemysłu, w tym:
- Połączenia sygnałowe i zasilające w maszynach przemysłowych
- Systemy czujników i aktuatorów wymagających niezawodnego przesyłu danych
- Linie produkcyjne oraz instalacje automatyki wymagające elastycznych i trwałych połączeń kablowych
- Połączenia w robotyce oraz systemach transportowych
- Montaże w urządzeniach narażonych na drgania, ruch lub częstą wymianę połączeń
Budowa i konstrukcja złącza M12 8-polowego
- Męski i żeński konektor M12 w konfiguracji prosty-prosty

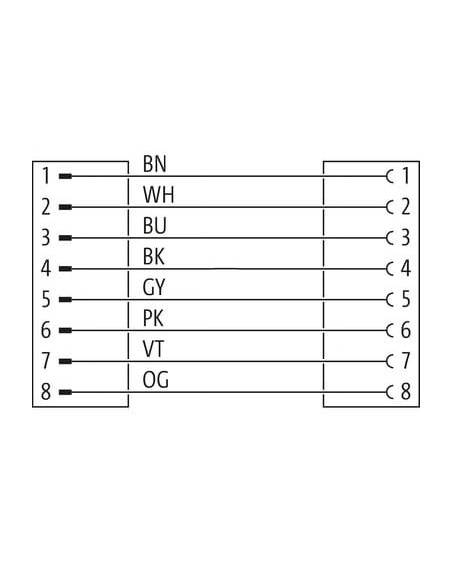

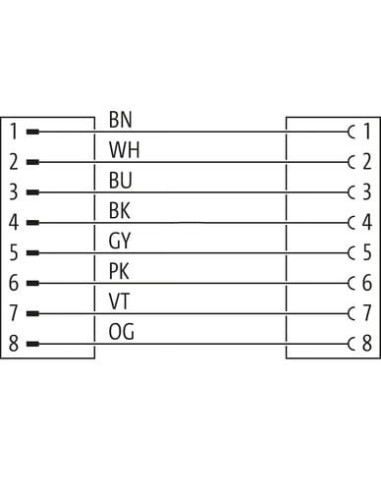

- Kompatybilność pinów: 1:1 (wg schematu), zachowanie pełnej funkcjonalności wszystkich 8 pinów
- Obudowa radełkowana z tworzywa sztucznego, ułatwiająca mocowanie
- Kabel 8-żyłowy ze skrętką miedzianą, o przekroju 0,25 mm² na żyłę
- Izolacja PP (polipropylen) o wysokiej odporności na ścieranie i zginanie
- PUR-osłona o twardości 90±5 Sh A, zapewniająca wytrzymałość mechaniczną
Typowe warunki pracy oraz montażu
- Zakres temperatur pracy: -40°C do +85°C (kabel)
- Możliwość pracy w warunkach ruchu (do 10 mln cykli gięcia, promień zgięcia 10 x średnica zewnętrzna)
- Odporny na płomień zgodnie z UL 1581 oraz IEC 60332-2-2
- Dobra odporność na oleje i chemikalia (DIN EN 60811-404) – potwierdzona certyfikatem cURus
Montaż i wskazówki instalacyjne
Podczas montażu złącza M12 zaleca się ochronę przed przeciążeniami mechanicznymi przy użyciu odpowiednich środków, np. opasek kablowych. Należy bezwzględnie przestrzegać minimalnego promienia gięcia, ponieważ jego przekroczenie może wpłynąć na szczelność złącza i żywotność przewodu. Odpowiednia instalacja zapewnia niezakłócone przesyłanie sygnałów oraz zasilania w najbardziej wymagających aplikacjach przemysłowych.
