Dostępny
AIDA conform
Męski prosty – żeński proste
M12 – M12, 4-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 634 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

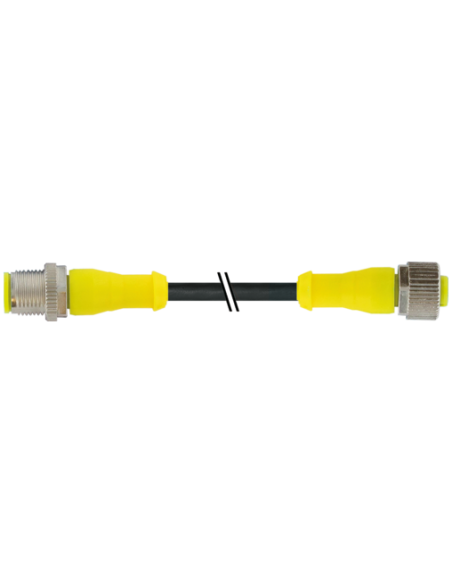

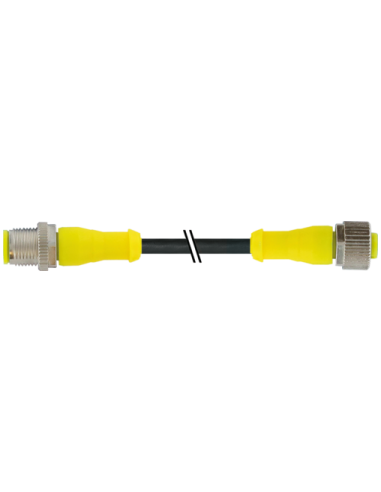

Złącze M12 męskie 0° do M12 żeńskiego 0° AIDA 7030-40021-6340500 – Przewód 5m
Złącze M12 męskie 0° / M12 żeńskie 0° to wysokiej jakości przewód połączeniowy, zgodny z wymogami standardu AIDA. Wersja 4-pinowa przeznaczona jest do szerokiego zakresu zastosowań przemysłowych, oferując pewne i trwałe połączenia elektryczne w trudnych warunkach środowiskowych.
M12 4-pin – uniwersalne złącze dla automatyki i przemysłu
Kabel o długości 5 metrów zapewnia dużą elastyczność instalacji, zarówno w maszynach, liniach produkcyjnych, jak i w systemach automatyki przemysłowej. Złącza M12 proste (0°) pozwalają na łatwy montaż w miejscach o ograniczonej przestrzeni. Obudowa wykonana z trwałego tworzywa sztucznego gwarantuje odporność na uszkodzenia mechaniczne, działanie olejów oraz chemikaliów, co czyni produkt idealnym wyborem do hal produkcyjnych, środowisk o wysokiej wilgotności oraz miejsc narażonych na pracę z agresywnymi mediami.
Najważniejsze cechy techniczne i zalety złącza M12 AIDA
- Standard połączenia: M12 męski (prosty) do M12 żeński (prosty), 4-pin
- Stopień ochrony: IP66K, IP67 – wysoka odporność na pył i wodę
- Materiał płaszcza kabla: PUR – znakomita odporność na ścieranie, oleje i wiele chemikaliów
- Szeroki zakres temperatur pracy: od -25°C do +85°C (zależnie od jakości kabla nawet do -40°C oraz do 90°C przy pracy ciągłej)
- Odporność na promieniowanie UV oraz palność zgodnie z najnowszymi normami (UL, IEC)
- Zabezpieczenie przeciwwstrząsowe: pewność połączenia nawet w warunkach intensywnych drgań
- Przewód wolny od halogenów, ołowiu, kadmu oraz FCKW: zgodność z restrykcyjnymi normami środowiskowymi
Zastosowanie i możliwości wykorzystania przewodu M12-M12 AIDA
Kabel M12 męski-żeńskie AIDA znajduje zastosowanie w systemach automatyki, na liniach montażowych, w maszynach przemysłowych, czujnikach, siłownikach czy rozdzielniach. Dzięki wysokiemu stopniowi zabezpieczenia doskonale sprawdza się w środowiskach o podwyższonym zapyleniu, kontakcie z wodą czy olejami.
Wysokiej klasy przewód sygnałowy umożliwia stabilne przesyłanie sygnałów oraz zasilania nawet przy większych odległościach między komponentami instalacji. Przeznaczony jest do szybkiego i bezpiecznego łączenia urządzeń w branżach automotive, spożywczej, chemicznej oraz w automatyce budynkowej.
Niezawodność i łatwy montaż przewodu M12 AIDA 7030-40021-6340500
Oznaczenia kolorów żył (brązowy, biały, niebieski, czarny) oraz klarowny układ pinów zgodny ze schematem M12 pozwalają na bezbłędny montaż. Ze względu na odporność na zginanie i wielokrotną eksploatację przewód rekomendowany jest także do systemów ruchomych, takich jak prowadnice kablowe czy roboty przemysłowe (testowany na 10 milionów cykli zgięcia).
- Maksymalne napięcie pracy: do 250 V AC/DC
- Maksymalne natężenie na styk: do 4 A
- Przekrój żyły: 0,34 mm² – zapewnia odpowiednią wytrzymałość elektryczną
- Stabilny moment dokręcania: 0,6 Nm
Złącze M12 męskie 0° / M12 żeńskie 0° AIDA 7030-40021-6340500 to niezawodny wybór do każdego projektu automatyki przemysłowej, w którym liczy się bezpieczeństwo połączenia, niezawodność i odporność na trudne warunki pracy.
