Męski prosty – żeński proste

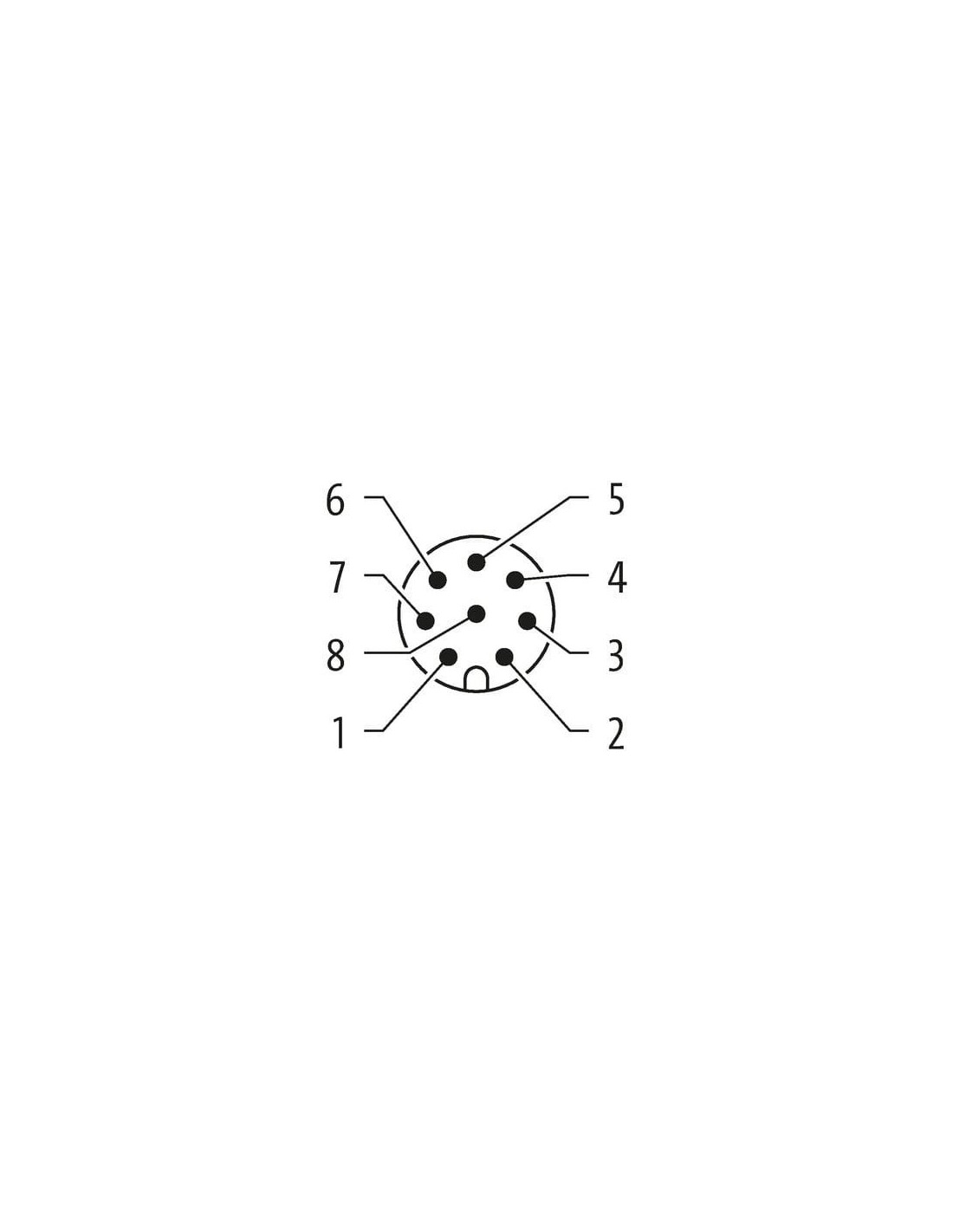

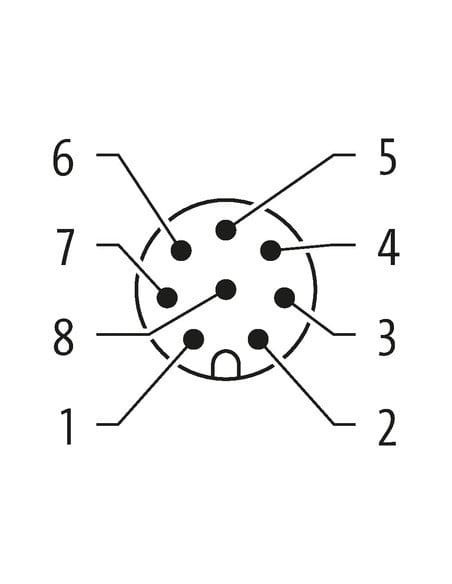

M12 – M12, 8-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 4 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 8 |
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

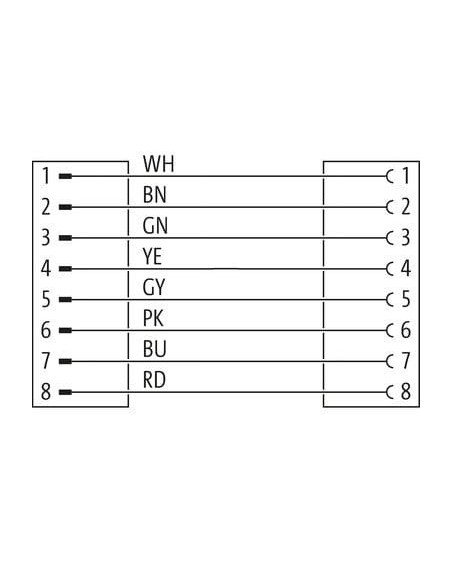

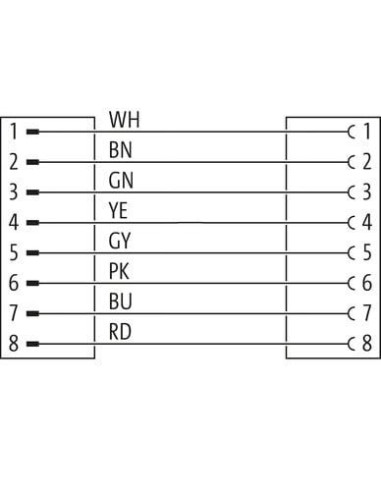

| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
| Identyfikacja przewodu | 292 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
| Cable weigth | 52,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

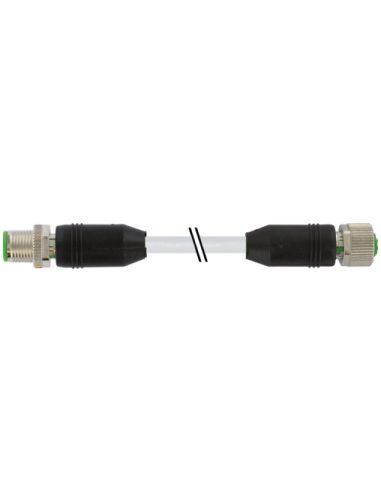

Konektor męski prosty z przewodem zakończonym prostą wtyczką żeńską typu M12 stanowi niezawodne i uniwersalne rozwiązanie dla systemów automatyki przemysłowej, urządzeń sterujących oraz instalacji wymagających przesyłu sygnału lub zasilania. Produkt o kodzie 7000-48001-2920400 jest dedykowany do połączeń w aplikacjach, gdzie kluczowe są trwałość, pewność połączenia oraz odporność na trudne warunki środowiskowe.
Złącze M12 wykonane jest z wytrzymałego tworzywa sztucznego, odpornego na działanie chemikaliów oraz olejów. Układ 8-pinowy umożliwia zastosowanie w zaawansowanych systemach transmisji sygnału i zasilania, a pozłacane styki zapewniają niezawodny kontakt elektryczny oraz odporność na korozję. Połączenie uzyskuje się przez pewne włożenie i przykręcenie złącza, co gwarantuje wysoką szczelność oraz ochronę przed drganiami.
Standard M12 jest szeroko stosowany w aplikacjach przemysłowych, w:
Jest to rozwiązanie zapewniające wysoką odporność na czynniki zewnętrzne – zarówno pod kątem zapylenia, wilgoci, jak i mechanicznego uszkodzenia.
Zastosowano przewód z powłoką PUR, cechującą się bardzo dobrą odpornością na ścieranie, działanie olejów oraz chemikaliów. Kabel jest dedykowany do zastosowań zarówno w ruchu, jak i w instalacji stałej. Liczne testy potwierdzają jego odporność na wielokrotne zginanie oraz skręcanie, co umożliwia eksploatację w dynamicznych szafach sterowniczych oraz modułach ruchomych.
Dzięki wysokiemu stopniowi ochrony oraz zgodności z normami IEC oraz UL, konektor może być stosowany w wymagających środowiskach. Zaleca się stosowanie odpowiednich promieni gięcia oraz zabezpieczanie przed nadmiernymi obciążeniami mechanicznymi (np. za pomocą opasek zaciskowych), co gwarantuje długą i bezawaryjną eksploatację.
Konektor M12 znajduje zastosowanie w szerokiej gamie aplikacji przemysłowych, takich jak:
Wytrzymałość oraz wieloletnia trwałość sprawiają, że jest to doskonały wybór dla wymagających użytkowników przemysłowych.
Połączenie M12 – M12 to gwarancja niezawodności, bezpieczeństwa i uniwersalności w każdej instalacji przemysłowej. Konektor prosty męski – żeński z ośmioma pozłacanymi pinami i wzmocnionym przewodem o długości 4 metrów idealnie sprawdzi się w zaawansowanych aplikacjach automatyki oraz sterowania. To odpowiedni wybór dla nowoczesnych fabryk, linii technologicznych oraz systemów wymagających elastyczności i niezawodności połączeń sygnałowych oraz zasilających.
