Dostępny
Męski prosty – żeński 90°
M8 – M8, 3-piny
2× LED (PNP), (NPN) na życzenie
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Gwint | M8 x 1 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

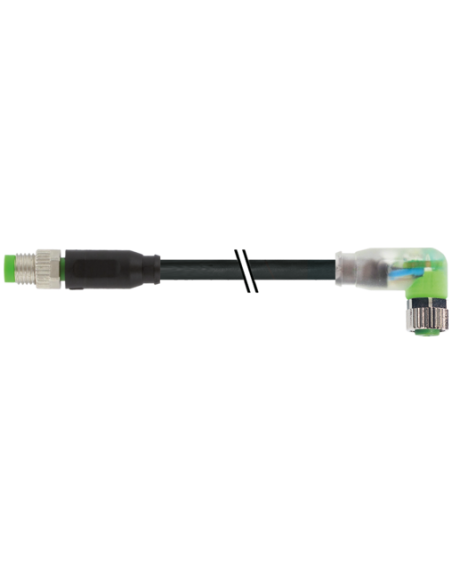

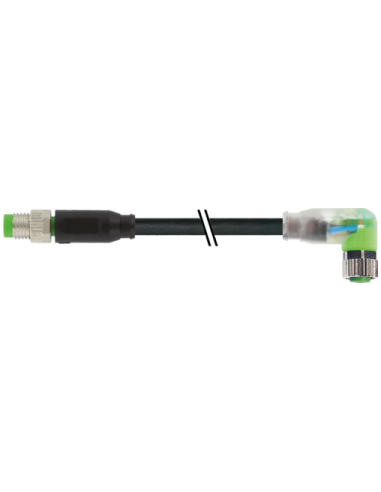

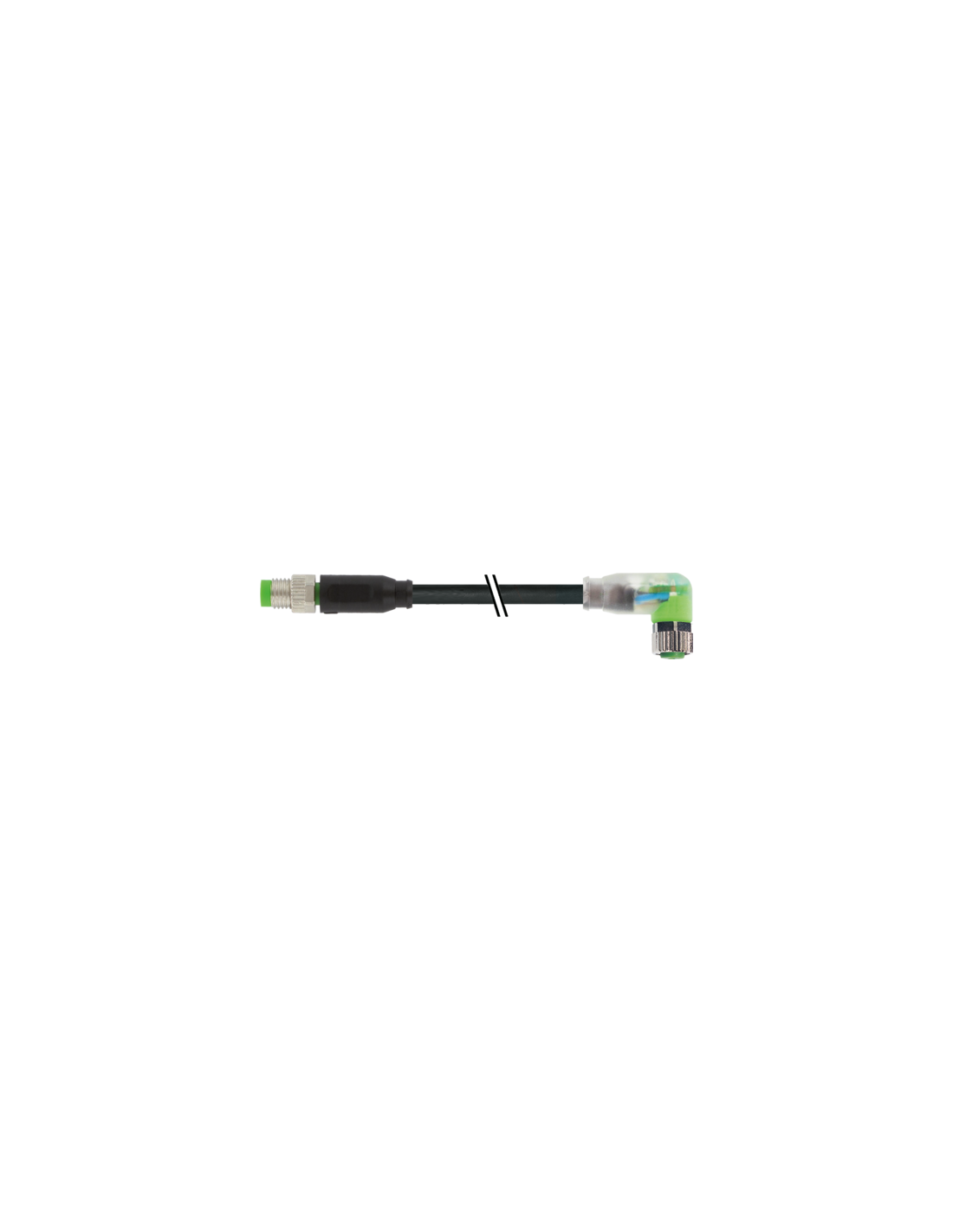

Złącze przemysłowe M8: Męski prosty – żeński kątowy 90° z diodą LED – Kod 7000-88041-6301000
Przemysłowe złącze M8 z wtykiem prostym (męskim) i gniazdem kątowym 90° (żeńskim) z diodami LED to uniwersalne rozwiązanie dedykowane do połączeń sygnałowych i zasilających w automatyce przemysłowej, maszynach, liniach produkcyjnych oraz aplikacjach, w których wymagana jest wysoka niezawodność i szczelność. Wersja z 3-pinową konfiguracją oraz długością przewodu 10 metrów zapewnia szerokie możliwości adaptacji zarówno w nowych, jak i modernizowanych instalacjach.
M8 – uniwersalne zastosowanie w automatyce i przemyśle
Złącza M8 są powszechnie stosowane w czujnikach, siłownikach, panelach sterowniczych oraz modułach I/O. Dzięki solidnej konstrukcji, szybkozłącznym połączeniom oraz wysokiej odporności mechanicznej, znajdują zastosowanie w:
- systemach automatyki przemysłowej
- robotyce i liniach montażowych
- czujnikach i urządzeniach sterujących
- technice transportowej i pakującej
- systemach bezpieczeństwa maszyn
Główne zalety przewodu M8 z LED i kątem 90°
- Kątowe gniazdo żeńskie 90° – umożliwia łatwy montaż w trudnodostępnych miejscach i szafach sterowniczych, minimalizując narażenie przewodu na uszkodzenia mechaniczne.
- Obudowa z tworzywa PUR – zapewnia bardzo dobrą odporność chemiczną oraz na oleje.
- Wysoki stopień ochrony IP65, IP67, IP68, IP66K – gwarancja niezawodności nawet w wymagających warunkach środowiskowych, takich jak wilgoć, pył czy zachlapanie.
- Wskaźniki LED (zielony, żółty) – ułatwiają diagnostykę oraz sygnalizują status połączenia elektrycznego, co pozwala na szybkie identyfikowanie usterek.
- Odporność na pracę w szerokim zakresie temperatur (od -25°C do 85°C) – produkt może być stosowany zarówno w niskotemperaturowych, jak i w wysokotemperaturowych warunkach.
- Osłona i izolacja kabla wolna od substancji niebezpiecznych (bezołowiowa, wolna od kadmu, bezhalogenowa, bezsilikonowa) – spełniają wymagania środowiskowe i zapewniają bezpieczeństwo użytkowania.
- Wysoka odporność na promieniowanie UV, oleje, benzynę i ścieranie – potwierdzona odpowiednimi normami i testami.
Konstrukcja, trwałość i bezpieczeństwo
Złącze wyposażone jest w metalowe elementy blokujące pokryte niklem oraz nakrętkę radełkowaną, co zapewnia wygodny, pewny montaż i odporność na poluzowanie wibracyjne (ochrona przeciwwstrząsowa). Przewód PUR charakteryzuje się zwiększoną odpornością na intensywną eksploatację, wielokrotne ruchy oraz ekstremalne warunki przemysłowe.
Certyfikaty jakości i bezpieczeństwa (m.in. cURus) oraz zgodność z normą DIN EN 61076-2-114 gwarantują kompatybilność i pewność stosowania w nowoczesnych instalacjach automatyki.
Typowe zastosowanie złącza M8 z diodą LED
- Podłączanie czujników indukcyjnych, optycznych i analogowych
- Połączenia siłowników sterowanych elektronicznie
- Przedłużacze i rozgałęzienia sygnałowe w szafach sterowniczych
- Instalacje automatyki w środowisku z dużą ilością ruchomych komponentów
- Modernizacja oraz budowa linii produkcyjnych z wysokimi wymaganiami dotyczącymi niezawodności połączeń
Dlaczego warto wybrać złącze M8 7000-88041-6301000?
Trójżyłowy przewód o długości 10 metrów oferuje elastyczność w projektowaniu instalacji, a wbudowane diody LED ułatwiają serwis i diagnostykę po stronie instalatora lub służb utrzymania ruchu. Długi okres eksploatacji, wysoka niezawodność oraz szeroki zakres zastosowań sprawiają, że złącze stanowi profesjonalne rozwiązanie do nowoczesnych systemów automatyki przemysłowej oraz środowisk wymagających bezpiecznych i szczelnych połączeń elektrycznych.
