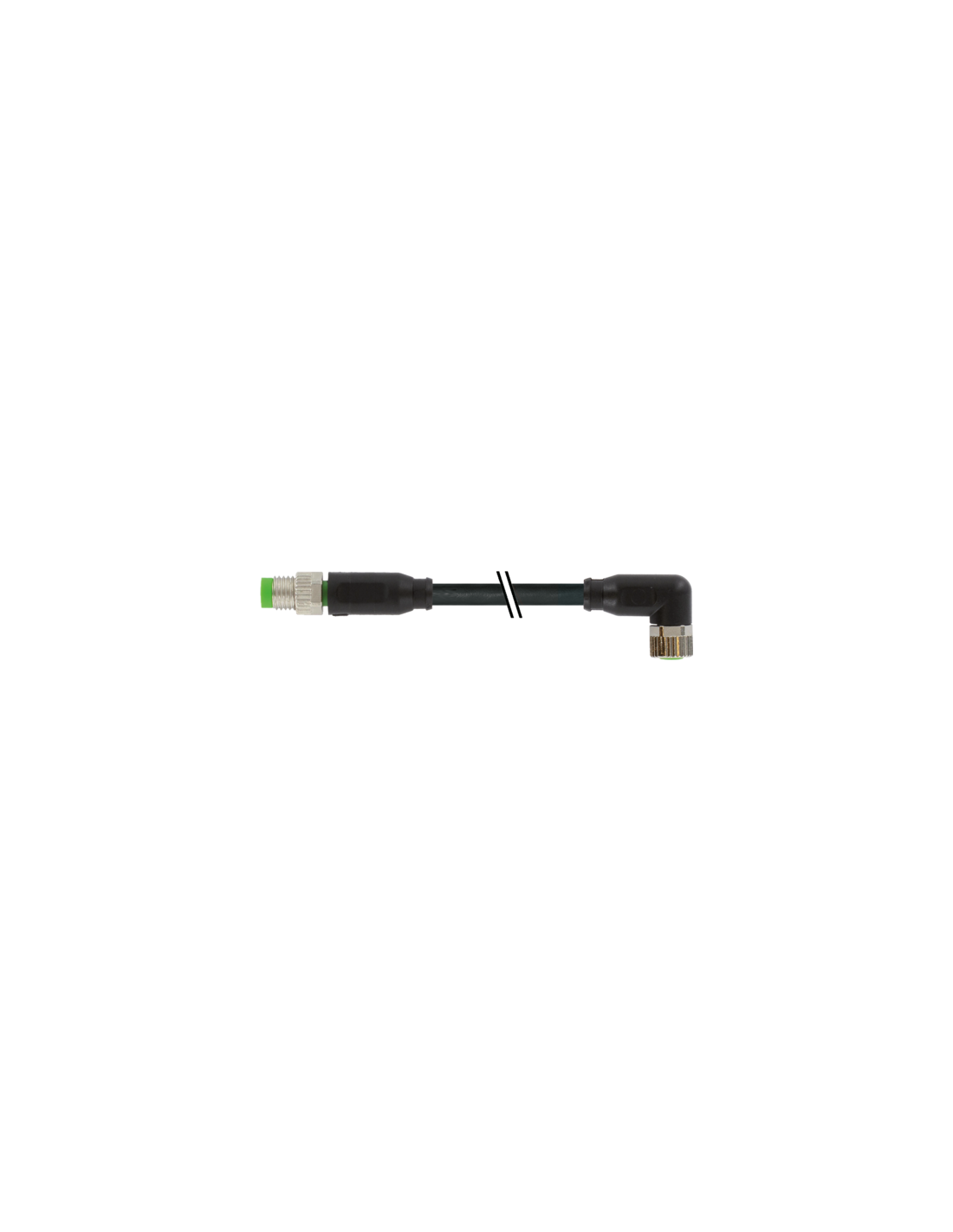

Męski prosty – żeński 90°
M8 – M8, 3-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 3 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M8 męski prosty – M8 żeński kątowy 3-pinowy 1 m – profesjonalne rozwiązanie do automatyki i przemysłu
Konektor M8 męski prosty – M8 żeński kątowy o długości kabla 1 metra to wysokiej jakości komponent przeznaczony do połączeń elektrycznych w wymagających aplikacjach przemysłowych oraz automatyce. Złącze cechuje się przemyślaną konstrukcją, kompaktowymi wymiarami oraz odpornością na trudne warunki środowiskowe, co sprawia, że jest doskonałym wyborem do szerokiego zakresu zastosowań.
Zastosowania konektora M8 - przemysł, automatyka, bezpieczeństwo
Złącze M8 jest szeroko stosowane w systemach sterowania maszyn, automatyce przemysłowej, urządzeniach czujnikowych oraz w aplikacjach wymagających niezawodnych i szczelnych połączeń sygnałowych. Dzięki stopniom ochrony IP65/IP66K/IP67/IP68 złącze gwarantuje pewność działania nawet w środowisku pełnym kurzu, wilgoci czy substancji chemicznych. Trzy piny umożliwiają bezproblemowe przesyłanie sygnałów lub zasilania.
- Automatyka przemysłowa – podłączanie czujników i elementów wykonawczych
- Budowa maszyn – szybkie i trwałe połączenie komponentów
- Sterowanie procesami – niezawodna transmisja sygnałów
- Instalacje liniowe – wygodne trasowanie przewodów i bezproblemowa konserwacja
Zalety i właściwości złącza M8 męski-prosty/M8 żeński-kątowy
- Wysoka odporność mechaniczna – konektor posiada obudowę wykonaną z tworzywa PUR oraz metalowe elementy z niklowanego stopu cynku, co zapewnia trwałość podczas eksploatacji.
- Odporność chemiczna i na oleje – wybrany materiał obudowy i kabla gwarantuje długą żywotność nawet w obecności czynników chemicznych.
- Osłona przeciwwstrząsowa oraz solidne, radełkowane plastikowe zaciski poprawiają bezpieczeństwo połączenia.
- Oznakowanie przewodów (czarny, niebieski) ułatwia prawidłowy montaż.
- Trzypinowy system – kompatybilność z wieloma urządzeniami pomiarowymi i czujnikami.
- Pozłacane styki – zapewniają stabilność transmisji sygnałów i zabezpieczają przed utlenianiem.
- Elastyczność montażu dzięki kompaktowej formie i możliwości zastosowania przewodu o określonym promieniu zgięcia.
Typowe zastosowania konektora M8 z przewodem
- Systemy czujników i siłowników w liniach produkcyjnych i pakujących.
- Automatyka budynkowa – integracja urządzeń sterujących.
- Robotyka – łączenie modułów funkcjonalnych robotów przemysłowych.
- Maszyny CNC – odporność na wibracje i trudne warunki pracy.
- Przemysł spożywczy i farmaceutyczny – łatwość czyszczenia, odporność na środki chemiczne.
Budowa i konstrukcja złącza M8 3-pin

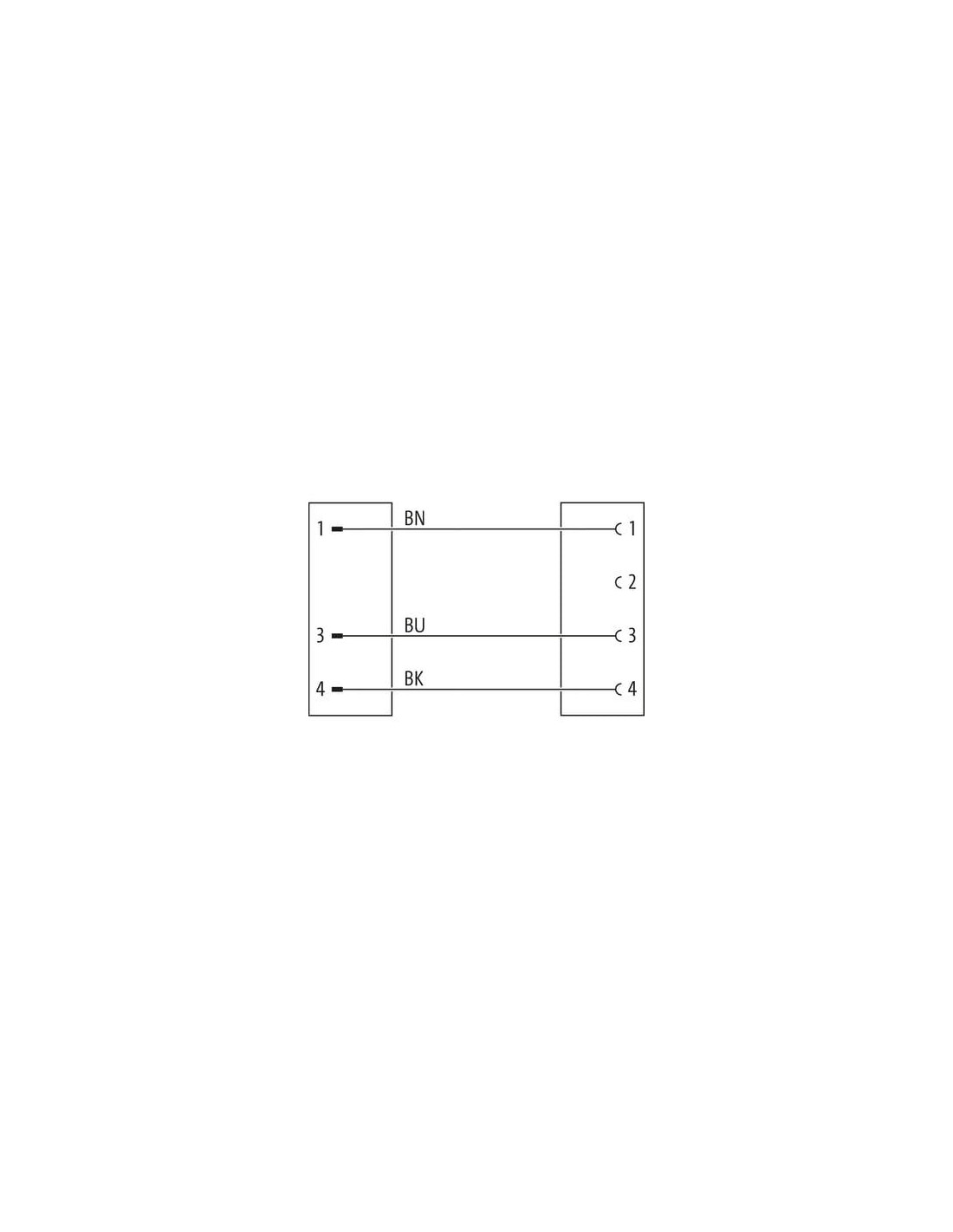

Wytrzymały przewód o długości 1 metra wyposażony jest w prosty konektor męski (M8, 3 piny) z jednej strony oraz kątowy konektor żeński (M8, 3 piny) z drugiej strony. Średnica zewnętrzna kabla to 4,1 mm, a swobodne zginanie przewodu umożliwia instalację w trudno dostępnych miejscach. Oznaczenia przewodów: BN (brązowy), BU (niebieski), BK (czarny).
Odporność i niezawodność w trudnych warunkach
Konektor spełnia normy DIN EN 61076-2-114, posiada stopnie ochrony IP66K, IP67, IP68 oraz IP65, jest testowany na odporność wibracyjną i wytrzymuje napięcia do 60V DC / 50V AC. Jest odporny na promieniowanie UV, działanie olejów, benzyny i innych agresywnych czynników zewnętrznych.
Produkt idealnie sprawdzi się w przemyśle, laboratoriach, automatyce oraz wszędzie tam, gdzie liczy się niezawodność, trwałość i bezpieczeństwo połączenia elektrycznego.
