Dostępny
Męski prosty – żeński 90°
M12 – M12, 8-piny
ekranowany
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Family construction form | M12 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
General data | Cable
| Identyfikacja przewodu | 717 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
Mechanical data | Cable
| Cable weigth | 66 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |

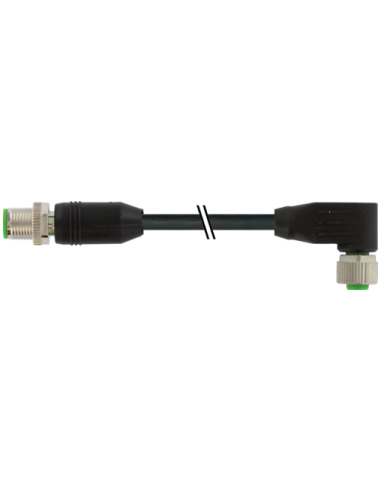

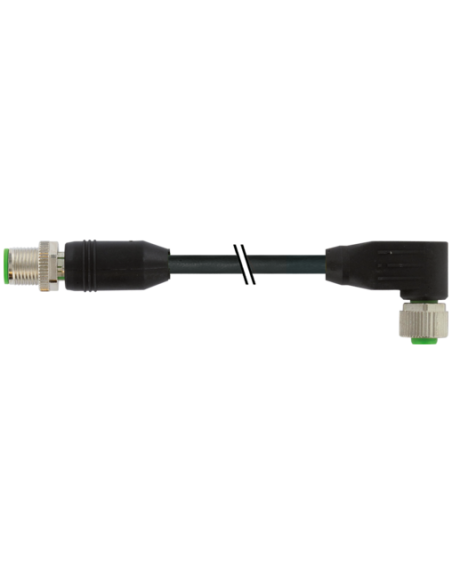

Kabel połączeniowy M12 męski 0° / M12 żeński 90° ekranowany – 7000-48051-7170300
Kabel M12 męski 0° / M12 żeński 90° ekranowany to wysokiej jakości przewód przemysłowy zaprojektowany z myślą o wymagających zastosowaniach w automatyce, robotyce oraz technologii maszynowej. Złącze M12, znane z niezawodności i trwałości, zapewnia bezpieczne i solidne połączenie sygnałowe lub zasilające w warunkach przemysłowych.
Trwała konstrukcja i wysoka odporność
Obudowa wykonana z tworzywa sztucznego zapewnia odporność chemiczną oraz ochronę przed olejami, co umożliwia eksploatację nawet w trudnych środowiskach przemysłowych. Ekranowany kabel gwarantuje ochronę przed zakłóceniami elektromagnetycznymi, co jest kluczowe w aplikacjach wymagających stabilności sygnałów transmisyjnych.
Właściwości i możliwości zastosowania kabla M12 ekranowanego
- Szerokie zastosowanie – idealny do łączenia czujników, siłowników, enkoderów, systemów sterowania oraz urządzeń automatyki.
- 8-żyłowa konstrukcja umożliwia transmisję sygnałów cyfrowych i analogowych, a także zasilania.
- Kątowe wyprowadzenie M12 (90°) ułatwia montaż w miejscach o ograniczonej przestrzeni.
- Ekranowany przewód eliminuje ryzyko zakłóceń elektromagnetycznych (EMC).
- Wytrzymała powłoka PUR charakteryzuje się odpornością na ścieranie, promieniowanie UV, wiele chemikaliów i olejów.
- Rozwiązanie wolne od halogenów i substancji szkodliwych, zgodne z wymaganiami środowiskowymi.
Typowe zastosowania kabla M12 8-polowego
Kabel M12 męski 0° / M12 żeński 90° ekranowany znajduje zastosowanie w szerokim zakresie instalacji przemysłowych, w tym w:
- automatyce przemysłowej i liniach produkcyjnych,
- robotach i manipulatorach,
- systemach transportowych,
- budowie maszyn i urządzeń,
- systemach bezpieczeństwa,
- jako przewody łączące urządzenia wymagające niezawodnej transmisji danych lub zasilania.
Konstrukcja i montaż złącza M12 – praktyczne aspekty wykorzystania
Dzięki standardowym wymiarom złącza M12 (średnica 15 mm, gwint M12x1) przewód doskonale pasuje do rozwiązań oferujących szybki montaż i prostą integrację z istniejącą infrastrukturą przemysłową. Końcówki w wersji prostej (męska) i kątowej (żeńska) ułatwiają instalację w trudno dostępnych przestrzeniach oraz w urządzeniach o skomplikowanej geometrii.
Wysoka wytrzymałość na zginanie oraz możliwość pracy w szerokim zakresie temperatur zapewniają długotrwałą i niezawodną eksploatację w aplikacjach dynamicznych i stacjonarnych.
Kabel M12 – zgodność i bezpieczeństwo eksploatacji
- Wytrzymałość na częste zginanie (C-track) oraz skręcanie, co jest szczególnie istotne przy pracy w ruchomych aplikacjach.
- Ochrona IP przy właściwym montażu, odporność na kurz i wilgoć.
- Zgodność z międzynarodowymi normami bezpieczeństwa i odporności na ogień.
Kabel M12 męski 0° / M12 żeński 90° ekranowany 7000-48051-7170300 stanowi niezawodne rozwiązanie dla profesjonalnych instalacji automatyki przemysłowej, gwarantując pewność połączenia i długą żywotność nawet w najbardziej wymagających warunkach użytkowania.
