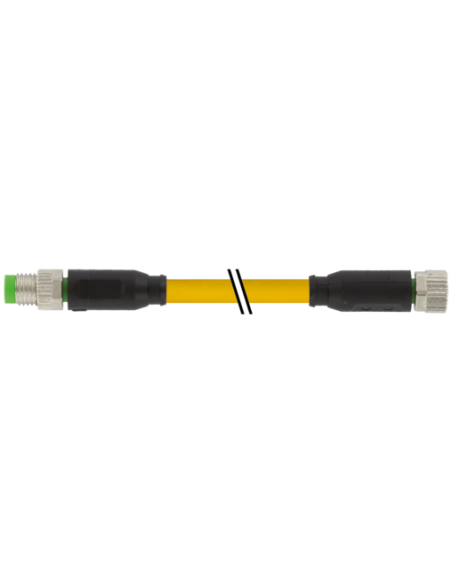

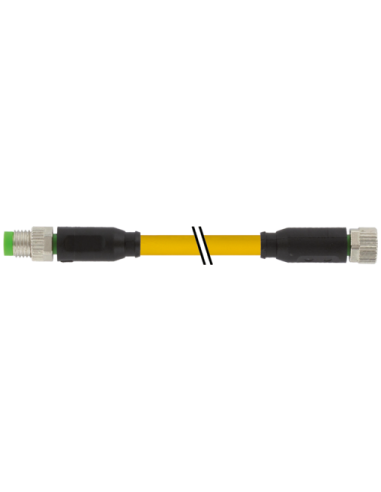

Męski prosty – żeński proste
Odlew cynkowy, odporny na odpryski spawalnicze
M8 – M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Powłoka Safe-Cover |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 051 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 31,9 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 58 ± 3 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 74 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |
Złącze kablowe M8 męski prosty / żeński prosty 4-pin 2 m – przewód o podwyższonej odporności
Złącze kablowe M8 męski prosty / M8 żeński prosty o długości 2 metrów to wysokiej jakości przewód połączeniowy, wyposażony w czteropinowe złącza M8. Jest odpowiedni zarówno do zastosowań w automatyce przemysłowej, systemach sterowania, jak i integracji maszyn. Produkt dedykowany jest do transmisji sygnałów oraz zasilania w warunkach wymagających wysokiej niezawodności i odporności mechanicznej.
Odporność na trudne warunki przemysłowe – złącza M8
Złącza wykonane są z odpornego odlewu cynkowego, który zapewnia skuteczną ochronę przed odpryskami spawalniczymi oraz chroni przed uszkodzeniami mechanicznymi. Obudowa z tworzywa PUR charakteryzuje się podwyższoną odpornością chemiczną oraz odpornością na działanie olejów i innych środków przemysłowych, co sprawia, że złącze jest polecane do montażu w miejscach narażonych na kontakt z agresywnymi mediami.
Zalety i typowe zastosowania przemysłowe przewodów M8 4-pin
- Wysoka szczelność: Klasa ochrony IP65, IP66K, IP67 i IP68 – gwarantuje odporność na wodę, pył oraz chwilowe zanurzenie.
- Zabezpieczenie przeciwwstrząsowe – umożliwia bezpieczną eksploatację w środowisku narażonym na drgania i uderzenia.
- Elastyczny przewód PUR – zwiększa trwałość na wielokrotne zginanie i skręcanie (do 10 mln cykli gięcia i 1 mln cykli skręcania), co czyni produkt idealnym do aplikacji ruchomych, np. w robotyce czy na liniach produkcyjnych.
- Odporność na płomień, oleje i benzynę – potwierdzona normami IEC/UL, znacznie wydłuża żywotność instalacji w trudnych warunkach.
- Sygnał i zasilanie – cztery piny pozwalają na wygodną transmisję sygnałową lub podłączenie zasilania urządzeń automatyki.
- Standard M8 4-pin – szeroko stosowany w czujnikach, zaworach, systemach bezpieczeństwa oraz instalacjach maszyn przemysłowych.
Budowa i montaż przewodu M8 4-pin z wysoką odpornością
Konstrukcja przewodu opiera się na żyłach miedzianych o przekroju 0,25 mm² (32 druty na żyłę), z izolacją z polipropylenu (PP) i płaszczem PUR (kolor żółty). Zastosowano pozłacane styki, co gwarantuje bardzo dobrą przewodność oraz odporność na korozję styków, nawet w wilgotnych środowiskach.
Złącza oznaczone są standardowym gwintem M8 x 1 – zarówno od strony męskiej, jak i żeńskiej. Prosty montaż (wkładane, przykręcane) z możliwością użycia klucza SW9 zapewnia szybkie i bezpieczne połączenie. Dodatkowo zastosowane uszczelnienie z FKM podnosi odporność na warunki atmosferyczne oraz agresywne media.
Przewód M8 – schemat połączeń i oznaczenia żył
- 4-żyłowy przewód: brązowy (BN), biały (WH), niebieski (BU), czarny (BK).
- Schemat połączeń prosty 1:1 dla łatwej integracji z urządzeniami automatyki.
- Kod żyły: 051, typ przewodu: 5, standard konstrukcyjny: DIN EN 61076-2-114.
Możliwości wykorzystania złącza M8 męski/żeński
Wytrzymały, uniwersalny kabel M8 złączkowy znajdzie zastosowanie w:
- czujnikach i aktuatorach w przemyśle spożywczym, motoryzacyjnym i opakowaniowym,
- instalacjach maszyn przemysłowych i robotów,
- systemach sterowania i bezpieczeństwa,
- zastosowaniach, gdzie konieczna jest podwyższona odporność na ścieranie, oleje i czynniki chemiczne.
Przewody M8 4-pin są niezastąpione wszędzie tam, gdzie wymagana jest trwałość, niezawodność oraz odporność na trudne warunki środowiskowe w długotrwałej eksploatacji.
